Teste da Fonte de Alimentação BFG ES-800


 27.169 Visualizações    Testes
 5 comentários

A ES-800 é uma fonte que usa um projeto interno diferente chamado “conversão de freqüência” e que a BFG afirma ter alta eficiência. Será que isto é verdade? Confira!

Teste da Fonte de Alimentação BFG ES-800
Gabriel Torres Editor executivo do Clube do Hardware

Introdução

A ES-800 (também conhecida como BFGR800WESPSU) é uma fonte de alimentação que usa um projeto interno diferente chamado “conversão de frequência”, que a BFG afirma ter uma eficiência alta mesmo em baixa carga. Será que isto é verdade? Confira.

Fonte de alimentação BFG ES-800

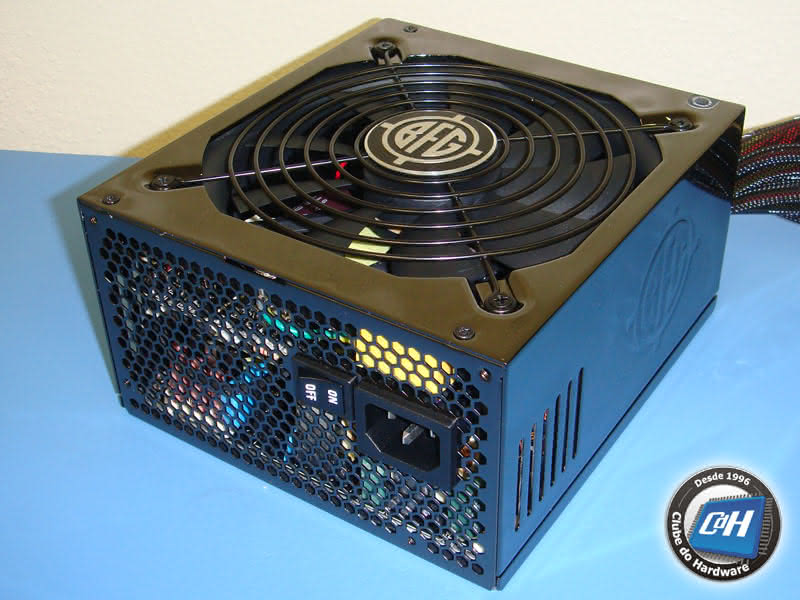

Figura 1: Fonte de alimentação BFG ES-800.

Fonte de alimentação BFG ES-800
Figura 2: Fonte de alimentação BFG ES-800.

A ES-800 é uma fonte de alimentação de 800 W pequena, medindo 16,5 cm de profundidade, e que possui uma ventoinha de 138 mm (que na verdade mede 130 mm) em sua parte inferior e circuito PFC ativo, é claro. Ela não tem sistema de cabeamento modular.

Todos os cabos são protegidos por um acabamento de nylon que parte de dentro da carcaça da fonte, medindo 49 cm entre a carcaça da fonte e o primeiro conector no cabo, e 14 cm entre os conectores, em cabos com mais de um conector. Todos os fios são 18 AWG, que é a bitola correta a ser usada.

Os cabos inclusos são:

  • Cabo principal da placa-mãe com um conector de 20/24 pinos.
  • Um cabo com um conector EPS12V e um conector ATX12V.
  • Dois cabos de alimentação auxiliares para placas de vídeo com um conector de alimentação auxiliar de seis pinos e um conector de alimentação de seis/oito pinos cada.
  • Dois cabos de alimentação SATA com três conectores de alimentação cada.
  • Dois cabos de alimentação para periféricos com três plugues de alimentação e um conector de alimentação para a unidade de disquete.

Esta fonte tem quatro conectores de alimentação para placas de vídeo, permitindo a você instalar até duas placas de vídeo topo de linha configuradas nos modos SLI ou CrossFire, já que cada placa desta classe usa dois conectores de alimentação. Portanto não há suporte direto para SLI de três vias. Esses quatro conectores estão disponíveis em dois cabos, e nós particularmente não gostamos desta configuração. Para um melhor desempenho cada conector deveria usar um cabo individual. A razão para isto é que quando a fonte está totalmente carregada a tensão nos conectores tende a cair quando eles estão compartilhando o mesmo cabo.

Fonte de alimentação BFG ES-800
Figura 3: Cabos.

Vamos agora dar uma olhada no interior desta fonte de alimentação.

Compartilhar



  Denunciar Artigo
Entre para seguir isso

Comentários de usuários


Apenas para corrigir.

Na primeira página vocês falaram "Ela não tem sistema de cabeamento modular."

Mas na página das principais características consta "Sistema de cabeamento modular: Sim."

Tudo bem que da para ver pela imagem que ela não tem mesmo cabeamento modular. Mas mesmo assim é bom corrigir.

[]s

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites

O varistor não tem nada a ver com ruído...

Também creio que o problema não esteja no filtro de entrada, que parece até bem projetado...

Se não me engano esse ruído é gerado por um secundário problemático ou por filtros de saída ineficientes...

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites
O varistor não tem nada a ver com ruído...

Também creio que o problema não esteja no filtro de entrada, que parece até bem projetado...

Se não me engano esse ruído é gerado por um secundário problemático ou por filtros de saída ineficientes...

Muito obrigado Jereba !

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites
