Teste da Fonte de Alimentação Fractal Design Integra R2 750 W


     24.048 visualizações    Energia    2 comentários
Teste da Fonte de Alimentação Fractal Design Integra R2 750 W
Produto Recomendado

Introdução

A Fractal Design Integra R2 está disponível nas versões de 500 W, 650 W e 750 W, todas com certificação 80 Plus Bronze. Vamos dar uma olhada no modelo de 750 W, que tem um preço bem atrativo, nos EUA.

Esta fonte de alimentação é fabricada pela HEC, sendo uma HEC-750TB renomeada. Esta é a mesma plataforma usada pela Cougar CMX V2 700 W; as únicas diferenças entre elas são os retificadores de +12 V, que são mais potentes na Fractal Design Integra R2 750 W e o uso, na Cougar CMX V2 700 W, de capacitor japonês no primário e a presença de um sistema de cabeamento modular.

Fractal Design Integra R2 750w

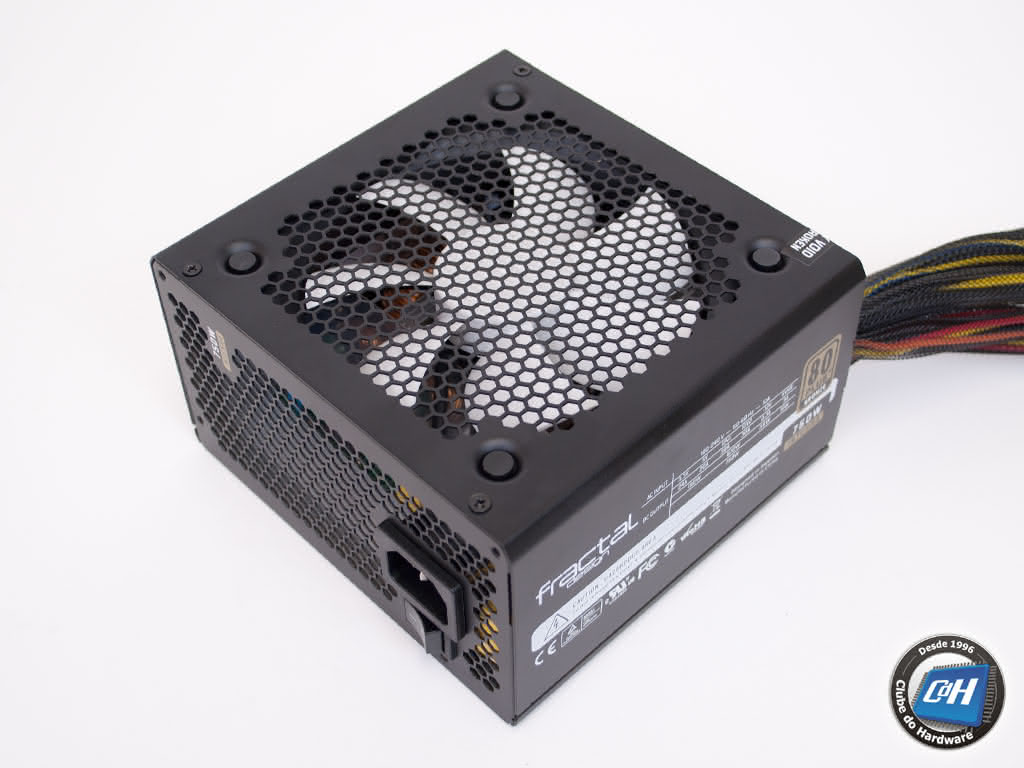

Figura 1: Fonte de alimentação Fractal Design Integra R2 750 W

Fractal Design Integra R2 750w
Figura 2: Fonte de alimentação Fractal Design Integra R2 750 W

A Fractal Design Integra R2 750 W mede 140 mm de profundidade, usando uma ventoinha de 120 mm com rolamento de mancal na sua parte inferior (Hong Sheng A1335M12S).

Fractal Design Integra R2 750w
Figura 3: Ventoinha

Esta fonte não apresenta sistema de cabeamento modular. Todos os cabos são protegidos por acabamentos de nylon que saem de dentro da fonte. Esta fonte de alimentação vem com os seguintes cabos:

  • Cabo principal da placa-mãe com um conector 20/24 pinos, 52 cm de comprimento
  • Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 66 cm de comprimento
  • Dois cabos, cada um com dois conectores de seis/oito pinos para placas de vídeo, 52 cm até o primeiro conector, 7 cm entre conectores
  • Um cabo com três conectores de alimentação SATA, 56 cm até o primeiro conector, 14 cm entre os conectores
  • Um cabo com três conectores de alimentação SATA, 36 cm até o primeiro conector, 14 cm entre os conectores
  • Um cabo com dois conectores de alimentação para periféricos e um conectores de alimentação para unidades de disquete, 55 cm até o primeiro conector, 13 cm entre os conectores

Todos os fios são 18 AWG, que é a bitola correta a ser usada.

A configuração dos cabos é compatível com a de uma fonte de 750 W voltada ao usuário médio.

Fractal Design Integra R2 750w
Figura 4: Cabos

Vamos agora dar uma olhada no interior desta fonte de alimentação.
