Teste da Fonte de Alimentação OCZ ProXStream 1000 W


 65.543 Visualizações    Testes
 33 comentários

Nós desmontamos completamente esta criança de 1.000 W da OCZ e testamos para ver se ela é realmente capaz de fornecer um quilowatt. Atualizado para incluir os testes de carga.

Teste da Fonte de Alimentação OCZ ProXStream 1000 W
Gabriel Torres Editor executivo do Clube do Hardware

Introdução

Com PCs consumindo cada vez mais – especialmente micros topo de linha com várias placas de vídeo instaladas – fontes de alimentação de 1.000 W estão cada vez mais comuns. A OCZ acabou de lançar um novo produto de 1.000 W no mercado, a ProXStream 1000 W, voltada para consumidores sedentos por “potência” que estão dispostos a instalar três ou quatro placas de vídeo topo de linha (esta fonte tem quatro conectores de alimentação de seis pinos para placas de vídeo) e vários discos rígidos dentro do gabinete. O que é realmente diferente nesta fonte de alimentação se comparado com outras fontes a partir de 1.000 W é o seu tamanho, tendo o mesmo tamanho de qualquer fonte ATX devido ao seu interessante projeto interno usando duas placas de circuito impresso empilhadas. Nós desmontamos completamente esta nova fonte da OCZ para vermos como ela é internamente, qual projeto e quais componentes foram usados, além de testarmos para ver se ela é realmente capaz de fornecer a potência 1.000 W.

OCZ ProXStream 1000 W

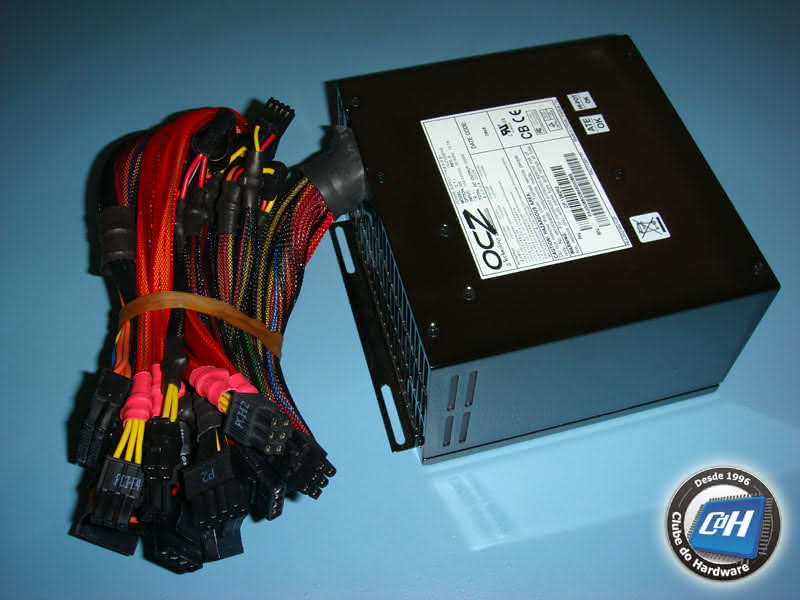

Figura 1: Fonte de alimentação OCZ ProXStream 1000 W.

Como mencionamos, a primeira coisa que nos chamou atenção foi o tamanho físico desta fonte de alimentação, do mesmo tamanho de uma fonte ATX padrão, ou seja, ela é muito menor do que outras fontes de alimentação de 1.000 W disponíveis no mercado. Isto pôde ser feito usando duas placas de circuito impresso empilhadas dentro da fonte (você pode ter uma ideia deste projeto na Figura 3).

OCZ ProXStream 1000 W
Figura 2: Fonte de alimentação OCZ ProXStream 1000 W.

Como o tamanho foi aparentemente uma das principais preocupações da OCZ na hora de desenvolver esta fonte, eles usaram uma ventoinha de 80-mm na parte traseira fonte, de forma idêntica às fontes de alimentação ATX tradicionais (veja na Figura 2). Isto foi feito porque não havia espaço suficiente para uma ventoinha na parte inferior do produto, já que não há espaço disponível dentro da fonte para mais nada. Além disso, como esta fonte de alimentação usa duas placas de circuito impresso, uma ventoinha localizada na parte inferior da fonte não refrigeraria a placa de circuito impresso inferior, e uma ventoinha localizada na parte traseira pode refrigerar as duas placas.

Por causa deste projeto compacto com todos os circuitos amontoados dentro de uma caixa pequena e usando uma ventoinha pequena nós estávamos curiosos para ver se ela teria algum problema com a sua temperatura interna. Isto é algo que prestaremos especial atenção durante nossos testes.

Na parte frontal da fonte há uma grande grade que permite que o ar entre na fonte. Você pode ver que existem duas placas de circuito impresso dentro da fonte olhando através da grade.

Nós assumimos que esta fonte de alimentação tem uma alta eficiência (pelo menos de 80%), mas o que é estranho é que a informação precisa a respeito da eficiência não está disponível no site da OCZ nem no manual do produto ou em sua caixa. Durante nossos testes mediremos a eficiência e veremos se há alguma razão em particular para a OCZ não mencionar a eficiência desta fonte.

Fontes de alimentação com alta eficiência consomem menos energia da rede elétrica – uma eficiência de 80% significa que 80% da potência extraída da rede elétrica é convertida em potência nas saídas da fonte de alimentação e apenas 20% é desperdiçada, o que significa uma conta de luz mais baixa. Fontes de alimentação convencionais possuem eficiência abaixo de 70%.

OCZ ProXStream 1000 W
Figura 3: Fonte de alimentação OCZ ProXStream 1000 W.

Esta fonte tem PFC ativo (Fator de Correção de Potência), que oferece uma melhor utilização da rede elétrica e permite que esta fonte de alimentação esteja de acordo com leis européias, o que permite à OCZ vendê-la neste continente (você pode ler mais sobre PFC em nosso tutorial Fontes de Alimentação). Na Figura 1 você pode ver que esta fonte de alimentação não tem uma chave 110V/220V, característica esta presente em fontes de alimentação com PFC ativo.

Nós assumimos que esta fonte de alimentação tem uma alta eficiência (pelo menos de 80%), mas o que é estranho é que a informação precisa a respeito da eficiência não está disponível no site da OCZ nem no manual do produto ou em sua caixa.

Fontes de alimentação com alta eficiência consomem menos energia da rede elétrica – uma eficiência de 80% significa que 80% da potência extraída da rede elétrica é convertida em potência nas saídas da fonte de alimentação e apenas 20% é desperdiçada, o que significa uma conta de luz mais baixa – só para você ter uma ideia, fontes de alimentação convencionais possuem uma eficiência entre 50% e 60%.

Esta fonte de alimentação vem com oito cabos de alimentação para periféricos: quatro cabos de alimentação auxiliar PCI Express para alimentar até quatro placas de vídeo, dois cabos de alimentação para periféricos contendo três conectores de alimentação padrão e um conector de alimentação para unidade de disquetes cada e dois cabos de alimentação Serial ATA contendo três conectores de alimentação cada.

Esta fonte de alimentação vem ainda com um cabo de alimentação da placa-mãe com 20/24 pinos, um cabo ATX12V e um cabo EPS12V.

Todos os fios são de 18 AWG e nós achamos que a OCZ deveria ter usado fios de 16 AWG, que são mais grossos.

O acabamento dos cabos parte de dentro da fonte de alimentação – algo que sempre criticamos. Ou seja, nesta fonte este acabamento é simplesmente perfeito.

Através do seu número UL (E190414) nós descobrimos que esta fonte de alimentação é na verdade fabricada pela FSP, a mesma empresa que fabrica várias outras fontes de alimentação da OCZ.

Vamos dar uma olhada na OCZ ProXStream 1000 W por dentro.
