Teste da Fonte de Alimentação SilverStone Element ST50EF-Plus 500 W


     35.169 visualizações    Energia    19 comentários
Teste da Fonte de Alimentação SilverStone Element ST50EF-Plus 500 W
Produto Recomendado

Introdução

A série de fontes de alimentação SilverStone Element já está no mercado há algum tempo e nós estávamos curiosos para testar o popular modelo de 500 W, ST50EF-Plus. É importante saber que os modelos da série SilverStone Element podem ser fabricados por duas empresas distintas: modelos com até 600 W são fabricados pela Enhance Electronics, enquanto que modelos começando em 650 W são fabricados pela Seventeam. Além da Enhance e da Seventeam, as fontes da série Decathlon são fabricadas pela Impervio e as fontes da série Strider são fabricadas pela FSP. Ufa!

A Enhance Electronics é o fabricante por trás das fontes da Akasa, da série Real Power Pro da Cooler Master, da série TruePower Quattro da Antec e de alguns modelos da BFG, entre outros. Lembre-se que nem todos os modelos dessas marcas são fabricados pela Enhance.

"Fonte

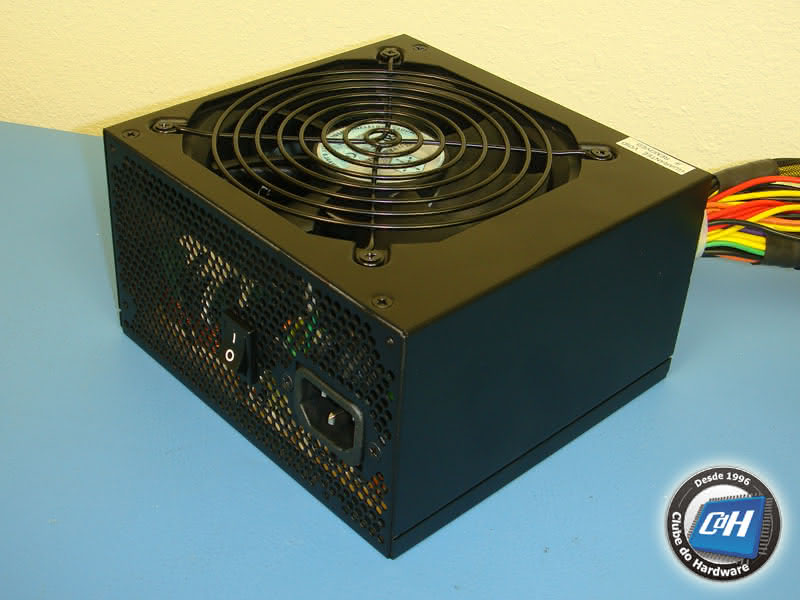

Figura 1: Fonte de alimentação SilverStone Element ST50EF-Plus.

"Fonte
Figura 2: Fonte de alimentação SilverStone Element ST50EF-Plus.

A Element ST50EF-Plus é uma fonte de alimentação pequena, medindo 14 cm. Ela tem uma ventoinha de 120 mm em sua parte inferior e circuito PFC ativo, é claro.

Apenas o cabo principal da placa-mãe e os cabos EPS12V e para placas de vídeo utilizam proteções de nylon, que não partem de dentro da carcaça da fonte, como você pode ver na Figura 2. Os cabos inclusos são:

  • Cabo principal da placa-mãe com um conector de 24 pinos (sem opção para 20 pinos).
  • Cabo com um conector EPS12V.
  • Dois cabos de alimentação auxiliar para placas de vídeo com conectores de seis pinos.
  • Dois cabos de alimentação SATA com três conectores cada.
  • Dois cabos de alimentação para periféricos com três plugues de  alimentação padrão e um conector de alimentação para unidades de disquete cada.

A quantidade de cabos é suficiente para um micro simples ou intermediário, mas nós achamos que a SilverStone deveria ter usado um conector de seis/oito pinos em um dos cabos de alimentação auxiliar para placas de vídeo para permitir ao usuário instalar uma placa de vídeo topo de linha que necessite de um conector de alimentação de oito pinos e um de seis pinos ao mesmo tempo.

Todos os cabos medem 55 cm entre a carcaça da fonte e o primeiro conector no cabo. Nos cabos de alimentação para periféricos há 15 cm entre os conectores, mas nos cabos de alimentação SATA há 25 cm entre os conectores, sendo os cabos com maior distância entre os conectores que já vimos até hoje. A maioria dos fios é 18 AWG, que é a bitola correta a ser usada, mas o cabo principal da placa-mãe e o cabo EPS12V usam fios 16 AWG (ou seja, mais grossos), o que é sempre bom de se ver.

"Fonte
Figura 3: Cabos.

Vamos agora dar uma olhada no interior desta fonte de alimentação.


Comentários de usuários

Respostas recomendadas

Sim, ela estourou, mas foi em sobrecarga. O importante é não acontecer isso dentro da potência rotulada pelo fabricante. E como já foi dito no teste, ninguém deve usar uma fonte em sobrecarga.

É uma fonte honesta e com preço bom (U$$ 90,00), só resta saber quanto custará após passar pelo filtro "Custo Brasil".

Um pequeno erro de digitação na página 7:

[...] o nível de ruído na entrada de entrada de +12V1 foi de 68,6mV [...]

Link para o comentário
Compartilhar em outros sites

ela não merece o selo pois é MUITO comum leigos sairem comprando HDs, coolers, Placas de video sem se preocupar com a fonte e ultrapassar a capacidade dela... e ela estourou quando vocês fizeram isso....

aqui mesmo, na minha sala 2 pessoas ja pediram para eu ajudar eles com peças e as duas nem se importaram com a fonte... uma delas chegou a falar: "que se ****, quando queimar compro outra fonte".

isso em 1 sala pequena.... e no fórum não é difícil achar essas situações também....

Link para o comentário
Compartilhar em outros sites

  • Administrador
Sim, ela estourou, mas foi em sobrecarga. O importante é não acontecer isso dentro da potência rotulada pelo fabricante. E como já foi dito no teste, ninguém deve usar uma fonte em sobrecarga.

Exatamente. Não é a primeira vez que damos selo a uma fonte que estourou em sobrecarga. Ela não é uma fonte ruim, mas há outras melhores. Obviamente comparada a qualquer fonte "nacional" (ver testes recentes) ela dá de dez a zero.

Um pequeno erro de digitação na página 7:

Corrigido, obrigado!

Eu seti falta das imagens do osciloscópio mostrando o nível de ruido da fonte...

Por que removeram?

O meu assistente anotou os valores mas se esqueceu de capturar as telas. Como a fonte queimou não tínhamos como refazer os testes para capturar essas telas. Eu já dei um puxão de orelhas nele quando vi que ele havia se esquecido disso... :chicote:

Abraços,

Gabriel Torres

Link para o comentário
Compartilhar em outros sites

Também acho que ela não merecia o selo de "Produto Recomendado", já que as proteções não funcionaram quando foi preciso. Mas não acho que ela mereça o selo de "Produto Bomba!!!". É uma boa fonte, infinitamente melhor que essas nacionais ultimamente testadas, mas há melhores por aí.

Link para o comentário
Compartilhar em outros sites

Acho que não tem nada a ver discutir o "selo" pelo fato dela ter explodido, pois ocorreu fora do padrão! Minha única duvida em relação ao selo foi pelo preço! Mas ainda sim é uma boa fonte. Nada excepcional, mas boa!

ela não merece o selo pois é MUITO comum leigos sairem comprando HDs, coolers, Placas de video sem se preocupar com a fonte e ultrapassar a capacidade dela... e ela estourou quando vocês fizeram isso....

aqui mesmo, na minha sala 2 pessoas ja pediram para eu ajudar eles com peças e as duas nem se importaram com a fonte... uma delas chegou a falar: "que se ****, quando queimar compro outra fonte".

isso em 1 sala pequena.... e no fórum não é difícil achar essas situações também....

aí é problema da pessoa. Se ela não se importa com a fonte...

Link para o comentário
Compartilhar em outros sites

ela não merece o selo pois é MUITO comum leigos sairem comprando HDs, coolers, Placas de video sem se preocupar com a fonte e ultrapassar a capacidade dela... e ela estourou quando vocês fizeram isso....

aqui mesmo, na minha sala 2 pessoas ja pediram para eu ajudar eles com peças e as duas nem se importaram com a fonte... uma delas chegou a falar: "que se ****, quando queimar compro outra fonte".

isso em 1 sala pequena.... e no fórum não é difícil achar essas situações também....

Amigo me desculpe mas quem tem uma configuração que gaste realmente 500w, não tem nada de leigo!

Link para o comentário
Compartilhar em outros sites

500W? se ta com uma 4890 (da uns 200W) + um cojunto placa-mãe e processador top (com over mais uns 200) e mais 4 Hds 2 dvds e 4 pendes de memoria (completa 100?!) se tiver menos q isso, fique despreocupado, essa fonte aguenta...

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
500W? se ta com uma 4890 (da uns 200W) + um cojunto placa-mãe e processador top (com over mais uns 200) e mais 4 Hds 2 dvds e 4 pendes de memoria (completa 100?!) se tiver menos q isso, fique despreocupado, essa fonte aguenta...

A 4890 puxa uns 120-130 W, processador pra chegar a 200 haja over, 4 HDs.. haja coisa pra gravar hehehehe

Link para o comentário
Compartilhar em outros sites

são por coisas como essa que existem fontes genericas... só se compra numeros hj... acredita que tem amigos meus que não são leigos e acham que o Core 2 Quad 9450 + P45 + 8600gt precisa de uma fonte de 500W OU MAIS?:! tp... coitado...

Link para o comentário
Compartilhar em outros sites

Nao entendo porque ter 5 hd, 3 gravadores, 2 driver de diskete...pior que vejo muitas pessoas que tem estes montes de coisa, e o pior de tudo, com fonte "genesio" mesmo. Fica parecendo carro tunning, serve pra nada.

Boa fonte essa ai ! Se for com preço bom, claro.

Link para o comentário
Compartilhar em outros sites

Quem tem uma configuração que gasta 500W compra uma fonte de 750 ou mais..

Por isso que eu falei quem incrementa seu pc até ele puxar mais de 500w não tem nada de leigo porque a única configuração que vem na minha cabeça pra realmente conseguir queimar essa fonte é um cross os sli de placas top + 3hd + 1 processador com tdp alto e um bom over + um monte de gravadores + uma penca de cooler que dê pra voar com o gabinete, e tenho certeza que quem faz isso não é leigo pra colocar uma fonte dessas de 500w.

Link para o comentário
Compartilhar em outros sites

eu acho um corsair 400w saiu melho que esse fonte,e custa media 45 dolar ......

Mas a Corsair 400CX é uma fonte de 400W, e a fonte testada é de 500W e demonstrou que pode fornecer a potência rotulada sem problemas (só queimou quando fornecia 590W, o que ultrapassa claramente a potência que ela fornece). Por mais que a Corsair seja uma ótima fonte, não é seguro que forneça potência superior à rotulada, mesmo que por um breve período de tempo.

No mais, ótimo teste, como de costume, e uma boa fonte, apesar da eficiência poder ser melhor e do fato de que há no mercado fontes melhores com preços semelhantes.

[]s!

Link para o comentário
Compartilhar em outros sites

Fontes são um assunto delicado. Já tive problemas com as mais antigas. Uma resetava meu PIII ( na época ) do nada, só não lembro a marca ( acho q m-tek, existe ??? ). Até descobrir q era a fonte levei umas duas semanas, tirando peças para testar....:angry:
