Tudo o Que Você Precisa Saber Sobre Chipsets

        396.896 Visualizações     5 comentários     Tutoriais

O que é um chipset? Quais são suas funções? Qual é a sua importância? Qual é a sua influência no desempenho do micro? Neste tutorial responderemos a estas e outras questões.

Gabriel Torres Editor executivo do Clube do Hardware

Introdução

O que é um chipset? Quais são suas funções? Qual é a sua importância? Qual é a sua influência no desempenho do micro? Neste tutorial responderemos a estas e outras questões.

Chipset é o nome dado ao conjunto de chips (set significa “conjunto”, daí o seu nome) usado na placa-mãe.

Nos primeiros PCs, a placa-mãe usava circuitos integrados discretos. Com isso, vários chips eram necessários para criar todos os circuitos necessários para fazer um computador funcionar. Na Figura 1 você pode ver uma placa-mãe de um PC XT.


Figura 1: Placa-mãe de um PC XT

Após algum tempo os fabricantes de chips começaram a integrar vários circuitos integrados dentro de chips maiores. Como isso, em vez de usar uma dúzia de pequenos chips, uma placa-mãe poderia ser construída usando apenas meia dúzia de chips maiores.

Em meados dos anos 90 as placas-mãe eram construídas usando apenas dois ou até mesmo um único chip grande. Na Figura 2 você pode ver uma placa-mãe para 486 (lançada por volta de 1995) usando apenas dois chips grandes com todas as funções necessárias para fazer a placa-mãe funcionar.


Figura 2: Uma placa-mãe para 486; este modelo usa apenas dois chips grandes

Com o lançamento do barramento PCI, um novo conceito, que ainda hoje em dia é utilizado, pôde ser empregado pela primeira vez: a utilização de circuitos integrados chamados ponte. Geralmente as placas-mãe têm dois chips grandes: um chamado ponte norte e outro chamado ponte sul. Às vezes, alguns fabricantes podem integrar a ponte norte e a ponte sul em um único chip; neste caso a placa-mãe terá apenas um circuito integrado grande! Ou, dependendo da arquitetura do processador, ele pode necessitar apenas do chip ponte sul.

No passado haviam vários fabricantes que produziam chipsets para PCs. No entanto, atualmente apenas a Intel, a AMD e a VIA ainda fabricam chipsets, sendo que elas desenvolvem produtos apenas para placas-mãe que utilizam seus próprios processadores. A VIA também costumava desenvolver chipsets para processadores da Intel e da AMD. Entre as empresas que fabricavam chipsets estão ATI, NVIDIA, VIA, SiS, ULi/ALi, UMC e OPTi.

Muita gente confunde o fabricante do chipset com o fabricante da placa-mãe. Por exemplo, se uma placa-mãe usa um chipset fabricado pela Intel, isto não significa necessariamente que a Intel também é a fabricante da placa. ASUS, Gigabyte, MSI, ECS, ASRock, Biostar e também a Intel são alguns dos vários fabricantes de placas-mães presentes no mercado. Dessa forma, os fabricantes de placas-mãe compram chipsets dos fabricantes de chipsets para serem usados em suas placas. Aqui você pode encontrar uma lista completa dos fabricantes de placas-mães.

Compartilhar



Entre para seguir isso
Seguidores 0

Comentários de usuários

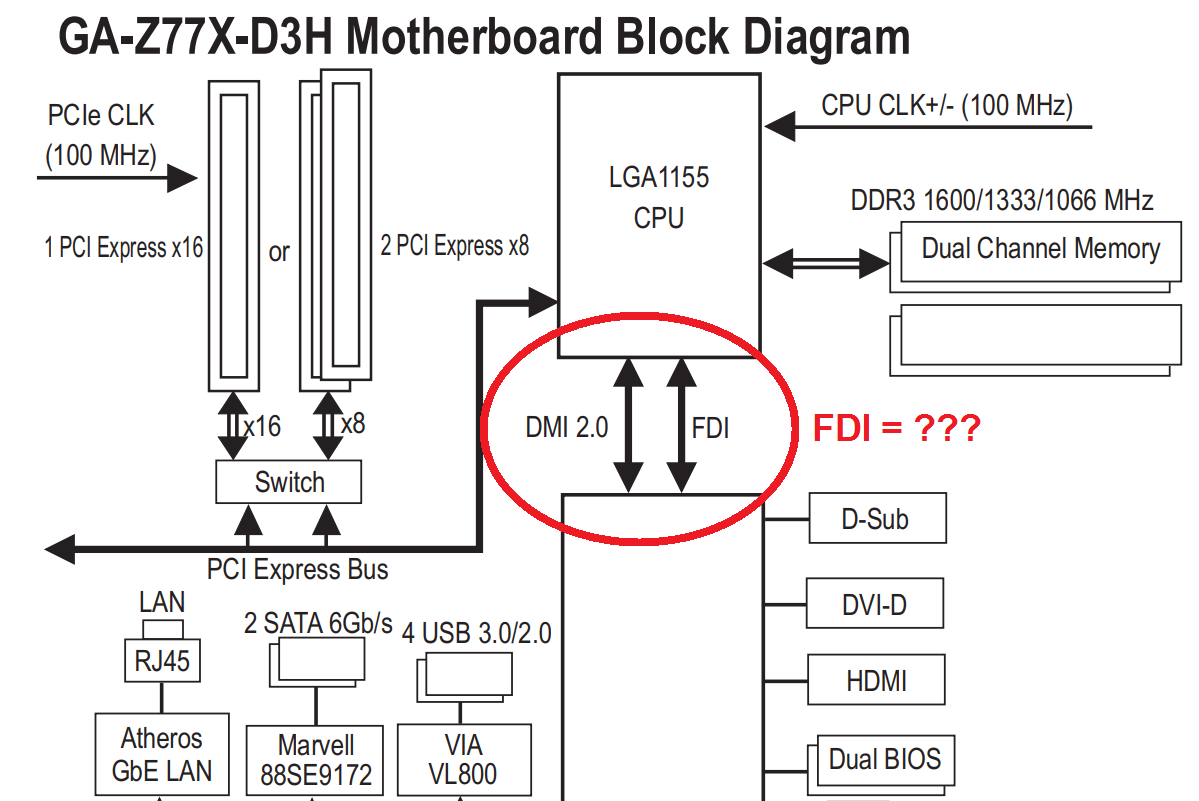

Quando é dito que uma placa-mãe usa chipset tal (X38, Z77, P35, Z68...), estão falando do South Bridge? (No caso da Intel). Já que o North Bridge está "embutido" no processador atualmente (ou seja, não existe).

Ou é um conjunto de especificações: portas SATA, USB, pistas PCIe, etc?

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites

Os processadores llano da AMD possuem o controlador pciexpress integrado e vídeo integrado.

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites
Quando é dito que uma placa-mãe usa chipset tal (X38, Z77, P35, Z68...), estão falando do South Bridge? (No caso da Intel). Já que o North Bridge está "embutido" no processador atualmente (ou seja, não existe).

Exatamente. No entanto a Intel chama esses chipsets de "PCH". Dois nomes diferentes para a mesma coisa.

Os processadores llano da AMD possuem o controlador pciexpress integrado e vídeo integrado.

Obrigado por esta pequena correção, vou atualizar o artigo.

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites

Muito bom este tutorial sobre um assunto importantíssimo que geralmente as pessoas na área de informática sabem muito pouco. O texto ficou ótimo, bem ilustrado e com a linguagem simples e de fácil entendimento característica do CdH. Obrigado Gabriel e galera do CdH! :joia:

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites

Mas para os atuais, apenas os FX ainda usam pontes norte e sul, que diga de passagem herdadas dos P II, APU's e intel usam somente um chipset.

Compartilhar este comentário


Link para o comentário
Compartilhar em outros sites
