Redes Locais: Placas e Cabos

        284.447 Visualizações     0 comentários     Tutoriais

Saiba o que precisa ter em mãos para montar sua própria rede.

Gabriel Torres Editor executivo do Clube do Hardware

Placas de redes

No ar em 27 de maio de 1998
Atualizado em 01 de junho de 1998

Placas de redes

Existem basicamente dois tipos de placas de rede: ISA e PCI. A diferença fica por conta da taxa de transferência máxima que pode ser obtida. A comunicação em placas de rede ISA chega a somente 10 Mbps, enquanto em placas de rede PCI a comunicação pode atingir até 100 Mbps.

No caso de você optar por utilizar placas PCI, tome cuidado com o tipo de cabo e outros periféricos que serão utilizados (como hubs), já que nem todos trabalham com taxas acima de 10 Mbps. Por exemplo, há hubs que trabalham somente a 10 Mbps. Mesmo que sua rede seja composta somente por micros com placas de rede PCI, a taxa ficará limitada pela taxa do hub de 10 Mbps. Da mesma forma, há cabos do tipo para trançado (por exemplo, categoria 3 ou categoria 4) que não são indicados a trabalhar a 100 Mbps.

Além disso, devemos adquirir placas de rede de acordo com o tipo de cabo a ser utilizado. Na Figura 1 você observa uma placa de rede ISA contendo 3 conectores. Nem todas as placas possuem todos esses conectores.

Você pode encontrar em placas de rede basicamente três tipos de conectores:

  •  Conector RJ-45: Para a conexão de cabos do tipo par trançado.
  •  Conector AUI: Permite a conexão de transceptores (transceivers), para a utilização de cabo coaxial do tipo grosso (10Base5) ou outras mídias.
  •  Conector BNC: Para a conexão de cabos do tipo coaxial.

 Redes Locais: Placas e Cabos

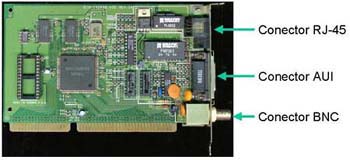

Figura 1: Placa de rede ISA contendo todos os conectores.

Quando você for comprar uma placa de rede, ela deverá vir obrigatoriamente com manual e um disquete contendo seus drivers. No caso de placas de rede com conector BNC, elas vêm também com um conector BNC do tipo "T".

Cabos

É claro que você deverá utilizar alguma mídia para conectar os micros de sua rede. A mídia mais utilizada é o cabo. Existem diversos tipos de cabos e estaremos discutindo os tipos mais utilizados, suas vantgens e suas desvantagens, bem como veremos como deve ser preparado o cabo para uso.


Cabo Coaxial

No passado esse era o tipo de cabo mais utilizado. Atualmente, por causa de suas desvantagens, está cada vez mais caindo em desuso, sendo, portanto, só recomendado para redes pequenas.

Entre essas desvantagens está o problema de mau contato nos conectores utilizados, a difícil manipulação do cabo (como ele é rígido, dificulta a instalação em ambientes comerciais, por exemplo, passá-lo através de conduítes) e o problema da topologia.

A topologia mais utilizada com esse cabo é a topologia linear (também chamada topologia em barramento) que, como veremos em outra aula, faz com que a rede inteira saia do ar caso haja o rompimento ou mau contato de algum trecho do cabeamento da rede. Como a rede inteira cai, fica difícil determinar o ponto exato onde está o problema, muito embora existam no mercado instrumentos digitais próprios para a detecção desse tipo de problema.


Vantagens:

  •  Fácil instalação
  •  Barato
  • Desvantagens:

  •  Mau contato
  •  Difícil manipulação
  •  Lento para muitos micros
  •  Em geral utilizado em topologia linear
  • Existem dois tipos básicos de cabo coaxial: fino e grosso. Na hora de comprar cabo coaxial, você deverá observar a sua impedância. Por exemplo, o cabo coaxial utilizado em sistemas de antena de TV possui impedância de 75 ohms. O cabo coaxial utilizado em redes possui impedância de 50 ohms.

    Nota: Estamos nos referindo ao padrão de redes Ethernet, o mais utilizado. Existem outros padrão esdrúxulos (e pouco usados) que utilizam cabos com outras impedâncias. Como exemplo, o padrão Arcnet, onde o cabo deve ter impedância de 93 ohms.
