Como fazer ligação paralela de vários coolers em fonte 12v

8 posts neste tópico

Ola, sou totalmente novato nesse assunto, mas gostaria de ligar dois ou mais coolers de DC12V (0.12A) em uma fonte dessas de carregador de celular 12V.



Andei pesquisando e para fazer isso vi que tem que ligar em parelelo, mas não sei como se faz isso. Eu achava que é era só ligar os fios vermelhos dos coolers no vermelho de fonte e mesma coisa com os pretos. Mas isso acho que é ligação em série, não tenho certeza.



Eu fiz funcionar 1 cooler com uma bateria 9v, foi bem fácil, só ligar os fios na bateria e ele rodou...



Na verdade eu queria fazer tipo um ar condicionado caseiro como vi alguns vídeos no Youtube que usam os coolers, mas agora fiquei na dúvida como ligar eles. Ah e também queria ligar uns LEDs...



Será que tem alguém com paciência para me explicar como se faz isso ou indicação de algum material na Internet, ainda estou pesquisando mas não encontrei bem o que eu queria.



Obrigado pela atenção!

Luiz

Compartilhar este post


Link para o post
Compartilhar em outros sites

A ligação paralela é feita quando você liga todas as pontas positivas no mesmo cabo de alimentação e todas as outras neutras no cabo neutro(preto).

Na ligação em série, você liga a ponta "vermelha" do cooler no cabo positivo e a outra ponta "preta" você liga na "vermelha" do outro cooler, formando um anel.



Exemplo:







Obs: Não achei exemplo melhor, então postei essa imagem da pilha:




Repare que na ligação em paralelo, a tensão é constante em ambas as pilhas e na ligação em paralelo a tensão é somada. No caso dos coolers, a potência será diminuída com uma ligação em série. Por isso fica recomendado a ligação paralela.

É mais ou menos isso :)

Editado por Math.PI

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom, então é só eu ligar os fios vermelhos de cada cooler no fio vermelho da fonte de 12v e os fios pretos de cada cooler no fio preto da fonte 12v? Só isso? E quantos coolers eu posso ligar nessa fonte? COmo eu faço o cálculo?



Obrigado!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Para ligar os leds, use dessa calculadora dai.  Ela faz o cálculo e te dá o circuito..

Veja, se quiseres ligar 6 leds de 3,2 Volts em uma fonte de 12 Volts, como fazer???

 Veja ai:  http://ledcalculator.net/default.aspx?values=12,3.2,20,6,0〈=pt-BR



Para leds comuns normais use sempre a corrente de 20 mA. Só use diferente disso dai se o led tiver a especificação de outra corrente, diferente de 20 mA..



Quanto ao dimensionamento para os fans...   Veja qual a corrente que sua fonte será capaz de entregar em 12 Volts e veja quanto de corrente cada fan exige (tem escrito na etiqueta dele)..

Divida a capacidade da fonte pela demanda do fan



Uma fonte capaz de entregar 1 Ampere em 12 Volts, como por exemplo essas dai: http://produto.mercadolivre.com.br/MLB-535216293-fonte-estabilizada-bivolt-110220-12v-1a-para-cftv-led-etc-_JM

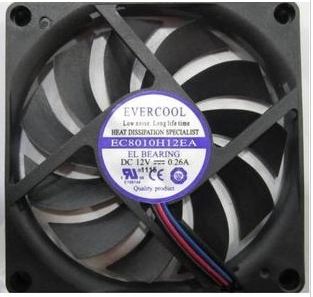

Quantos fans desses poderia tocar::  http://i137.photobucket.com/albums/q227/lafaller/Lafaller2/Ventiladordegabinete_zps02af6954.jpg~original

Note ele é 12 Volts x 0,26 Amperes ou 260 miliAmperes

Como a fonte pode entregar 1A ou 1.000 mA o correto ai é colocar até três fans somente, o que daria 3 x 0,26 = 0,78 Amperes

Editado por faller

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faller, sempre acompanhei sues posts para saber se usaria ou não estabilizador. Hoje eu uso do Clamper Multi Proteção. Desculpe fugir do assunto.



O howlerbr então tem que verificar a corrente da fonte do carregador de celular dele pra fazer o cálculo, correto?

Fiz o esqueminha usando o calculador do faller, como se os coolers fossem led e acabou montando uma ligação paralela:

http://ledcalculator.net/default.aspx?values=12,3.2,20,6,0〈=pt-BR



Não sei se serve pra cooler também. Só pra ver se o amigo que fez a pergunta consegue entender.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ola eiu tambem queria fazer um ar condicionado caseiro porém nao entendo quase nada de eletrica e gostaria de fazer um mesmo assim

Eu tenho uma fonte 12v 20ma (nao lebreo da onde é erra fonte )

porém eu queria saber se eu colokar do jeito que ta na folo nao vai dar problema ! e se a energia vai ser a mesma para os 4 cooler !

Ahh e os meu cooler é de pc mesmo !!

obg bjoss !

post-699089-0-64172800-1420271612_thumb.

Editado por fanykyta

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ola eiu tambem queria fazer um ar condicionado caseiro porém nao entendo quase nada de eletrica e gostaria de fazer um mesmo assim

Eu tenho uma fonte 12v 20ma (nao lebreo da onde é erra fonte )

porém eu queria saber se eu colokar do jeito que ta na folo nao vai dar problema ! e se a energia vai ser a mesma para os 4 cooler !

Ahh e os meu cooler é de pc mesmo !!

obg bjoss !



200mA provavelmente não vão ser suficientes para quatro coolers.

Editado por Jorno

Compartilhar este post


Link para o post
Compartilhar em outros sites

Geralmente um fan tem seus dados de tensão e corrente impressos em sua etiqueta. Consulte..

Se for assim:


12 volts 1,9 Watts é só calcular. I = P/V  = 1,9W / 12V = 0,158 A ou 158 mili Amperes



Se for assim, é só ler direto:


12 Volts x 0,11 A ou 110 mili Amperes
