Sensor de palmas para luz

Recommended Posts

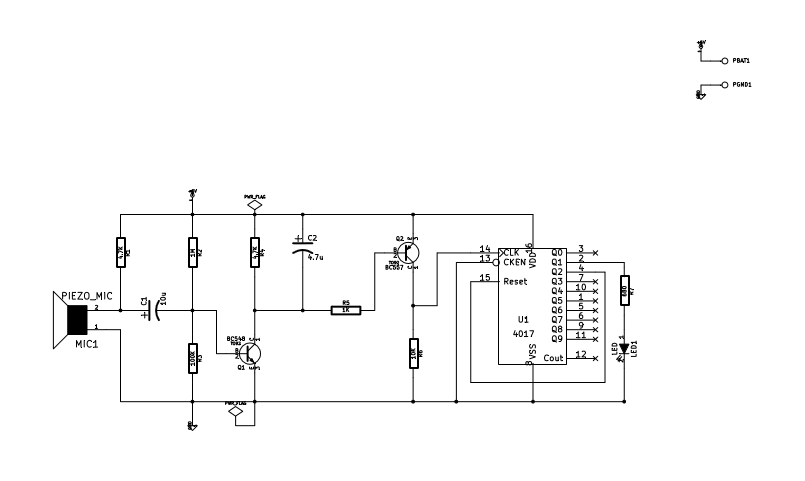

Galera queria fazer um sensor para quando bater palma a luz acender e quando bater de novo ela apagar, achei um circuito bem simples na net porém não estou sabendo onde ligar a lampada, eu devo substituir o led do esquema por um rele ?



post-598359-0-39178000-1401375175_thumb.



Aqui tem um video do circuito:



se a foto tiver ruim para ver aqui tem o esquema em pdf:

ESQUEMATICO_CLPSW.pdf

Editado por Matthwus

Compartilhar este post


Link para o post
Compartilhar em outros sites

você deve   colocar  um transistor bc337  para acionar o relé  o coletor   do mesmo  já fica  ligado  na L  do relé  e  a base  nesta  saída q 1 na  duvida vai postando  e agente   vai  respondendo

Editado por circuit

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • você deve   colocar  um transistor bc337  para acionar o relé  o coletor   do mesmo  já fica  ligado  na L  do relé  e  a base  nesta  saída q 1 na  duvida vai postando  e agente   vai  respondendo

    você fala para colocar o transistor, a fim de receber o sinal na base e conduzir um corrente maior para acionar o rele ?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    é preciso uma  fonte  12 volts  a mesma   que alimenta este circuito  da figura  1  a parte primaria  do rele " L 1"  estará  sendo  acionada por este  transistor   ja a parte  Na  e comum do relé   estará  jam-piando  a sua  carga  lâmpada  etc...

    Editado por circuit

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • é preciso uma  fonte  12 volts  a mesma   que alimenta este circuito  da figura  1  a parte primaria  do rele " L 1"  estará  sendo  acionada por este  transistor   ja a parte  Na  e comum do relé   estará  jam-piando  a sua  carga  lâmpada  etc...

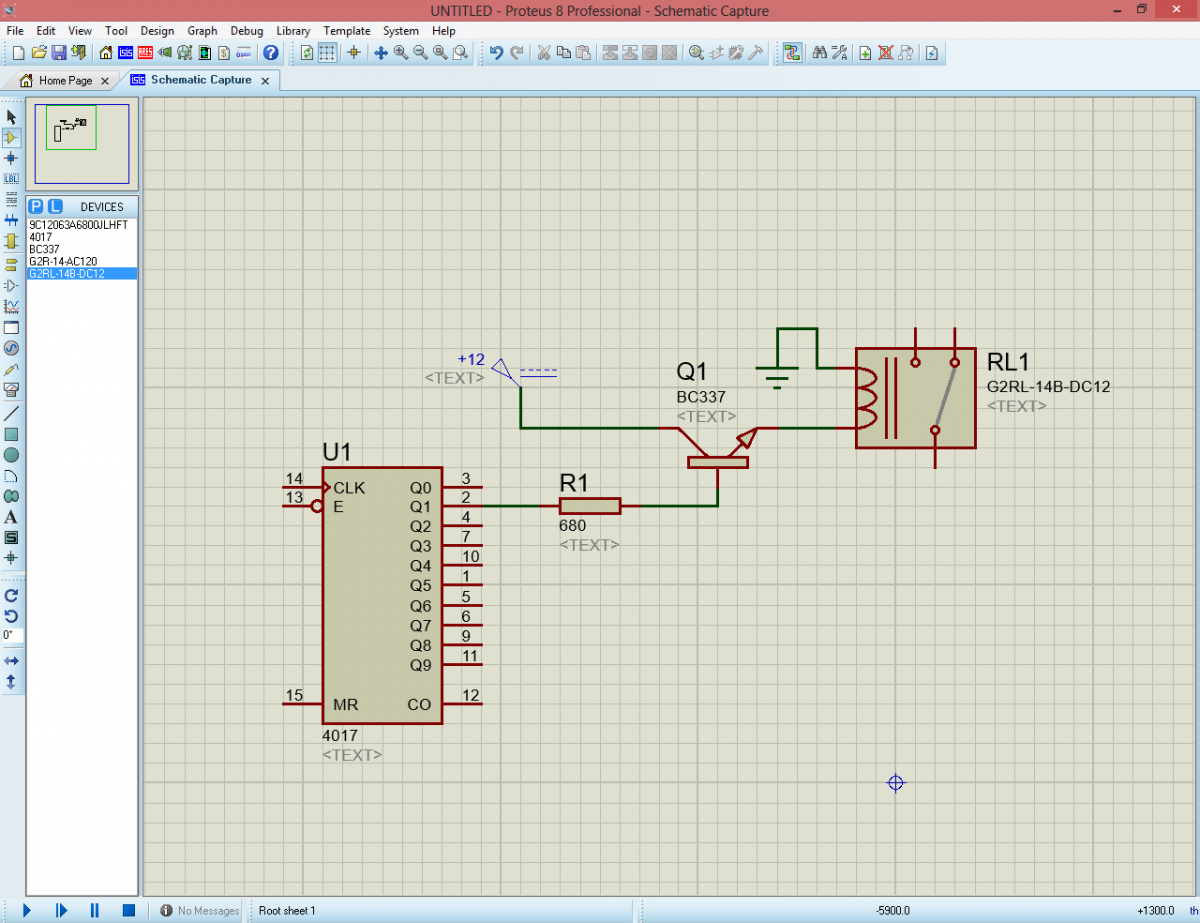

    eu quero sabe se posso fazer isso, eu tiro o led e ligo o pino dois dessa maneira:

    post-598359-0-09819700-1401382051_thumb.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

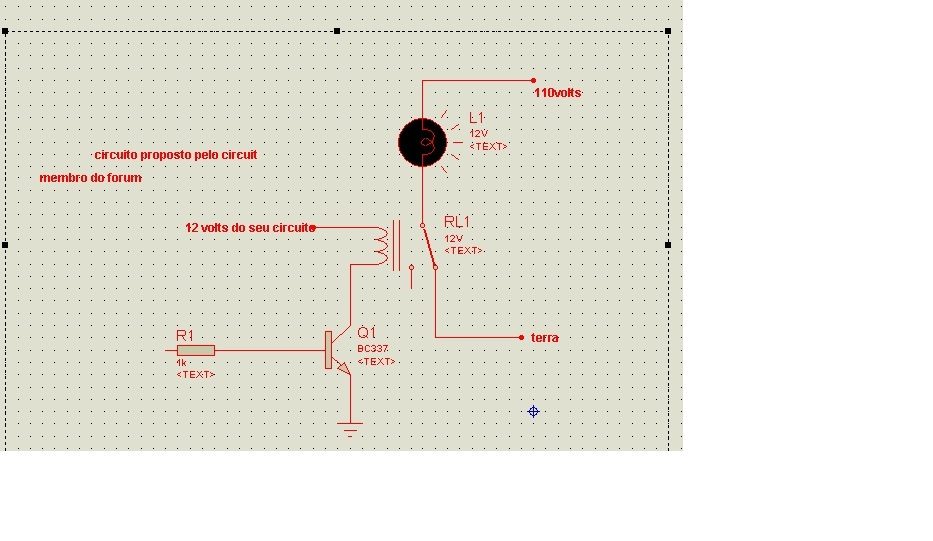

    você  so precisa  inverter  colocar  a  L  do rele   direto  em 12  e  depois dela o coletor  e  emissor  no  terra  so isso

    post-650643-0-30256200-1401383295_thumb.

    Editado por circuit

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • você  so precisa  inverter  colocar  a  L  do rele   direto  em 12  e  depois dela o coletor  e  emissor  no  terra  so isso

    beleza valeu nas férias vou montar esse circuito.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Só um alerta, é interessante colocar em paralelo com a bobina do relé um diodo reversamente polarizado (ou seja catodo ligado a fonte e anodo ligado ao coletor do transistor. Essa precaução reduz a chance de destruição do transistor quando ocorrer a comutação do relé (momento em que é gerado força contra-eletromotriz).


    No mais o circuito é basicamente o apresentado.



    Segue abaixo uma versão mais completa que vi a muito tempo, mas funciona incrivelmente bem;
    http://www3.eletronica.org/projetos/interruptor-eletrônico-controlado-por-som

    Abs.




    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Galera, preciso de um help.



    Procurei outros tópicos mas neste estou tendo mais horizontes.... seguinte:



    Preciso fazer um projeto de faculdade um pouco mais completo que este acima e com algumas limitações.



    O projeto consiste em, ao bater 1 palma, a lâmpada 1 acende, quando bater 2 palmas a lâmpada 2 acende, batendo novamente 1 palma a lâmpada 1 apagada e se bater 2 palmas a lâmpada 2 apaga. Não posso usar PIC, Arduino, PLC, etc... preciso usar basicamente AmpOp.



    Já procurei na internet mas não vi nada do tipo, alguém já fez um projeto desse? poderia me ajudar?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Digito isso online e provavelmente você não deve achar na net (bom.. agora vai)

    Acho que o pulo do gato está em você diferenciar uma palma de duas. Tipo clique e duploclique (é como vou considerar daqui até o fim desta publicação)



    Imagino inicialmente algo assim... um 555 monoestável sendo disparado por um clique... resolve o 1 clique. Um clique duplo seria um and entre a saída e entrada deste 555. Ou seja só vai a 1 se deu o 1º clique e o 2º logo em seguida durante o nível 1 do 1º.



    Com ampop também dá. Imagino um clique carregando um capacitor até um nível e dois rápidos até outro um pouco maior. Este nível em dois comparadores p.ex.



    Bom este foi só um empurrãozinho. Se achar que germina, fertilize e regue



    Tem mais maneiras de fazer bem como mais algum membro de bom coração. Tudo bem se deixar + alguns chutes pra ele? Sucessos!
