Dúvida com amplificador com tip41 e tip42

Recommended Posts

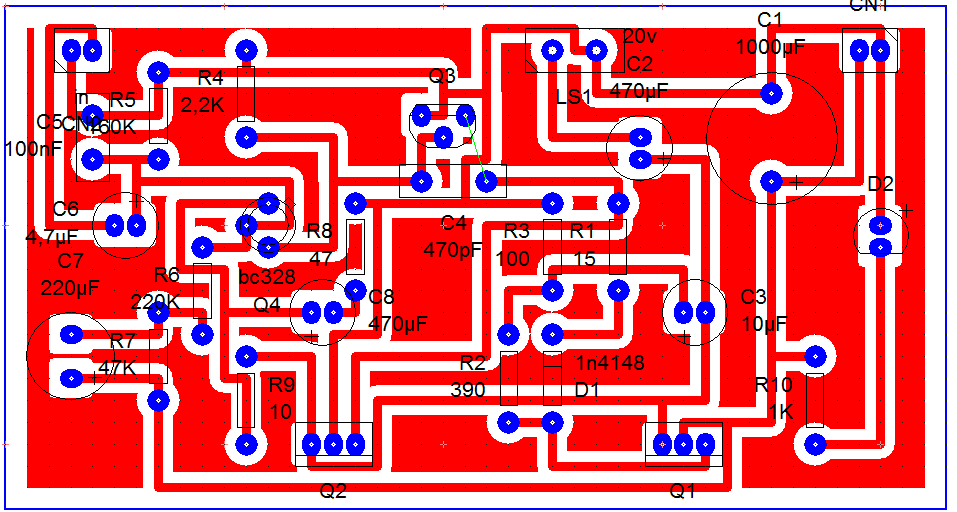

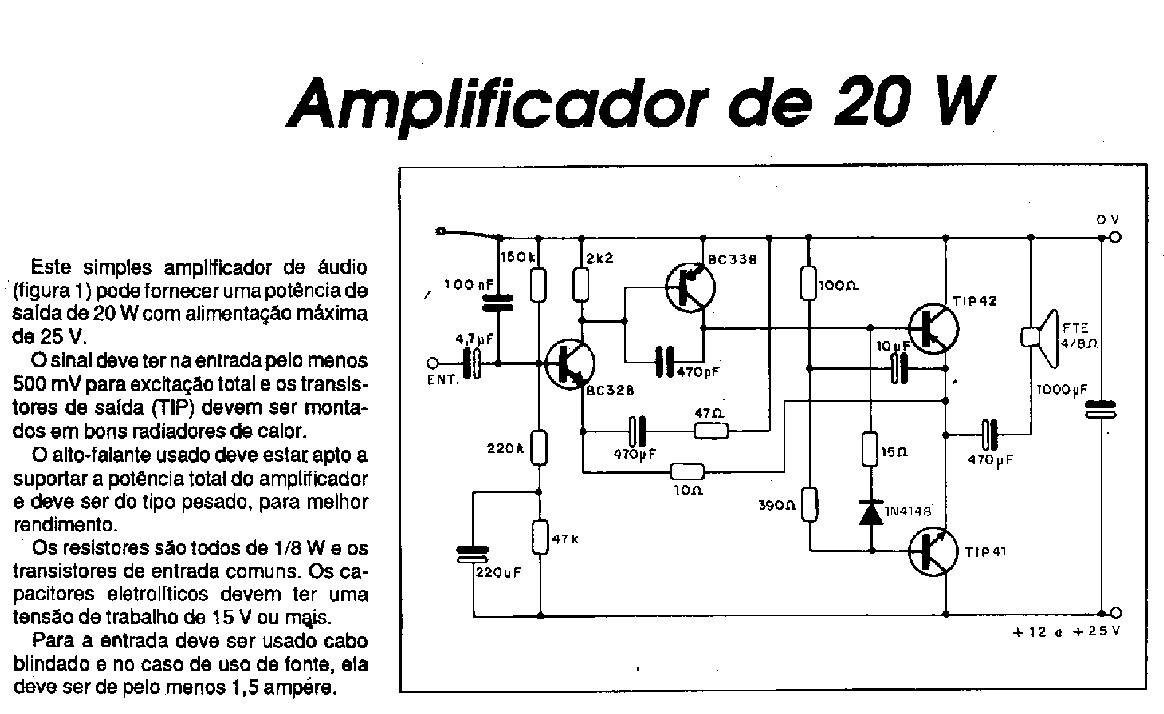

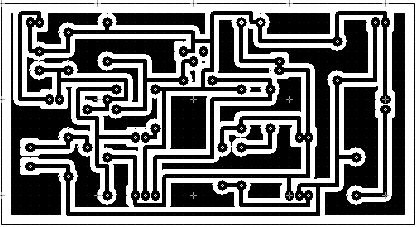

bem eu encontrei um esquema de um amplificador simples usando o tip41 e tip2 fiz um layout usando o programa LiveWire, acho que fisso tudo certinho mas ele não quer ligar não da sinal nenhum de vida, em baito tem a foto do esquema e do layout que eu fiz

post-763184-0-03721500-1429319776_thumb.


post-763184-0-70647500-1429319792_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Lamento, mas este circuito está errado.



Ops. Desculpe. ESTÁ TODO ERRADO!!! :(

De onde você tirou este circuito?

MOR_AL

Editado por MOR
  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Livrinhos do Newton Braga? porque eu tinha um assim, mas não me "atentei" a ele

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

@ilkyest

Fazer o quê. Tem gente que ainda acredita na velha revista.

Editado por xykoTE
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Lamento, mas este circuito está errado.



    Ops. Desculpe. ESTÁ TODO ERRADO!!! :(

    De onde você tirou este circuito?

    MOR_AL



    Lamento, mas este circuito está errado.



    Ops. Desculpe. ESTÁ TODO ERRADO!!! :(

    De onde você tirou este circuito?

    MOR_AL

    eu tinha colocado no google imagens: amplificador de 20w e a segunda foto foi essa ae. eu montei e vi que não não sinal algum, mas obrigado por me avisar achei que o erro tivesse sido meu

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Se ainda quiser fazer o seu amplificador para uns 20W, pergunte ao pessoal, que eles têm e já montaram.

    MOR_AL

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • alguém teria algum circuito de uns 20w ou mais que tem certeza que funcione?


    Neste estilo com fonte simples tem o IBRAPE.

    Logo logo o Paulo aparece comentando kkkk


    Pronto.

    Só montar que funciona.

    obrigado

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    do circuito acima só percebo a inversão dos símbolos  pnp-npn e estar 'plantando bananeira' e... algumas coisas esquisitas mesmo...

    Talvez o autor estivesse considerando o sentido real da corrente sei lá...

    em tempo: um de minhas 1ªs montagens foi um amplificador ~ = a este. Saída era com bd135...6

    abç

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    O que esta errado nesse circuito é somente as inversoes das setas dos emissores dos transistores, e um erro no driver....

    Este amplificador dara 20W a 4 ohms e fom 25V de alimentacao..

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Você já tem o pré-amplificador?

    MOR_AL

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @albert_emule,

    Nossa que saudades.... Meu primeiro amplificador foi o M-320 da Ibrape, e dentro pus um pré magnético M-204 .....

    Alguns anos depois, montei um com 2 M-150 .

    Olha, todos eles funcionam, mas todos queimam a saída com um curto..... Cansei de consertar eles kkkkkk !

    Paulo

    Editado por aphawk
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

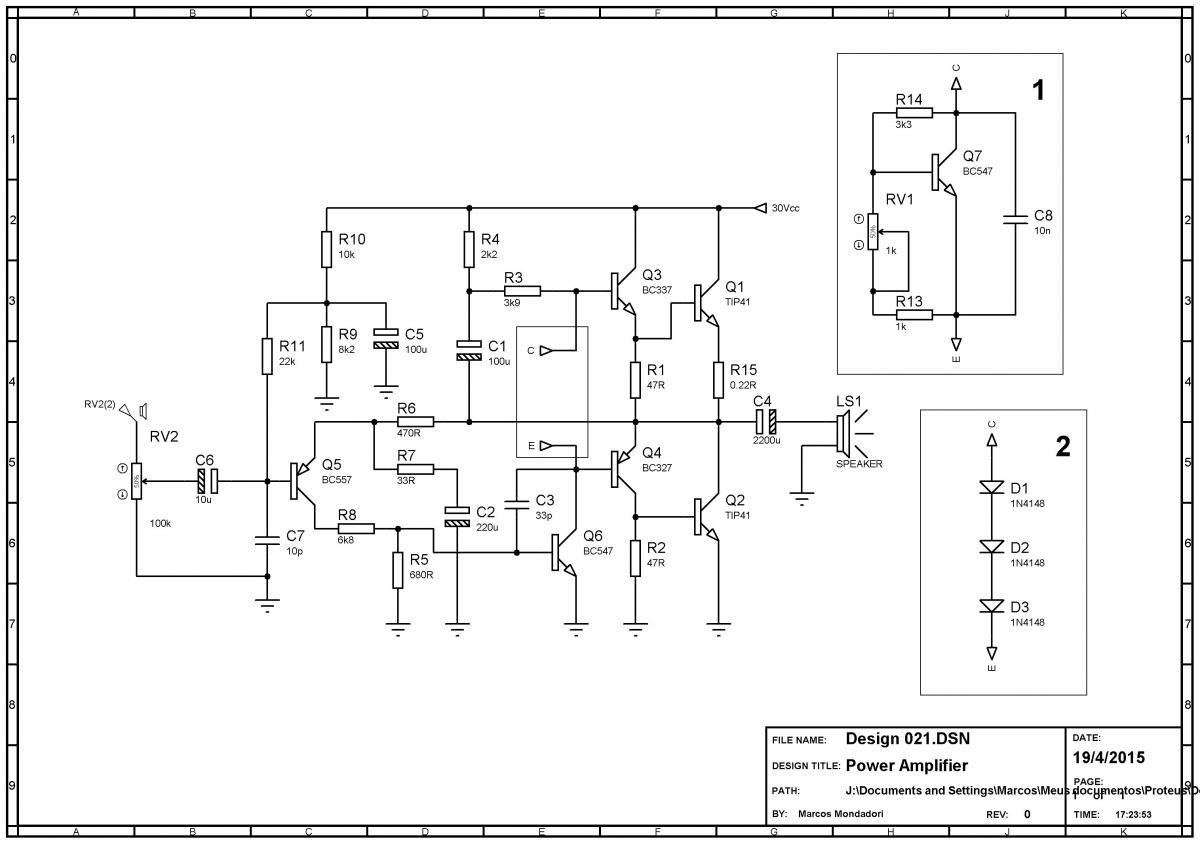

    Tenho varios projetos de amplificadores... Peguei uns dos meus e fiz umas alterações para 20W a 4R...

    No espaço vazio no amplificador voce deve usar um dos 2 circuitos ao lado...

    post-668745-0-59904000-1429484283_thumb.

    Calculei para ate 1Mhz de resposta!

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Tenho varios projetos de amplificadores... Peguei uns dos meus e fiz umas alterações para 20W a 4R...

    No espaço vazio no amplificador voce deve usar um dos 2 circuitos ao lado...


    Calculei para ate 1Mhz de resposta!

    to querendo montar esse, mas qual a diferença em usar o circuito 1 do 2?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Eu faria com o 1, mas pra voce coloquei o 2 também por ser mais simples...

    O 1 é melhor porque voce vai poder ajustar a corrente de repouso para o valor que quiser, com diodos nao vai ter ajuste... A corrente pode ser de 5mA... Ou ate mesmo 30mA e voce nao vai poder ajustar ela, mas funciona!

    Se for montar o 1, nao esqueca de ligar o amp com o pot virado para baixo, se estiver no maximo a corrente poderá queimar os transistores...

    A sensibilidade do amplificador e de uns 0.8V, funciona no computador, mp3 ou celular...

    Nao se esqueca de usar uma fonte bem filtrada e capacitor ceramico de uns 100n bem na entrada do amplificador...

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Serj Adam,

    Lembre-se que afixar os semicondutores do circuito 1 ou 2 ao dissipador de calor onde estarão os transistores de saida TIP.

    Seja o transistor, ou os 3 diodos, eles tem de estar acoplados térmicamente ao dissipador, usando pasta térmica própria.

    Paulo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Serj Adam,

    Lembre-se que afixar os semicondutores do circuito 1 ou 2 ao dissipador de calor onde estarão os transistores de saida TIP.

    Seja o transistor, ou os 3 diodos, eles tem de estar acoplados térmicamente ao dissipador, usando pasta térmica própria.

    Paulo

    @aphawk, esse é um detalhe que eu sempre esqueço e nunca faco... Kkkkk

    E bom fazer isso.. Mas se esquecer igual eu.. Nao pega nada kkkkk :D

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @mroberto98,

    Cada um sabe aonde amarra seu cavalo, certo ????

    Avalanche térmica sempre pode acontecer.... Claro que tem de escutar música bem alto, por bastante tempo, mas para quê correr riscos desnecessários? É melhor colocar do que ter de consertar.....

    Paulo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @aphawk ops falei besteira... Nos meus eu deixo a corrente quiscente cortada... :D

    Editado por mroberto98

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Vale a pena montar circuitos transistorizados. È só minha opinião.

    Existem tantos TDas na vida, ...

    http://eletronicos.mercadolivre.com.br/tda-2030

    ja montei vario amplificadores com tda, ja fiz alguns com o tda2050, o tda2030 o tda7294 e tambem com o tda7297. agora eu to querendo montar alguns transistorizados, não gosto de circuitos muito grandes porque eu faço minhas placas usando caneta não tenho impressora a laser e sempre quando o layout é muito grande eu costumo errarar

    Eu faria com o 1, mas pra voce coloquei o 2 também por ser mais simples...

    O 1 é melhor porque voce vai poder ajustar a corrente de repouso para o valor que quiser, com diodos nao vai ter ajuste... A corrente pode ser de 5mA... Ou ate mesmo 30mA e voce nao vai poder ajustar ela, mas funciona!

    Se for montar o 1, nao esqueca de ligar o amp com o pot virado para baixo, se estiver no maximo a corrente poderá queimar os transistores...

    A sensibilidade do amplificador e de uns 0.8V, funciona no computador, mp3 ou celular...

    Nao se esqueca de usar uma fonte bem filtrada e capacitor ceramico de uns 100n bem na entrada do amplificador...

    então vou fazer com o 1 mesmo, é até bom porque vou aprendendo a regular esses tipos de amplificador kkkkk.



    voce poderia me passar mais alguns circuitos de amplificadores? porque em breve vou querer montar mais alguns, não importa a potencia

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    A dica é você ir numa gráfica, que deve ter aos montes por aí.

    Não deve custar mais que 3 reais a impressão.



    Editado por albert_emule
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Quando eu nao sabia, eu fazia com TDA usando os circuitos prontos que o fabricante dava... Nunca mais fiz com TDA, todos meus amplificadores que monto sao projetados por mim, de alta fidelidade e velocidade...

    É aquele negocio... voce acha que tal coisa é a melhor ate ouvir uma outra kkkk

    voce vai montar esse? Quando? Quando montar avise aqui com resultados...

    Quando for ligar pela primeira vez, lique com uma lampada em serie para fazer o ajuste da corrente, gire o trimpot ate que o filamento da lampada fique quase apagado.. Lampada de 40W... Ou se nao quiser ir pelo brilho, meça com um multimetro em serie a corrente, ajuste para uns 15mA...

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Nao sei como eles fazem, mas se eles imprimei em tudo quanto é tipo de superficie...
