Fonte regulada de 12V x 2A a 3A

Recommended Posts

Boa tarde,

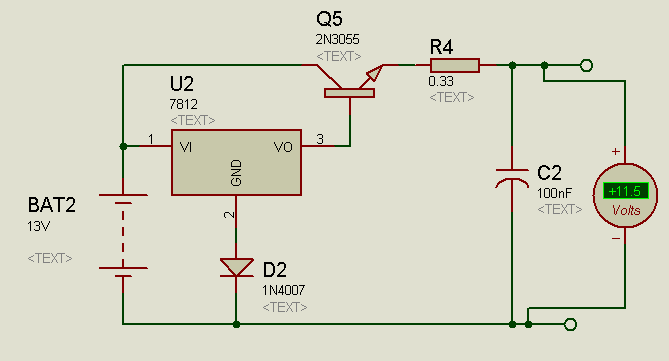

Segue dois circuitos em anexo que achei na internet e gostaria de saber qual dos dois pode me fornecer mais corrente, a aplicação e simples quero ligar na saída de um painel solar para ter uma saida estabilizada na faixa de 12V com 2 a 3 Ampere de corrente.



Editado por _xyko_
Mudança do título para ficar coerente com o tópico.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu não usaria nenhum dos 2. Usaria um LM350.

https://www.fairchildsemi.com/datasheets/LM/LM350.pdf

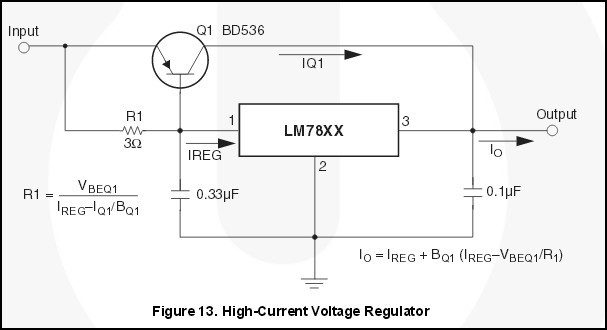

Ou o 7812 com booster de corrente PNP e corrente máxima limitada por um resistor.

78xx.jpg.fb9933d8f040fc376865373a230546c

https://www.fairchildsemi.com/datasheets/LM/LM7812.pdf

Usando um TIP42 pode limitar a corrente até 6A.

Não esquecer de colocar dissipador no transistor.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites



Nenhuma das soluções tuas vai operar de boa com 13 Volts na entrada. Nenhuma apresentará 12 Volts na saída. A tensão diferencial entre entrada e saída deveria ser mais alta, 14 Volts como mínimo..

Vai na solução do _xyko_..

É muito, mas muito melhor e de estabilidade superior em muito aquelas por ti apresentadas.

Das duas do _xyko_ a melhor ainda é usar o LM350 ou se desejares alcançar até 5A podes usar um LM338 e mais nada.. De graça ainda o regulador ficaria ajustável, de 1,2 a 13 Volts..

http://proesi.com.br/catalogsearch/result/?q=lm350



http://proesi.com.br/catalogsearch/result/?q=lm338



Para atender o desejado eu, fosse você, usaria uma dessas fontes de energia primária, antes do regulador..



http://www.nodaji.com.br/fonte-ind-15vdc-5a-110220-hiqua-rfc1505000002/p





  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

O faller observou muito bem. Nem mesmo as minhas soluções funcionariam com esta tensão de entrada. Com 13V vai dar pra regular no máximo uns 10.5V a 11V na saída.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • 5 minutos atrás, faller disse:



    Nenhuma das soluções tuas vai operar de boa com 13 Volts na entrada. Nenhuma apresentará 12 Volts na saída. A tensão diferencial entre entrada e saída deveria ser mais alta, 14 Volts como mínimo..

    Vai na solução do _xyko_..

    É muito, mas muito melhor e de estabilidade superior em muito aquelas por ti apresentadas.

    Das duas do _xyko_ a melhor ainda é usar o LM350 ou se desejares alcançar até 5A podes usar um LM338 e mais nada.. De graça ainda o regulador ficaria ajustável, de 1,2 a 13 Volts..

    http://proesi.com.br/catalogsearch/result/?q=lm350



    http://proesi.com.br/catalogsearch/result/?q=lm338



    Para atender o desejado eu, fosse você, usaria uma dessas fontes de energia primária, antes do regulador..



    http://www.nodaji.com.br/fonte-ind-15vdc-5a-110220-hiqua-rfc1505000002/p





    Faller, como foi mencionado no inicio, pretendo colocar isso na saída de um painel solar, este tem variação durante o dia podendo chegar aos 20V, os 13 volts foi apenas para simulação estou trabalhando com tensão em torno de 18V.



    O circuito postado pelo  _xyko_ no lugar do LM 78XX substituio pelo lm338, e mantenho o BD356?



    Outra duvida, este circuito só consigo testar montando o mesmo, no protheus não tem estes componentes?





    2 horas atrás, _xyko_ disse:

    Eu não usaria nenhum dos 2. Usaria um LM350.

    https://www.fairchildsemi.com/datasheets/LM/LM350.pdf



    Ou o 7812 com booster de corrente PNP e corrente máxima limitada por um resistor.

    78xx.jpg.fb9933d8f040fc376865373a230546c

    https://www.fairchildsemi.com/datasheets/LM/LM7812.pdf

    Usando um TIP42 pode limitar a corrente até 6A.

    Não esquecer de colocar dissipador no transistor.



    O lm350 no lugar do LM78XX?



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    simu_12v.jpg.253c56efacc1c17fa089cec870fEu já sugeri o TIP42. Se não tem, escolha outro PNP com corrente acima de 5A.



    Veja minha simulação no proteus 8

    Editado por _xyko_
    anexar imagem

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico

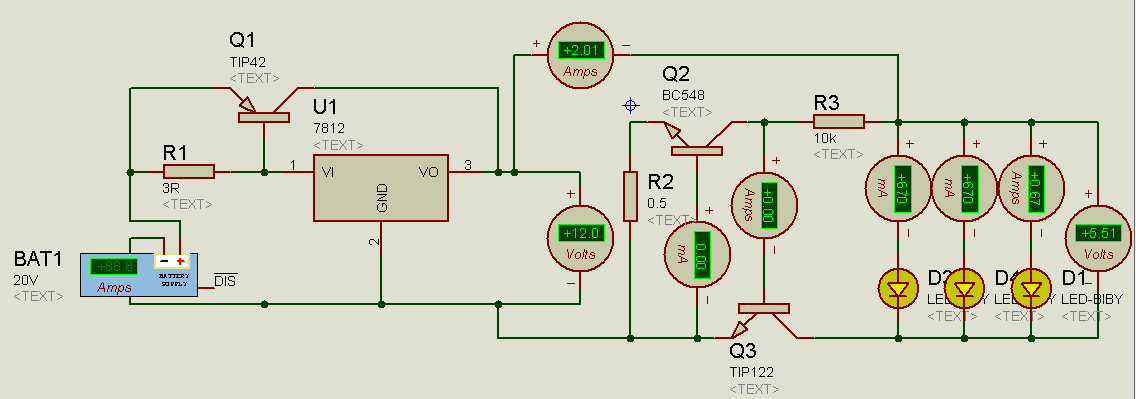

  • Agora consegui simular, protheus travando aqui, segue o circuito completo do que quero montar seria mais ou menos isso.

    1º uma fonte para estabilizar a tensão em 12 volts e depois um segundo circuito de uma fonte de corrente que peguei aqui mesmo no fórum, esta para regular a corrente na saída.



    segue o circuito, vocês acham que da para melhorar ou assim ta bom, vou ligar 3 leds de 12V 900mA.




    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Amigo, se o segundo circuito é para manter a corrente constante, não precisa regular com 12V.

    Dica: Coloque um resistor de 0.47R x 1W  em série com cada led para equilibrar as cargas, pois os leds têm tensões , mesmo que milivolts, diferentes. O que tiver a menor tensão vai "roubar" maior corrente da fonte que os demais.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Se fores fazer com o LM338 basta isso de circuitaria para obter um regulador ajustável de 11,4 a 13,2

    Volts, por potenciômetro, e com disponibilidade de corrente até 5 amperes..

    Regulador%20com%20LM338%20K_zpstwcxy8wx.



    http://proesi.com.br/componentes-eletricos/potenciometro-botao-e-knob/potenciometro-linear-sem-chave-23mm-220r.html

    http://proesi.com.br/lm338k-circuito-integrado.html

    Editado por faller

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Ainda falando sobre não precisar regular a tensão...

    LEDs precisam é de uma corrente regulada, independendo da tensão da fonte. Tendo esta corrente limitada, a tensão em cima dele se auto estabilizará.

    Portanto, se usares o LM338 indicado pelo faller e ter sobra de corrente ou LM350 para trabalhar no limite que precisa, basta isto.

    lm338.jpg.68248454a8e3dc9a3c9a8f4261c4cd

    O resistor para 2,7A será:

    I=Vref/R

    R=Vref/I

    R=1,24V/2,7A

    R=0,46ohm

    R comercial = 0,47ohm.

    Editado por _xyko_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Quando tens tensão constante e Vled que é aproximadamente uma constante, um resistor somente vai dar a corrente constante de que  led necessita.

    Gostaria de ver as características desses seus leds ou os dados ou o link do vendedor.

    Se desejares uma calculadora para descobrir o valor do resistor série a colocar use essa dai: http://ledcalculator.net/default.aspx?lang=pt-BR

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Boa tarde,



    faller segue o link do vendedor http://produto.mercadolivre.com.br/MLB-725571762-super-power-led-10w-branco-6000-6500k-promoco-r599-_JM



    _xyko_ então nas especificações dos led fala que a tensão maxima suportada e de 12V, dai a minha duvida em regular a tensão de saida para o led.



    segue as especificações.



    Cor: Branco

    Temperatura de cor: 6000 - 6500 K

    Potência média: 10W

    Tamanho (L x W): Aprox. 1,15 x 0,8 polegadas / 2,9 x 2 cm
         Emissores de luz parte - tamanho: 11 milímetros * 11 milímetros

    Tensão: 9-11V  (No Máximo 12v)

    Corrente (máx): 900mA

    Vida útil: 50000 horas ( Desde que usado de forma adequada)

    Ângulo de Luminosidade: 120°

    Fluxo luminoso: 900-1000 Lm

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Esse dai é um led de 10 Watts típicos, montado com 9 leds de 1 Watt, 3 conjuntos de 3 leds de 3,5V@300 mA

    Cada ramo deverá ser alimentado com 3 x 3,5 Volts = 10,5 Volts e como são 3 ramos demandando cada um 0,3A se tem 3 x 300 mA = 900 mA ou seja 0,9A



    Cada led 3,5V x 0,300 = 1,05 Watts x 9 leds no total do array = 9,45 Watts, os 10 Watts praticamente do arrays



    Cálculo do resistor série a partir de 12 Volt

    Rsérie = (12V - 10,5V) / 0,900 = 1,5/0,900 = 1,67 Ohms

    Ou, pela calculadora e suando valores comerciais de resistores

    http://ledcalculator.net/default.aspx?values=12,10.5,900,1,0&lang=pt-BR



    Resistor de 1,8 Ohms x 2 Watts







    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Senhores, fui ate uma loja de eletronica aqui para comprar os componente sugeridos, não encontrei o LM338 nem o LM350, tinha apenas o tip42 e os componentes para montar o ultimo circuito que postei, e não é que funcionou;



    Como o faller sujeriu coloquei um resistor de 1,8R 2W em cada led e o brilho ficou igual quando ligado com o driver que veio junto.



    Próxima semana vou procurar o LM338 para montar o circuito proposto, ate la vou testando o circuito como esta a seguir.



    Obrigado pela colaboração _xyko_ e faller.




    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Curiosidade: Os leds não eram de 900mA cada ?

    Coloque o voltímetro em paralelo com 1 led pra ver a tensão dele.

    Editado por _xyko_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Quando calculei o resistor para colocar em série com o led era para 1 led..

    Estás colocando ai 3 led's de 10 Watts.. É isso??tensão do res

    O valor do resistor, se for isso, está errado..

    Sempre a tensão sobre o led multiplicada pela corrente por ele tem de totalizar 10 Watts ou aproximado..

    No teu caso ai a corrente em cada led é de 1,63 Amperes e a tensão sobre ele é de (12-(1,8 x 1,63))= 9,07

    O produto será de 9,07 x 1,63 = 14,8 Watts. Estás sobrecarregando cada led em 48%. Vai reduzir sua vida útil..

    Ou tem dados errados nas características desses leds dai..

    Editado por faller
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Do jeito que está:

    Tensão no resistor = 1,8R x 1,63A = 1,9

    Então a tensão dos leds seria de 10,1V

    Na simulação o resistor deveria ser:

    1,9V / 0,9A = 2,2 ohms



    Tensão: 9-11V  (No Máximo 12v)

    Por isso sugiro fazer a fonte de corrente contínua de 2,7A para distribuir entre os 3 leds, sem regulagem de tensão, pois nunca saberemos exatamente a tensão dos LEDs.

    Com esta margem de 2V na tensão do LED, só mesmo testando resistores e medindo a corrente, na prática, pra descobrir o ideal em fonte com tensão regulada. Não dá pra simular.



    Editado por _xyko_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Desse modo o valor do resistor para chegar ai perto dos 0,90 Amperes deveria ser de R = 2,9/0,9 = 3,3 ohms por 5 Watts. Pode até colocar 2,7 Ohms x Watts..

    Só para colaborar..

    Editado por _xyko_
    Retirar citação não mais necessária.
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    29 minutos atrás, faller disse:

    Desse modo o valor do resistor para chegar ai perto dos 0,90 Amperes deveria ser de R = 2,9/0,9 = 3,3 ohms por 5 Watts. Pode até colocar 2,7 Ohms x Watts..

    Só para colaborar..

    Tem toda razão. Obrigado pela correção. Também corrigi no post e retirei a citação para os que leem só o post de cima não se enganem.

    Troquei o 2 pelo 1... madrugada de domingo... hehehe

    Aí bate a conta: 2,9V/1,8V = 1,611... valor aprox. da simulação.



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 11 horas atrás, _xyko_ disse:

    Curiosidade: Os leds não eram de 900mA cada ?

    Coloque o voltímetro em paralelo com 1 led pra ver a tensão dele.

    Bom dia,



    Já saiu o sol e por sinal ta forte hoje, mas vamos la, fiz as medições no circuito segue os valores:



    Hora da medição: 09:05

    Tensão do painel com circuito aberto: 20,4V

    Tensão de entrada da fonte(ultimo circuito que postei): 12V

    Tensão de saída do circuito sem carga: 11,7V

    Tesão de saída do circuito com carga: 9,7V

    Tensão no Led: 8,9V

    Tensão no resistor (2,2R): 0,8V

    Corrente em 1 led: 350mA

    Corrente nos 3 leds: 1,14A



    As 12:00 horas vou medir novamente para ver com a luminosidade máxima se os valores mudam.



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 1 hora atrás, _xyko_ disse:

    Tem toda razão. Obrigado pela correção. Também corrigi no post e retirei a citação para os que leem só o post de cima não se enganem.

    Troquei o 2 pelo 1... madrugada de domingo... hehehe

    Aí bate a conta: 2,9V/1,8V = 1,611... valor aprox. da simulação.



    Bom dia,

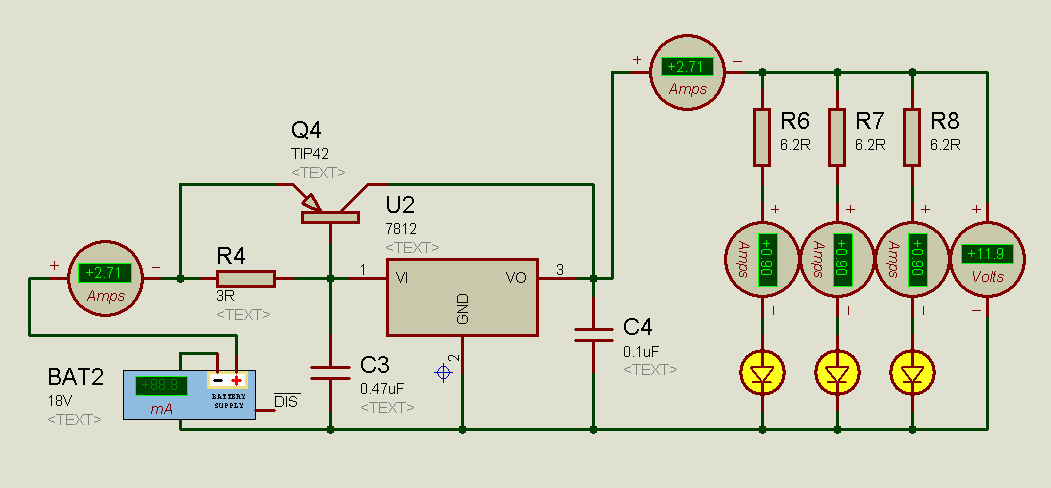

    Na simulação fui trocando ate que encontrei um valor entre de 6.2R para ficar em 900mA, mas como você mesmo falou só na pratica mesmo para saber o valor exato colocar e não queimas ou diminuir a vida útil dos leds, este valor de resistor não tenho aqui mas vou ver se consigo dirante a semana e vou postando o resultado.


    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Acho que não entendeu.

    Tem que colocar o voltímetro em paralelo com um dos leds. A fonte já é conhecida.

    Aí saberá qual é o valor da tensão do led. Já sabendo, coloque 3 leds em série por malha e verá que o valor do resistor deve cair consideravelmente.



    Editado por _xyko_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 48 minutos atrás, _xyko_ disse:

    Acho que não entendeu.

    Tem que colocar o voltímetro em paralelo com um dos leds. A fonte já é conhecida.

    Aí saberá qual é o valor da tensão do led. Já sabendo, coloque 3 leds em série por malha e verá que o valor do resistor deve cair consideravelmente.



    Desculpe,

    Segue o voltimetro conforme orientado.



    Na simulação tem uma tensão de saida do circuito de 11,9V e no led de 6,35V, ja no circuito montado tem uma tensão de 11,7V na saida do circuito e  9,9V em paralelo com o LED.




    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Clique 2 vezes sobre o led e mude a tensão direta (forward voltage) para 10V (valor médio do seu). Depois faça a simulação e mostre o resultado.

    lumiled.jpg.9abf3b756bd1a30d3bfdcaa21a03
