Montando um qgd pequeno com tomadas, interruptores e amperímetro ac. sugestões

Recommended Posts

Ola pessoal. Pra quem não sabe, ou não viram, eu tenho um desktop "bem diferente"... vide minha assinatura.



Buenas. Estou atualmente com dois filtros de linha aqui. Um ligado no outro. O segundo só será ligado quando eu precisar de uma das impressoras. O primeiro tem PC, monitor, e demais equipamentos ligados nele.



Vamos aos fatos: Por mais tomadas que tenha uma casa, um quarto, sempre existirão móveis na frente, diria a lei de Murphy. Ok... então hoje minha situação são dois filtros de linha, que não tem jump nos fusíveis, cumpre observar, mas que estão com tomadas cheias. Ainda, liga um, liga tudo....Salvo as impressoras, que eu tenho um certo controle (tá, liga um, liga 4) ainda assim, ficam equipamentos sem necessidade ligados.



Em que eu pensei foi o seguinte. Usar uma caixa de passagem, tomadas 3 pinos 10A, interruptores de 10A, ou ainda 6A (foi o que achei), para setorizar as ligações.



Na caixa, ainda, irá um amperímetro/voltímetro AC, e um disjuntor de 20A.



As tomadas invariavelmente, por uma questão de conveniencia, tem de ser de embutir, e redondas (serra copo, sabe como é).



Os interruptores estou procurando os que chaveiem fase e neutro. LED é opcional. Pensei em chaves gangorra, como as que vem em alguns filtros de linha.



Tomadas selecionei algumas, como estas:

http://produto.mercadolivre.com.br/MLB-714336512-tomada-de-embutir-2pt-redonda-nbr14136-10a-preto-jng-_JM



e caixa de passagem

http://produto.mercadolivre.com.br/MLB-730975490-caixa-de-passagem-light-steck-300x220x120-cega-opaca-sex-322-_JM



Abaixo eu tenho disjuntor de 20A, para chavear geral e o amperímetro, é claro.



Para ligar as tomadas, uma a uma, eu usarei cabos rígidos de 1mm que tenho. Julgo dar certo. Para fazer as ligações do disjuntor até as tomadas, usaria duas seções de cabo 1mm, tipo as distribuições que são feitas em tesouras, nas casas.



A polarização, eu cetificar-me-ei que está correta por chave teste, é claro. Contudo, a tomada onde isto estará ligado, não tem aterramento. Isso meus amigos, não há aterramento, e não tem como fazê-lo. O banheiro, que está próximo, também não tem aterramento no chuveiro.



Pergunto-lhes. Algum instrumento a mais de controle eu teria de usar? Na pior das hipóteses esse sistema não verá mais que 2000W incluo aí todas impressoras ligadas, overclock no pc, bomba do aquario ligada, e, enfim... tudo isso ligado... A tomada geraç tem cabo 2mm, com disjuntor 15A que cai.. (lhes digo que cai, infelizmente já testei)





Editado por ilkyest
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Bom, as chaves gangorra achei, 220V/6A, as mais baratas foram estas, mas é tres terminais. 6 Terminais tá caro, vixi....

    http://www.soldafria.com.br/chave-gangorra-kcd1-102-verde-3-terminais-p-2860.html



    Vamos ao word/paint durante a noite. Posto-lhes a "ideia"





    Voou ter de comprar veda-calha, para colar os plásticos

    Editado por ilkyest
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Esse disjuntor de 15A não deveria cair. Será que está descalibrado? É curva C?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Ricardov Na verdade ele caiu por um curto que ocorreu aqui. Não neste QGD que está sendo montado. Agora que estou me lembrando, aparentemente a caixa de metal da tomada está bem aterrada. No fim de semana eu vou testar se ela está aterarrada, e se o terra esta´bom, pode ser que meus problemas estejam solucionados por aterramento

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Dom Bonilla  não... eu sei que não é caixa de passagem. Mas o preço de um e outro é o esquema. Mas a caixa em questão será de passagem.



    Quanto À tua sugestão, tens ideia quanto custa isto? fora de cogitação (já vi)...

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Sugiro que antes de fazer qualquer coisa, dimensione o seu consumo.

    Por mais aparelhos que tenhas ligado no mesmo filtro, possivelmente este filtro suporta a corrente. Utilize filtros de boa qualidade, observe a corrente máxima especificada pelo fabricante. Em seguida some todas as potências máximas dos aparelhos ligados, lembro (Potencia = tensão * Corrente), na etiqueta das fontes, você encontra esses dados.

    Caso, seja possível, que a corrente consumida ultrapasse a suportada pelo filtro, volte a pensar nesta solução.



    Se possível, liste aqui todos os equipamentos conectados ao filtro.

    Editado por ljMonteiro

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @ljMonteiro A carga não é alta, e sim, um filtro de linha seria suficiente, contudo, como eu citei, eu quero por um amperímetro (que já tenho)



    Meu objetivo é ter um QGD para o computador, do qual eu posso ligar tudo o que eu uso, atualmente, mas só manter ligado aquilo que preciso, coisa que hoje com os filtros de linha eu, de certa forma, não tenho.



    Em tempo, a alimentação desse QGD dar-se-á por cabo PP 3x2,5mm

    Editado por ilkyest
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @ilkyest , por que não fazes algo assim?





    Podes montar um excelente filtro de linha em um gabinete de estabilizador ou algo do tipo, colocar o amperímetro, voltímetro, etc. O gabinete de estabilizador tem as tomadas que você necessita e bastante espaço para implementar praticamente qualquer projeto.



    Editado por ljMonteiro

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Eu tenho conhecimento deste post. Meu drama é que não tenho disponibilidade de um gabinete, e outra... eu preciso de várias tomadas. Maaas... agora tive outra ideia....



    http://www.lojaeletrica.com.br/tomada-para-piso-2pt-10a-vermelha-9775-6-bulding,product,2320101580132,dept,12008.aspx



    As tomadas para piso, claro... e estão mais baratas.....

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Pessoal.. novidades então.



    Consegui em duas eletronicas uns 9 estabilizadores, que me renderam 3 réguas de tomadas, NEMA, do qual vou serrar a régua comum, os contatos, e ligar fio a fio. Nada que uma dremel e um pouco de paciência não faça



    As chaves também tirei destes... me rendeu bem. Gastei 120 pratas na caixa(uma grande e uma pequena)


    A pergunta que lhes faço é... existe um gabarito de furação para tomadas, estas de estabilizadores, para o padrão NEMA? ou é "a olho mesmo'?

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Se não me engano, tem umas alças plásticas de pressão, então o corte terá que ser na mão mesmo, sem gabarito. Meça 3 X e corte uma. Verá que há uma pequena aba. Esse é seu limite. Corte EXATAMENTE a metade do tamanho da aba. Vai sobrar para o acabamento e terá o espaço exato para o encaixe sem estragar as presilhas. Espero que tenha exposto corretamente e me feito entender. Mas gabarito é certo que não tem.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Dom Bonilla  eu vou fazer diferente. Visto que no Word eu me dou bem, melhor pelo menos que na vida real, vou imprimir um "gabarito" quadrado com a posição também dos interruptores.



    A folha A4 fica em uma área boa, bastante boa, sobrando espaços. Imprimo em papel foto, que é mais duro, daí só passar para a caixa. Ainda pensei em papel transfer, aqueles azuis de circuito, daí é só riscar por cima... mas acho que o papel foto será o escolhido.



    Hoje devo postar novidades.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Ok.. leiaute está definido... em pdf no anexo.



    Primeiro leiaute desenhado. Vamos comparar o tamanho das peças....







    Vamos ver na caixa








    Para alinhar, a própria furação já existente na caixa... Aqui será nossa folha.




    Um pouco mais para o lado, para garantir que não fiquem justos.







    Vamos baixar um pouco





    E agora no papel transfer








    caixa QGD.pdf

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Tudo pronto para o ferro elétrico




    E agora tudo pronto




    Efeito colateral é que o calor "embarriga" um pouco... não pode-se aplicar muito calor.








    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • E a batalha prossegue



    Tendo em vista que essa caixa não é uma caixa de passagem padrão, padrão para disjuntor não existe. Assim, aglgumas adaptações serão necessárias. Em tempo, serra copo só achei de 20, ou de 25mm... mostrarei que uma é estreita e outra, muito larga



    Eis a questão.. broca 20mm falta furo




    e a 25 sobra demais




    então me baseei em furos 20... a máxima é que adicionar sal no molho é melhor que ter de tirar depois....



    visual parcial




    Buenas que, após alguns furos, a bateria pediu água... então deixamos a philco recarregar




    Enquanto isso, pensemos em proteção. Para tal um disjuntor siemens, que eu sei que vai cair... de 16A. O ideal seria 10, mas eu tenho este a pronta mão.... então bora utilizá-lo, visto que esses disjuntores são beeeeeeeeeem sensíveis




    Enquanto isso, detalhes do amperímetro digital





    Continuando. essa não é uma caixa padrão de passagem. Assim a furação dela não é padrão para isso. Embora relativamente compatível, os padrões de altura são diversos... Assim, para usar o disjuntor, terei de bolar algo, com a ajuda da mestre deusa gambiarra (arra)



    para tal, vou usar uma chapa de aço, presente em algumas bases de monitores LCD. A furação é boa, e coincide com a furação do suporte do disjuntor
















    Suporte pro disjuntor colocado




    Agora a marcação do disjuntor...a parte visivel.. para tal eu empresto um esmalte de unhas da esposa, (sem ela saber) e pinto as bordas do disjuntor....




    E pressiono a base firmemente.



    Marcação base feita. Agora é só corrigir ou completar

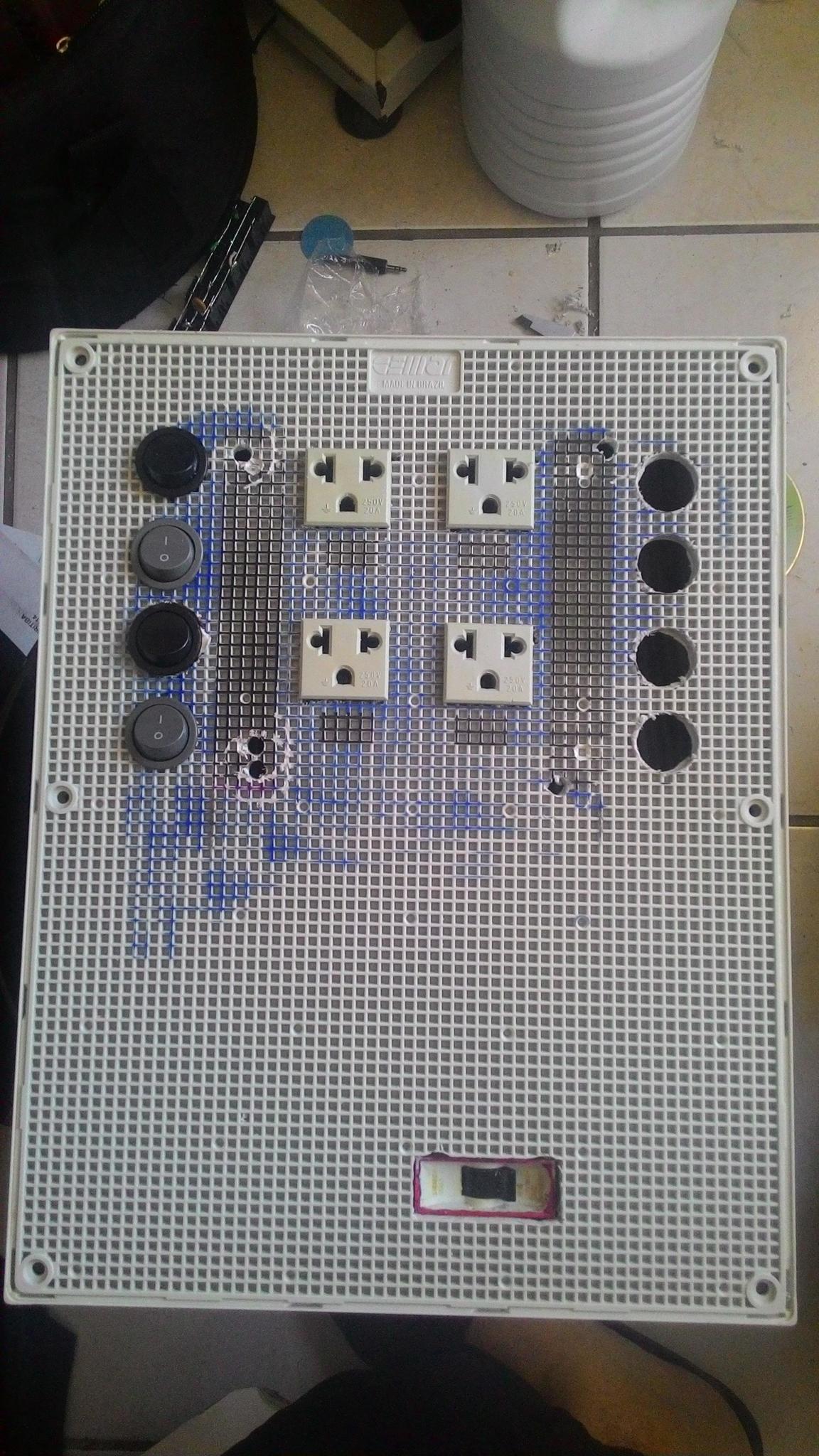

    Após algumas arranhadas de serra tico-tico.. a primeira tomada está posta...




    Editado por ilkyest
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Dom Bonilla  não achei aqui. Por isso tive de apelar, por padrão, à serra copo de 25mm e ir "alargando" até a tomada.



    Me ofeceram por 19 temers um kit de serra copo, mas tudo grande... não me adianta....

    Editado por ilkyest
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico

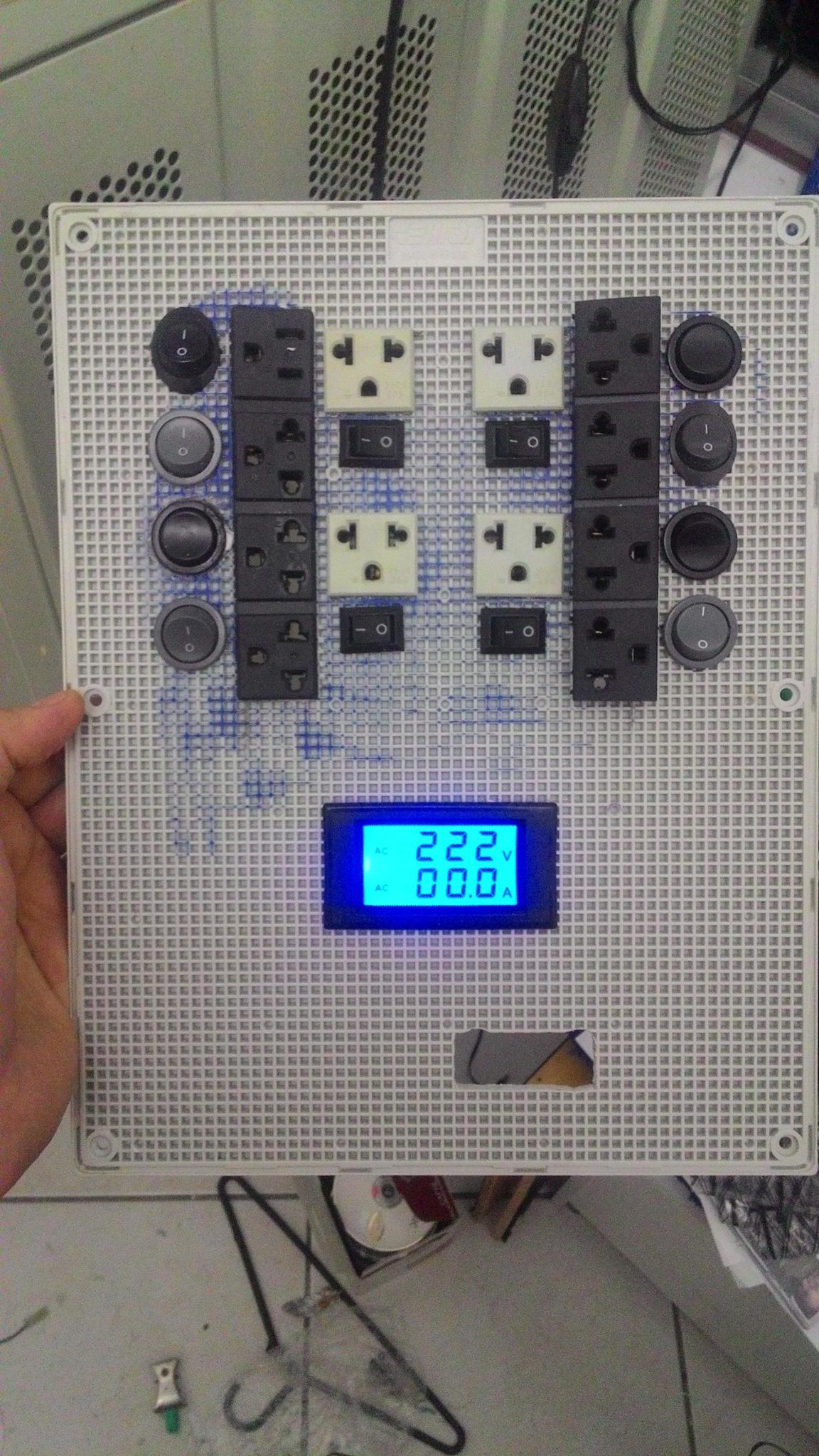

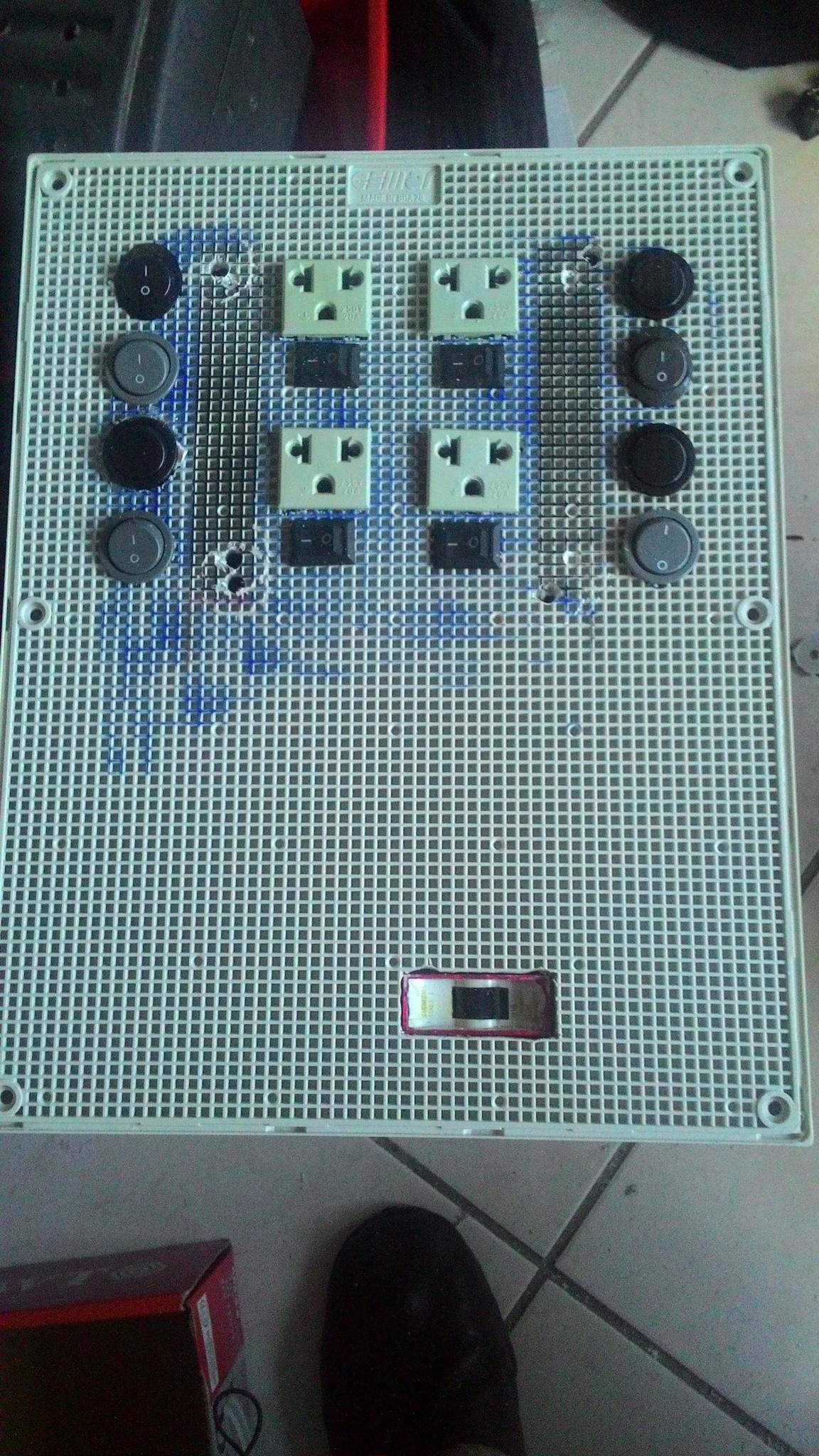

  • tomando forma








    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Bom.. primeira parte, a mais demorada, está ok... agora a mais técnica.. que é a ligação dos fios... Mas isso irá ser amanhã. Hoje vou tomar uma gelada e descansar


    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Esse disjuntor é B16, (16 ampères, curva B, rápido, indicado para cargas resistivas). Existe o de curva C, menos sensível, usado em circuitos com características indutivas.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Ricardov eu já tinha ele. Eu sempre uso microondas com disjuntor, e esse aí estava sobrando. O único sobrando, ou melhor, OS que tinha de curva C era um de 30 e um de 60A.... então achei melhor esse mesmo. E é SIEMENS que eu sei que é disjuntor, e não chave seca

    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @ilkyest é que você comentou que esse disjuntor é bem sensível e é mesmo devido a curva B, que desarma com corrente entre 3 e 5 vezes a corrente nominal. O curva C é entre 5 e 10 vezes. De fato, Siemens é material de ótima qualidade. Muito prático esse seu painel.

    Editado por Ricardov
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Após muuuuuuito tempo, terminei "só de raiva" o projeto. Não aguentava mais olhar para essa caixa, e pensar no que gastei nela, e decidi arrumar tempo e terminar. Próximo será a luz de led.

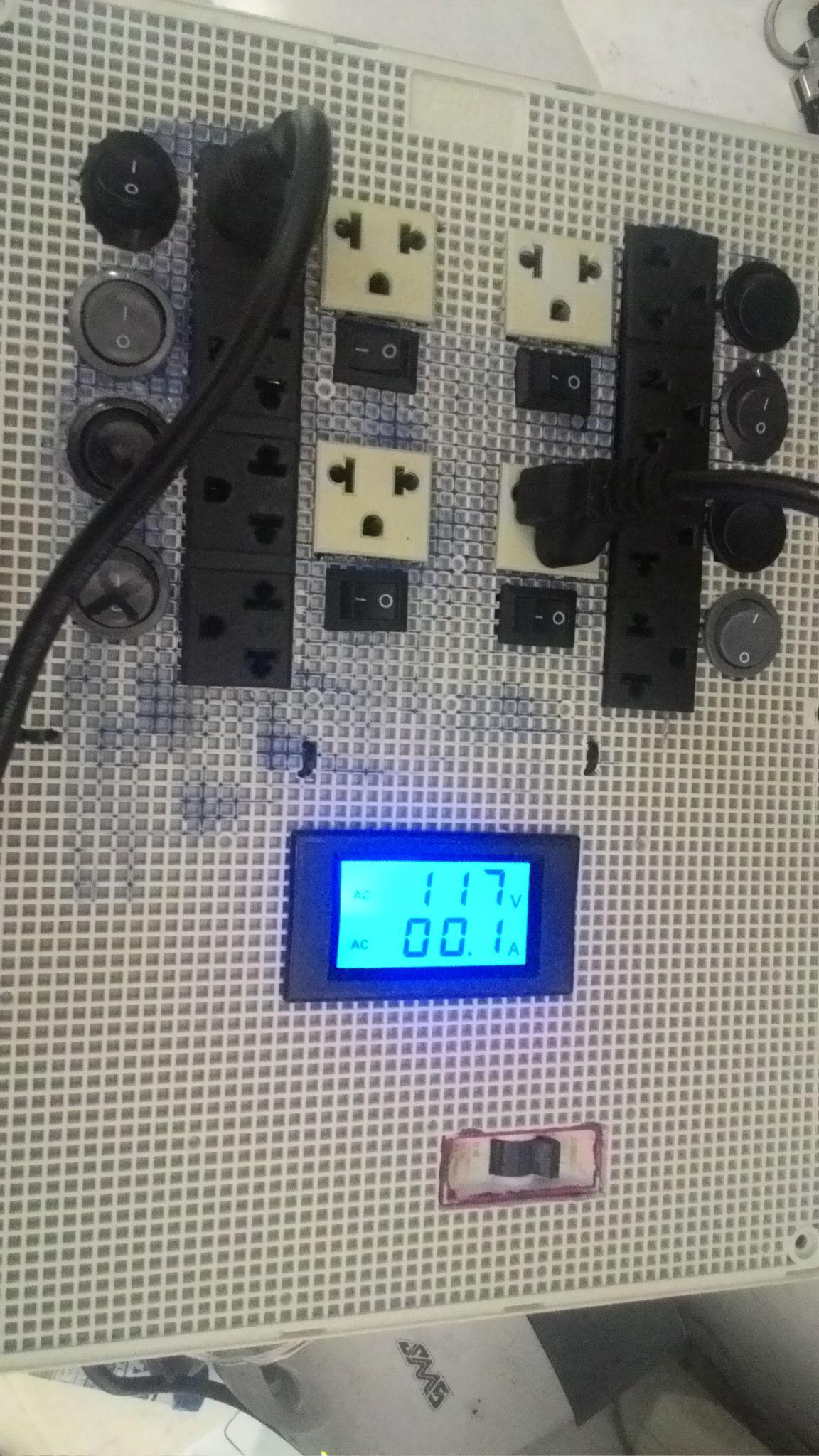

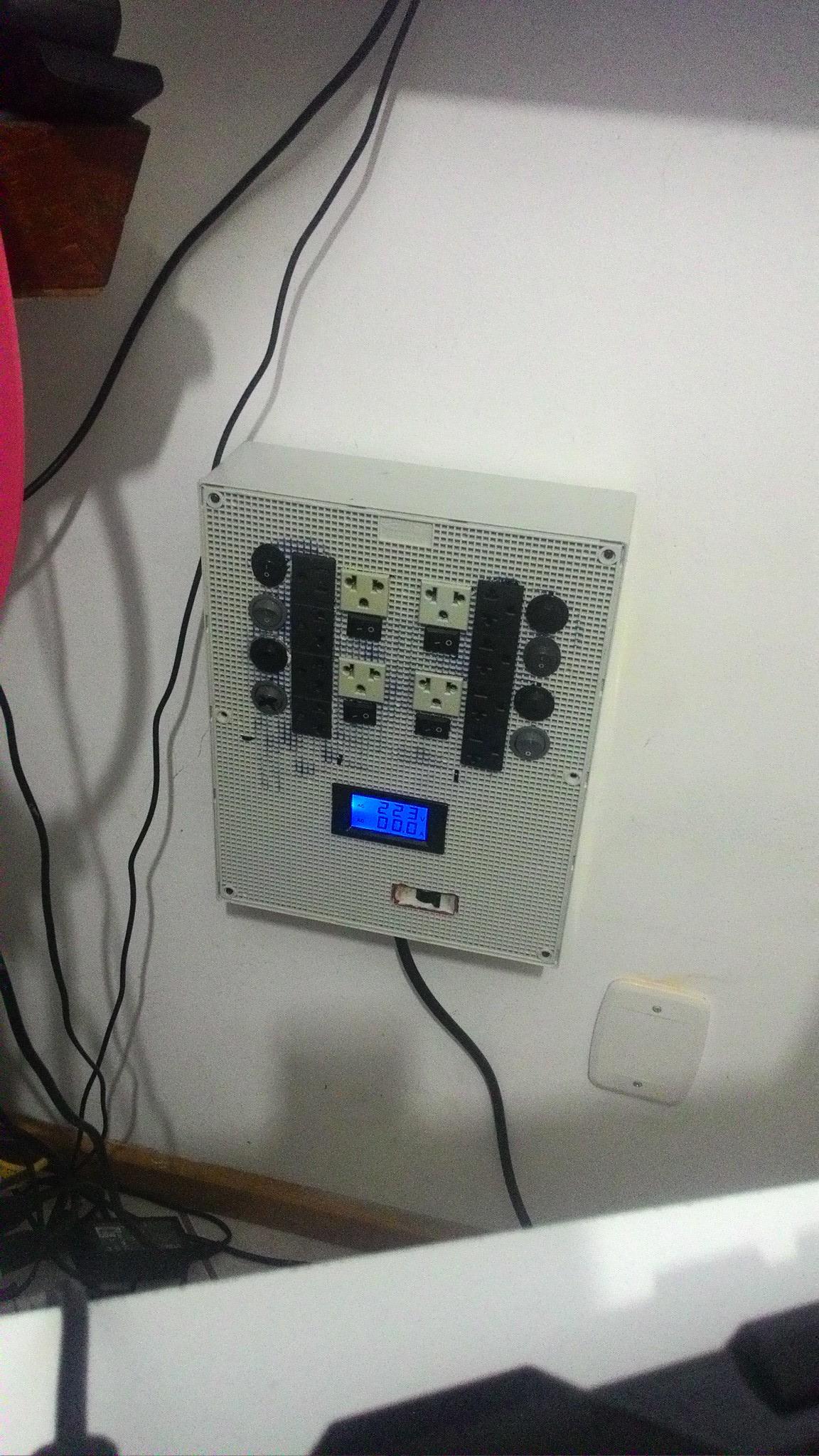

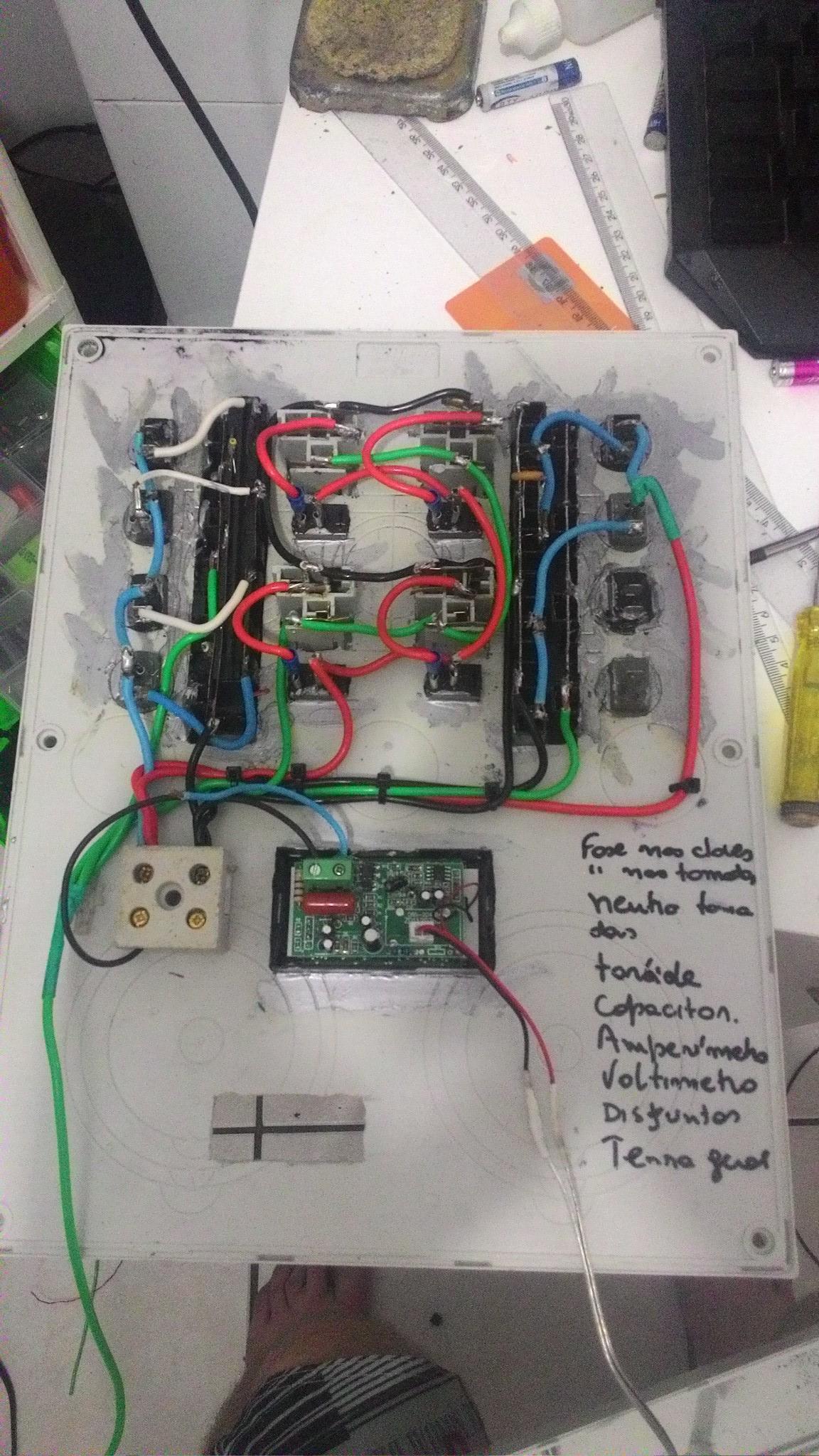

    Deixo-lhe fotos, e a foto final, só faltando ligar os componentes.









    V_20170308_231540.mp4

    V_20170308_231627.mp4

    adicionado 0 minutos depois

    Para não me incomodar, usei um cabo PP 3x1,5mm que acho que não me incomodará.
