Circuito la4289n amplificador

Recommended Posts

Galera preciso muito da ajuda de vocês pretendo fazer um amplificador caseiro com esses ci de TV só que apenas achei esse LA4289N e o único esquema que achei foi o do datachit mais não consigui entender muito falta partes no desenho como positivo entrada tensão, local do falante entrada se alguém puder me ajudar nesse esquema agradeço desde já  não encontrei em lugar nenhum algum esquema pra esse ci se alguém quiser realiza essa proeza será o primeiro


  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

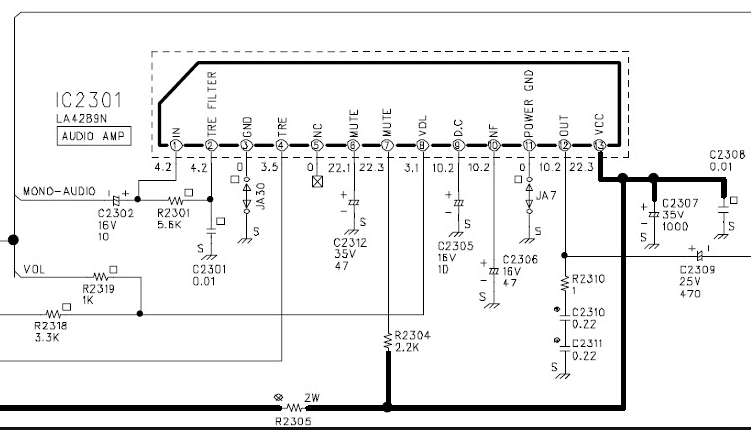

Negativo do C2302 - entrada de áudio

Pino 3 - GND

Pino 8 - Controle de volume, suponho que o pino do meio de um potenciômetro deve ser ligado ali, os outros dois pinos do POT vão ao +5V e ao GND. Um potenciômetro de 10k serve.

Pino 11 - GND

Negativo do C2309 - Alto Falante, o outro fio do alto falante vai ao GND.

Pino 13 - +VCC (22V)

Os outros pinos que eu não mencionei, ligue da forma que está no esquema com os mesmos componentes.



E como diz a @Isadora Ferraz essa é mais uma coincidência temporal do nosso fórum:



Editado por Mestre88
