Carga Eletrônica

Recommended Posts

Boa noite pessoal !!!

Estou com um problema, para medir corrente em um voltímetro/Amperímetro digital , segue link do mesmo: http://loja.multcomercial.com.br/voltimetro-yb27va-dc4-5-30v-10a.html , o referido aparelho, está funcionando perfeitamente , pois o testei em uma fonte de bancada, aplicando cargas com diversos aparelhos, e as medidas de tensão e corrente, bateram com o display da fonte de bandada e também com meu multímetro e um amperímetro digital.

Mas quando coloco a CARGA ELETRÔNICA, o maldito só funciona a tensão, a corrente nega-se a aparecer no visor do aparelho, mas quando coloco o amperímetro no fio amarelo, conforme desenho, a corrente está lá.

Alguém já passou por isso, e pode me ajudar ????

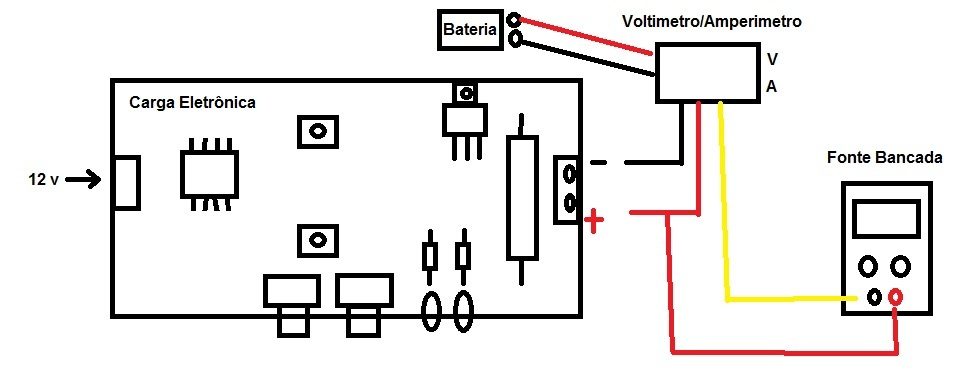

Sem título.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se eu entendi direito isso acontece por que você está usando a fonte em teste para alimentar o volt/Amp

Use uma fontezinha de celular para alimentar o volt/Amp  e a fonte em teste ligada como no seu esquema.

Isso resolve, se é que eu entendi direito seu problema.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • CesarDelta1, obrigado por responder, Já estou usando uma bateria de 9v para alimentar o Volt/Amp, separadamente conforme o desenho postado, para evitar qualquer interferência, o interessante é que quando eu coloco meu amperímetro no fio amarelo, a carga está lá, mas o aparelho não Lê, já tentei colocar aquele fio amarelo da corrente, em vários pontos da fase negativa da carga, mas nada.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Tente ligar assim, é a maneira recomendada pelo fabricante.

    Lembrando que os fios vermelho e preto finos são alimentação do Volt/Amp e os amarelo fino, vermelho e preto grossos são medição de tensão e corrente respectivamente.

    volt amp.jpg

    Editado por cesardelta1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • CesarDelta1, obrigado por responder novamente, já tentei fazer isso, mas acontece que esse Volt/Amp, não aceita colocar o fio amarelo na fase positiva, a fonte de bancada avisa curto, esse aparelho trabalha com o fio amarelo, apenas na fase negativa.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Cara, tem coisa errada aí, eu já montei umas 5 fontes e 2 cargas eletrônicas com esses Volt/Amp e todos eles foram ligados assim.

    Para desencargo de consciência vou abrir uma das cargas para ter certeza e te dou um retorno.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 14 minutos atrás, cesardelta1 disse:

    Cara, tem coisa errada aí, eu já montei umas 5 fontes e 2 cargas eletrônicas com esses Volt/Amp e todos eles foram ligados assim.

    Para desencargo de consciência vou abrir uma das cargas para ter certeza e te dou um retorno.

    Obrigado pelo seu tempo e paciência,  vou aguardar pela sua resposta, eu posso estar enganado, mas pelo que entendi do fabricante do aparelho, e pelos testes que fiz, quando coloco o fio vermelho grosso no negativo e o amarelo grosso no positivo, a fonte de bancada, avisa curto.

    Editado por Garfield_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites



    A diferença é que as minhas cargas são para 50 e 100A e usam resistor shunt, então a ligação é diferente.

    Você já tentou trocar o amarelo pelo preto?

    No seu esquema, troque de lugar o amarelo e o preto, é o mais próximo da ligação da das minhas cargas.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 4 minutos atrás, cesardelta1 disse:



    A diferença é que as minhas cargas são para 50 e 100A e usam resistor shunt, então a ligação é diferente.

    Você já tentou trocar o amarelo pelo preto?

    No seu esquema, troque de lugar o amarelo e o preto, é o mais próximo da ligação da das minhas cargas.

    Sim, já fiz isso.......rsrsrsrsrsr.

    Já coloquei o preto no negativo da fonte de bancada, e o vermelho respectivamente, e o amarelo, já tentei colocá-lo em vários pontos da trilha negativa da carga eletrônica, para ver se aparecia alguma medição de corrente, inclusive, coloquei até um Shunt , para fazer uma experiência, mas nada deu certo



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Então não sei o que pode ser, desculpe por não poder ajudar.

    Aguarde mais alguma opinião.

    Abraço

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 3 minutos atrás, cesardelta1 disse:

    Então não sei o que pode ser, desculpe por não poder ajudar.

    Aguarde mais alguma opinião.

    Abraço

    Amigo, muito obrigado mesmo, agradeço pelo seu tempo e paciência, ficarei no aguardo para ver se alguém já teve o mesmo problema que eu, fique com Deus.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Será que o amigo faller , não poderia ajudar ????

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_ ,



    Olhe isto :






    Esse é o esquema de ligação recomendado pelo fabricante desse aparelho.



    Na versão de corrente até 10A, que é a sua, pode eliminar o shunt, ou seja, use um curto-circuito no lugar dele, justamente no lugar do X entre o fio amarelo grosso e preto grosso.



    Repare que no lugar do motor aí da foto, tem de ficar justamente a saída de sua carga eletrônica !



    Paulo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 2 minutos atrás, aphawk disse:

    @Garfield_ ,



    Olhe isto :






    Esse é o esquema de ligação recomendado pelo fabricante desse aparelho.



    Na versão de corrente até 10A, que é a sua, pode eliminar o shunt, ou seja, use um curto-circuito no lugar dele, justamente no lugar do X entre o fio amarelo grosso e preto grosso.



    Repare que no lugar do motor aí da foto, tem de ficar justamente a saída de sua carga eletrônica !



    Paulo

    Aphawk, obrigado por responder, mas o que você quer dizer com curto circuito ???? , o que eu coloco no X ???

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_ ,







    Pera, acho que está errado !



    Ligue conforme esta imagem :



    100-PCS-LOT-0-28-YB27VA-DC-Red-LED-Volta









    Paulo

    Editado por aphawk

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 2 minutos atrás, aphawk disse:

    @Garfield_ ,



    Pode juntar todos os 4 fios que estão ligados no shunt !



    Paulo

    Vou testar e já te falo.............

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_



    Espere, veja o novo post  acima com a nova imagem mostrando a ligação, não tem de fazer nenhum curto no lugar do shunt !



    E não precisa juntar o fio amarelo grosso com o preto grosso !



    Produtinho com documentação meio complicadinha ..... o seu já vem com o fios grossos justamente para evitar o uso do shunt.



    Paulo

    Editado por aphawk

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 8 minutos atrás, aphawk disse:

    @Garfield_



    Espere, veja o novo post que mandei !



    Paulo

    Não funcionou !!!!!!!!!!! , já estou quase desistindo e comprando um voltimetro amperimetro, que leia corrente pelo positivo.

    Quando eu coloco um multímetro para ler a corrente pelo positivo, e um outro multímetro para ler a tensão pelo positivo, tudo ocorre perfeito, e as leituras são precisas, mas quando coloco esse maldito Volt/Amp, com leitura pelo negativo, nada dá certo.

    Editado por Garfield_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_ ,



    Ligou o fio amarelo na saída negativa de sua carga eletrônica, o fio preto ligado diretamente ao negativo da fonte, e o fio vermelho ligado junto com o positivo da fonte E o positivo da saída de sua carga eletrônica !



    Deve funcionar assim !



    Paulo

    Editado por aphawk
    trocar o sinal de interrogação por exclamação !

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 11 minutos atrás, aphawk disse:

    @Garfield_ ,



    Ligou o fio amarelo na saída negativa de sua carga eletrônica, o fio preto ligado diretamente ao negativo da fonte, e o fio vermelho ligado junto com o positivo da fonte E o positivo da saída de sua carga eletrônica ?



    Deve funcionar assim !



    Paulo

    Tá, e onde eu coloco o fio positivo da saída da carga eletrônica, pelo que você falou, é uma boa pergunta ???, coloquei fio vermelho da saída da carga, com o fio vermelho da saída da fonte, acredito que seja isso ??

    Se for, não funcionou....rsrsrsrsr

    Editado por Garfield_

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_ ,



    Eu já escrevi isso acima... mas saiu uma interrogação no lugar de uma exclamação kkkk



    Ligue o positivo da saída da sua carga eletrônica JUNTO com o positivo da sua fonte de alimentação e JUNTO com o fio vermelho grosso do seu medidor ! Os três vão ligados juntos !



    O fio preto grosso do seu medido vai direto no negativo da sua fonte de alimentação.



    E para terminar, o fio amarelo grosso vai ligado diretamente à saída negativa de sua carga eletrônica !



    Olhe novamente o esquema de ligação que eu postei por ultimo, o que não tem nenhum shunt.



    Vai funcionar !  Se não funcionar, você não ligou desse jeito correto, procure novamente, em ultimo caso mande fotos para eu conferir.



    Paulo



    Editado por aphawk

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 31 minutos atrás, aphawk disse:

    @Garfield_ ,



    Eu já escrevi isso acima... mas saiu uma interrogação no lugar de uma exclamação kkkk



    Ligue o positivo da saída da sua carga eletrônica JUNTO com o positivo da sua fonte de alimentação e JUNTO com o fio vermelho grosso do seu medidor ! Os três vão ligados juntos !



    O fio preto grosso do seu medido vai direto no negativo da sua fonte de alimentação.



    E para terminar, o fio amarelo grosso vai ligado diretamente à saída negativa de sua carga eletrônica !



    Olhe novamente o esquema de ligação que eu postei por ultimo, o que não tem nenhum shunt.



    Vai funcionar !  Se não funcionar, você não ligou desse jeito correto, procure novamente, em ultimo caso mande fotos para eu conferir.



    Paulo



    OK !! vou refazer todas as conexões novamente, revisar tudo e depois dou um toque para ver se deu certo, se não, mando as fotos, mas desde já, agradeço pelo seu tempo e paciência , abs.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Garfield_ ,



    Opa, legal meu amigo, manda bala aí, isso tem de funcionar hehehe !



    Paulo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
