Pc novo não liga


Posts recomendados

Boa noite. Eu espero que alguém me ajude. Estou desesperada.

Montei um pc, gastei uma grana e agora ele não liga.

Configuração

Placa-Mãe ASUS p/ Intel LGA 1151 mATX H110M-C/BR, 2xDDR4, HDMI/VGA USB3.0, 5X Protection, porta COM, header LPT, Chassis Intrusion

Processador Intel Core i5-6400 Skylake, Cache 6MB, 2.7Ghz (3.3Ghz Max Turbo), LGA 1151, Intel HD Graphics 530 BX80662I56400

Placa de Vídeo VGA Galax GeForce GTX 960 OC 4GB GDDR5 128Bits 7010Mhz PCI Express 3.0 DVI/HDMI/DP - 96NQH8DHD8Z4

Memória Kingston HyperX FURY 16GB (2x8GB) 2133Mhz DDR4 CL14 Black Series - HX421C14FBK2/16

HD Seagate SATA 3,5´ Desktop HDD 2TB 7200RPM 64MB Cache SATA 6Gb/s - ST2000DM001

Gabinete ATX Sharkoon Preto T3-W Blue

Fonte Cougar GX 800W V3



O problema é o gabinete com a placa-mãe. Não veio vários fios ou esse gabinete não tem. Antes de comprar vi várias pessoas elogiando.

Por exemplo o gabinete tem os seguinte fios -

1-conector hd

2-conector usb3

3-conector power sw

4-conector reset sw

5-conector hd audio



o problema é que na placa-mãe tem dois power o led e o btw. Liguei no btn o conector power sw. Não tem para o power led

o do hdd led e reset está ok.

o do hd audio liguei no aafp e o conector usb 3 no local indicado.

o pc não ligava aí usei dois conectores que não tinham nome. um no speaker e outro no clrtc(o problema é que são conectores de 3 pinos,faltou.



Fora isso a placa-mãe tem outros locais que ficaram sem conector(não tem no gabinete)

tpm/lpt/com1/usb 910/chassis/clrtc/cpv fan/speaker



Depois que improvisei o cabo sem nome no speaker o pc ligou. só que não aparece imagem no monitor. Nada de bios. O que posso fazer?



http://dlcdnet.asus.com/pub/ASUS/mb/LGA1151/H110M-C/E10930_H110M-C_UM_V2_web.pdf?_ga=1.182942182.13707577.1485016435(manual da placa-mãe)







Link para o comentário
Compartilhar em outros sites

Se teu problema é apenas ligar os fios da placa-mãe, fique tranquila.

Na pagina 25 do manual da tua placa-mãe, mostra como colocar os encaixes dos fios, na pinagem da placa-mãe.

Pagina 25, titulo System Panel Connector 10-1 Pin F_Panel

adicionado 7 minutos depois

Desenhe em uma escala maior para que possas te orientar ao fazer as ligacoes dos pinos.



pwr led = luzes indicadores de energia (ligado/desligado) do pc



pwr btn = conector de energia ligar/desligar o pc



hd led = luzes indicadores de energia do hd (ligado/desligado)



reset = conector de reset do pc



polos: (+)  =  positivo = qualquer cor , menos preto e ou branco

           ( -)  = neutro/negativo = sempre preto ou branco



obs: esse padrão de cores, é valido somente para os conectores do painel frontal do gabinete que é conectado a placa-mãe.

adicionado 18 minutos depois

relembrando:

polos: (+)  =  positivo = qualquer cor , menos preto e ou branco

           ( -)  = neutro/negativo = sempre preto ou branco

GND = GrouND = Terra (o isolamento/aterramento = nulo de energia)



Lembre-se que na pagina 23 do manual, mostra como conectar os conectores de energia da fonte atx, na placa-mãe. Sao dois conectores. um de 24 pinos e outro de 4 pinos. Os conectores encaixam perfeitamente, só existe uma unica forma de coloca-los. Nao force a entrada, se nao encaixar. Recorra a pagina 23 do manual para visualizar o local do encaixe.

Link para o comentário
Compartilhar em outros sites

10 horas atrás, Van Jacques disse:

Obrigada,pela resposta. O problema é que não tem fio pwr led.(tem problema?). Essa é maior dúvida se tem problema não ter o power led.

polos: (+)  =  positivo = qualquer cor , menos preto e ou branco

           ( -)  = neutro/negativo = sempre preto ou branco

não tem esses fios também.



10 horas atrás, Van Jacques disse:



Se teu problema é apenas ligar os fios da placa-mãe, fique tranquila.

Na pagina 25 do manual da tua placa-mãe, mostra como colocar os encaixes dos fios, na pinagem da placa-mãe.

Pagina 25, titulo System Panel Connector 10-1 Pin F_Panel

adicionado 7 minutos depois

Desenhe em uma escala maior para que possas te orientar ao fazer as ligacoes dos pinos.



pwr led = luzes indicadores de energia (ligado/desligado) do pc



pwr btn = conector de energia ligar/desligar o pc



hd led = luzes indicadores de energia do hd (ligado/desligado)



reset = conector de reset do pc



polos: (+)  =  positivo = qualquer cor , menos preto e ou branco

           ( -)  = neutro/negativo = sempre preto ou branco



obs: esse padrão de cores, é valido somente para os conectores do painel frontal do gabinete que é conectado a placa-mãe.

adicionado 18 minutos depois

relembrando:

polos: (+)  =  positivo = qualquer cor , menos preto e ou branco

           ( -)  = neutro/negativo = sempre preto ou branco

GND = GrouND = Terra (o isolamento/aterramento = nulo de energia)



Lembre-se que na pagina 23 do manual, mostra como conectar os conectores de energia da fonte atx, na placa-mãe. Sao dois conectores. um de 24 pinos e outro de 4 pinos. Os conectores encaixam perfeitamente, só existe uma unica forma de coloca-los. Nao force a entrada, se nao encaixar. Recorra a pagina 23 do manual para visualizar o local do encaixe.



Link para o comentário
Compartilhar em outros sites


adicionado 4 minutos depois

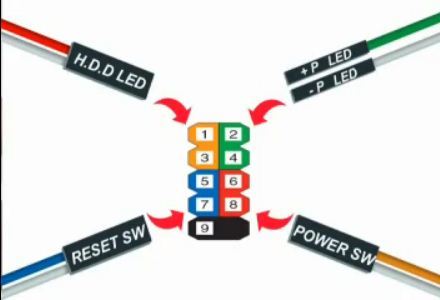

Sao estes os conectores que devem partir do teu gabinete para serem conectados a placa-mãe. o PLED sao os coenctores (verde e branco) que indicam se teu pc esta ligado ou desligado. O nao uso e ou a falta dele, nao implica em nada o funcionamento do pc. Via de regra, o mais importante é o POWER SW (laranja e branco), pois este liga e desliga o pc.. O RESET SW (azul e branco) serve para resetar o pc, quando este trava por alqum problema de software ou hardware.  Mas se faltar o PLWD nao havera problema.

Link para o comentário
Compartilhar em outros sites

6 horas atrás, Van Jacques disse:


adicionado 4 minutos depois

Sao estes os conectores que devem partir do teu gabinete para serem conectados a placa-mãe. o PLED sao os coenctores (verde e branco) que indicam se teu pc esta ligado ou desligado. O nao uso e ou a falta dele, nao implica em nada o funcionamento do pc. Via de regra, o mais importante é o POWER SW (laranja e branco), pois este liga e desliga o pc.. O RESET SW (azul e branco) serve para resetar o pc, quando este trava por alqum problema de software ou hardware.  Mas se faltar o PLWD nao havera problema.





Eu consegui. O pc liga, a ventoinha do processador roda. só que não faz aquele bip. Notei que a ventoinha da placa de vídeo não roda. Não sei se a fonte não está tendo força suficiente e o por isso não aparece imagem,devido ao não funcionamento da placa de vídeo. Acha que é isso? Outra coisa, pela embalagem a fonte é bivolt. aqui na cidade que estou morando a tensão é 220.

Configuração

Placa-Mãe ASUS p/ Intel LGA 1151 mATX H110M-C/BR, 2xDDR4, HDMI/VGA USB3.0, 5X Protection, porta COM, header LPT, Chassis Intrusion

Processador Intel Core i5-6400 Skylake, Cache 6MB, 2.7Ghz (3.3Ghz Max Turbo), LGA 1151, Intel HD Graphics 530 BX80662I56400

Placa de Vídeo VGA Galax GeForce GTX 960 OC 4GB GDDR5 128Bits 7010Mhz PCI Express 3.0 DVI/HDMI/DP - 96NQH8DHD8Z4

Memória Kingston HyperX FURY 16GB (2x8GB) 2133Mhz DDR4 CL14 Black Series - HX421C14FBK2/16

HD Seagate SATA 3,5´ Desktop HDD 2TB 7200RPM 64MB Cache SATA 6Gb/s - ST2000DM001

Gabinete ATX Sharkoon Preto T3-W Blue

Fonte Cougar GX 800W V3





Link para o comentário
Compartilhar em outros sites

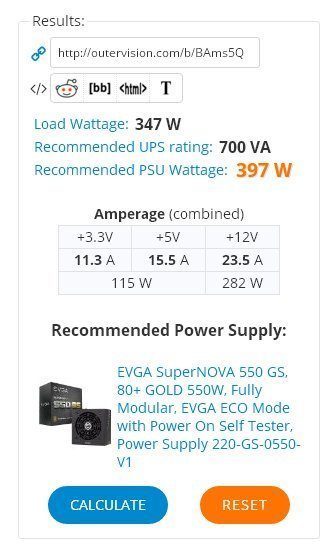

De acordo com a calculadora (que alguns nao aprovam...) o resultado foi:



http://outervision.com/power-supply-calculator







PC DESEMPENHO.jpg

adicionado 23 minutos depois

A fonte é excelente. Bivolt automatico. Basta conectar na tomada (e ou filyto de linha, e ou estabilizador, e ou no break (recomendado)), e ligar para funcionar.

Tua placa de video é offboard ?

Se a resposta for sim, verifique com o manual da tua placa de video, o procedimento correto para ligar o cabo de energia da fonte, na placa de video. O cooler do video tem que estar funcionando para o pc funcionar
corretamente, e na bios (pressionando a tecla DEL ao inicializar o pc), a opcao de video primario devera apontar para "slot pci-e"

Se a resposta for nao, verifique na bios (pressionando a tecla DEL ao inicializar o pc) na parte dispositivos onboard se o video primario é onboard. (normalmente por default, a resposta é que o video vga é o video primario), caso contrario aponta para "slot pci-e"

Provavelmente o video primario deve estar apontando para o dispositivo que nao esta sendo usado. Por isso nao aparece imagem. Corrija isto, e depois é só salvar as configuracoes da bios, e reiniciar o pc.
