Como evitar o retorno de 12V paralelo?

Recommended Posts

Sou iniciante em eletrônica, e preciso de uma orientação.
Estou instalando um video porteiro (made in china) que aciona uma fechadura eletrica HDL... até aí tudo bem, o video porteiro emite os 12 V, e abre a fechadura normal...
Acontece, que eu quero instalar agora uma botoeira externa (controle remoto embutido) próximo ao portão.
Esse sistema da botoeira funciona sozinho, ligado na tomada e tal, e também gera os 12V que abrem independente  do video porteiro.
Como o local onde eu devo ligar os 12V na fechadura é o mesmo para os dois casos, meu medo é que ao acionar a botoeira, esta gere uma carga de 12V que retorne pelo cabo do video porteiro, e acabe queimando o aparelho.
Dae vem a minha duvida: como posso fazer para que estes 12V gerados pela botoeira não retornem pelos fios até o video porteiro?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu acho que não teria o perigo de queimar nada, o único cuidado que eu acho que deve ser tomado é ligar positivo com positivo, caso seja corrente continua, para que se acionadas as 2 botoeiras ao mesmo tempo não haja curto circuito.

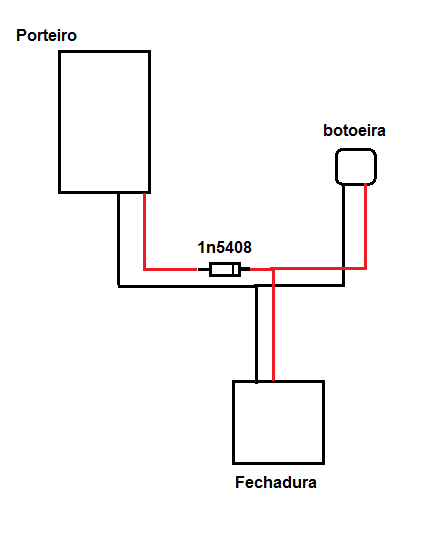

Mas caso você queira, também pode colocar um diodo no fio que vem do porteiro para a fechadura, assim:






  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Legal!
    Eu tava estudando e tava vendo extamente sobre os diodos... ele vai barrar o retorno mesmo da corrente então?
    E um 1n5408 será o suficiente para 12v?

    E desdejá,  muito obrigado Cesar!



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    26 minutos atrás, Flavio Chrun disse:

    Legal!
    Eu tava estudando e tava vendo extamente sobre os diodos... ele vai barrar o retorno mesmo da corrente então?
    E um 1n5408 será o suficiente para 12v?

    E desdejá,  muito obrigado Cesar!



    1N5408 é suficiente até mesmo para 800V, pode ligar sem problemas. A corrente dele é 3A, mas a fechadura não passa de 1A.
