Circuito temporizador com 2 tempos definidos

Recommended Posts

Olá , to precisando ajuda com um circuito temporizador.



O que preciso e que ao precionar um botão acione e mantenha acionado um relé por 3 a 4 segundos e ao precionar outro botão acione o relé (poder o mesmo ou outro rele )por 7a 8 segundos



agora vem a parte difícil (interessante ) eu tenho uma fonte 29v 1.5A que alimenta um circuito de sensor de toque que é usado pra reverter a rotação de motores dc.ou seja troca positivo pra negativo nas saídas, ele tem 2 relés internamente.



E o que quero seria isso ao tocar num sensor aciona se o relé por 3 a 4 segundos e ao tocar no outro aciona se o relé por 7 a 8 segundos.



seria possível montar um circuito assim?

agradeço por toda ajuda.

Editado por Jaime Francisco da Silva

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, Jaime Francisco da Silva disse:

O que preciso e que ao precionar um botão acione e mantenha acionado um relé por 3 a 4 segundos e ao precionar outro botão acione o relé (poder o mesmo ou outro rele )por 7a 8 segundos

Simples, só montar dois temporizadores separados. Se for usar o mesmo relé "junte as pontas" das duas saídas usando a lógica OU.

3 horas atrás, Jaime Francisco da Silva disse:

E o que quero seria isso ao tocar num sensor aciona se o relé por 3 a 4 segundos e ao tocar no outro aciona se o relé por 7 a 8 segundos.

Implemente o circuito de toque aos temporizadores.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  •



    Qual circuito temporizador devo usar já que a fonte e 29v, o 555 e fora de questão já que ele suporta ttensões até15v.

    Testei esse da foto e funciona , essa lista de componentes pra 12 v



    T1 e T2 – Transistor BC548 ou BC547

    R1 –  resistor 100 Ω x 1/8W

    R2 e R3 – resistor 10 k x 1/8W

    R4 –  Potenciômetro ou Trimpot de 500 k

    C1 – Capacitor  Eletrolítico 220uF x 25v



    pra 29v troquei T1 e T2 por bc337 , R1 usei 680r, R2 e R3 usei 38k  e C1 usei de 47 uf por 100v  e funcionou.



    Esses valores estão bons preciso mudar algo?

    Penso em usar 2 relés, e por serem difíceis de achar os de 29v usarei de 12 v com lm7812.

    Por isso pergunto se posso usar o 7812 pra 29v já que o tempo Max que ele será usado e apenas 8 segundos?










    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Se vai usar 7812 pra alimentar o relê, nada impede de usar o 555.

    Como a potência é baixa não há problema com a alimentação de 29V.

    Logo de cara pensei nesse circuito transistorizado, só que para temporizador uso um único transistor.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 5 horas atrás, Mestre88 disse:

    Se vai usar 7812 pra alimentar o relê, nada impede de usar o 555.

    Como a potência é baixa não há problema com a alimentação de 29V.

    Logo de cara pensei nesse circuito transistorizado, só que para temporizador uso um único transistor.

    Claro porque nao pensei nisso antes ,coloco os reguladores de tensão nas saidas do sensor de toque , assim posso usar o circuito original ou um 556,

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Por que "os reguladores de tensão"?

    Um só não está bom?

    Dá pra alimentar os relés, os 555 de sobra.

    Você quer juntar os dois projetos?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Sim@Mestre88 pretendo juntar os dois, penso q teria que ser 2 reguladores pois os sensores inverte a polaridade na saida, pois originalmente era usado pra reverter rotação de motores DC.

    assim eu pegaria o GND direto na fonte pra todo o circuito , e os positivos nas saida do sensor de toque.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Como é esse circuito de toque?

    Mostre aqui e aí vejo se podemos simplificar a coisa.

    Ainda não estou entendendo direito, você eliminou o motor?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Sim motor foi eleminado



    na primeira foto a parte de toque do sensor

    Na segunda foto os fios sao

    verde : vcc do circuito toque

    branco: Gnd do circuito de toque

    amarelo: positivo se tocado no sensor 1 e negativo se tocado sensor 2

    preto: negativo se tocado no sensor 1 e positivo se tocado sensor 2

    4° foto e da fonte

    5° foto parte interna do circuito  sensor de toque (note os relés que fazem a inversao de polaridade )

    Ultima foto do circuito de toque completo.






    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Agora sim eu entendi, eu não estava entendendo que o circuito de toque era algo comprado, pensei que foi algo que você fez.

    O que você tem que fazer é usar os fios amarelo e preto para disparar os temporizadores.

    Usando este circuito que eu postei em outro tópico fica fácil:


    Ali onde eu coloquei o pressostato, você liga o fio preto ou amarelo. R3 deve ser eliminado.

    Regule C1 e R1 para o tempo que você quer, no caso aí é pra 1 segundo.

    Na saída da fonte coloque o 7812 pra alimentar os circuitos.

    Poderia fazer com transistor mesmo, mas esse circuito é mais simples pra eliminar o efeito Flip-Flop do sensor de toque.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    agora, Jaime Francisco da Silva disse:

    então tera que ser dois circuitos mesmo , e cada um com seu lm7812,  um para cada tempo ...

    Não, um único 7812 alimenta tudo ele será ligado na fonte, o pino 1 dele você liga no fio verde e o 2 no fio branco.

    A saída vai para o 555 e os relès.

    O fio preto você liga no capacitor C2 do meu desenho e o amarelo no outro capacitor do segundo circuito.

    Precisa de dois temporizadores, pode usar o 556 ou dois 555. Um para 4s e outro para 8s.



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Mestre88 mas o circuito com sensor de toque precisa ser alimentado com os 29v, ate porque tem 2 reles interno de 28v, logo na saida dos fios amarelo e preto saem 29v , por isso digo que precisa de 2 reguladores de tensão.

    oo poderia ligar os 29v no 555?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Não vai ligar ao 555 diretamente, tem esse capacitor aí justamente pra isso.

    Ele se encarrega de mandar um único pulso ao 555 para disparar o temporizador desta maneira:


    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    É só fazer uma "cascata" monte um terceiro circuito igual e ligue o capacitor de 100nF na saída (pino 3) de um dos dois circuitos já existentes.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • 2 horas atrás, Mestre88 disse:

    É só fazer uma "cascata" monte um terceiro circuito igual e ligue o capacitor de 100nF na saída (pino 3) de um dos dois circuitos já existentes.

    beleza, agora a parte fácil Kkkkkk,

    Como fazer os dois Circuitos acionarem o tempo desse terceiro circuito?

    Tinha pensado em 2 diodos 4148 assim

    Pino 3 de um 555---------->|saida|<--------pino 3 do outro 555



    Funciona?

    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    11 horas atrás, Jaime Francisco da Silva disse:

    Funciona?

    Não.

    Apenas coloque outro capacitor de 100n, um em cada pino 3 dos 555 já existentes.

    Junte as duas saídas deles no pino 2 do terceiro temporizador junto com o resistor de 22k.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • então  @Mestre88 não funcionou deste jeito. ...

    Só funciona quando desconecto um dos fios q vem do pino 3

    Acho q é porque quando um capacitor recebe 0v de um pino 3 o outro ta recebendo 12v do outro pino 3



    Alguma ideia?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Jaime Francisco da Silva não entendo... Me parece que eu já montei algo do tipo e funcionou.

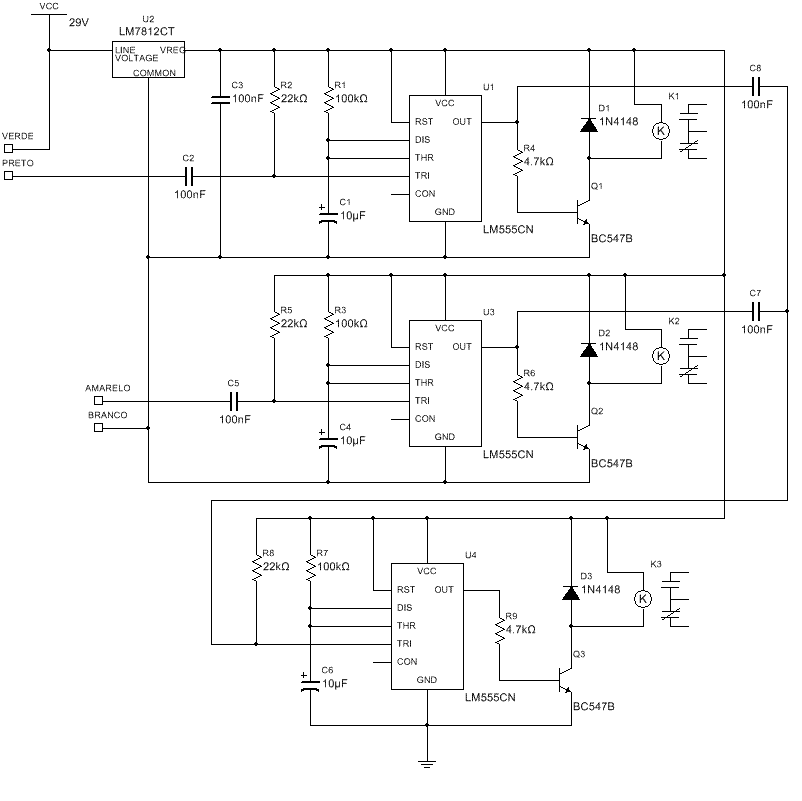

    Só para tirar minha dúvida, foi assim que montou?:




    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Sim exatamente assim, passei a tarde tentando e não tive sucesso.

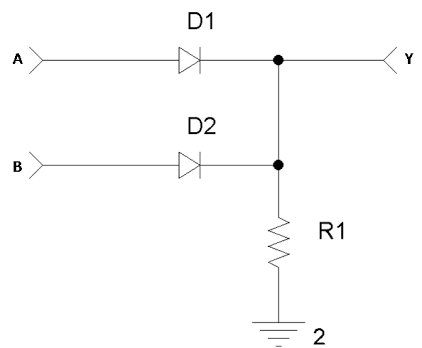

    @Mestre88 fiz funcionar em protoboard com uma porta OU com diodos , agora vou montar em definitivo e ver o comportamento.


    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Sim, eu ia falar pra você fazer assim. Mas acabou que ontem não deu tempo.

    A R1 da porta tem que ser menor que 22k.

    4,7K é um bom valor pra não forçar muito a saída do 555.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  •

    57 minutos atrás, Mestre88 disse:

    Sim, eu ia falar pra você fazer assim. Mas acabou que ontem não deu tempo.

    A R1 da porta tem que ser menor que 22k.

    4,7K é um bom valor pra não forçar muito a saída do 555.

    Usei de 1k e ta funcionando bem, devo alterar pra não ter problemas futuros?
