Power Bank 9v(fast charger) para Celular.

Leonardo Badaz · 23 de maio de 2017

Fala galera beleza?

Seguinte, tenho um celular Samsung Galaxy S7 Edge e gostaria de criar um Power Bank (bateria externa) para ele. Bom eu gostaria que o Power Bank funcionasse no modo Fast Charger (carga rápida).

Bom para quem não sabe, o sistema de Fast Charger funciona carregando o celular em 9v e não em 5v como o de costume.

O carregador original do meu celular pode carregar a 5v usando 2A ou carregar a 9v usando 1,67A. Eu comprei um USB Testar, que serve para medir a tensão e corrente e descobri que o celular apenas carrega no sistema Fast Charger, quando ele está a 9v.

Minha ideia seria criar um Power Bank que carregue de forma fixa os 9v e não como o carregador original de tomada dele que pode ser 5v ou 9v.

Já achei para vender Power Bank que carrega a 9v (fast charger), porém o preço ainda esta muito elevado, sempre acima dos R$ 100,00.

A minha ideia seria usar um conjunto de várias pilhas AA (pilha pequena) recarregáveis. Levando em conta que cada uma tem 1.5v e 2500mAh.

Se eu ligar 9 pilhas em série, eu teria 9v com 2500mAh. Como a corrente (corrente) não tem problema que seja maior que o usado, desde que não ultrapasse 10x, respeitando a tensão (tensão), eu teria 9v com 2500mAh e precisaria 9v com 1670mAh.

Será que isso daria certo para carregar o celular neste modo de fast charger ligando direto as 9 pilhas no cabo usb ?

Desde já agradeço a todos.

cesardelta1 · 23 de maio de 2017

7 horas atrás, Leonardo Badaz disse:

Bom para quem não sabe, o sistema de Fast Charger funciona carregando o celular em 9v e não em 5v como o de costume.

Todas as baterias tem um circuito "limitador" de corrente, proteção térmica e contra sobre tensão pois essas baterias se tornam perigosas se ultrapassar qualquer uma dessas grandezas, então isso de carga rápida é só propaganda.

Talvez você veja alguma diferença entre um carregador de 1A e outro de 3A, mas nunca passará disso se mantiver a bateria com seu circuito limitador.

8 horas atrás, Leonardo Badaz disse:

Como a corrente (corrente) não tem problema que seja maior que o usado, desde que não ultrapasse 10x,

Baterias de Li-Ion são carregadas com a corrente nominal da bateria e não deve ser excedida em hipótese alguma, por isso existe o circuito dentro da bateria.

8 horas atrás, Leonardo Badaz disse:

respeitando a tensão (tensão), eu teria 9v com 2500mAh e precisaria 9v com 1670mAh.

O sugerido pelo fabricante é que não ultrapasse os 5V, acima disso sobre aqueceria as células, porém o recomendado são de 4.1V a 4.5V para recarregar cada célula.

8 horas atrás, Leonardo Badaz disse:

Se eu ligar 9 pilhas em série, eu teria 9v com 2500mAh.

9 pilhas dessa em série dariam 13,5V, seriam preciso 6 pilhas em série para formar os 9V.

Por fim: Eu não aconselho a você fazer isso, mas se quiser, faça por conta e risco sabendo que vai dar Me*da.

Abraço

Leonardo Badaz · 24 de maio de 2017

Opa obrigado por responder amigo. Então as 9 pilhas, foi um erro de digitação meu, tanto que já tinha visto o suporte para 6 pilhas para comprar, aquele que vem 3 de cada lado, para 9 nem sei se existe. Mas foi um erro meu, quis dizer 6 em série.

Então amigo esse esquema do fast charger (carga rápida ou quick charger) não é propaganda enganosa não, os celulares da Samsung começaram a partir do Galaxy S6 a ter esse dispositivo. Meu é um Galaxy S7 edhe que também conta com isso, porém tinha o Galaxy S6. Como eu falei, tenho um USB Tester, onde ele mede a corrente e a tensão. Por isso tive certeza que meu celular carrega a 9V. Ele carrega em 40min de 0% a 100%, realmente é muito rápido, mas isso com o carregador original da Samsung que fornece os 9V, claro se eu usar um carregador de outro celular, ele vai carregar normal a 5V.

Na Samsung, sei que apenas o S6, S7 e agora o S8 tem esse sistema, porém em outras marcas sei que a motorola também usa em seus modelos top de linha.

Motorola inclusive esta utilizando um que vai até 20V chamado de Quick Charger 3.0

Esse meu é Quick Charger 2.0 que seria o de 9V.

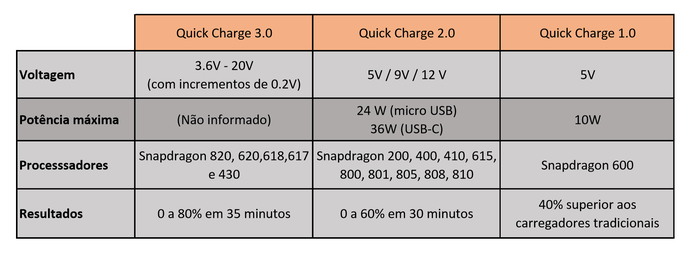

Veja o anexo aqui para você entender melhor sobre a relação entre o 1.0, 2.0 e o 3.0 Eu preciso montar um Power Bank no 2.0 entedeu?

adicionado 9 minutos depois

Apenas complementando. Esse anúncio abaixo do Mercado Livre é um Power Bank Quick Charge 3.0, porém olha o preço do Power Bank R$150,00

Eu gostaria de montar um idêntico, porém barato, fazendo o famoso "faça você mesmo". Pois na teoria é simples a forma como eu falei, agora não sei na prática se isso daria certo.

http://produto.mercadolivre.com.br/MLB-826423514-baseus-power-bank-10000-mah-quick-charge-30-type-cmicro-_JM
