Funcionamento de um amplificador

Recommended Posts

Boa noite. Estou montando um projeto de um amplificador para um projeto da universidade, porém estou com duvidas sobre o seu funcionamento. Alguém poderia explicar detalhadamente seu funcionamento?

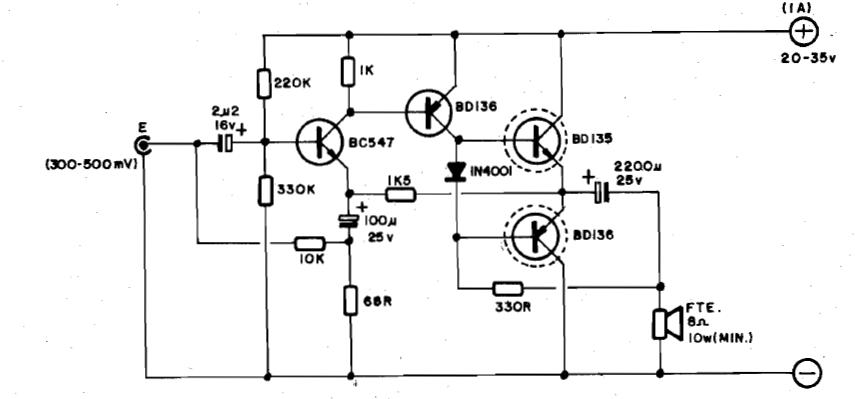

O circuito é do figura abaixo.

Desde já agradeço!


Compartilhar este post


Link para o post
Compartilhar em outros sites
Mestre88    942

@Eduardo Luz Barbosa fica mais fácil de você entender se você falar quais são as suas dúvidas exatamente.



Compartilhar este post


Link para o post
Compartilhar em outros sites
Isadora Ferraz    1.604

Ele é divido em 3 partes: pré amplificador, driver e potência...

já é um bom começo né.....



O meio... outros meios...



E finalizando... o último par de transistores: No semiciclo positivo, o npn "empurra" (carrega) a corrente pro capacitor causando o deslocamento da membrana do a.f. pra fora. No negativo, o pnp "puxa" (descarrega) a corrente fazendo a membrana deslocar pra dentro. Isto forma o push pull que desloca o ar.



Ok. Pode não ter sido um bom final mas desenferrujei um pouco meu velhos neurônios.. acho

  • Curtir 1
  • Amei 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Eduardo Luz Barbosa    3
  • Autor do tópico
  • Obrigado @Isadora Ferraz  ajudou sim. Sou novo mexendo na parte de eletrônica.@Mestre88 basicamente a função do primeiro bd136(conversando com alguns amigos disseram que era um transistor de excitação dos transistores de saída). Mas não entendi muito bem o que ele faz . E em relação ao ultimo par de transistores. Um vai trabalhar somente com o ciclo positivo e outro somente com o ciclo negativo? O diodo serve para deixar passar somente um ciclo para o bd136? Se sim qual? E no caso eu entendo que o bd135 pega ambos os ciclos

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    942
    1 hora atrás, Eduardo Luz Barbosa disse:

    conversando com alguns amigos disseram que era um transistor de excitação dos transistores de saída

    Exatamente isso aí, mas ele faz outras coisas também, veja:

    O sinal que sai do BC548 é negativo e invertido, pois o pré amplificador é do tipo inversor.

    O transistor BD136, converte o sinal ou som para o seu estado original, pois ele é PNP e está na configuração emissor comum, ou seja, seu emissor está ligado a fonte.

    Ligado dessa forma ele também amplifica a corrente, deixando-a forte o suficiente para saturar o par de saída.

    Então com o pico máximo positivo na entrada temos tensão da fonte no coletor deste transistor e com o pico mínimo negativo a tensão é zero.

    1 hora atrás, Eduardo Luz Barbosa disse:

    E em relação ao ultimo par de transistores. Um vai trabalhar somente com o ciclo positivo e outro somente com o ciclo negativo?

    Sim. O BD135 só é saturado com os ciclos positivos, e ele quem vai carregar o capacitor e ao mesmo tempo fazer o alto-falante ir para frente, pois logo de início a resistência do capacitor é zero.

    O BD136 é saturado somente com a tensão negativa, esta que vem através do alto falante e do resistor de 330R, veja que só é possível que ela passe para o BD136 no momento que o capacitor esteja carregado.

    Quando este transistor for saturado ele irá descarregar o capacitor formando um elo junto com o alto falante aplicando uma tensão negativa, fazendo o cone voltar completamente para trás.

    1 hora atrás, Eduardo Luz Barbosa disse:

    O diodo serve para deixar passar somente um ciclo para o bd136? Se sim qual?

    Na verdade o diodo serve para deixar o amplificador em equilíbrio, garantindo que os transistores da saída não se saturem ao mesmo tempo.

    • Obrigado 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Isadora Ferraz    1.604

    Tava digitando e o amigo respondeu...

    Talvez o amigo @Mestre88 confirme isso...

    O bd136 sozinho é o driver que te disse. Uma maneira de encará-lo também é como o amplificador propriamente dito. Mas se você colocar ele direto no a.f. vai sair pouca potência porquê o a.f. só tem 8R e o coletor tem muito mais "R"´s de impedância. O par final é o redutor de impedância que vai o toque final neste "casamento".

    1 hora atrás, Eduardo Luz Barbosa disse:

    Um vai trabalhar somente com o ciclo positivo e outro somente com o ciclo negativo?

    É tipo isso sim. "Dentro" do circuito é tudo positivo mas os capacitores fazem a corrente ir e vir

    1 hora atrás, Eduardo Luz Barbosa disse:

    O diodo serve para deixar passar somente um ciclo para o bd136

    O diodo serve pra polarizar os transistores de saída. Perceba que está em paralelo com vbe de ambos , deralmente fica encostado no dissipador pra que a temperatura cause o mesmo ddp e...  opss... será que não está faltando um?



    Sei lá.. ferrugem, lembra?



    • Obrigado 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Eduardo Luz Barbosa    3
  • Autor do tópico
  • @Mestre88 Muito obrigado pela explicação. Estava fazendo alguns testes no proteus mas agora ficara mais de entender.

    @Isadora Ferraz  não entendi a parte do dissipador de calor rsrs. Nos transistores de saída conectei em ambos dissipadores de calor. É isso que você queria dizer? Agradeço também sua ajuda

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    MOR    797

    Apenas um detalhe.

    Transistor na configuração "Coletor Comum" não satura.

    Acredito que o Mestre88 quis se referir ao fato dos transistores de saída necessitarem de mais corrente de base que o transistor bc547 não consegue fornecer. Por isso a necessidade do driver BD136 na configuração "Emissor Comum". (Esse sim pode saturar).

    Agora uma pergunta para os conhecedores dos detalhes do amplificador. :thumbsup:

    Sabem porque o resistor de entrada de 10k está indo para o resistor de 68 ohms e não para o terra? :confused:

    MOR_AL

    Editado por MOR
    • Curtir 1
    • Obrigado 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Eduardo Luz Barbosa    3
  • Autor do tópico
  • 17 minutos atrás, Mestre88 disse:

    O sinal que sai do BC548 é negativo e invertido, pois o pré amplificador é do tipo inversor.

    O BC usado no circuito é o 547. Ele também é do tipo inversor?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Isadora Ferraz    1.604
    1 hora atrás, MOR disse:

    para o resistor de 68 ohms e não para o terra?

    Tentando acompanhar o fluxo de elétrons naquele pedaço... me veio a mente algo como... aumentar a impedância de entrada... ou algo do gênero.

    Na mesma moeda.. porquê aquele 330R polarizando o pnp com a Vac_saída??



    1 hora atrás, Eduardo Luz Barbosa disse:

    a parte do dissipador de calor

    A temperatura afeta o valor de Vbe e Vak algo como 2mV/ºC. Se diodo=frio e Transistor=quente então já era...

    2 horas atrás, Mestre88 disse:

    o amplificador em equilíbrio

    Por isso eles devem ficar coladinhos ao transistor ou seja, ambos vão sofrer a mesma variação de mV/ºC



    Af.. haja ferrugem... e chutes kk.



    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    942
    1 hora atrás, MOR disse:

    Acredito que o Mestre88 quis se referir ao fato dos transistores de saída necessitarem de mais corrente de base que o transistor bc547 não consegue fornecer. Por isso a necessidade do driver BD136 na configuração "Emissor Comum".

    SIm, eu me enganei de palavra. Eu queria dizer que o BD136 excita o par de saída, mas a palavra me fugiu da cabeça na hora e acabei escrevendo satura.



    1 hora atrás, MOR disse:

    Sabem porque o resistor de entrada de 10k está indo para o resistor de 68 ohms e não para o terra? :confused:

    Me parece uma realimentação, mas fiquei em dúvida também.



    1 hora atrás, Eduardo Luz Barbosa disse:

    não entendi a parte do dissipador de calor rsrs. Nos transistores de saída conectei em ambos dissipadores de calor. É isso que você queria dizer?

    E isolou a parte de tras deles com mica ou silicone? Senão vai dar curto circuito.

    O diodo fica junto aos transistores no dissipador, ele serve como um sensor de temperatura. A medida que os transistores se esquentam eles diminuem a resistência, isso em alguns casos pode causar distorção ou até queimar o amplificador, pois resistência baixa é corrente alta.

    O diodo quente diminui a resistência e e faz diminuir as tensões de Vbe dos transistores de saída.



    3 minutos atrás, Isadora Ferraz disse:

    Na mesma moeda.. porquê aquele 330R polarizando o pnp com a Vac_saída??

    Faz o BD136 curto circuitar o capacitor no ritmo da música, só permitindo que ele faça isso no momento que o BD135 está em corte.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    MOR    797
    1 hora atrás, Isadora Ferraz disse:

    Tentando acompanhar o fluxo de elétrons naquele pedaço... me veio a mente algo como... aumentar a impedância de entrada... ou algo do gênero. Ok, Isa! Muito bem!

    Na mesma moeda.. porquê aquele 330R polarizando o pnp com a Vac_saída??

    Pelo mesmo motivo, porém com um detalhe. Aumentando a impedância do resistor de coletor, o ganho do estágio do Drive BD136 aumenta. Só que tem que considerar também a impedância de entrada do estágio Push-Pull, que está em paralelo.

    A temperatura afeta o valor de Vbe e Vak algo como (-)2mV/ºC. Se diodo=frio e Transistor=quente então já era...

    Por isso eles devem ficar coladinhos ao transistor ou seja, ambos vão sofrer a mesma variação de mV/ºC



    Af.. haja ferrugem... e chutes kk.



    MOR_AL

    adicionado 10 minutos depois

    @Mestre88 Me parece uma realimentação, mas fiquei em dúvida também..



    Isso mesmo.

    Uma realimentação do tipo "Bootstrep". Algo como tentar subir puxando os cadarços da bota. É uma realimentação positiva. Porém, como o ganho de base até o emissor é menor que um, o circuito não oscila, mas os dois lados do resistor vão possuir quase a mesma tensão ac. Isso faz com que a corrente ac no resistor diminua bastante, equivalendo a um resistor de maior valor.

    MOR_AL

    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Eduardo Luz Barbosa    3
  • Autor do tópico
  • 5 horas atrás, Mestre88 disse:

    E isolou a parte de tras deles com mica ou silicone? Senão vai dar curto circuito.

    Usei dois dissipadores de calor.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    942
    21 minutos atrás, Eduardo Luz Barbosa disse:

    Usei dois dissipadores de calor.

    Ah sim, eu tinha entendido que estavam no mesmo dissipador.



    E quanto a isso:

    7 horas atrás, Eduardo Luz Barbosa disse:

    O BC usado no circuito é o 547. Ele também é do tipo inversor?

    BC547 e BC548 é a mesma coisa, o que muda é que o BC547 suporta mais tensão.

    No caso ele está ligado de forma a ser um inversor, dessa forma ele amplifica a tensão que é o objetivo do circuito de pré amplificador.

    • Curtir 1
    • Obrigado 1
