Circuito com chaves e voltímetro corrente AC

Recommended Posts

tenho uma chaveadora com 12 tomadas que modifiquei pra um filtro de linha com toda proteção que m filtro de linha pode e deve ter.

mas o detalhe é que o voltímetro/  amperímetro fica o tempo todo ligado . o que quero e que quando não tiver nenhuma das chaves ligada ele desligue também, e quando houver alguma chave ligada ( 1, 2 , 3 ou todas ) o voltímetro fique ligado também

 tem alguma forma, componente, circuito, que possa fazer o que quero?



montei o circuito rapidamente no Paint pra vocês terem uma ideia.

na primeira foto como ele esta Agora

e na segunda foto como quero que fique.

circuito chaves e voltimetro.png

circuito chaves e voltimetro 2.png

Editado por Jaime Francisco da Silva

Compartilhar este post


Link para o post
Compartilhar em outros sites
Wagner Ruaro    394

Bom, como os filtros de linha que conheço possuem a chave liga desliga, você poderia colocar uma como chave geral. Iria deixar o filtro desligado e o voltímetro também. Acho que uma chave a mais não ficaria anti estético... É o que eu faria...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Mestre88    943

Se fosse corrente contínua, com um diodo em cada chave resolveria o problema.

Da forma que está, em CA a única maneira possível é se seus interruptores tivessem dois contatos, um para a tomada e outro para o voltímetro.



Agora tem uma coisa que não entendi:

Se tem 12 tomadas, e separou duas para o modem e a antena. Porque não deixa essas duas passando somente pelo filtro de linha e liga a geral nas outras 10 alimentando também o voltímetro?



Agora se gosta de desafios, pode montar a geringonça abaixo. Que fique claro que eu não testei, mas deve funcionar:




Que tipo de voltímetro é esse? Eu estou pensando que é daqueles simples, de ponteiro.

Se for digital, com fonte nem precisa da geringonça acima. Basta pegar uma fonte chaveada e ligar direto nos diodos.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
Jaime Francisco da Silva    37
  • Autor do tópico
  • @Mestre88 é esse do link com amperímetro junto...



    https://produto.mercadolivre.com.br/MLB-702162379-voltimetro-amperimetro-ac-300v-100a-tc-digital-branco-_JM

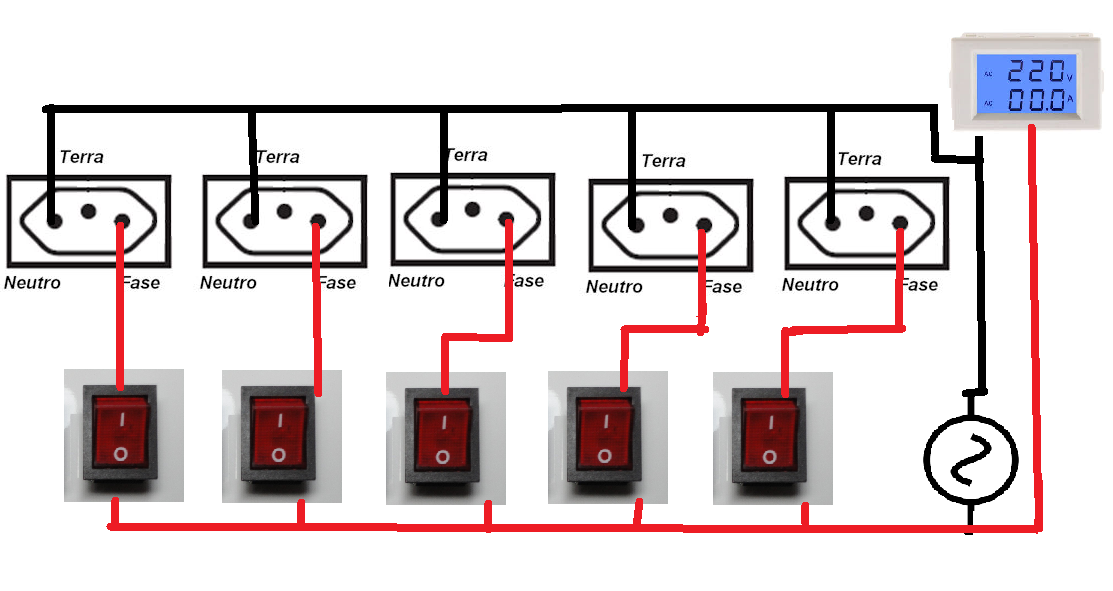

    Na ultima foto tem esquema de ligação

    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    @Jaime Francisco da Silva Mesmo sendo eletrônico não funciona em DC, pois usa fonte capacitiva, tipo essa que eu desenhei acima.

    Se você não quiser colocar um interruptor a mais, só mesmo montando esse circuito aí.

    Agora se você tiver um relé com bobina 110 ou 220V (de acordo com sua rede), pode usar esse mais simples:


    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • Ok. Vou montar pra testar e te digo,

    Única dúvida onde tem os diodos retificadores 1, 2 ,3 é a entrada vinda dos interruptores , então eu posso usar um pra cada das 10 tomadas , e transitores qualquer Npn de uso geral? 548,337 tenho muitos



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943
    7 minutos atrás, Jaime Francisco da Silva disse:

    Ok. Vou montar pra testar e te digo,

    Única dúvida onde tem os diodos retificadores 1, 2 ,3 é a entrada vinda dos interruptores , então eu posso usar um pra cada das 10 tomadas , e transitores qualquer Npn de uso geral? 548,337 tenho muitos



    Sim, é isso mesmo. Não tinha porque ficar desenhando os 10 diodos, afinal deu pra entender.

    Qualquer transistor desses aí serve, o relé pode ser aqueles de 12V quadradinhos de 5 pinos.

    Se você for ligar somente em 110/127V pode usar capacitores de 250V no lugar desses de 400V.

    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico

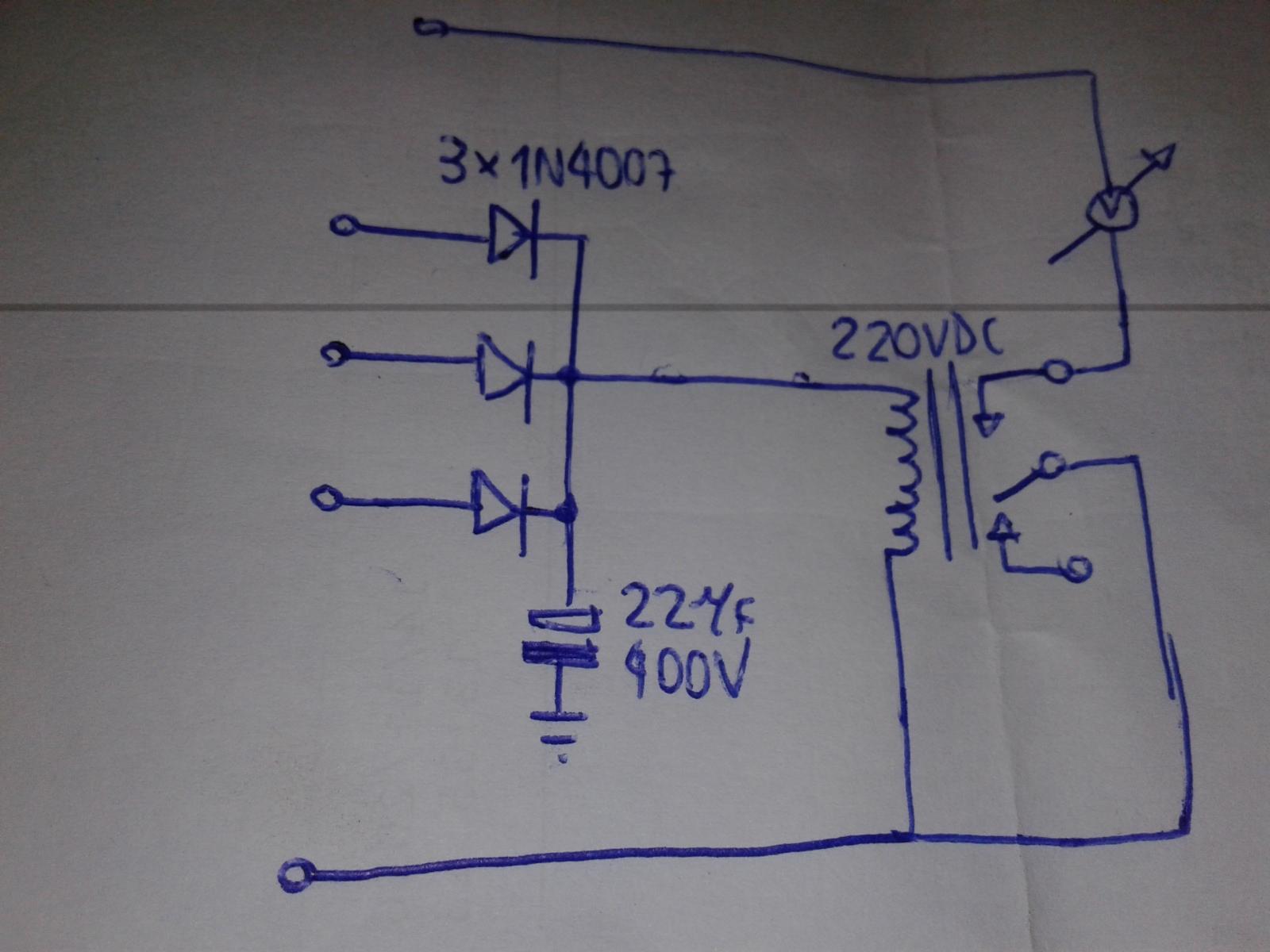

  • @Mestre88 esqueci de mencionar, com o reistor de 100r em série com o zener tava dando só 3,3v , dai troquei por 330 e deu 11,98...usei todos resitores de 1W...





    Edit...

    Com o relé ligado ao circuito a tensão caiu mais ainda , pra conseguir acionar o relé tive q colocar resistor de 4.7k. ..



    Ta certo isso???



    Edit 2: acabei colocando o resistor d 8k de 1w (o de 4,7 era 1/2w )

    O de 4,7 k me dava 9.7 de tensão o de 8k me deu os 11,8 v



    Edit 3: posso usar assim ou devo mexer no capacitor e baixar a capacitancia dele? porque da forma q esta o relé recebe 11,8v, mas sem ele a tensão sobe para 55v



    Edit 4 : com o diodo em paralelo com a bobina do relé ele desarma mais rápido. ..

    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    @Jaime Francisco da Silva Não, está errado.

    O Zener serve pra não explodir o capacitor de 470uF quando o relê é desligado. O resistor em serie com ele serve apenas pra limitar a corrente dele.

    Coloca de volta o resistor de 100R e aumenta o capacitor de 470nF para 1uF, se tiver 9V no relé já está bom, o importante é ele fechar o contato.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • @Mestre88 o capacitor de 1 uf é o 105 certo?



    Com ele da 7.8v, mas com o relé ligado ao circuito da apenas 1,6v



    Detalhe: montado em protoboard,  pode tar limitando a corrente?

    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    Sim, 1uF = 105

    Tem coisa errada aí, aumentou o capacitor e baixou a tensão, não entendo.

    Está ligando em 110 ou 220v?

    Que tipo de relé está usando?



    Meio difícil a Protoboard limitar a corrente, já que a tensão é alta.

    Tira aquele resistor de 470k em paralelo com o capacitor, aumenta pra 1Mohm.



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • @Mestre88 rele 12v de uso geral 5 pinos

    Tensão de 220v fiz a alteração e nada vou desmontar tudo e começar do zero então



    Desmontei e montei permanece mesma coisa , chega a 8,29 v mas quando ligo o relé cai pra 1,8v, so consigoos 12 v alterando o resistor de 100r em série com o zener.

    Editado por Jaime Francisco da Silva

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    Tá me parecendo que esse diodo zener é de 8,2V, com diodo zener de 12V sem carga era pra sair quase 13V por causa do resistor.



    Tira uma foto da montagem pra eu ver.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • Bom @Mestre88 fiz 2 testes vamos lá. ..

    Tinha outros diodos zener então subistitui e eis os resultados...



    Capacitor 1uf  zener 6v8  deu 13,63 v e com relé cai p/11.6 acionando o relé

    Capacitor 470nf  zener 6v8  deu 10,1 v e com relé cai p/8.5 acionando o relé



    Capacitor 1uf  zener 12v deuu 7,43 v e com relé cai p/5.68 cai acionando o relé

    Capacitor 470nf  zener 12v  deu 3.55 v e com relé cai p/2.90 não acionado o relé



    Capacitor 1uf  zener 13v  deu 19,97v e com relé cai p/ 16,07 acionando o relé

    Capacitor 470nf zener 13v deu 15,77v e com relé cai p/ 11,69 acionando o relé

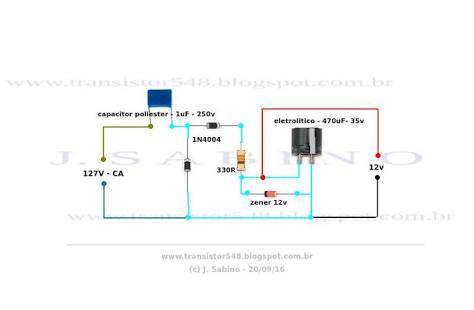

    Fiz teste com essa fonte da foto e com o zener de 12v não deu tensão...com os outros 2 deu a tensão correspondente.



    Penso que o zener de 12v ta f***do

    images (8).jpg

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

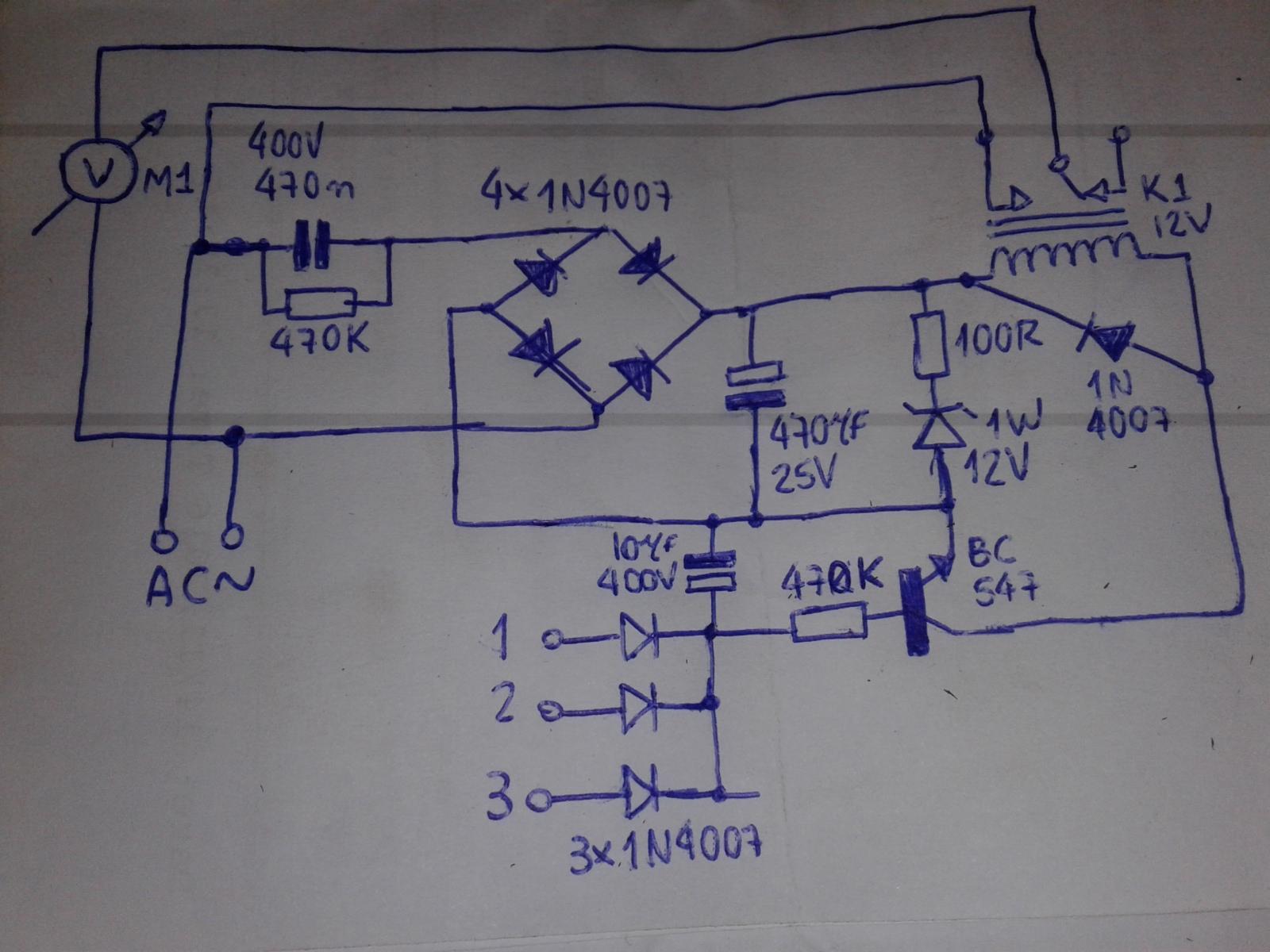

    Monta a opção abaixo, dessa forma funcionou da maneira que deve funcionar:

    1 hora atrás, Jaime Francisco da Silva disse:

    Capacitor 470nf zener 13v deu 15,77v e com relé cai p/ 11,69 acionando o relé





    1 hora atrás, Jaime Francisco da Silva disse:

    Fiz teste com essa fonte da foto e com o zener de 12v não deu tensão...com os outros 2 deu a tensão correspondente.



    Penso que o zener de 12v ta f***do

    Mede o zener na escala de diodo do multímetro, de um lado não dá nada do outro lado um valor alto. Se aparecer um numero menor que 200 tá ruim.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • Testei o zener e deu continuidade nos 2 sentidos...



    Pra comprar novos só no sábado,  não desmontei o circuito vou apenas substituir o zener, e der tudo certo montarei em definitivo .



    Obrigado por hora...

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • Pronto, montado em placa e funcionando como deveria...



    @Mestre88 são 12 tomadas com uma chave cada uma, mas uso 7 delas direto as outras vez em quando...



    Teria uma forma/circuito de desernegizar estas tomadas restante e energiza-las quando a oitava fosse usada assim liberando as demais. ..



    Tinha pensado em usar um triac, mas não saberia como fazer o disparo do triac...



    Seria pegar sinal do interuptodr da tomada 7 pro disparo do triac?



    Obrigado mais uma vez. ....

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    Tem jeito sim, mas é algo meio complicado. E não entendi em que isso é útil, veja:

    Se as tomadas estão lá sem energia, colocamos algo e ela liga, passa a funcionar o aparelho. Pra mim é a mesma coisa de ela já ter energia e conectar o aparelho para funcionar.

    Só vejo diferença se colocar um interruptor nesta tomada, assim o aparelho pode ser desligado mesmo com o plugue na tomada.

    Circuitos com triac não é uma boa para aparelhos com fonte chaveada.

    Editado por Mestre88

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • Tranquilo. ...uma coisa q aprendi se não tem utilidade descarte....tinha pensado em algo assim... e como gosto dessas  montagens. ..


    Editado por Jaime Francisco da Silva
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    943

    Sim, isso aí funciona. Mas os diodos limitam a corrente da carga e tem o problema de que toda vez que for usar algo terá sempre que por na 1ª tomada, somente se tiver uma segunda carga poderá por nas outras.

    Isso é útil quando temos um aparelho que tenha controle remoto e temos outros que não tem. Então colocamos o aparelho com controle e os outros nas demais. Claro que faremos isso se não tiver como adaptar um relé neste aparelho.



    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jaime Francisco da Silva    37
  • Autor do tópico
  • 2 minutos atrás, Mestre88 disse:

    Sim, isso aí funciona. Mas os diodos limitam a corrente da carga



    Sim.. da descrição do circuito fala sobre isso....



    "Lista de Componentes da barra de tomadas eletrônica

    R1, R2 – Resistor  100 Ohm 1/2 Watt
    C1 Capacitor 100nF poliéster x 630 Volts
    D1 a D6 Diodos 1N5408 – 1000Volts x  3 Amperes
    D7  TRIAC IC225M  – 600Volts  x 8Amperes

    Os tipos de diodos sugeridos na lista de peças para D1 a D6 permitirá uma potencia de 500W. Use BY550-800 diodos para até 800 – 1000W.

    Para aparelhos menos exigentes, 1N4007 diodos que permite até 200W de potência"

    Compartilhar este post
