Ligar led 10w em fonte 36v 2700mA

Recommended Posts

Boa noite pessoal,estou montando uma luminária com 10 led de 10w cada e tenho uma fonte de 36v e 2700mA,como eu devo ligar ,em serie ou paralelo ,presciso usar algum resistor emtre os leds,obrigado .

Compartilhar este post


Link para o post
Compartilhar em outros sites
Bommu Perneta    342

3 em 3 em série

LED LED LED  R

> > > R

> > > R

vai sobrar 1 Led.



Se o led fosse de 12V ficaria 12*3 = 36 V e não precisaria de resistor, mas como esses leds já funcionam com 9V ficaria... 9*3=27; 36-27=9V de sobra... para respeitar os limites de 900mA ficaria R=U/i ; R=9/0,9 ; R=10ohm. Calculando a potencia dissipada no resistor P=U²/R ; P=9*9/10; P=8.1W logo você vai precisar de um resistência de 10ohm e mais de 10W... o ideal seria um de 16W  ^^



Se for colocar cada um deles sozinho em série o resistor teria que ter um potencia bem grande e seria desperdício de energia. Com regulador de 12 V também teria um desperdício gigante em dissipação também (uns 70W), fora que você precisaria de um regulador com 3A.



Seria muito melhor você compra um fonte de 12V com adequada e colocar um resistor de 3.3ohm e 3W ou mais de dissipação. Fora, isto é claro, colocar dissipadores nos teus leds de 10W.

adicionado 0 minutos depois

Neste ultimo caso daria para você usar todos os teus leds em paralelo.

adicionado 7 minutos depois

ah... você poderia tentar usar um step down DC DC de 36 para 12V que vendem no mercado... e usar as resistência de 3,3 3W

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Isadora Ferraz    1.609

Se seus leds de 10W são alimentados com 12V (tenho alguns que são) então.... Se você tem 10 leds, ligue 3x em paralelo  de 3 em série. O que sobra.. dá pra mim! Faço coleção.

Bem.. eu colocaria resistor em série sim pois o led usa ter a característica de diodo zener.

  • Haha 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Sérgio Lembo    287

Já vi alguns desses Leds de 10W trabalharem com pouco mais de 10V. Se for o caso do seu vai precisar de resistor sim, fazendo a ligação já sugerida

Em 01/09/2017 às 08:23, Bommu Perneta disse:

3 em 3 em série

LED LED LED  R

Como já foi dito, vai sobrar 1. Definir o valor sem o datasheet do led comprado é tiro no escuro e led no lixo.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Bommu Perneta    342
58 minutos atrás, Sérgio Lembo disse:

Definir o valor sem o datasheet do led comprado é tiro no escuro e led no lixo.

Verdade, porém é difícil achar datasheet desses produtos, ainda mais Chineses... os vendedores nomalmente só colocam 12V , a corrente e pronto...



Mas, como o dono do tópico nao reclamou dizendo que são de 5V, por exemplo , ai teria um problema grave... se fosse de mais de 12V nem acenderia ... Então digamos que estamos em uma zona mais ou menos segura. A não ser que o led expoda em em 0,900mA ou menos* heheh

Editado por Bommu Perneta
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Edilson Ribeiro    0
  • Autor do tópico
  • 2 horas atrás, Bommu Perneta disse:

    Verdade, porém é difícil achar datasheet desses produtos, ainda mais Chineses... os vendedores nomalmente só colocam 12V , a corrente e pronto...



    Mas, como o dono do tópico nao reclamou dizendo que são de 5V, por exemplo , ai teria um problema grave... se fosse de mais de 12V nem acenderia ... Então digamos que estamos em uma zona mais ou menos segura. A não ser que o led expoda em em 0,900mA ou menos* heheh

    obrigado pessoal foi muito útil, a explicação de você, porém só tenho mais uma duvida , eu tenho tbem uma fonte chaveada de 12v/10a, ai sera que eu poderia usa-la  e colocar os 10led em paralelo ai eu teria que colocar qual resistor, ou ligaria direto.

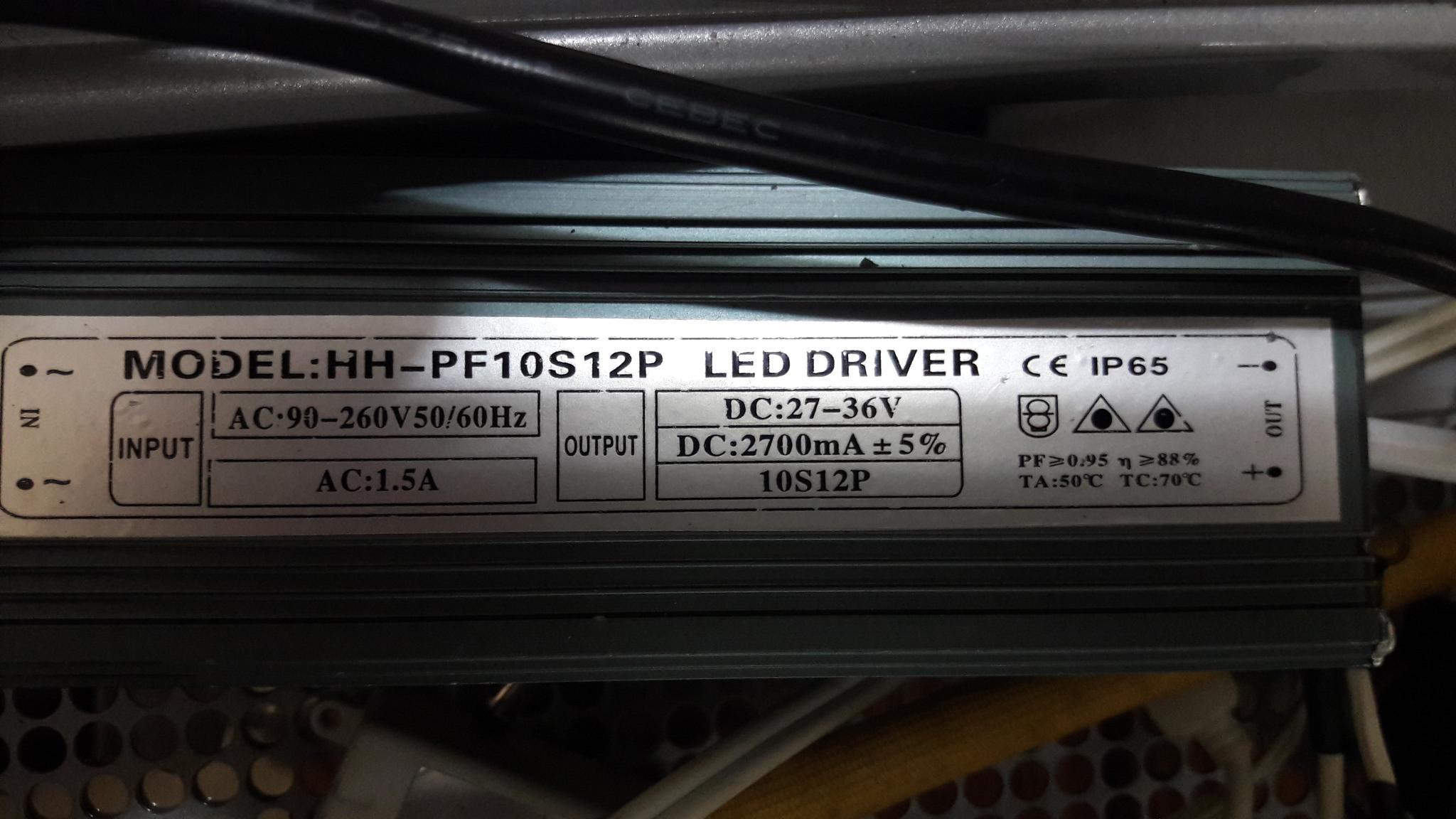

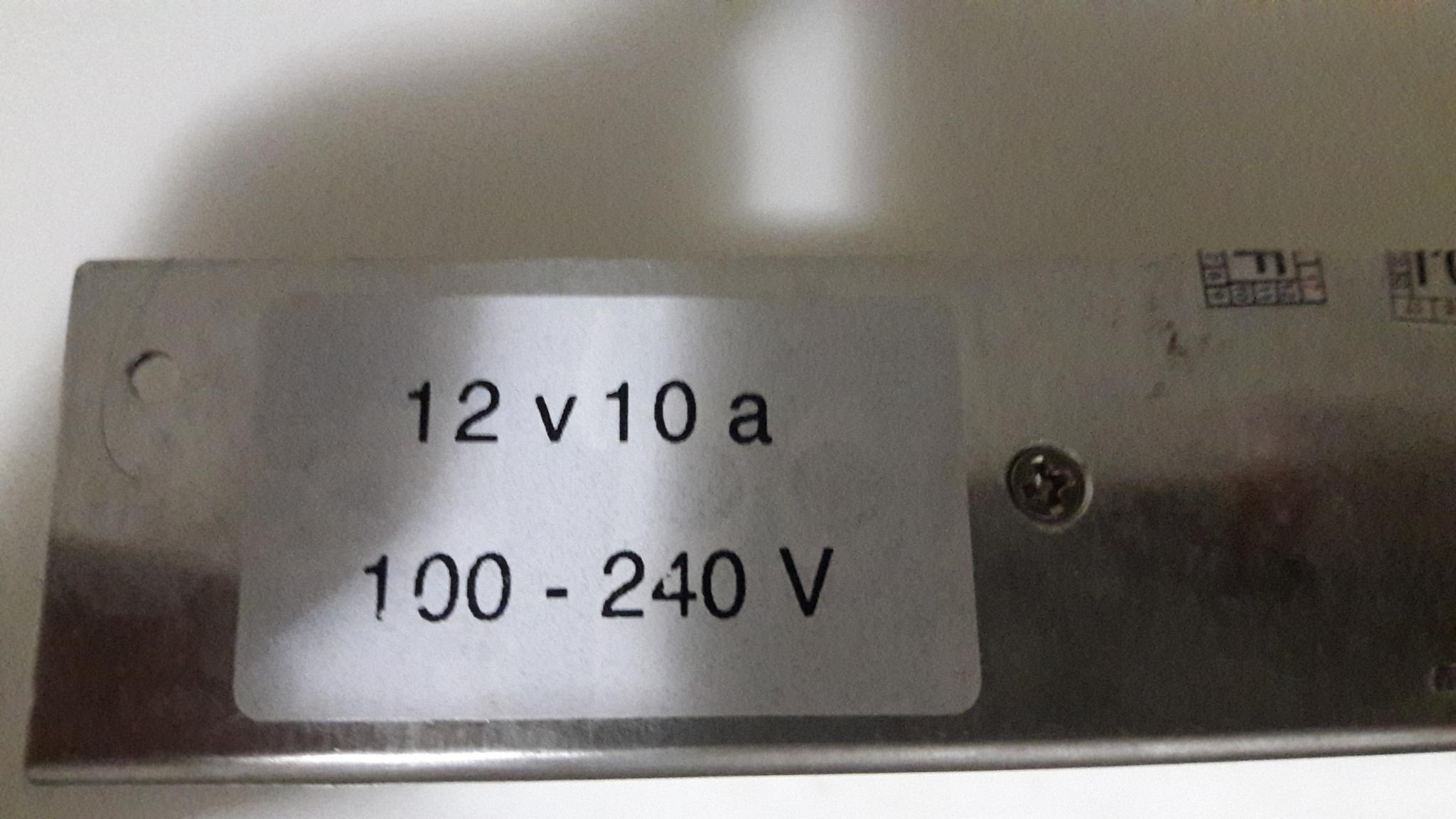

    desde ja agradeço a atenção de todos.segue as fonte que tenho ,muito obrigado,tenho estas duas fontes qual seria melhor usar .59aafd1e42464_20170831_2113311.thumb.jpg.50f49be690df758ac8051fc0767dcc85.jpg59aafd35610ee_20170831_2111321.thumb.jpg.5758d69877e6c38ac56052f6648dad96.jpg

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Bommu Perneta    342

    É um led Driver esse de 12V ou é uma fonte comum? Se for uma fonte comum 3.3ohm e 3W já serve.



    Se for um led driver eles são feitos para você ligar direto em paralelo o led de 10W(ou modelo que eles querem alimentar que pode ser de + W mais ou menos tensão) alguns dão até para escolher a tensão e corrente que vão passar, no caso 11V e 600mA dá para o gasto. Neste último caso você não precisaria de resistor, por ele ser regulável, se o driver não for regulável e não aparecer limite de corrente/tensão vai queimar ^^ < ou seja tem que colocar resistor.

    Editado por Bommu Perneta
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Sérgio Lembo    287

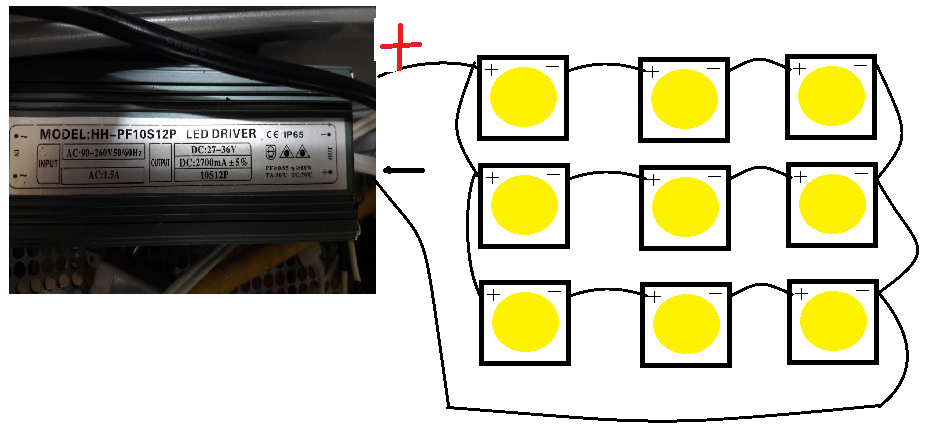

    Vai ficar sobrando 1 led

    Sem título.png

    adicionado 1 minuto depois

    com essa fonte da foto o resistor é dispensável.  Ela regula a corrente para você.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
