Controlador de Umidade ZL-7830A

Recommended Posts

Comprei o Controlador de Umidade ZL-7830A. Conectei fios e alimentei parâmetros. Ele mede a umidade do ar, faz barulho de "arme e desarme", funciona corretamente. O problema é que ele não alimenta a saída 30A/250VAC, descrita como R1 e COM. Num vídeo no Youtube, uma lâmpada é acesa/apagada na saída.59ca887da0dc2_ZL-7830A(1).JPG.3e634dcba1e98151db3adb4a409fe5ff.JPG59ca893470ec2_ZL-7830A(2).JPG.323c9c36b7acf19fa2962382e78ab464.JPG



Editado por Cyro Passos
correção por haver imagens duplicadas.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bonito o aparelho. Coloque o esquema elétrico que montou para que possamos identificar o erro de montagem.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Já vi aparelhos mais bonitos. Intuitivamente - pois não vi o manual nem youtube - este borne parece ser de um contato seco, ou seja, apenas um interruptor. Deve ser alimentado por fora... Por favor, confira no manual!

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico

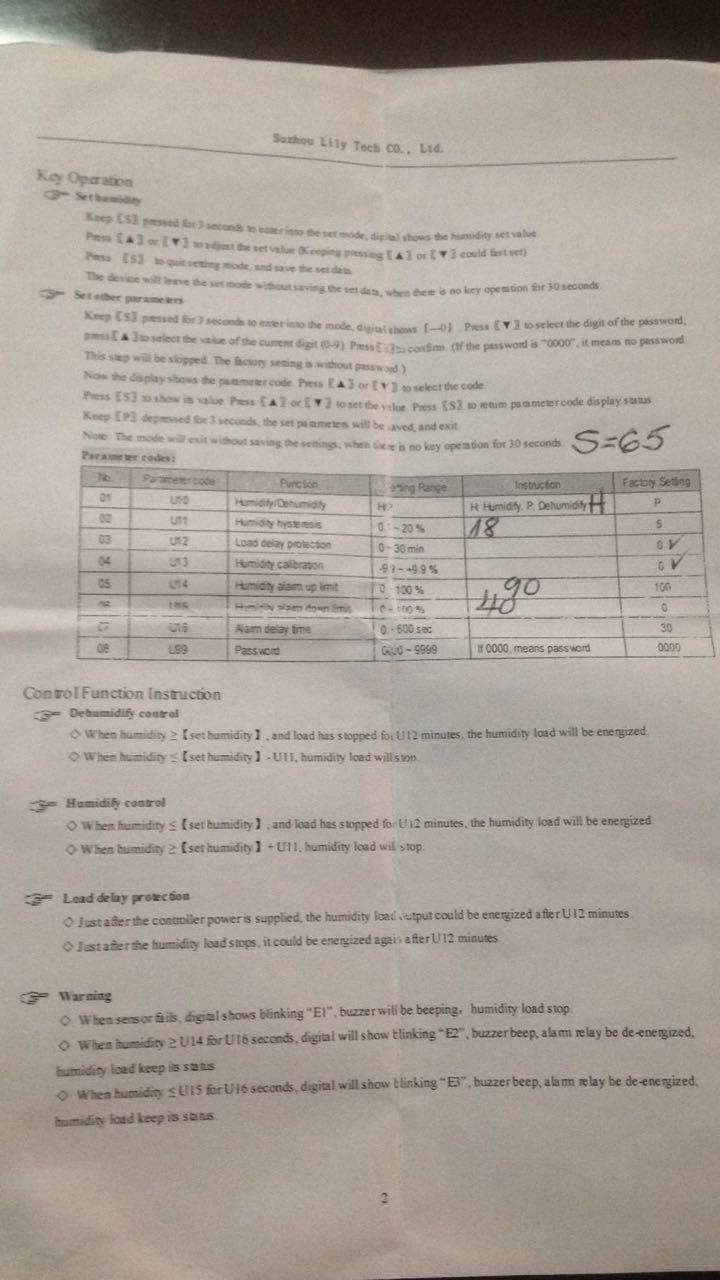

  • Segue esquema de ligação e as duas páginas do manual.

    Note que na 2a imagem o painel apresenta um ícone em forma de hélice, que quer dizer que a saída está energizada (pelo menos deveria estar...). Na 3a imagem, a hélice não mais existe, justamente porque a umidade atingiu o valor para desligar.  Eu ouço no aparelho o barulho quando é ligado (hélice no painel) e quando é desligado (sem hélice), algo como um relê. Porém, nada acontece no equipamento (ventilador) que está acoplado na saída R1 COM.

    ZL-7830A (1).JPG

    ZL-7830A (2).JPG

    ZL-7830A (3).JPG

    ZL-7830A (4).JPG

    ZL-7830A (5).JPG

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Veja o seu aparelho como sendo o interruptor que acende a luz da sua sala. Se você está esperando que as 2 saidas do aparelho alimentem sua ventoinha a partir da energia que alimenta o funcionamento dele vai se decepcionar. Precisa de energia externa.

    Sem título.png

    • Curtir 1
    • Obrigado 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Olá,



    Como a @Isadora Ferraz disse, é um contato seco. Você precisa ligar um dos lados do ventilador numa fase, o outro lado em um dos bornes. No outro borne, você conecta na outra fase/neutro.



    Da forma que está, ao acionar o contato apenas conecta os dois fios do ventilador entre si.

    • Curtir 2

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Êta gente porreta!!! :)

    Nada como perguntar para quem tem conhecimento no assunto!



    Comecei fazer embutidos (charcutaria), mas a geladeira não oferece a umidade que os alimentos necessitam, algo em torno de 73 UR%.  Com este controlador, assim que a umidade cair para 65 UR% será acionado um umidificador e um cooler, que serão desligados quando a umidade atingir 83 UR%.



    Obrigado Sérgio Lembo, Isadora Ferraz e diegosoares90.



    Que Deus os proteja e lhes dê cada vez mais conhecimento para ajudar as pessoas.



    Cyro Passos

    Araraquara, SP

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
