Britania BS8 com som muito, muito baixo.

[ivanfort]

Olá amigos do clube. Estou querendo a ajuda de vocês com portátil da Britânia modelo BS8 - USB. O problema é que o som está muito baixo, tão baixo que só é possível ouvir encostando o ouvido no fone. nos Alto Falantes. Tudo está funcionando normalmente (*radio, CD, USB) o problema é no som muito baixo. Estou começando o ramo em eletrônica e queria contar com a experiencia de vocês.

Fico aqui no aguardo. valeu!



Imagem do aparelho:

Esquema elétrico: BS-8++USB.pdf

[BCP]

E nos falantes normais dele ele funciona?

[ivanfort]

Desculpa errei em dizer fones. O problema é nos falantes sim Vou editar o tópico.

[BCP]

Teste o potenciômetro de volume, ele pode estar aberto ou a chavinha comutadora de função, com problemas...

Lógico não descarte problema no CI amplificador dele...

Para testa-lo seria só encostar uma chave ou o dedo nos pinos 6 e 7 dele, se aparecer o ronco característico nos falantes, o CI esta bom, se não der nada. o CI pode estar queimado...

[ivanfort]

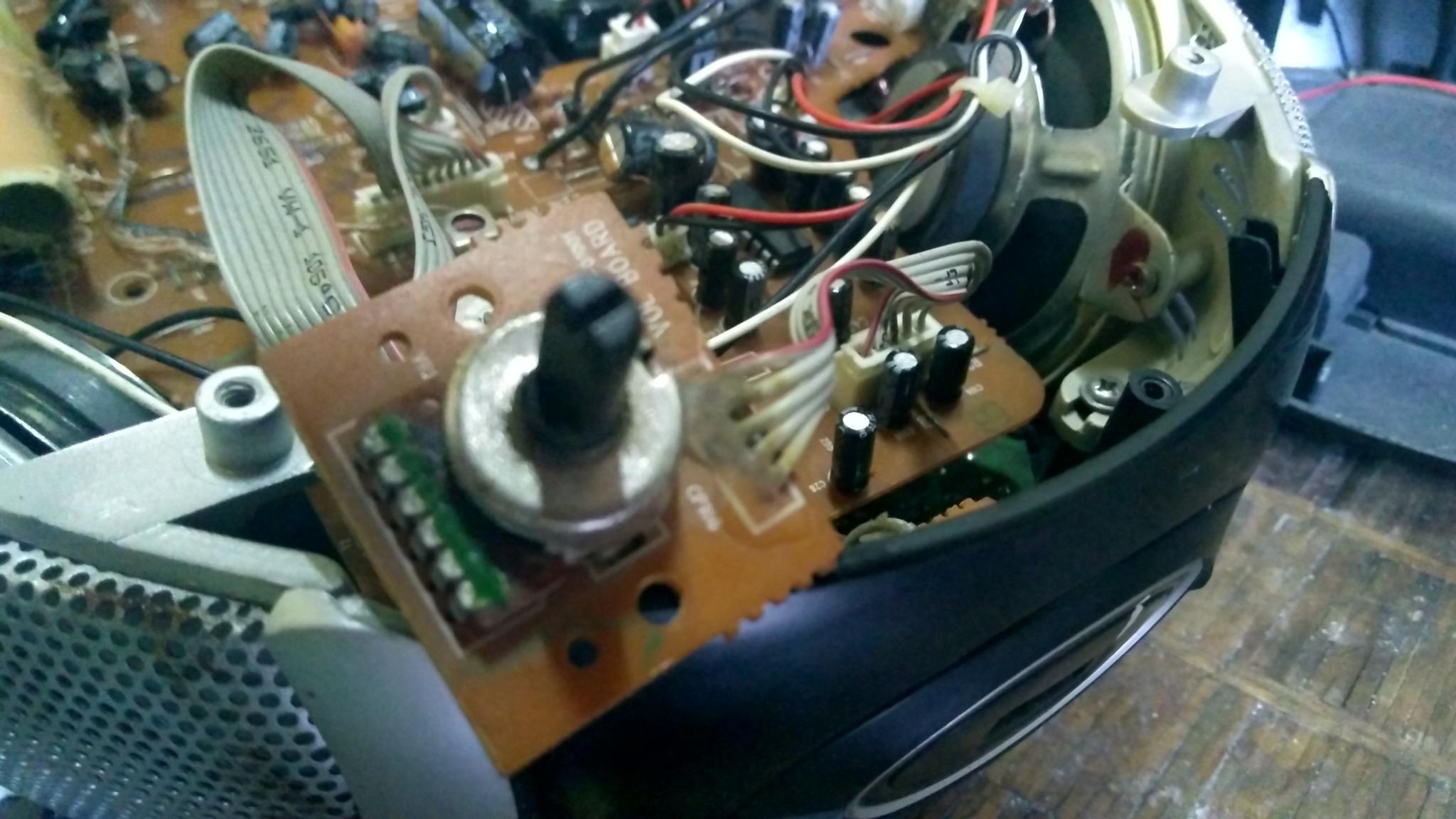

Caro Bcpetronzio saquei a chavinha  (foto abaixo) e fiz o que você disse e, veja só!. o som em todas as funções (CD, USB, Radio) vieram a tona. uau!!! Você é o cara!!



E agora acho que não precisa testar mais nada não nê???

Devo trocar a chave, isso?



[BCP]

Sim! O defeito pode ser só na chave mesmo! É muito comum de ocorrer...

[ivanfort]

Ok. Vou trocar e depois posto o resultado.

[ivanfort]

Olá. com atraso vim dizer que deu tudo certo foi só trocar a chavinha. Obrigado  Bcpetronzio!!! Agora vamos pra próxima.

[BCP]

Obrigado pelo retorno com a solução do problema!...
