RESOLVIDO Diminuir tensão retificada capacitor

Recommended Posts

Bom Dia,

Tenho que alimentar um transmissor de RF com 48V CC , Comprei 1 transformador 110v pra 48v AC , depois coloquei uma ponte retificadora mais caiu pra 42V CC, pesquisei e vi se colocasse 1 capacitor de 10000uf aumentaria a tensão de saída (porque queria 48V CC) Ficou com 62V CC mais com a carga caiu pra 51V CC, Liguei mais ele queimou com o tempo o meu transistor...

Resumo da ópera rs

Quero 48V CC , coloco o capacitor e depois coloco algum resistor que elimine os 3V CC que está a mais?

Tem alguma ponte retificadora que não deixe cair esses 6V que esta caindo? Existe essa ponte?

Me ajudem por favor....

Desde já agradeço

Compartilhar este post


Link para o post
Compartilhar em outros sites

Quanto de corrente em 48V DC?

A corrente é importante para definir o tipo de regulador.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Estou usando um transformador de 10A , o transmissor consumirá 8A.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Qual o seu nível de eletrônica?

    Compreende leitura de esquemas?

    Consegue modificar circuitos eletrônicos?



    Estou com projeto de regulador de tensão através de tiristor SCR.

    Usa a teoria do retificador controlado.

    O projeto em parte já foi testando e funcionou.

    https://www.youtube.com/watch?v=0KDkt_cXNwo





    O que estou fazendo atualmente é uma versão atualizada com a regulagem diretamente na saída do transformador.

    O esquema está pronto.

    Talvez precise de poucos ajustes na prática.





    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Básica, sou técnico em eletrotécnica, conserto elevadores...

    Queria somente ter os 48V CC pra alimentar o meu transmissor...

    Parei onde falei, o que falarem eu faria rs.

    Agradeço

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    44 minutos atrás, brotherjcv disse:

    Básica, sou técnico em eletrotécnica, conserto elevadores...

    Queria somente ter os 48V CC pra alimentar o meu transmissor...

    Parei onde falei, o que falarem eu faria rs.

    Agradeço

    A diferença de tensão parece pouca.

    Acredito que regulador linear dê jeito.

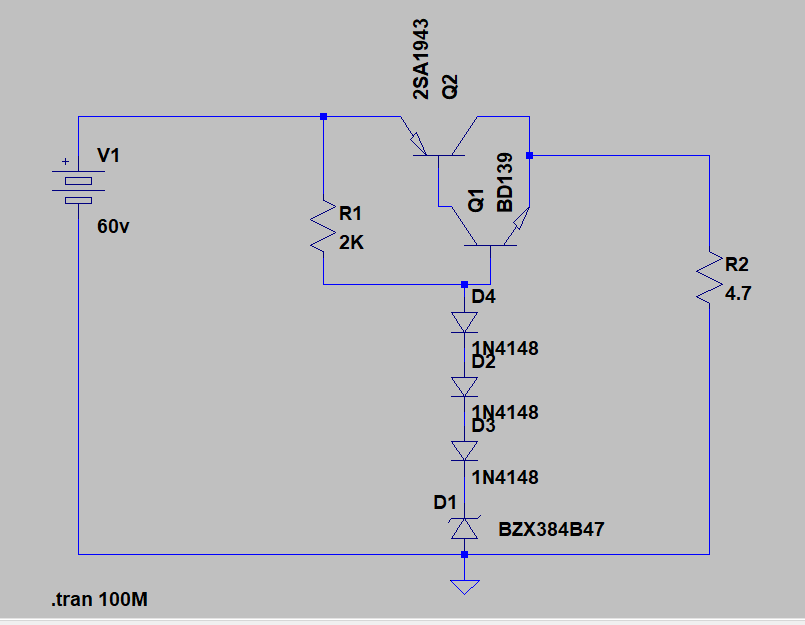

    Eu projetei aqui para você um regulador linear simples para você usar aí no seu transmissor:


    adicionado 0 minutos depois

    O diodo zener é de 47V

    adicionado 0 minutos depois

    https://produto.mercadolivre.com.br/MLB-693823292-transistor-2sc5200-2sa1943-toshiba-original-_JM

    adicionado 3 minutos depois

    O resistor R2 de 4,7 amperes é apenas para simular a carga de 10 amperes.

    Eu simulei aqui no simulador de circuitos LTspice e funcionou muito bem.



    O resistor R2 aí na situação real será o próprio transmissor.

    adicionado 6 minutos depois

    Cuidado com correntes de partida.

    Na configuração que está, o transistor em teoria drenaria até 100 amperes em curto-circuito.

    Só que o transistor não suporta mais que 15 amperes.



    Então se seu transmissor tiver um banco de capacitor pesado de filtragem, use uma lâmpada automotiva para fazer a pré carga em série. Para não forçar o transistor do regulador.

    adicionado 16 minutos depois

    É melhor outro tipo de lâmpada para fazer pré carga.

    Dá até para usar a resistência do ferro de soldar.


    Editado por albert_emule

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • No caso tiro o capacitor que já coloquei e adiciono o que montou? No primeiro post está onde parei.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    57 minutos atrás, brotherjcv disse:

    No caso tiro o capacitor que já coloquei e adiciono o que montou? No primeiro post está onde parei.

    Não. O capacitor deve ficar antes desse circuito, onde está a bateria de 60V no esquema.

    O capacitor é filtro para corrente continua, sem ele seu transmissor não vai funcionar.

    Uma outra coisa é que esses transistores vão precisar de um grande dissipador de calor pra funcionar bem.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Pensei que poderia ser mais simples, pelo que vi terei que criar um circuito que enviou somente para diminuir os 3v que preciso...

    Sou muito leigo mesmo, pensei que poderia colocar 1 resistor somente e ele pegaria esses 3v , ai os 51V cc que estou conseguindo cairia pra 48V cc que precisaria.

    Mais obrigado pela ajuda,obrigado mesmo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Realmente queimar transistor de potência de rf estraga o dia. Caro, pouca substituição, ruim de achar .. af...



    17 horas atrás, brotherjcv disse:

    colocar 1 resistor somente e ele pegaria esses 3v , ai os 51V cc que estou conseguindo cairia pra 48V cc que precisaria

    Pra corrente constante sua teoria está certa. No caso, não é. Sem carga os 48ac teoricamente se transformam em quase 68Vdc o que realmente pode danificar seus transistores de saída. Uma alternativa 1/2 lôca é colocar um dimmer na entrada do trafo e ajustar com alguma carga média...

    ... melhor usar o regulador do @albert_emule mesmo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Em 02/11/2017 às 13:46, albert_emule disse:

    A diferença de tensão parece pouca.

    Acredito que regulador linear dê jeito.



    Eu projetei aqui para você um regulador linear simples para você usar aí no seu transmissor:


    adicionado 0 minutos depois

    O diodo zener é de 47V

    adicionado 0 minutos depois

    https://produto.mercadolivre.com.br/MLB-693823292-transistor-2sc5200-2sa1943-toshiba-original-_JM

    adicionado 3 minutos depois

    O resistor R2 de 4,7 amperes é apenas para simular a carga de 10 amperes.

    Eu simulei aqui no simulador de circuitos LTspice e funcionou muito bem.



    O resistor R2 aí na situação real será o próprio transmissor.

    adicionado 6 minutos depois

    Cuidado com correntes de partida.

    Na configuração que está, o transistor em teoria drenaria até 100 amperes em curto-circuito.

    Só que o transistor não suporta mais que 15 amperes.



    Então se seu transmissor tiver um banco de capacitor pesado de filtragem, use uma lâmpada automotiva para fazer a pré carga em série. Para não forçar o transistor do regulador.

    adicionado 16 minutos depois

    É melhor outro tipo de lâmpada para fazer pré carga.

    Dá até para usar a resistência do ferro de soldar.



    Bom Dia,

    Vou me aventurar e montar esse circuito ^^.

    O diodo zener que nao achei BZX384B47.Esse diodo que me daria a queda de tensão?

    Nessa configuração eu nao controlaria a queda de tensão? Se eu colocar um trimpot eu conseguiria? (Desculpe se estiver falando besteira) rs



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Em teoria o trimpot funciona, mas neste caso ele queima, pois a corrente é alta.

    É mais fácil colocar dois diodos zener de 24V/1W em serie, são bem fáceis de encontrar.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    BZX384B47 é apenas um diodo zener de 47V

    É bem fácil de encontrar.



    adicionado 0 minutos depois

    Peça ou procure um diodo zener de 47V

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • ta ok então.

    obrigado a todos.

    Outra dúvida seria sobre os dissipadores de calor para os transistores,na eletrônica não tinha. Tenho que colocar mesmo certo?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @brotherjcv ,



    Sim, tem ... 8A com 3V sobre o transistor já significa dissipar 24W .... e tem de ser um bom dissipador !



    Paulo

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Vou montar o circuito em cima de um dissipador de processador de PC, trabalho com isso também,tenho vários vou ligar até a ventoinha do dissipador rs, vamos ver no que vai dar.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    1 hora atrás, brotherjcv disse:

    Vou montar o circuito em cima de um dissipador de processador de PC, trabalho com isso também,tenho vários vou ligar até a ventoinha do dissipador rs, vamos ver no que vai dar.

    Vai funcionar.

    Eu ia exatamente dizer pra você usar um dissipador de PC, mas o post deu erro.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Achei em uma eletrônica um pouco distante, mais a potencia me perguntaram não soube falar, disseram 1w ou 0,5w parece, uso qual? diodo zener 47v 1w?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    0,5W já funciona.

    Mas se quiser comprar logo de 1W, a diferença é muito pequena no preço.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Pena que o autor já tenha comprado o transformador. A chaveada 48V x 10A é 25% mais barata que o trafo sozinho.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    34 minutos atrás, Sérgio Lembo disse:

    Pena que o autor já tenha comprado o transformador. A chaveada 48V x 10A é 25% mais barata que o trafo sozinho.

    Pra mim alimentar circuitos de RF com fontes chaveadas não é bom negócio. A fonte precisa ser de boa qualidade pra não apresentar ruídos.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Será? Se a fonte completa já é mais barata que o trafo sozinho, não teríamos a desejada qualidade de ruidos apenas acrescentando alguns capacitores de alto e baixo valor na saída? E possivelmente até menos do que ele já está usando nessa montagem?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Com licença...



    A reação do circuito do rf com chaveados desconheço mas teoricamente sua frequencia é bem mais alta do que a chaveada portanto a 'fonte' tende a ser ignorada. Só na prática mesmo... Caso seja problema e termos que contornar....



    Sobre os capacitores pra quem tem de sobra sucatas-sucateiros-sucateados (like us) é uma alternativa curiosa. Mas quem tem que comprar (penso que o caso do autor) já começa a ser questionável no quesito financeiro.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Em 02/11/2017 às 13:46, albert_emule disse:

    A diferença de tensão parece pouca.

    Acredito que regulador linear dê jeito.



    Eu projetei aqui para você um regulador linear simples para você usar aí no seu transmissor:


    adicionado 0 minutos depois

    O diodo zener é de 47V

    adicionado 0 minutos depois

    https://produto.mercadolivre.com.br/MLB-693823292-transistor-2sc5200-2sa1943-toshiba-original-_JM

    adicionado 3 minutos depois

    O resistor R2 de 4,7 amperes é apenas para simular a carga de 10 amperes.

    Eu simulei aqui no simulador de circuitos LTspice e funcionou muito bem.



    O resistor R2 aí na situação real será o próprio transmissor.

    adicionado 6 minutos depois

    Cuidado com correntes de partida.

    Na configuração que está, o transistor em teoria drenaria até 100 amperes em curto-circuito.

    Só que o transistor não suporta mais que 15 amperes.



    Então se seu transmissor tiver um banco de capacitor pesado de filtragem, use uma lâmpada automotiva para fazer a pré carga em série. Para não forçar o transistor do regulador.

    adicionado 16 minutos depois

    É melhor outro tipo de lâmpada para fazer pré carga.

    Dá até para usar a resistência do ferro de soldar.



    Explica pra mim por favor essa parte final...
    Meu transmissor não tem capacitor...
