Defeito no motor de elevação da Esteira Athletic 720EE


Posts recomendados

Boa Noite pessoal !

Tenho duas esteiras 720EE e o motor de uma delas parou de fazer o que lhe é devido. Substitui pelo do outro equipamento e a esteira com problema funcionou.

Um motor novo custa de 400 a 700 reais e me parece que o defeito é em um potenciômetro que manda o sinal para a placa. Alguem sabe me dizer de quantos Ks ele é e se alguém daqui já fez essa substituição ?

Segue as especificações do motor e o respectivo potenciômetro onde está escrito no interio( B/  K)

Sou do Rio de Janeiro




Link para o comentário
Compartilhar em outros sites

Ola.



O seu problema parece bem simples, e praticamente já está resolvido.



Como voce tem dois equipamentos identicos , falou que o motor funciona e que o problema ficou diagnosticado como sendo o potenciometro.



Pois bem, o normal dessa inscrição nele  seria 'B 10 K' , 'B 5 K' , etc onde o numero é a resistência  da peça. No seu ná está escrito, mas como tem o outro igual e funcionando basta fazer a medição com um multimetro e comprar um equivalente.

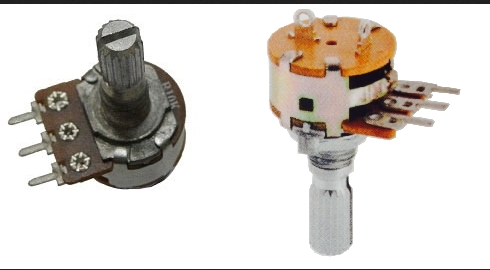

Veja a imagem abaixo, bem parecido com o seu, pode ser comprado na compomil por menos de 10 R$ .



http://www.compomil.com.br/produtos.asp?codigo_categoria=33&nome_categoria=Potenciometros




  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • 6 anos depois...

Pessoal resolvi o problema na minha esteira com o erro 4  corrigindo somente a posição do potenciômetro com a chave fim de curso.  Deixei ela bater no fim de curso final com a posição do potenciômetro no máximo e com o fim de curso inicial com o potenciômetro no mínimo e isso já acertou a leitura do sistema.





  • Curtir 1
Link para o comentário
Compartilhar em outros sites
