Como Conversores Analógico/Digital Funcionam


Posts recomendados

  • Administrador

Tópico para a discussão do seguinte conteúdo publicado no Clube do Hardware:


Como Conversores Analógico/Digital Funcionam


"Um tutorial detalhado a respeito do funcionamento dos conversores analógico/digital em uma linguagem simples e clara."


Comentários são bem-vindos.


Atenciosamente,
Equipe Clube do Hardware
https://www.clubedohardware.com.br

  • Amei 1
Link para o comentário
Compartilhar em outros sites

Na atualização desse artigo, de 08/12/2006, encontra-se um erro referente à explicação dos gráficos na página 2.

Para nossas explicações, considere o sinal analógico mostrado na Figura 1. Vamos assumir que este é um sinal de áudio, já que esta aplicação é a mais comum para conversões analógico/digital e digital/analógico. O eixo “x” representa a tensão enquanto que o eixo “y” representa o tempo.

Na verdade, o eixo "y" representa a tensão enquanto que o eixo “x” representa o tempo.

Link para o comentário
Compartilhar em outros sites

Muito bom artigo, dá para entender melhor a lógica usada nestes sistemas moduladores de sinal.

Tenho um comentário para o amigo leandrolnh:

Na atualização desse artigo, de 08/12/2006, encontra-se um erro referente à explicação dos gráficos na página 2.

Na verdade, o eixo "y" representa a tensão enquanto que o eixo “x” representa o tempo.

Pois é, isso pode confundir um pouco, mas não é propriamente um erro, apenas por convenção é considerado o eixo horizontal como o eixo X e o eixo vertical como o eixo Y. Se você reparar bem, não erro nas interpretações sobre os eixos X e Y que o Cassio Lima e o Gabriel Torres fazem sobre o gráfico.

Se não me engano o pessoal do sul do Brasil tem um jeito de escrever as notações diferentes do usual em relação ao resto do Brasil sobre os eixos X e Y ou mais eixos (tenho um professor de SC que escreve assim).

Se tiver alguém de SC ou RS, me diga se isso acontece ou não nas escolas e ou faculdades.

Link para o comentário
Compartilhar em outros sites

  • 3 semanas depois...
  • 2 meses depois...

Sr Gabriel preciso tirar uma duvida referente a conversores ADC/DAC

no trecho

"Informações digitais não são apenas restritas aos computadores. Quando você fala ao telefone, por exemplo, sua voz é convertida em um sinal digital (esta conversão pode ser feita na central da operadora de telefonia, caso sua linha seja analógica, ou na sua casa, caso você esteja usando uma linha ISDN ou DSL), já que sua voz é um sinal analógico e a comunicação entre as comutadoras de telefonia é feita digitalmente."

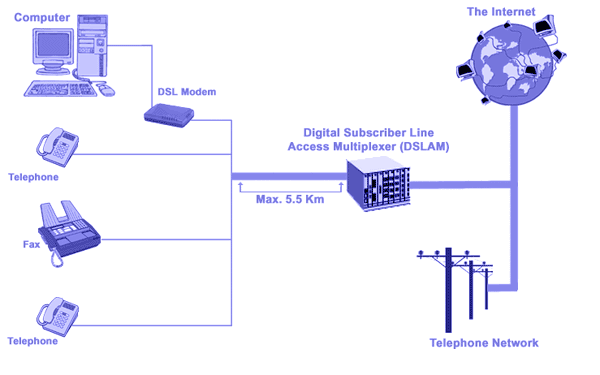

No caso DSL me parece haver um erro, pois acho que não ha conversão analogico digital da voz na minha casa ,pois o canal telefonico continua separado do canal de dados, tanto é que usamos um filtro de linha que vai conectado ao aparelho telefonico e também quando desligamos o computador o modem DSL também é desligado como poderia haver tal conversão? Os dados saem do modem DLS de forma digital e vão até o DSLAM na central enquanto a voz sai do aparelho de forma análogica e somente é transformada em digital nos circuitos ADC da central de comutação.

Poderia sim haver conversão analogico digital caso eu estivesse usando voz sobre IP,onde ai sim a voz se

transformaria em dados no meu computador que seria passado ao modem DSL que a transmitira de forma digital.

Espero ansioso pela resposta .


Link para o comentário
Compartilhar em outros sites

  • 5 anos depois...

Onde encontro uma descrição mais detalhada do conversor AD do tipo SAR? Imagino que o tal de Controle possa estar composto de um registrador de deslocamento e portas AND e que a própria unidade SAR possa estar formada por um latch e um registro de deslocamento, bem como o tal de Buffer por um latch.

Agradeço desde já a resposta, já que a implementação circuital detalhada possa contribuir em muito para a melhor compreensão do assunto!

No caso do conversor A/D por inclinação única faltou dizer uma coisa muito importante qual seja que a constante de tempo RC deve ser igual ao período do clock multiplicado por 2^n - 1, onde n é a quantidade de bits com que se quer codificar a amostra. Outra coisa importante a comentar seria a velocidade que precisa ter o clock para amostrar um sinal com máximo conteúdo harmônico de X KHz.

Abraço

Link para o comentário
Compartilhar em outros sites

Também, no caso do conversor A/D por dupla inclinação, deveria ser dito que o tempo T1 fixo para carga do capacitor com a chave analógica comutada para Vin deve ser 2^n - 1 multiplicado pelo período do clock. Desta feita, também, os valores dos componentes do conjunto RC podem ser escolhidos com maior flexibilidade.

Link para o comentário
Compartilhar em outros sites

Mais uma observação com relação ao artigo em referência.

Na página 9 onde se trata do conversor Sigma-Delta, no segundo parágrafo após a figura 14, onde diz:

A saída do flip-flop é usada para realimentar o circuito através de um conversor D/A de um bit. Este conversor D/A de um bit converterá basicamente o “0” ou o “1” armazenado no flip-flop em uma tensão de referência positiva ou negativa para ser somado na saída de um integrador somador,

corrigir para : a entrada de um integrador somador. (Ver no original em Inglês em: http://www.hardwaresecrets.com/article/How-Analog-to-Digital-Converter-ADC-Works/317/9)

Outrossim, recomendo a leitura do artigo: Delta-sigma modulation na Wikipedia em: http://en.wikipedia.org/wiki/Delta-sigma_modulation

para maiores esclarecimentos.

Abraço a todos

Link para o comentário
Compartilhar em outros sites

  • Administrador
Mais uma observação com relação ao artigo em referência.

Na página 9 onde se trata do conversor Sigma-Delta, no segundo parágrafo após a figura 14, onde diz:

A saída do flip-flop é usada para realimentar o circuito através de um conversor D/A de um bit. Este conversor D/A de um bit converterá basicamente o “0” ou o “1” armazenado no flip-flop em uma tensão de referência positiva ou negativa para ser somado na saída de um integrador somador,

corrigir para : a entrada de um integrador somador. (Ver no original em Inglês em: http://www.hardwaresecrets.com/article/How-Analog-to-Digital-Converter-ADC-Works/317/9)

Outrossim, recomendo a leitura do artigo: Delta-sigma modulation na Wikipedia em: http://en.wikipedia.org/wiki/Delta-sigma_modulation

para maiores esclarecimentos.

Abraço a todos

Obrigado, corrigido! :)

Link para o comentário
Compartilhar em outros sites
