RELÉ FOTOELÉTRICO

Recommended Posts

Dark-Dante    0

Olá pessoal... eu tenho uma relé fotoelétrica, modelo FL-02/NF 1000W/1800VA (220V)... Ele tem 4 cabos, um deles está localizado entre o numero 1 até o 3 (é um cabo que se devide em 2, Um preto e um vermelho), outro cabo está no 95/96 (Vermelho) e um que está em uma parte que não tem nenhum numero (Preto) não sei se isso tem alguma coisa a ver esses números... mas gostária de saber... como eu faço para ligar esse fotoelétrica ?... podem mandar um pequeno tutorial me ajudando ?... muito obrigado a todos vocês...

Grato, Sergio Roble Junior. Aguardo respostas.

Editado por Bcpetronzio
Remover negrito do texto

Compartilhar este post


Link para o post
Compartilhar em outros sites
Marcosy    0

Oi Sergio. Também tenho um rele desse que quero reutilizar. você descobriu como ligar.

Um abraço,

Marcos

Compartilhar este post


Link para o post
Compartilhar em outros sites
Marcosy    0
Marcosy, post uma foto deste rele desmontado, que talvez possamos te ajudar!...

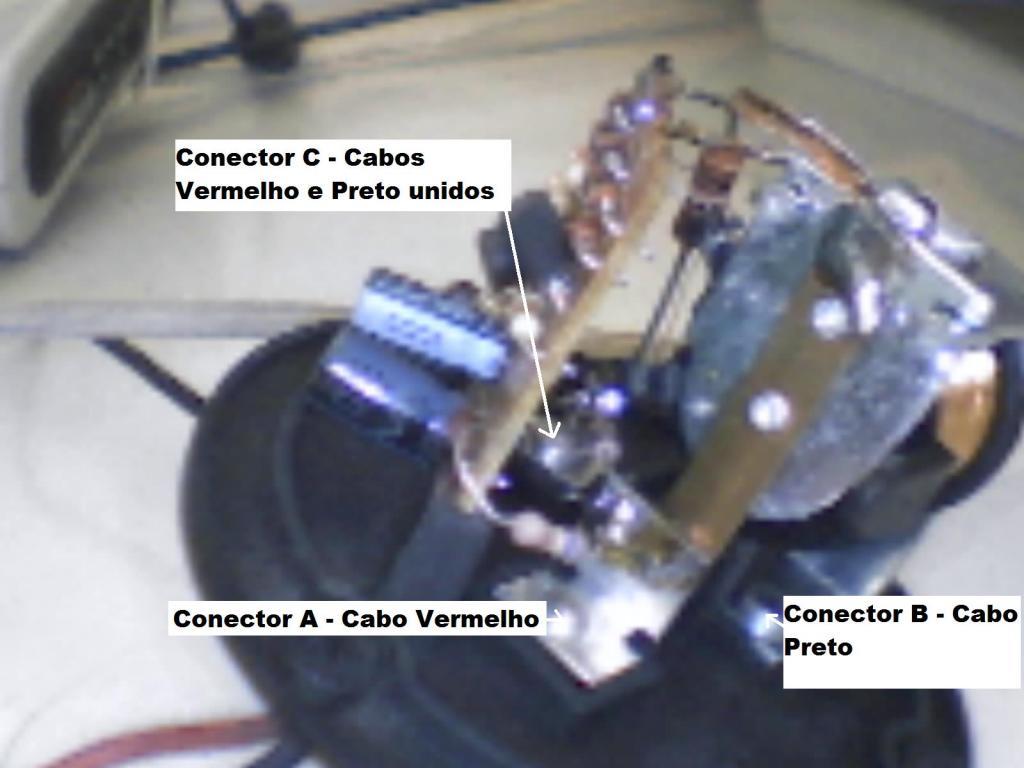

Olá BcPetronzio? Segue uma foto. Infelizmente não tenho de boa qualidade.

Obrigado por enquanto.

Marcos


Compartilhar este post


Link para o post
Compartilhar em outros sites
Bcpetronzio    3.712

Marcosy, Pelo que eu entendi verificando a foto, ficaria assim sua ligação, Cabos Pretos são a alimentação do rele (110V ou 220V) e os cabos vermelhos é para ligar a lâmpada ou o circuito a ser alimentado... OK?

Qualquer dúvida post ai...

Compartilhar este post


Link para o post
Compartilhar em outros sites
Marcosy    0
Marcosy, Pelo que eu entendi verificando a foto, ficaria assim sua ligação, Cabos Pretos são a alimentação do rele (110V ou 220V) e os cabos vermelhos é para ligar a lâmpada ou o circuito a ser alimentado... OK?

Qualquer dúvida post ai...

Olá. Valeu muito! Obrigado pela presteza. Um abraço,

Marcos

Compartilhar este post


Link para o post
Compartilhar em outros sites
Sávio Luiz    0
Marcosy, Pelo que eu entendi verificando a foto, ficaria assim sua ligação, Cabos Pretos são a alimentação do rele (110V ou 220V) e os cabos vermelhos é para ligar a lâmpada ou o circuito a ser alimentado... OK?

Qualquer dúvida post ai...

Olá, eu sou Sávio

em casa achei aparelhos com o seguinte nome FL-02/NF ,e ao procurar o que é, para que serve e como instalar na internet eu achei este site que tinha essa resposta, mas mesmo lendo a resposta eu não entendi o que eu queria saber.

desse aparelho saem 3 fios, um branco, um preto e um vermelo, eu gostaria que me respondessem para que serve e como instalar esse aparelo.

desde já eu agradeço a compreenção.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Bcpetronzio    3.712

Colega Sávio, retire a capa deste rele seu e compare com o da foto do post #4, siga as instruções do post #5, lembrando que no rele do colega MarcosY, um fio preto e um vermelho estão ligados no mesmo terminal..., ou seja, no seu rele haverá um dos fios que será comum tanto para entrada como saida...ok?

para que serve e como instalar na internet eu achei este site que tinha essa resposta
Este aparelho serve para ligar/desligar um equipamanto com a ausência ou não de luz...., não sei que finalidade ele teria para "instalar na internet"!.... Editado por Bcpetronzio
Completar informação

Compartilhar este post


Link para o post
Compartilhar em outros sites
jlsousa    0

o fio branco vai ligado ao neutro se em 110v ou uma das fases se em 220v em comum com o circuito alimentado.O fio preto liga na fase de alimentação e fio vermelho no circuito alimentado.Ex: lampada.Falo por experiência pois trabalho com esse tipo de produto até desenvolvi alguns modelos

Editado por jlsousa

Compartilhar este post


Link para o post
Compartilhar em outros sites
