Circuito, mesa de som amplificada para pc

Recommended Posts

Galera,

a parada e o seguinte...

quero monta uma mesa simples, e objetiva,

a mesa tem que ser assim

4 canais

1 master

bom e assim, que eu imaginei,

um canal master para regular as 4, e mais 4 potenciometros para regular o som pro master, nao precisa de ser nada muito exagerado nao, eu e ums amigos estamos montando um studio caseiro e aos pocos esta saindo um som.

quem quiser conferir, o som e legal

myspace.com/funcho

Vlew Galera

Editado por Bcpetronzio
Corrigir falha na digitação do título

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fala garoto, semana retrasada eu montei uma exatamente como me passou, para uma bandinha que ta iniciando, 4 canais sendo cada um com ajuste de tonalidade para microfone, grave médio agudo e volume mais um master final. Não copiei de nenhum lugar, eu mesmo fiz ela. A placa eu projetei de acordo com a nescessidade do projeto, no teu caso o VU, o regulador, o seletor e o display podem ser removidos. Caso queira manda uma MP que te passo o projeto ou posto aqui mesmo. So que amanha apenas.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Fala garoto, semana retrasada eu montei uma exatamente como me passou, para uma bandinha que ta iniciando, 4 canais sendo cada um com ajuste de tonalidade para microfone, grave médio agudo e volume mais um master final. Não copiei de nenhum lugar, eu mesmo fiz ela. A placa eu projetei de acordo com a nescessidade do projeto, no teu caso o VU, o regulador, o seletor e o display podem ser removidos. Caso queira manda uma MP que te passo o projeto ou posto aqui mesmo. So que amanha apenas.

    Po, gostaria sim rodrigo,

    você tem essa boa vontade de mandar pra mim o circuito? ficaria muito grato, pois provavelmente irei montar e mandarei fotos para mostrar como ficou, rsrs valeu obrigado..rsrs

    Penenem

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Fala velho!

    Seguinte então, mais tardar sexta feira eu posto o circuito para tí, porém vais ter que baixar um programinha para poder visualizar o circuito:

    http://www.expresspcb.com/ExpressPCBbin/expresspcbsetup.exe

    Tu vai gostar desse programinha, é bem simples de se lidar, eu gosto bastante dele para projetos mais simples e rápidos.

    Com ele tu vai poder visualizar os arquivos que irei postar em breve, ainda imprimir a placa já no tamanho real.

    Forte abraço.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Fala velho!

    Seguinte então, mais tardar sexta feira eu posto o circuito para tí, porém vais ter que baixar um programinha para poder visualizar o circuito:

    http://www.expresspcb.com/ExpressPCBbin/expresspcbsetup.exe

    Tu vai gostar desse programinha, é bem simples de se lidar, eu gosto bastante dele para projetos mais simples e rápidos.

    Com ele tu vai poder visualizar os arquivos que irei postar em breve, ainda imprimir a placa já no tamanho real.

    Forte abraço.

    legal d++ vou baixar aquia gora e ver como ele e .. e aguardo o circuito...valeu e brigadaum...

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Putz velho, o circuito está pronto porém vim para casa da minha namorada e me esqueci do meu pendrive. Acho que amanha eu posto pra tí..

    Forte abraço.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

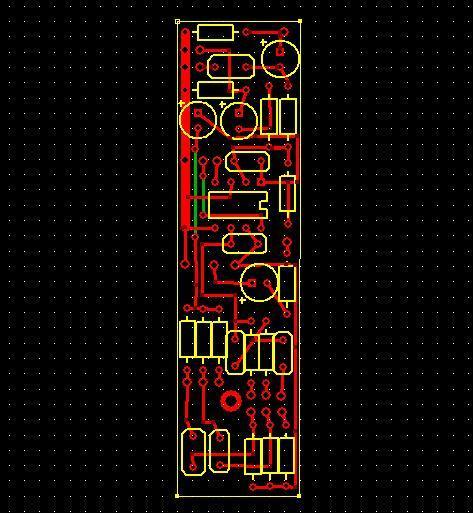

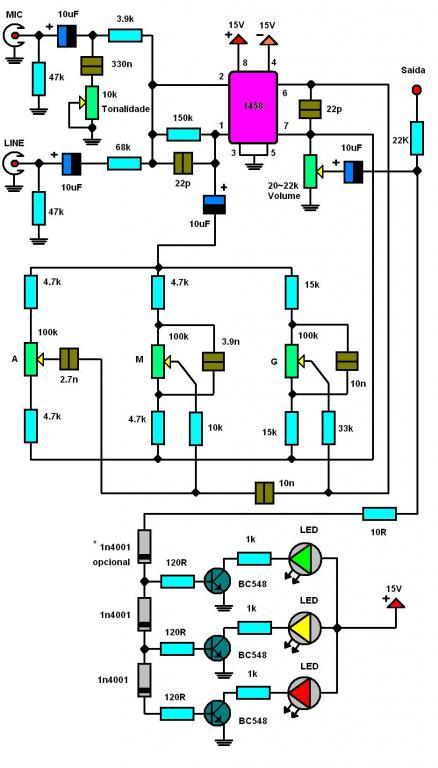

    Fala velho, tinha até me esquecido..

    O VU é opcional, não inclui ele na placa...

    Não consegui postar o arquivo do expresspcb, não sei como postar!!!



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Olá Rodrigo Lange! Muito interessante seu circuito, fiquei intrigado por uma parte dele:


    É para indicar a 'potencia' do som, certo? Mas a corrente não vai se dividir igualmente para os 3x120R serie transistor?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Ué...o amigo xanok pode estar certo, mas eu pergunto: aqueles diodos 1N4001 não dariam uma queda de no minimo 0,7VCC? Então o fator potencia já diferenciaria não?

    R.Costa.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Isso eu não sei digam... só acho que aqueles resistores teriam que ser de valores diferentes (ordem crescente ou descrecente)

    Espero resposta do Rogrido! XD

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    É...eu de certo modo concordo com você, mas não deixo de ver os diodos, que se cada um significa uma queda de tensão da faixa de 0,7VCC, consequentemente, a tensão e corrente necessária para que os 3 LEDs acendam de uma vez só, deve ser capaz de "transpor" no mínimo 2,1Vcc, o que não é pouca coisa em um circuito de áudio! principalmente na saída......

    Vamos parar de "especulações" e deixar que o desenvolvedor do projeto (meu Xará Rodrigo Lange) dê suas próprias explicaçÕes! hehehe

    Abração meu amigo xanok.

    R.Costa.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Aff c k b i t, agora entendi a moral das quedas de tensão de que você estava falando =P

    Se for isso, dai fica beleza mesmo.

    Abraços!

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Fala pessoal, o VU é apenas para mostrar os picos na saída, não tem a intenção de ser preciso, o primeiro diodo pode ser retirado tranquilamente do projeto, testes devem ser feitos com os valores de 120R dependendo da fonte de sinal na entrada, o que reflete automáticamente na saída.

    Garanto com essa configuração para acender o último léd precisa dar o máximo do 1458.

    Podem alterar valores experimentais para melhor sensibilidade caso a fonte de sinal seja fraca.

    O ganho do microfone é muito bom, a entrada LINE esta disposta para receber sinais de até 500mV. Além disso notaram forte distorção.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Eita galera,

    Pelo visto o caldo engrosso aqui em? haha bom d++ o projeto.. vou testar e ve o que rola, mas olhando por alto aqui eu me pergunto....

    este circuito de entrada e saida seria idependente, certo? no caso de:

    se eu tivesse que colocar mais 3 circuitos desse para concluir 4 canais, eu teria que

    fazer então 4 placas certo? ( pra ficar "certo" ), só que eu gostaria de incluir um "MASTER" para estes 4 canais e mais um canal simples para microfone.

    a minha pergunta e? como sairia isso teoricamente?

    E agradeço a todos desde ja pela atençao.. "O meu muito obrigado a todos"

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Simples! Faça os quatro canais ligados na mesma linha, ou use opamps para isso, recomendo.

    Cada canal já tem uma entrada para microfone e outra para line, a do microfone tem um ajuste fino só para ela, independente da entrada line.

    Mas se quiser fazer uma só para microfone sugiro usar FET's que são superior em muito a CI's mais uma caixinha metálica aterrada só para a plaquinha do MIC. Assim vais ter uma entrada de MIC de alta fidelidade. Quando for montar as plaquinhas procure diminuir ao máximo os fios na caixinha, use ferrites nos fios da alimentação pra cortar possíveis ruidos e procure um ponto comum de terra na caixinha e alí ligue todos os fios, esse ponto pode varias dentro do circuito, procure o menus ruidoso.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Rodrigo, e se eu usar um contrabaixo ou guitarra com pré-amp/circuito ativo.... você teria aí algum modo para eu derrubar em 10x o valor do sinal? (o circuito ativo manda voltagens de até 5V na saída... acha que seria necessário colocar um divisor de tensão 10:1 numa entrada "line" secundária?).

    Essa saída é para o pc? Queria saber se tenho como colocar mais de 1 canal aí e mixar todos eles para mandar para a placa onboard do pc.

    Estou querendo montar meus equipos aqui em casa também ehehehhehe!

    Editado por Lucas Scoppio

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    No caso do instrumento ativo use a entrada line que já está devidamente dimensionada para receber sinal de média/alta intensidade. A impedância de entrada já esta de acordo também. Repare que se ligar um instrumento ativo na entrada para MIC distorcerá fortemente o som pois está entrada está dimensionada pra baixa impedância e alto ganho. Pra mixar todos pode usar outro Opamp, recomendo um TL074. No estágio de saída leve todas as saídas amplificadas do 074 a entrada não inversora de um 5532. Configure dessa maneira e obtem um alto ganho na saída. O 5532 pode ser substituido por um TL022 de preferência, caso não achar use 072 mesmo ou as novas familias de opamp rail to rail que utilizam baixa alimentação e chegam a fornecer até 5V na saída, são excelentes!!!

    Este circuito se comportou muito bem para um cara que comprou de mim na intenção de gravar um mixes em casa no PC.

    Forte abraço.

    Editado por Rodrigo Lange

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    ola Rodrigo Lange você poderia me enviar a lista dos materiais necessários para o projeto q você fez

    estou começando agora no mundo da eletrônica e ainda sou meio leigo



    desde ja agradeço

    muito obrigado
