Guia de Conexões para PC, BDP e PS3 no Home Theater


Posts recomendados

Eai minha gente beleza?

Bom, devido as dúvidas que o pessoal tem quanto as conexões de E/S (Entrada e Sáida) de aparelhos como: TV, PC, PS3, BDP(Blu-Ray) e Home Theater/Receiver... decidi então criar este tópico com imagens ilustrativas para auxiliar nestas conexões... o tópico é voltado para os amigos iniciantes que acabaram de comprar um Home Theater e já querem ligar tudo no aparelho de Home Theater assim como eu^_^

Vale dizer que não sou expert nesta área, então qualquer pessoas que queira complementar este tópico ou me corrigir fiquem a vontade;)

Não utilizei nas imagens aparelhos de alta qualidade como os receivers da da Onkyo, Denon ou da Sony... mas aparelhos mais simples como LG, Samsung e outros que possuem receiver no leitor de dvd e poucas conexões tais como A/V RCA, HDMI e SPDIF (coaxial ou óptico)...

Estes aparelhos possuem recursos como DTS e Dolby Digital e Dolby Pro Logic II... qual a diferença entre estes recursos? na prática seria isso:

Dolby Digital : é um recurso que permite ao utlizar um disco de DVD no formato Dolby Digital 5.1 deixa o som no formato 5.1, ou seja, 5 canais (central, frontal esquerdo e direito, traseiro esquerdo e direito) mais um Sub-woofer... quando você assiste um filme neste formato através de um Home Theater 5.1 vai sentir aquela sensação de cinema...

Dolby Pro Logic : este é um recursos disponíveis na maioria dos Home Theater que faz um filme que esta com o áudio no formato estéreo (2 canais, sendo esquerdo e direito) simular o efeito 5.1, porém, a qualidade não é a mesma quando o formato de áudio é 5.1 nativo a diferença é perceptivel em alguns ouvidos, como o meu por exemplo-_-

DTS : é uma sigla de Digital Theater Systems que na verdade é o concorrente da Dolby, que faz a mesma coisa* que o Dolby digital, onde o sinal de áudio fica no formato 5.1 nativo.

Para saber mais, ou conhecer estes recursos, clique aqui:

DTS

Dolby

Para entender melhor as imagens abaixo, vou fazer uma legenda para os cabos que utilizei:

Cabo HDMI : azul

Cabo SPDIF (coaxial ou óptico) : verde

Vídeo Composto : amarelo

RCA analógico Estéreo : vermelho e branco

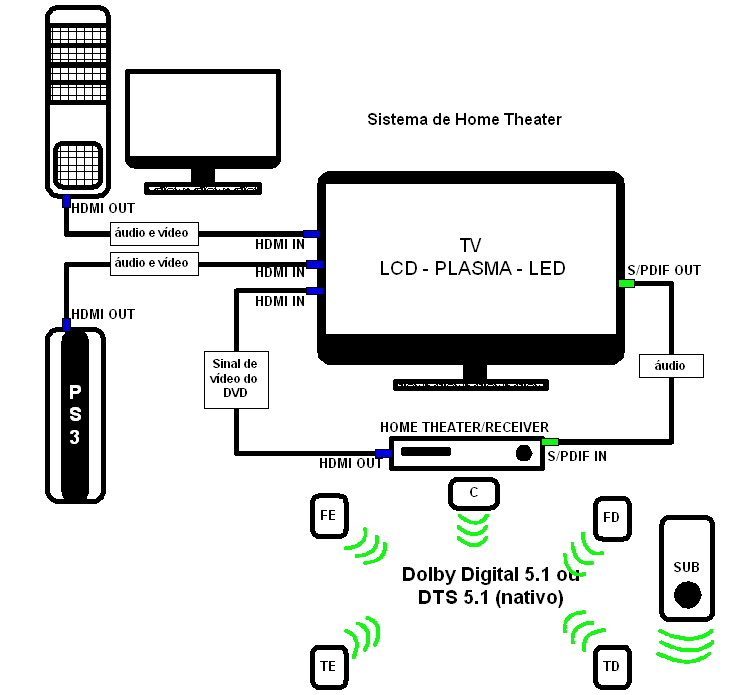

1º Exemplo: neste exemplo, utilizamos:

PC: Com uma placa vídeo com sáida HDMI ou com adapatar DVI/HDMI com suporte para transmissão de áudio pelo HDMI;

PS3: o famoso Play 3, utilizando a saída de áudio e vídeo pela HDMI ;

TV: aqui temos uma tv de alta definição com 3 entradas HDMI e uma saída SPDIF (coaxial ou óptico)

HT: aqui nos temos um aparelho de Home Theater com saída HDMI (para o vídeo) e entrada SPDIF, que deve ser igual ao televisor

Para obter melhor qualidade de áudio para os aparelhos faremos a conexão conforme imagem abaixo:

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74799&stc=1&d=1275669138

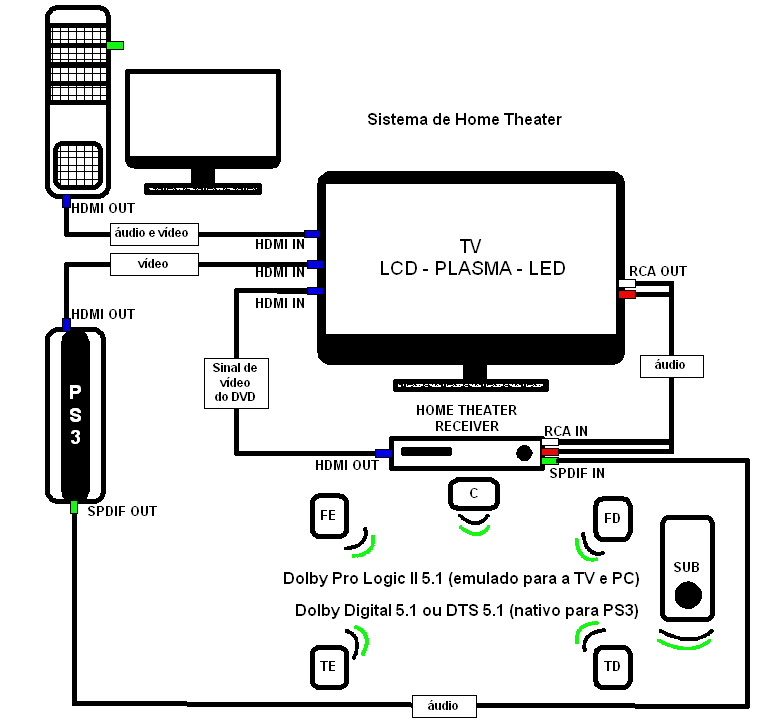

2º Exemplo: neste exemplo temos os mesmo aparelho, porém suponhamos que o televisor não tenha saída SPDIF (que nem o meu(_( rsrs), a conexão de áudio será feita pelo cabo analógico RCA, e o vídeo do HT será por HDMI. Para o som ficar no formato 5.1 você usa o recurso Dolby Pro Logic, porém como disse antes a qualidade não é a mesma, mas fará com que os sinais do pc, ps3 fiquem 5.1...os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74800&d=1275669455

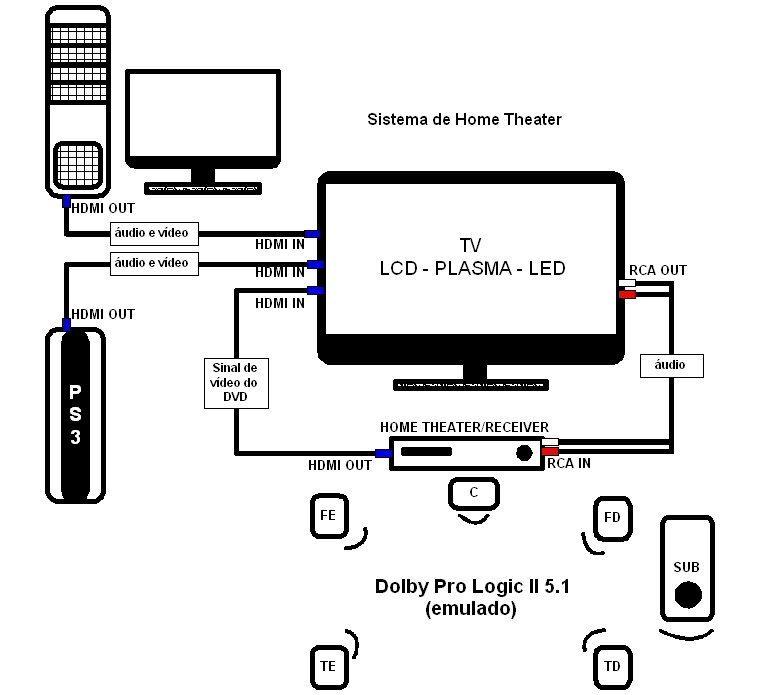

3º Exemplo: Neste, temos os mesmos aparelhos, mas com o recursos Dolby Pro Logic desativado, desta forma o som ficará no formato 2.1 nativo saindo apenas pelas caixas frontrais esquerda e direita e também pelo sub-woofer, mesmo sendo 2.1 a qualidade do som fica melhor que em Pro Logic 5.1. o vídeo do HT é conectado via HDMI... os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74802&stc=1&d=1275669780

4º Exemplo: Neste, temos os mesmo aparelhos, mas desta vez utilizando a saída SPDIF do PC para o HT, se você estiver assistindo um filme de extensão .MKV de alta definição e quer maxima qualidade do som e sua tv não tem SPDIF, então use o cabo óptico do pc para o HT, o formato do som ficará em 5.1 nativo, mas para os sinais da TV e PS3 você pode usar a transmissão através do cabo analógico rca e ativar a função Dolby Pro Logic 5.1 ... os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75345&stc=1&d=1278330548

5º Exemplo: Neste, temos os mesmo aparelhos, mas desta vez utilizando a saída SPDIF do PS3 para o HT, e vídeo via HDMI. O som vindo do PS3 para o HT ficará*(dependendo do formato de áudio do game/filme) em 5.1 nativo, enquando os sinais da tv e de pc ficará emulado pelo Dolby Pro Logic 5.1.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75346&stc=1&d=1278330597

Tópico ainda não esta pronto, estou fazendo por partes... falta ainda alguns ajustes.. aguardem a conclusão






  • Curtir 2
Link para o comentário
Compartilhar em outros sites

  • 3 semanas depois...

Ola leandropalu, cara eu preciso da tua ajuda e nao sei se posso postar nesse topico, portanto caso haja alguma irregularidade me notifiquem e apaguem o post!

então leandropalu, a poucos dias eu comprei 1 HT pro meu quarto http://www.c3technology.com.br/index.asp?id_parametro=detalhe_produto&id=240, eu tenho uma TV http://www.p4c.philips.com/cgi-bin/dcbint/cpindex.pl?ctn=42PFL7403/78&scy=BR&slg=pt e ela so tem saida de audio SPDIF e o HT nao tem nem entrada SPDIF e nenhuma outra, so saida de 6 canais RCA, ai fica impossivel conectar o home 5.1 na TV pra usar com o xbox360 (conectado via HDMI) igualmente com a NET HD...

Gostaria da sua opinião, a melhor forma pra eu poder conectar td isso e deixar 5.1 meu som...

Obrigado desde ja...

abrc

Link para o comentário
Compartilhar em outros sites

Ola leandropalu, cara eu preciso da tua ajuda e nao sei se posso postar nesse topico, portanto caso haja alguma irregularidade me notifiquem e apaguem o post!

então leandropalu, a poucos dias eu comprei 1 HT pro meu quarto http://www.c3technology.com.br/index.asp?id_parametro=detalhe_produto&id=240, eu tenho uma TV http://www.p4c.philips.com/cgi-bin/dcbint/cpindex.pl?ctn=42PFL7403/78&scy=BR&slg=pt e ela so tem saida de audio SPDIF e o HT nao tem nem entrada SPDIF e nenhuma outra, so saida de 6 canais RCA, ai fica impossivel conectar o home 5.1 na TV pra usar com o xbox360 (conectado via HDMI) igualmente com a NET HD...

Gostaria da sua opinião, a melhor forma pra eu poder conectar td isso e deixar 5.1 meu som...

Obrigado desde ja...

abrc

Caro Zuwill será um prazer tentar te ajudar...

Não consigo abrir de onde estou (do trabalho) os links que você me enviou...conheço um pouco sobre este dois aparelhos, mas se você pudesse descrever certinho as conexões da sua tv e os cabos que acompanham o seu HT ficará melhor pro nós dois... bom estarei aguardando...

tive á alguns meses atrás um HT 5.1 da Clone e já instalei o mesmo na tv, as conexões rca são iguais do seu HT C3tech e com base nas conexões que fiz no passado poderei te ajudar, mas envie os dados que te pedi!;)

Link para o comentário
Compartilhar em outros sites

Caro Zuwill será um prazer tentar te ajudar...

Não consigo abrir de onde estou (do trabalho) os links que você me enviou...conheço um pouco sobre este dois aparelhos, mas se você pudesse descrever certinho as conexões da sua tv e os cabos que acompanham o seu HT ficará melhor pro nós dois... bom estarei aguardando...

tive á alguns meses atrás um HT 5.1 da Clone e já instalei o mesmo na tv, as conexões rca são iguais do seu HT C3tech e com base nas conexões que fiz no passado poderei te ajudar, mas envie os dados que te pedi!;)

Nossa cara, voce nao sabe o favor que voce esta me fazendo ao me ajudar...

Eu estava ficando meio chateado por causa dessa situaçao...

então cara, o HT tem 3 pares de RCA na saia e mais NENHUMA saida de som, apenas essa...

E a TV tem 4HDMI, 1 Saida de som SPDIF, 2 ou 3 Video componente...

(imagem com as conexoes - http://download.p4c.philips.com/files/4/42pfl7403_78/42pfl7403_78_cow_.jpg)

Eu tenho todos o cabos que precisa, RCA, HDMI, Componente e otros que eu tenho facilidade de achar aqui na minha cidade...

Precisa de mais alguma informaçao?

obrigado pela ajuda!

Link para o comentário
Compartilhar em outros sites

Nossa cara, voce nao sabe o favor que voce esta me fazendo ao me ajudar...

Eu estava ficando meio chateado por causa dessa situaçao...

então cara, o HT tem 3 pares de RCA na saia e mais NENHUMA saida de som, apenas essa...

E a TV tem 4HDMI, 1 Saida de som SPDIF, 2 ou 3 Video componente...

(imagem com as conexoes - http://download.p4c.philips.com/files/4/42pfl7403_78/42pfl7403_78_cow_.jpg)

Eu tenho todos o cabos que precisa, RCA, HDMI, Componente e otros que eu tenho facilidade de achar aqui na minha cidade...

Precisa de mais alguma informaçao?

obrigado pela ajuda!

Cara, você pode mandar as imagens das conexões por email ([email protected]) no formato .jpeg

, pois não consigo abrir estes links.... você precisa me dizer quais os cabos que acompanharam este HT...

como você faz para conectar este HT em seu computador? ele tem três cabos P2 para ligar-los nas três saída do pc ?

Link para o comentário
Compartilhar em outros sites

Cara, você pode mandar as imagens das conexões por email ([email protected]) no formato .jpeg

, pois não consigo abrir estes links.... você precisa me dizer quais os cabos que acompanharam este HT...

como você faz para conectar este HT em seu computador? ele tem três cabos P2 para ligar-los nas três saída do pc ?

então cara, vou te mandar as imagens por email...

O HT veio com 3 pares de cabos RCA macho-macho e um cabo RCA-P2 (que eu uso pra conectar na saida de fone da TV e faço o mesmo com o PC, porém o HT vai pra TV e da TV vai pro PC pela entrada do cabo do monitor e uma saida RCA pro PC q eu uso o RCA-P2 pra ir pro pc dai...)

As conexoes q eu to atualmente sao:

HT via 1 par de RCA-P2 na saida de fone da TV (to usando apenas o sub+caixa da direita e esquerda, a central e as da direita-esquerda de "tras" nao estão conectadas...)

Xbox via HDMI pra TV

NET via HDMI pra TV

e as vezes eu conecto o cabo do monitor na TV q tem 1 par de saida RCA que eu conecto via P2 no PC...

Link para o comentário
Compartilhar em outros sites

Cara, infelizmente, a única forma de você enviar o som da tv, Net e Xbox para o seu Ht é através da saída para fone de ouvido... você terá que usar um cabo que seja em uma ponta P2 (para ligar na saída para fone de ouvido da tv) e na outra ponta 5 machos RCA... você mandar fazer este cabo, os 5 fios negativos deverá ser soldados na parte negativa do macho P2, e os 5 fios positivos na parte positiva do macho P2.... essa seria a única forma de fazer com que este HT reproduza o som nas 5 caixas, PORÉM.... com este esquema você nao conseguirá o efeito verdadeiro do 5.1 Dolby ou DTS, em outras palavras não sentirá aquele efeito de cinema, pois as vozes sairão por todas as caixas sendo que no forma real as vozes saem apenas na caixa central, as músicas de fundo nas frontais laterais, os efeitos nas traseiras e o grave na sub... quando liguei minhas caixas 5.1 da Clone na minha LCD ficou da mesma forma, mas o som já ficou melhor que o original da tv...

Resumindo, infelizmente, as conexões disponíveis na sua tv limita o funcionamento do seu HT, e vice e versa... se você quer realmente este efeito de cinema que citei, precisará de um HT com entrada óptica coaxial...

Qualquer coisa estamos ai!

Link para o comentário
Compartilhar em outros sites

Cara, infelizmente, a única forma de você enviar o som da tv, Net e Xbox para o seu Ht é através da saída para fone de ouvido... você terá que usar um cabo que seja em uma ponta P2 (para ligar na saída para fone de ouvido da tv) e na outra ponta 5 machos RCA... você mandar fazer este cabo, os 5 fios negativos deverá ser soldados na parte negativa do macho P2, e os 5 fios positivos na parte positiva do macho P2.... essa seria a única forma de fazer com que este HT reproduza o som nas 5 caixas, PORÉM.... com este esquema você nao conseguirá o efeito verdadeiro do 5.1 Dolby ou DTS, em outras palavras não sentirá aquele efeito de cinema, pois as vozes sairão por todas as caixas sendo que no forma real as vozes saem apenas na caixa central, as músicas de fundo nas frontais laterais, os efeitos nas traseiras e o grave na sub... quando liguei minhas caixas 5.1 da Clone na minha LCD ficou da mesma forma, mas o som já ficou melhor que o original da tv...

Resumindo, infelizmente, as conexões disponíveis na sua tv limita o funcionamento do seu HT, e vice e versa... se você quer realmente este efeito de cinema que citei, precisará de um HT com entrada óptica coaxial...

Qualquer coisa estamos ai!

Hm...entendi...

Sera que nao tem como fazer um RCA(3 pares) pra SPDIF?

Sera que nao seria melhor que a saida de fone?

e custa caro para mandar fazer este cabo?

Obrigado...

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...

Sera que nao tem como fazer um RCA(3 pares) pra SPDIF?

Obrigado...

Na verdade não;

RCA é analógico e SPDIF é digital, como o nome já diz : Sony Philips Digital Inteface.

Eu também tenho uma dúvida.

Quero conectar um PHT510 da Philco no meu pc. Minha motherboard aceita (segundo a ecs) até 7.1(eu dise q aceita não que aguenta :P);

A minha dúvida é a seguinte:

é melhor eu fazer:

1 - um cabo rca fêma -> p2 macho individual, ou seja : frontal esquerdo - frontal direito - central - surround esquerdo - surround direito- subwoofer.

2 - um cabo rca fêmea -> p2 macho 'duplo', ou seja : frontal esquerdo e direito (no mesmo cabo) - surround esquerdo e direito(no mesmo cabo) - central - subwoofer ( esses dois ulimos individuais, logicamente);

3 - Um cabo 2x rca fêmea -> p2 macho criando um sistema estéreo 2.o e ativando o dolby pro logic II.

Bem, como já observei, o pro logic não seria a melhor opção em questão de qualidade, mas seria a opção mais barata;

O que eu queria é saber qual o melhor custo/benefício das 3 opções.

P.S.: A segunda opção eu nem sei se funcionaria, mas eu coloquei ai, quem sabe seria bom no quesito custo/benefício.

Link para o comentário
Compartilhar em outros sites

Na verdade não;

RCA é analógico e SPDIF é digital, como o nome já diz : Sony Philips Digital Inteface.

Eu também tenho uma dúvida.

Quero conectar um PHT510 da Philco no meu pc. Minha motherboard aceita (segundo a ecs) até 7.1(eu dise q aceita não que aguenta :P);

A minha dúvida é a seguinte:

é melhor eu fazer:

1 - um cabo rca fêma -> p2 macho individual, ou seja : frontal esquerdo - frontal direito - central - surround esquerdo - surround direito- subwoofer.

2 - um cabo rca fêmea -> p2 macho 'duplo', ou seja : frontal esquerdo e direito (no mesmo cabo) - surround esquerdo e direito(no mesmo cabo) - central - subwoofer ( esses dois ulimos individuais, logicamente);

3 - Um cabo 2x rca fêmea -> p2 macho criando um sistema estéreo 2.o e ativando o dolby pro logic II.

Bem, como já observei, o pro logic não seria a melhor opção em questão de qualidade, mas seria a opção mais barata;

O que eu queria é saber qual o melhor custo/benefício das 3 opções.

P.S.: A segunda opção eu nem sei se funcionaria, mas eu coloquei ai, quem sabe seria bom no quesito custo/benefício.

Cara, esse PHT510 não possui leitor de dvd estou correto ? (desculpa mas não tenho como acessar do meu trabalho as especificações deste HT) se possível mande pra gente as conexões deste aparelho e os cabos que acompanham este HT...

Link para o comentário
Compartilhar em outros sites

Cara, esse PHT510 não possui leitor de dvd estou correto ? (desculpa mas não tenho como acessar do meu trabalho as especificações deste HT) se possível mande pra gente as conexões deste aparelho e os cabos que acompanham este HT...

opa, desculpe responder tão tarde, é que estava sem acesso a rede.

Exato, ele não tem leitor de dvd nao, é mais um kit 5.1 do que um ht.

Saídas:

5 Conexões RCA individuais que vão para as caixas de som (frontais, e surround).

Entradas:

Auxiliar : São 2 conexões RCA (uma branca outra vermelha) entrando como um sistema 2.0 ou 2.1(dessa forma eu deveria ativar a opção pro logic ii);

5.1ch : 6 conexões RCA sendo 3 pares;

Pares:

1º - Um conextor branco e outro vermelho sendo responsaveis pelas caixas frontais(esquerda e direita).

2º - m conector branco e outro vermelho sendo responsáveis pelas caixas traseiras (esquerda e direita).

3º - Um conector branco e outro vermelho sendo reponsaveis pelo Subwoofer, e pela caixa frontal central.

Bem, ele não tem entrada coaxial ou spdif. Já o computador teria saída spdif. Infelizmente não posso aproveitar dessa conexão;

Espero que possa me ajudar amigo.

Desde já agradeço.

Link para o comentário
Compartilhar em outros sites

opa, desculpe responder tão tarde, é que estava sem acesso a rede.

Exato, ele não tem leitor de dvd nao, é mais um kit 5.1 do que um ht.

Saídas:

5 Conexões RCA individuais que vão para as caixas de som (frontais, e surround).

Entradas:

Auxiliar : São 2 conexões RCA (uma branca outra vermelha) entrando como um sistema 2.0 ou 2.1(dessa forma eu deveria ativar a opção pro logic ii);

5.1ch : 6 conexões RCA sendo 3 pares;

Pares:

1º - Um conextor branco e outro vermelho sendo responsaveis pelas caixas frontais(esquerda e direita).

2º - m conector branco e outro vermelho sendo responsáveis pelas caixas traseiras (esquerda e direita).

3º - Um conector branco e outro vermelho sendo reponsaveis pelo Subwoofer, e pela caixa frontal central.

Bem, ele não tem entrada coaxial ou spdif. Já o computador teria saída spdif. Infelizmente não posso aproveitar dessa conexão;

Espero que possa me ajudar amigo.

Desde já agradeço.

Eae johnatanlp, beleza?

Bom, imagino que você queira ligar o seu PC neste HT... pensando nisso criei uma imagem ilustrativa para ajudar...

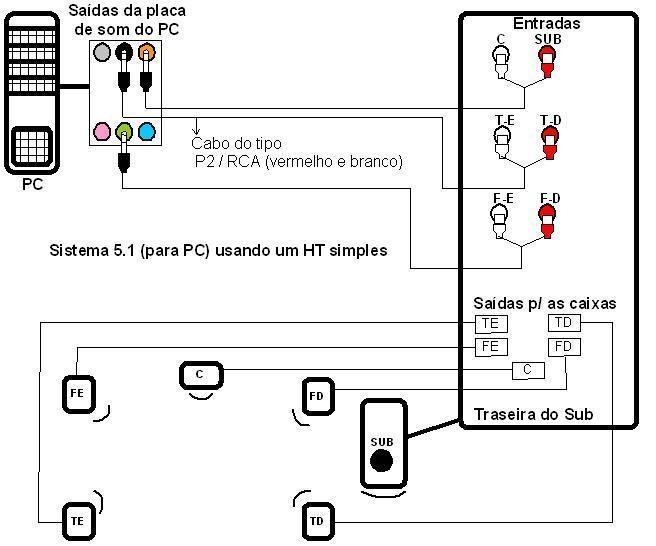

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75466&stc=1&d=1278940309

Você vai precisar de 3 cabos P2 / RCA (vermelho e branco) para plugar nas saídas(P2) do PC para as entradas (RCA verm e branco) Central, Sub, Frontal direito, Frontal esquerdo, Traseiro direito e Traseiro esquerdo...

você deverá configurar o driver da sua placa de som para deixar-lá em formato de som para 6 canais, depois e manualmente você conseguirá especificar quais canais será os frontais, traseiras, centrais e sub... por exemplo, no meu PC encontra-se da seguinte forma:

P2 verde = caixas frontais direita e esquerda

P2 preta = caixas traseiras direita e esquerda

P2 laranja = caixa central e Sub

mas, você também pode configurar de forma diferente...

Sobre o Pro Logic é o seguinte: Mesmo tendo entrada auxiliar RCA(vermelho e branco), este sistema NÃO ficará em formato 5.1, pois ele não possui decodificador Dolby Pro Logic... sendo assim tudo que você ligar nesta entrada ficará no máximo em 2.1(Frontais direito e esquerdo + sub) como Tv por exemplo.

Dúvidas estamos ae!;)


Link para o comentário
Compartilhar em outros sites

Eae johnatanlp, beleza?

Bom, imagino que você queira ligar o seu PC neste HT... pensando nisso criei uma imagem ilustrativa para ajudar...

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75466&stc=1&d=1278940309

Você vai precisar de 3 cabos P2 / RCA (vermelho e branco) para plugar nas saídas(P2) do PC para as entradas (RCA verm e branco) Central, Sub, Frontal direito, Frontal esquerdo, Traseiro direito e Traseiro esquerdo...

você deverá configurar o driver da sua placa de som para deixar-lá em formato de som para 6 canais, depois e manualmente você conseguirá especificar quais canais será os frontais, traseiras, centrais e sub... por exemplo, no meu PC encontra-se da seguinte forma:

P2 verde = caixas frontais direita e esquerda

P2 preta = caixas traseiras direita e esquerda

P2 laranja = caixa central e Sub

mas, você também pode configurar de forma diferente...

Sobre o Pro Logic é o seguinte: Mesmo tendo entrada auxiliar RCA(vermelho e branco), este sistema NÃO ficará em formato 5.1, pois ele não possui decodificador Dolby Pro Logic... sendo assim tudo que você ligar nesta entrada ficará no máximo em 2.1(Frontais direito e esquerdo + sub) como Tv por exemplo.

Dúvidas estamos ae!;)

Eae leandropalu.

Obrigado pela ajuda amigo, foi de grande valia.

Penso que a forma que você mostrou acima é realmente o mais adequado.

Valeu.

[]'s

Link para o comentário
Compartilhar em outros sites

  • 4 semanas depois...

Comprei um HT Samsung C-350 com conexão optica digital, basicamente para ligar no meu PC, que tb tem conexão optica digital.

Comprei um cabo universal (optica digital), com dois tipos de plugues, mas nenhum deles se encaixa nem no PC e nem no HT. No PC o plugue quadradinho nem entra, e no HT fica meio afroxado.

Entrei em contato com a Samsung (Brasil e Singapura) que afirmaram que com a conexão optica digital é possivel conectar o PC ao HT, mas estou com esse problema de cabo.

O PC tb tem saidas HDMI e o HT tambem. Veio um cabo HDMI com o HT que conecta perfeitamente entre o HT e o PC, na parte da placa de video, liguei mas num funcionou.

Tem tb conexão coaxial S/PDIF no PC -- apenas uma saida, e no HT tem duas dessas conexões. Tenho um cabo desse tipo, liguei mas num funcionou.

Alguma sugestão? Obrigado!

***RESOLVIDO***

Link para o comentário
Compartilhar em outros sites

O PC tb tem saidas HDMI e o HT tambem. Veio um cabo HDMI com o HT que conecta perfeitamente entre o HT e o PC, na parte da placa de video, liguei mas num funcionou.

Cara, a conexão HDMI existente em seu HT se trata de uma SAÍDA, para enviar os sinais de audio e vídeo para a Tv... Para ligar seu pc através do HDMI seu HT precisaria ter um Entrada HDMI...

Tem tb conexão coaxial S/PDIF no PC -- apenas uma saida, e no HT tem duas dessas conexões. Tenho um cabo desse tipo, liguei mas num funcionou.

Alguma sugestão? Obrigado!

Mesmo que seu PC possua uma S/PDIF coaxial, eu acredito que você não vai conseguir fazer esta conexão, pois o seu HT possui apenas uma S/PDIF e óptica, qual a cor destes dois conectores que você disse ser S/PDIF coaxial ? preto ou laranja?

O problema é no cabo S/PDIF óptico, é certo que terá que comprar outro cabo, mas compre um que tenha os plug's <macho> compátivel com a <fêmea>...

Link para o comentário
Compartilhar em outros sites

Cara, a conexão HDMI existente em seu HT se trata de uma SAÍDA, para enviar os sinais de audio e vídeo para a Tv... Para ligar seu pc através do HDMI seu HT precisaria ter um Entrada HDMI...

Mesmo que seu PC possua uma S/PDIF coaxial, eu acredito que você não vai conseguir fazer esta conexão, pois o seu HT possui apenas uma S/PDIF e óptica, qual a cor destes dois conectores que você disse ser S/PDIF coaxial ? preto ou laranja?

O problema é no cabo S/PDIF óptico, é certo que terá que comprar outro cabo, mas compre um que tenha os plug's <macho> compátivel com a <fêmea>...

leandropalu,

Resolvido! O problema foi que não estava pressionando corretamente o cabo, precisava apertar bem, agora consegui, obrigado!

Link para o comentário
Compartilhar em outros sites

  • 2 meses depois...

Cara, com o esquema,muito fácil de instalr tudo certinho. Deixo a dica para quem já usava ps3 e pretende mudar para cabo hdmi, sugiro que deixe apenas conectado o cabo hdmi e precione o botao para ligar o ps3 por uns 5 segundos, até fazer um clic, daih é só curtir. abs

P.s.se manter conexao por dois cabos, o ps3 não vai reconhecer hdmi.

abs

Link para o comentário
Compartilhar em outros sites

  • 4 semanas depois...
  • mês depois...

Galera estou com uma dúvida.

Possuo uma LCD 32 H-Buster e um Blu Ray Philips BDP 3100 e estou querendo comprar um home sem ter que gastar uns 2 mil reais pelo menos.

Será que se comprar um home com dvd incluso com hdmi eu conseguiria fazer o som sair em 5.1 nas caixas através do dvd como receiver e a imagem através do blu ray player? Como faria isso funcionar?

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
Eai minha gente beleza?

Bom, devido as dúvidas que o pessoal tem quanto as conexões de E/S (Entrada e Sáida) de aparelhos como: TV, PC, PS3, BDP(Blu-Ray) e Home Theater/Receiver... decidi então criar este tópico com imagens ilustrativas para auxiliar nestas conexões... o tópico é voltado para os amigos iniciantes que acabaram de comprar um Home Theater e já querem ligar tudo no aparelho de Home Theater assim como eu^_^

Vale dizer que não sou expert nesta área, então qualquer pessoas que queira complementar este tópico ou me corrigir fiquem a vontade;)

Não utilizei nas imagens aparelhos de alta qualidade como os receivers da da Onkyo, Denon ou da Sony... mas aparelhos mais simples como LG, Samsung e outros que possuem receiver no leitor de dvd e poucas conexões tais como A/V RCA, HDMI e SPDIF (coaxial ou óptico)...

Estes aparelhos possuem recursos como DTS e Dolby Digital e Dolby Pro Logic II... qual a diferença entre estes recursos? na prática seria isso:

Dolby Digital : é um recurso que permite ao utlizar um disco de DVD no formato Dolby Digital 5.1 deixa o som no formato 5.1, ou seja, 5 canais (central, frontal esquerdo e direito, traseiro esquerdo e direito) mais um Sub-woofer... quando você assiste um filme neste formato através de um Home Theater 5.1 vai sentir aquela sensação de cinema...

Dolby Pro Logic : este é um recursos disponíveis na maioria dos Home Theater que faz um filme que esta com o áudio no formato estéreo (2 canais, sendo esquerdo e direito) simular o efeito 5.1, porém, a qualidade não é a mesma quando o formato de áudio é 5.1 nativo a diferença é perceptivel em alguns ouvidos, como o meu por exemplo-_-

DTS : é uma sigla de Digital Theater Systems que na verdade é o concorrente da Dolby, que faz a mesma coisa* que o Dolby digital, onde o sinal de áudio fica no formato 5.1 nativo.

Para saber mais, ou conhecer estes recursos, clique aqui:

DTS

Dolby

Para entender melhor as imagens abaixo, vou fazer uma legenda para os cabos que utilizei:

Cabo HDMI : azul

Cabo SPDIF (coaxial ou óptico) : verde

Vídeo Composto : amarelo

RCA analógico Estéreo : vermelho e branco

1º Exemplo: neste exemplo, utilizamos:

PC: Com uma placa vídeo com sáida HDMI ou com adapatar DVI/HDMI com suporte para transmissão de áudio pelo HDMI;

PS3: o famoso Play 3, utilizando a saída de áudio e vídeo pela HDMI ;

TV: aqui temos uma tv de alta definição com 3 entradas HDMI e uma saída SPDIF (coaxial ou óptico)

HT: aqui nos temos um aparelho de Home Theater com saída HDMI (para o vídeo) e entrada SPDIF, que deve ser igual ao televisor

Para obter melhor qualidade de áudio para os aparelhos faremos a conexão conforme imagem abaixo:

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74799&stc=1&d=1275669138

2º Exemplo: neste exemplo temos os mesmo aparelho, porém suponhamos que o televisor não tenha saída SPDIF (que nem o meu(_( rsrs), a conexão de áudio será feita pelo cabo analógico RCA, e o vídeo do HT será por HDMI. Para o som ficar no formato 5.1 você usa o recurso Dolby Pro Logic, porém como disse antes a qualidade não é a mesma, mas fará com que os sinais do pc, ps3 fiquem 5.1...os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74800&d=1275669455

3º Exemplo: Neste, temos os mesmos aparelhos, mas com o recursos Dolby Pro Logic desativado, desta forma o som ficará no formato 2.1 nativo saindo apenas pelas caixas frontrais esquerda e direita e também pelo sub-woofer, mesmo sendo 2.1 a qualidade do som fica melhor que em Pro Logic 5.1. o vídeo do HT é conectado via HDMI... os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=74802&stc=1&d=1275669780

4º Exemplo: Neste, temos os mesmo aparelhos, mas desta vez utilizando a saída SPDIF do PC para o HT, se você estiver assistindo um filme de extensão .MKV de alta definição e quer maxima qualidade do som e sua tv não tem SPDIF, então use o cabo óptico do pc para o HT, o formato do som ficará em 5.1 nativo, mas para os sinais da TV e PS3 você pode usar a transmissão através do cabo analógico rca e ativar a função Dolby Pro Logic 5.1 ... os filmes reproduzidos pelo HT poderão ficar em Dolby Digital 5.1 ou DTS de acordo com o formato de áudio do disco.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75345&stc=1&d=1278330548

5º Exemplo: Neste, temos os mesmo aparelhos, mas desta vez utilizando a saída SPDIF do PS3 para o HT, e vídeo via HDMI. O som vindo do PS3 para o HT ficará*(dependendo do formato de áudio do game/filme) em 5.1 nativo, enquando os sinais da tv e de pc ficará emulado pelo Dolby Pro Logic 5.1.

http://forum.clubedohardware.com.br/attachment.php?attachmentid=75346&stc=1&d=1278330597

Tópico ainda não esta pronto, estou fazendo por partes... falta ainda alguns ajustes.. aguardem a conclusão

Amigos do Clube.

Por favor, preciso de uma ajuda.

Fiz a instalação exatamente como na figura do link: http://forum.clubedohardware.com.br/attachment.php?attachmentid=74799&stc=1&d=1275669138

Porém, o áudio não está saindo 5.1 no meu HT.

Clicando na tecla PL II do meu HT o sim passa a sair nas caixas traseiras, porém, pelo o que entendi é simulado.

O que devo fazer para o som sair 5.1 nativo como citado na figura?

PS. No meu caso tenho um bluray player.

Desde já muito obrigado.

Link para o comentário
Compartilhar em outros sites

  • 4 semanas depois...

Alguns pontos interessantes pra serem destacados nesse tópico, que é pra quem quer/tem o HT (home theater, ou mais comum, os DVD Home Theater) mais barato possível, com a possibilidade de utilizá-lo para blu ray/PS3.

A melhor opção, que vai trazer a melhor qualidade, pra esses HTs mais em conta, é utilizar ou comprar um com a entrada SPDIF (coaxial ou óptica).

A conexão SPDIF é capaz de transferir o sinal de áudio Dolby Digital 5.1, DTS e PCM. Mas é importante notar que quando é transferido o sinal PCM você fica limitado a 2 canais apenas. PCM com mais canais só pela conexão HDMI.

Outra informação é que o formato blu ray determina que o Dolby Digital 5.1, DTS e PCM são obrigatórios. Todos os três são para tocadores de blu ray, mas a mídia pode ter apenas um dos três.

Sabendo disso, fácil definir que o mínimo que devemos ter para um HT é entrada SPDIF e que ele seja capaz de decodificar Dolby Digital e DTS. A maioria só decodifica o Dolby Digital. O PCM já é o formato entendido por todos os receivers/HTs.

Com esse sistema, a maior qualidade possível, o chamado HD audio, que é o Dolby TrueHD e o DTS-HD Master Audio (ambos sem compressão), não será reproduzido. HD audio só é possível pelo HDMI (e claro, também pelas conexões analógicas individuais pra cada canal, quando disponíveis), seja pela transmissão LPCM multicanal decodificada pelo blu ray/PS3 (que pode usar cabo HDMI 1.1) ou pela transmissão do HD audio ao receiver/HT (nesse caso o receiver/HT precisa decodificar o HD audio e o cabo precisa ser HDMI 1.3 no mínimo). Me parece que o PS3, inclusive, só envia o LPCM multicanal pelo HDMI, ele não faz o bitstream do áudio HD.

Entretanto, nesses HTs de entrada, a diferença entre a reprodução de um DTS e um DTS-HD Master Audio deve ser muito pouco perceptível.

Com relação à TV. Ao ligar a entrada SPDIF do HT à TV devemos nos certificar de não deixar, na configuração da saída óptica da TV, em PCM, pois vai sair em dois canais apenas. O ideal é deixar em "Auto". Aí tem um problema, pois algumas TVs não têm suporte ao DTS e não passam ao HT pelo SPDIF. Nesse caso, quando houver algum problema com a reprodução do áudio por ele ser DTS, a solução é ligar o blu ray/PS3 diretamente no HT, se ele decodificar o DTS.

É isso aí. Se tiver algum erro é só comunicar.

Link para o comentário
Compartilhar em outros sites

  • 3 meses depois...

estou com um problema parecido e gostaria de sua ajuda.

tenho uma tv sony onde acoplei meu receiver da sky digital e o xbox 360 250g e agora comprei um ht da samsung (Blu-Ray - 3d), porém só consegui ligar o trivial. o xbox na tv (entrada ...) - a sky na tv na entrada hdmi - o ht na tv na entrada component 1. como faço para utilizar o ht com a tv, a sky e o xbox?

Link para o comentário
Compartilhar em outros sites

Visitante
Este tópico está impedido de receber novas respostas.

Sobre o Clube do Hardware

No ar desde 1996, o Clube do Hardware é uma das maiores, mais antigas e mais respeitadas comunidades sobre tecnologia do Brasil. Leia mais

Direitos autorais

Não permitimos a cópia ou reprodução do conteúdo do nosso site, fórum, newsletters e redes sociais, mesmo citando-se a fonte. Leia mais

×
×
  • Criar novo...
