Circuito Raquete de matar mosquito

[gilles.vieira]

Pessoal tenho uma daquelas raquetes de matar mosquito que parou de funcionar. Abri ela e vi que as trilhas da placa oxidaram e simplesmente evaparou... tô perdido no circuito, refiz algumas trilhas com fios, mas não tenho certeza se está certo.

Alguém teria uma raquete dessas que pudesse tirar uma foto da placa?

Obrigado desde já!

[felipe236]

com um puco de acetona e uma escovinha retire o verniz da placa assim fica mais fácil de ver amigo;)

Falou

[BCP]

Colega sELLIg, para as trilhas da plaquinha oxidarem/sumirem, é sinal que as baterias recarregáveis internas "derramaram"!..., minha sugestão é que compre outra raquete, o custo do reparo ficará igual ou superior a uma nova!...

Aguarde outras sugestôes!...

[elissandro1234]

Cara queria testar minha raquete de matar mosquito, a tensão queimei meu multímetro. Quantos voltes essa raquete tem?



[Vitor P]

59 minutos atrás, elissandro1234 disse:

Cara queria testar minha raquete de matar mosquito, a tensão queimei meu multímetro. Quantos voltes essa raquete tem?





Segundo a Wikipedia:  No interior, existe um pequeno circuito que, a partir de pilhas ou baterias, amplifica a tensão para cerca de 2kV e a envia em forma de pulsos contínuos para a tela central. Um inseto ou um objeto (com alguma condutividade elétrica) ao entrar na raquete, fecha o circuito entre as telas (curto-circuito) e recebe uma descarga de 3mA de corrente e de 6W de potência, provocando um estalo, que é causado pelo aquecimento excessivo do ar pelo Efeito Joule, este que, também é responsável por carbonizar os pequenos insetos. A descarga de Corona produzido pela raquete (raiozinhos) pode atingir 1.2mm de comprimento.

[Daniel Resende]

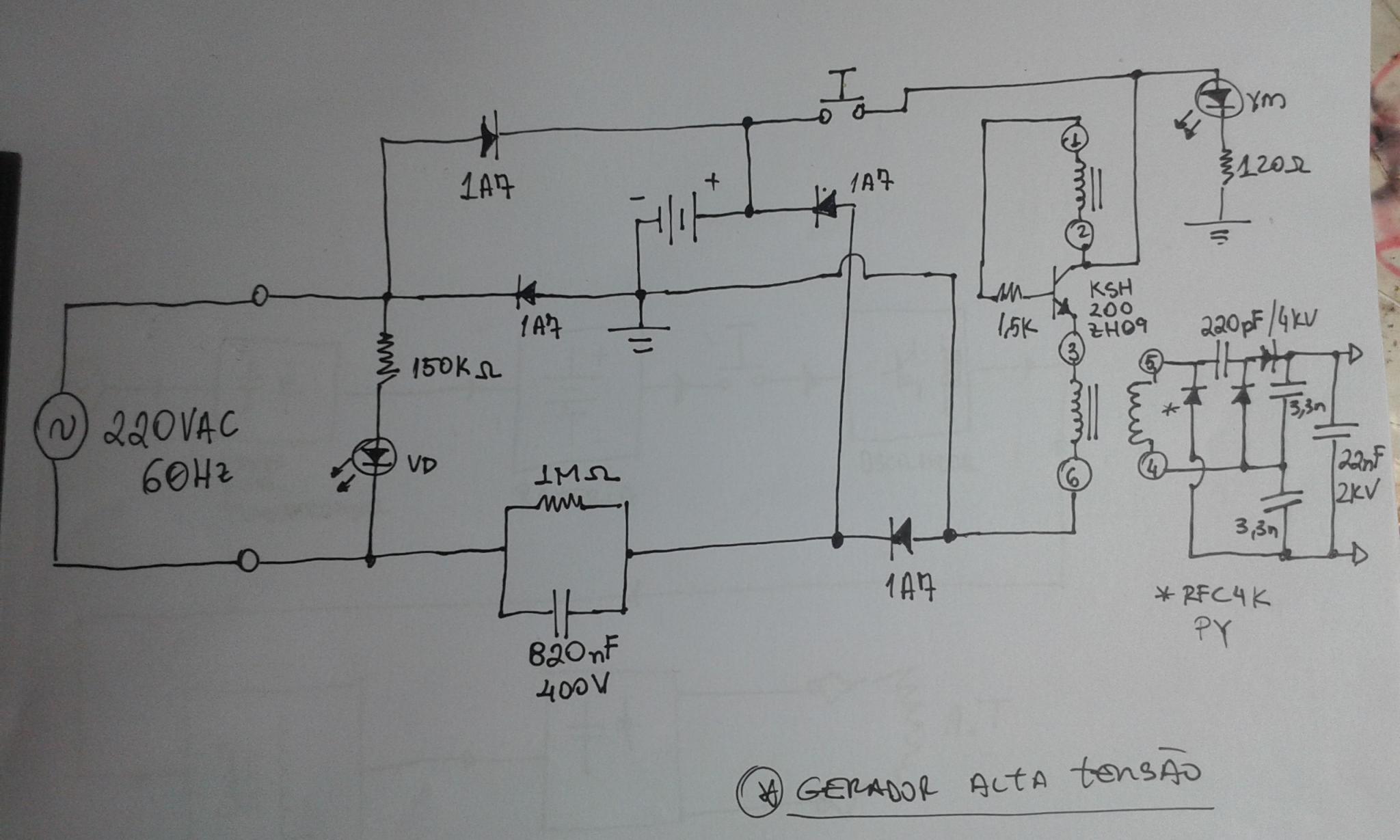

Há algum tempo atrás eu consegui na internet o esquema de uma dessas raquetes. Estou compartilhando. Espero que seja de alguma ajuda. Tenha um bom dia!
