Caio Humberto Francisco

Fototransistor

Recommended Posts

Boa noite! bom galera, eu desmontei um mouse e removi alguns componentes, acontece que eu quero montar um detector de aproximação mas não consegui encontrar o datasheet desses componentes para eu estudar.

Abaixo tem vou deixar uma imagem do componente.


Ahh! queria também entender como fazer isso

http://www.youtube.be/watch?v=1xJ_pcXMxEU&feature=related

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • Bom dia! Agradeço a atenção dos colegas, mas vamos lá, aqui mesmo no fórum encontrei parte do que eu queria (ver aqui), bom já tem por base o que cada pino do fototransistor faz, mas vem a grande dúvida, como aplicar esses dois componentes para construir um detector de aproximação e um detector de barreira (ou detector de fim de curso) não estou com meu notebook hoje para esboçar minha ideia e postar aqui para discutirmos e ver se eu realmente entendi o funcionamento.

    Agradeço desde de já.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Boa noite! Fui hoje tentar colocar o que eu aprendi sobre esse tipo de Fototransistor, mas tive um problema de INICIANTE :), estou utilizando o proteus isis e não consegui identificar qual componente selecionar para o projeto... Alguem sabe? Ou um outro simulador que tenha ele?

    Grato,

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    mas esses simuladores não simulam a mudança de tensão sobre ele quando colocamos uma luz perto

    acho que seria bom fazer isso na pratica mesmo

    um modo muito utilizado para fazer esses sensores é um led receptor (fototransistor) e um emissor em paralelo apontando para o mesmo lado o emissor da um pulso de luz a luz vai e encontra uma barreira e volta o receptor recebe e um circuito calcula o tempo que demoro para a luz voltar

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    um modo muito utilizado para fazer esses sensores é um led receptor (fototransistor) e um emissor em paralelo apontando para o mesmo lado o emissor da um pulso de luz a luz vai e encontra uma barreira e volta o receptor recebe e um circuito calcula o tempo que demoro para a luz voltar

    Olá Amigo,

    Esta tecnica é muito usada em "sensores ultrasonicos", só que ... fazer isso com luz ... é um tanto complicado ... devido a velocidade da luz, você precisaria de um processador muito rápido pra conseguir calcular a diferença ...

    Abraços.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Esta tecnica é muito usada em "sensores ultrasonicos", só que ... fazer isso com luz ... é um tanto complicado ... devido a velocidade da luz, você precisaria de um processador muito rápido pra conseguir calcular a diferença ...

    cara li isso lendo sobre sençores de movimento deduzi que fosse com luz

    Editado por mister nintendo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Todos vocês estão esquecendo de um detalhe, da luz ambiente, ela influi e muito no funcionamento de um fototransistor, sem um tipo de filtro para rejeeição de ruídos é bem complicado fazer um detector de aproximação com capacidade de medição maior que unidades de mm, os fototransistores do jeito que estão (caso do mouse) são interessantes quando a distancia é curtissima e quando estão envolvidos em uma casca para a luz ambiente não fazer acionamento indevido ao circuito.

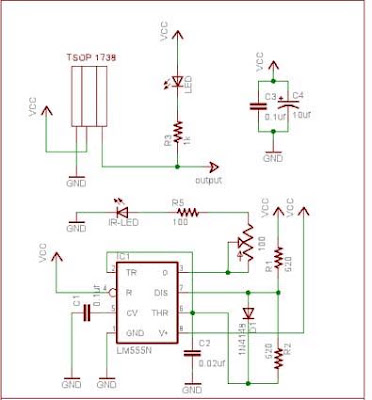

    Minha sugestão para fazer um detector desses pelo metodo passado pelo colega Israel se faz no uso do Led IR apenas e no lugar desse foto a utilização de um receptor modulado, aqueles que se encontra em TV (TSOP1738 e afins), envie pulsos de luz com frequencia igual a de recepção pelo modulo, no caso do 1738 38KHz e você tera um detector desses muito mais robusto e imune as variações de luz ambiente.

    Da uma olhada nessas sugestões:

    http://4.bp.blogspot.com/_hyKRWdjIs70/SC6U56CkuhI/AAAAAAAAANM/j6xZFlyzdvQ/s400/TTSOP%2Bbased%2Bobstacle.jpg

    Abs.
