HUMM

Então.. entendo que funciona como um relé, só que eletrônico ao invés de elétrico. Provavelmente por causa da corrente implicada.Talvez por isso a quantidade de portas #IN.. pra dividir a corrente. Achei um datasheet muito vago sobre esse CI. To pensando em medir o consumo de corrente entre o 3VS e o +LCDVDD e tentar aplicar um mosfet compatível.

Grato pela resposta.. gostaria mesmo de saber quais as implicações de deixar jumpeado.

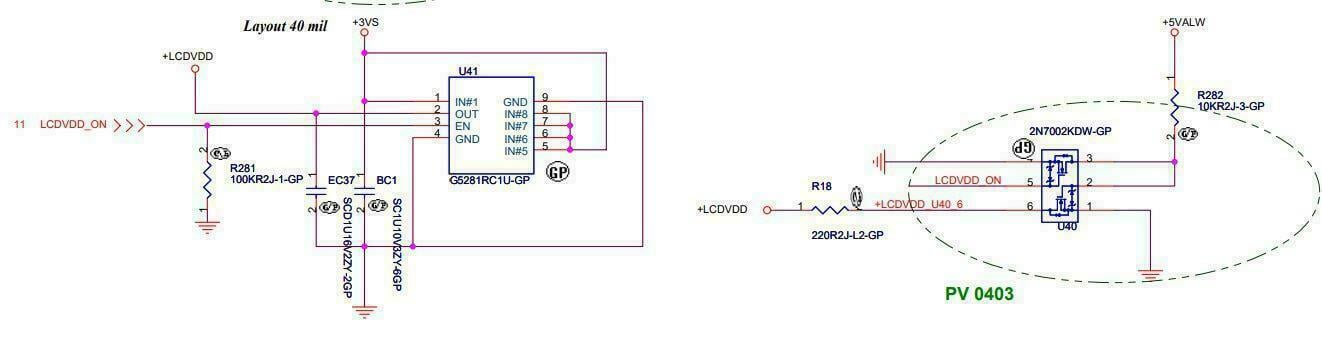

Boas Tenho um notebook que dá defeito de tela branca. Ou seja, ele inicia normalmente mas o LCD fica com a tela toda branca. Baixei o esquemático da placa pra identificar o processo de alimentação/inverter do lcd. Acabei identificando, tanto visualmente como através de analise com multimetro, que um CI não está dando saída do +LCDVDD.. todas as alimentações e gates até esse CI estão ok. Visivelmente ele oxidou a solda, por estar localizado embaixo da ventoinha. Porém mesmo resoldando, não que dar saida na perna OUT os 3v de +LCDVDD Esse CI é um G5281RC1U e não consegui encontrar pra venda pra fazer a troca. Minha pergunta é.. Existe problema se eu deixar a perna +3VS (3,3v) jumpeada nessa perna +LCDVDD do CI? fiz o teste e a imagem volta quando faço o jump, porém não sei e há problema em deixar jumpeada direto. Segue imagens em anexo do esquema: Grato

Sem querem abusar... vou so dar complementada no seu topico.. Pelo que eu entendi, ha como identificar visualmente qualquer placa para descobrir se é de 64 ou 128bit.. Reconheca pelo tipo de encapsulamento da memoria: Encapsulamento BGA (32bit) Se a placa conter 4 x 32bit = 128bit <div class='bbimg'>http://forumimagens.weblogger.com.br/img/bga.jpg' border='0' alt='Imagem postada pelo usuário' /></div> ------- Encapsulamento TQF (32bit) Se a placa conter 4 x 32bit = 128bit <div class='bbimg'>http://forumimagens.weblogger.com.br/img/tqf.jpg' border='0' alt='Imagem postada pelo usuário' /></div> ------- Encapsulamento TSOP (16bit) Se a placa conter 4 x 16bit = 64bit 8 x 16bit = 128bit <div class='bbimg'>http://forumimagens.weblogger.com.br/img/tsop.jpg' border='0' alt='Imagem postada pelo usuário' /></div> ------- é claro que existem modelos onde o dissipador dificulta a identificação. acho que é isso
