Pois é pessoal, o problema era um TIP105 em curto. Para não retirar os 8 transistores, cheguei na seguinte conclusão. Comecei retirando um de cada vez e com o multímetro ligado nas entradas de 12V (+/-), e ainda indicando curto, no terceiro TIP105 que retirei, tcham. Eis que o curto já não existia. Troquei o TIP, recoloquei os outros 2 e pronto. Liguei na fonte e funcionou, inclusive ligando os 12V no remote do módulo, o led acendeu indicando que o módulo estava operando, e desligando o remote o led apaga. Ainda não testei entrada/saída de áudio, estou esperando o carro voltar de uma viagem para checar essa parte. Aparentemente está tudo OK. Quando testar o áudio volto a postar aqui o resultado. Muito obrigado pelas dicas até agora. Abraços.

Obrigado amigos. Vou testar os componentes e depois dou um retorno. Valeu.

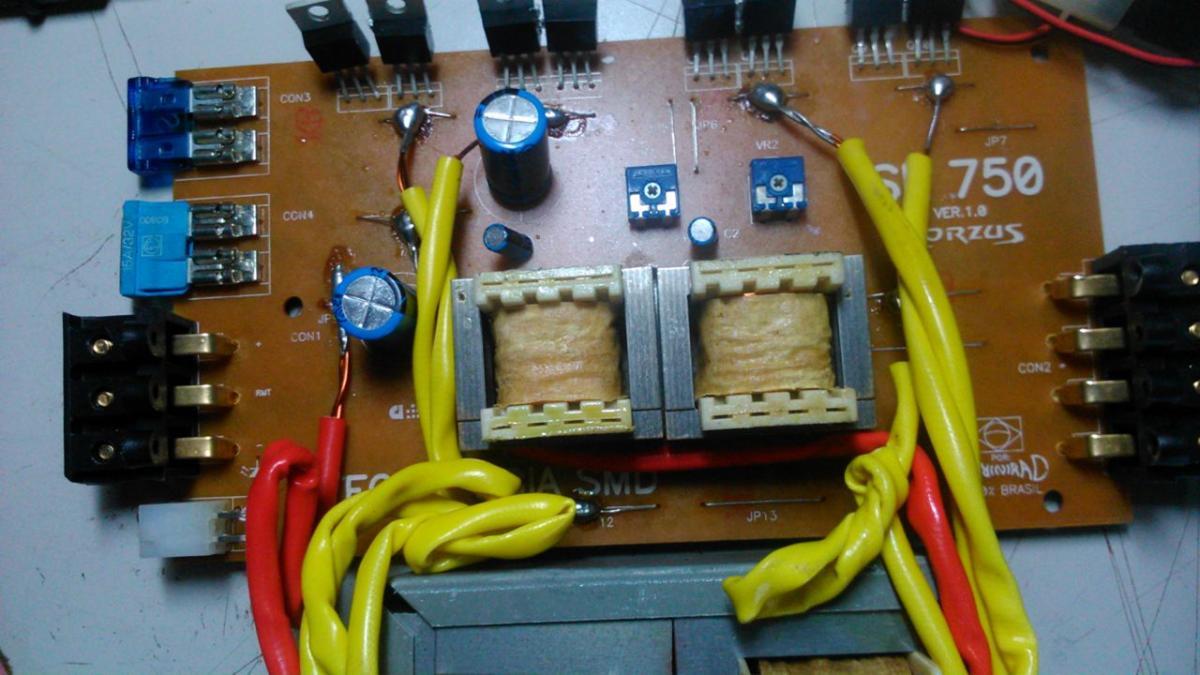

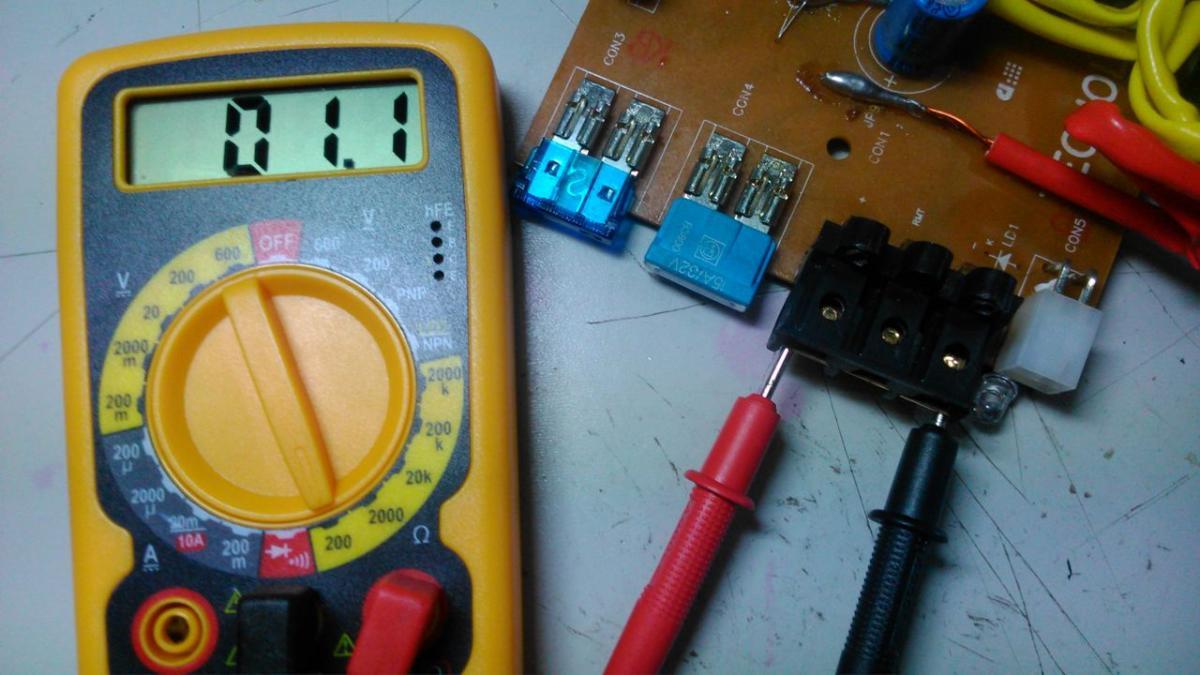

Testei com uma fonte de PC ATX e sorte que ela tem proteção. Basta ligar e ela desliga. Com o multímetro comprovei o curto na entrada de 12V. O problema agora é saber o que pode ter acontecido, então venho pedir a ajuda de vocês. Uns dizem que pode ser o transistor TIP105, mas tem 8 na placa. Tô perdido. Vejam a fotos abaixo:
