  1. Olá pessoal, estou com uma bucha aqui num cliente, e não consigo resolver, acho até que entendi o que está acontecendo, mas não sei em que parte, para resolver! O cliente esta a 700km de distância. Uso um leitor de biometria, muito bom, que vai na USB e não tenho problemas com os leitores ZKTeco, eles são muito bons de qualidade. Nesse cliente especifico, o leitor funciona um tempo, menos de 1 hora, e aparece "dispositivo desconhecido" ou "unknown device" sendo necessário desplugar da USB e plugar novamente. 1) Um dos primeiros problemas que identifiquei lá era algo na placa-mãe, aparecendo com exclamação, sem driver, fui olhar no ids de hardware e era a Usb, então baixei o driver diretamente da ASUS, placa-mãe H81M-C Rev X.0x (Estou vendo pelo CPU-Z). Instalei o driver do chipset e o driver de USB, com isso ok, a exclamação sumiu. Enviei outro leitor de biometria pro cliente, mas continuou o mesmo problema. 2) O segundo problema que notei lá, e que pode fazer sentido para tudo é: O GERENCIADOR DE DISPOSITIVOS FICA PISCANDO, sumindo e voltando, sumindo e voltando, como se tivesse sido plugado algo e desconectado. Pedi então pro cliente desplugar o leitor de biometria e o problema continua, no gerenciador de dispositivos os PERIFÉRICOS ficam sumindo e voltando. Fiquei a manhã toda de hoje, dia 25/05/2022 conectado na maquina do cliente, e notei que de repente, do nada, "o sumir e voltar" do gerenciador de dispositivos, parou, então pedi pro cliente conectar o leitor de biometria, e ele continua lá, firme e forte, até a tela parou de ficar piscando (como se estivesse detectando novo hardware), como se o problema estivesse resolvido. Até perguntei se tem alguma maquina que foi desligada, mas não, só o ar condicionado que continua ligado, mais nada foi ligado ou desligado. A pergunta é, alguém ja viu um caso parecido? Obrigado a todos; att; Eder
  2. Olá pessoal, sou novo em programação, a 1 ano atrás eu postava aqui com dúvidas de iniciante, hoje já tenho programados 2 firmwares que ocuparam maior parte do 18f46k22 e do 18f252, que ficaram muito bem feitos o projeto em si. Mas minha dúvida não é sobre programar em C o mCu! /******************************************************************************************************************/ Estou tentando configurar os módulos USR TCP T2 e o FS100, (comprados no Aliexpress) através de comandos AT, sem usar a APLICAÇÃO WEB deles pra configurá-los, mas não estou conseguindo. Eu conectei dois módulos de rede, USR TCP T2, um ao outro, TX RX / RX TX uso um aplicativo de comunicação serial, antigo, o RComSerial do rogercom. Com ele eu esperava ter retornos do modulo, igualmente irei fazer com o microcontrolador, mas não tenho resultado nenhum. No manual diz que se eu enviar o caractere U (0x55) eu deveria obter o resultado K, indicando que está tudo ok, mas não tenho resultado algum Se eu conectar o pino CFG ao GND, que é o que o manual pede, tambem não tenho resultado nenhum, apenas recebo o caractere U, só de conectar o CFG ao GND. /******************************************************************************************************************/ Da mesma forma tento configurar o FS100, mas tambem não consigo nenhum resultado, conectei um ao outro, e conectei na serial pelo aplicação RConSerial, este até retorna caracteres estranhos. Exemplo, envio AT+VER, pelo que diz o manual, deveria receber a versão da firmware, mas recebo apenas caracteres estranhos. O que estou fazendo de errado?
  3. Então .if, sou novo nisso, mas tambem imagino ter algo errado via software/hardware relacionado a pull-dow ou pull-up pois sempre gravei pic com ou sem display, e eram os tradicionalmente "baratos" de livros, como o 16f876, 16f877, 16f628, 12f675... Agora fui pra esse com mais recursos e complexo, que é o 18f46k22 em que o PGD e PGC estão no portB, respectivamente em B6 e B7. No portB eu tambem estou usando o teclado matricial e o display em 8 bits, não habilitei o registrador de pull-up do portB, vou testar se pode ser isso. Nos pinos B1, B2, B3 e B4, que são as linhas do teclado coloquei resistores de pull-up. Então como eu verifiquei: - O micro que estava com lcd conectado, o pgd e pgc estava em 5v aproximadamente e gravando normalmente, provavelmente por algum retorno do circuito do lcd. - O micro que estava sem display e que não gravou, apresentando este erro, o pgd e pgc estava em 0v, então foi só conectar um display e deu certo a gravação. Tambem concordo que não precise um display no portB para aceitar gravação. Realmente deve ter algo haver com pull-up ou pull-down, enfim, num futuro próximo e com mais experiencia vou descobrir o que eu mesmo fiz!
  4. Montei duas placas, para protótipo com o PIC18F46K22, uma gravou normalmente... .a outra apresenta esse erro: Programming Failed at Program memory 0x000002 Alguem já passou por esta experiência sabe o que pode ser isso? Defeito no PIC ou trilha em curto na placa? Obrigado! Acabei de descobrir o que estava havendo. O circuito que funcionava, o display está soldado diretamente na placa, na verdade encaixado e parafusdo na placa... por isso gravei e tudo deu certo. O circuito que não grava, aparesentava erro no pickit3 e no mplab ipe... o problema era pela falta do display no portB. Agora deu certo, pelo menos não era pic do aliexpress com defeito, ufa.
  5. Olá pessoal. Estou com um notebook de trabalho, que tenho desde 2005 com uma configuração muito boa e por isso é rápido até hoje para trabalhar. Ele começou a 1 mês, desligar sozinho, quando está parado, como se fosse uma proteção de tela. Se eu ficar trabalhando o dia todo, ele funciona perfeitamente e sem aquecimento com tudo normal, mas se eu sair da frente e deixa-lo ligado, quando retorno alguns minutos depois, tipo uns 15 ou 20 minutos estará desligado. Sempre a noite apenas suspendia ou hibernava, e no dia seguinte re-ligava rapidamente, com tudo aberto e agora toda vez que vou re-ligar, está tudo fechado. Já fiz vários procedimentos, já verifiquei obviamente a proteção de tela, desligamento de discos rigidos, já está tudo desabilitado. Já verifiquei esse procedimento, que foi o útlimo encontrado: Painel de controle, opções de energia, Alterar o funcionamento dos botões de energia, e desmarcar a opção Ligar inicialização rápida(recomendado), estava desmarcado, re-marcar, mas nem isso resolveu. Agora quando chega fim do dia, eu até desligo ele normalmente, igual fazia com PC antigamente, o chato é no meio do dia, uma saída de 20 minutos já tenho que desligar ele. Uma observação, faz uns 2 anos que ele não tem mais bateria, até removi a bateria dele e não comprei outra até hoje. Configuração: Marca: Dell Modelo: Inspirion 5448 Tamanho da tela: 14" Processador: i7-5500 CPU @ 2.4Ghz Intel(R) Core(TM) i7-5500U CPU @ 2.40GHz 2.40 GHz Memória: 8Gb Ram SSD: 480Gb Kingston A400 Sistema Operacional: Windows 10 Pro x64 Versão 20H2 Compilação 19042.867 Browser: Chrome, Firefox(pouco utilizado), Opera Antivírus: Kaspersky Total Security Agradeço quem puder me ajudar com isso... Obrigado!
  6. eu estava utilizando a diretiva #use fast_io(c) no main() { set_tris_c(0b00000100); output_c(0b00000011); while(TRUE) { } } Os pinos do TX e RX estavam como portas de saída em nivel baixo, mas funcionavam... porém quando removi a diretiva #use e o set_tris, o problema resolveu no mesmo minuto, depois de 1 semana de sofrimento, só pode ter sido isso. agora estou vendo aqui como configurar apenas certos pinos do port C Veja aí o que era! no forum do ccs os "senior" lá me disseram agora, que não se utiliza FAST_IO mas eu aprendi a usar sempre nos livros do Brasil, definir pinos de entrada e de saída... enfim.. era isso, falta de atenção com o TX e RX
  7. Acabei de testar aqui, e o problema não é nem a interrupção, configurei agora para NUNCA a interrupção serial ser desabilitada, e mesmo assim, ao enviar um caracter qualquer ex: printf("x") para o pc/software a interrupção para de funcionar, realmente não sei o que está havendo, vou deixar isso de lado e depois volto, pois preciso enviar caracteres para o pc/software.
  8. Olá If, é isso mesmo, desabilito a interrupção e ao reabilitar ela nao volta funcionar. mas... Se eu não enviar nenhum comando ao computador/software através do pino TX, exemplo, não houver nenhum printf, a interrupção serial reabilita normalmente. Mas se enquanto a interrupção estiver desabilitada, eu enviar algum caracter ao computador, pelo TX, para o software/pc, a interrupção nao reativa mais... vou fazer um teste aqui de não desativar a interrupção mais... E apenas usar uma flag, e se chegarem caracteres no momento que não era para chegarem, eles serão apagados... irei fazer isso, depois posto aqui se este problema estará resolvido.
  9. Pessoal, estou tendo um problema aqui e não estou conseguindo resolver, ainda estou em fase de aprendizado e não sei o que ocorre, se é algum bit de algum registrador de transmissão que devo limpar, se é a interrupção serial que preciso limpar clear_interrupts(INT_RDA);. Já fiz de tudo e nada da certo. Aqui está apenas um pedaço do código, já estou utilizando 66% de um 16F876a. Hoje já consigo pegar a string que chega no RX(hardware) faço o que tenho que fazer com ela e envio para o pc via TX(hardware) e isso funciona perfeitamente. A variável resposta, se ela for 1(TRUE) quando o PIC lê sensores/pinos de entrada, ela deve enviar um determinado caracter para o PC, só que ao fazer isso a interrupção serial #INT_RDA para de funcionar. Se a variável resposta, for 0(FALSE), ou seja, nunca envie caracter para o PC, a interrupção serial funciona perfeitamente. Observação¹: ela sempre para quando chega um determinado numero de caracteres, e em seguida logo após uma determinada função que demora uns 5 segundos pra ocorrer, a interrupção serial é reativada e isso funciona PERFEITAMENTE. Não estou conseguindo saber porque trava/para após enviar um caracter ao PC. Observação¹: Sempre que envio um caracter ao computador a interrupção serial está ativada (ao menos era pra estar) pois até então o PIC não leu nada dela e então não foi desativada. #include <16F876a.h> #case #use delay(clock=10000000) #fuses HS,NOWDT, PUT, BROWNOUT, NOLVP #use rs232(baud=9600, parity=N, xmit=PIN_C6, rcv=PIN_C7, bits=8, stop=1, ERRORS) int1 resposta=1; char X='X'; char Y='Y'; #INT_RDA void serial_isr() { restartRS232(); // Está aqui desnecessariamente int t; buffer[next_in]=getc(); t=next_in; next_in=(next_in+1)%BUFFER_SIZE; if(next_in==next_out) next_in=t; } BYTE bgetc() { BYTE c; while(!bkbhit); c=buffer[next_out]; next_out=(next_out+1)%BUFFER_SIZE; return(c); } void main() { enable_interrupts(GLOBAL); enable_interrupts(INT_RDA); while(TRUE) { if(bkbhit) { c=bgetc(); if(c=='0') { key_card=TRUE; limpa_teclado(); output_high(BEEP); delay_ms(40); output_low(BEEP); barcode_buffer[0]=c; barcode_buffer[1]=bgetc(); barcode_buffer[2]=bgetc(); barcode_buffer[3]=bgetc(); barcode_buffer[2]=0; printf("%c%c%c%c%c%cC\n\r",barcode_buffer[0],barcode_buffer[1],barcode_buffer[2],barcode_buffer[3]); d_int_rda=FALSE; disable_interrupts(INT_RDA); codigo_lido(); } /*******************************************************************************************/ if((resposta)&&(!input(SENSOR_S))) printf("%c\r\n",X); if((resposta)&&(!input(SENSOR_E))) printf("%c\r\n",Y); } } }
  10. Olá amigos, como faço para inverter os nomes de pinos, dependendo do valor de uma variável ou de um endereço de memória? Exemplo: se uma condição for X: #define SENSOR_1 PIN_C1 #define SENSOR_2 PIN_C2 Se uma condição for Y: #define SENSOR_2 PIN_C2 #define SENSOR_1 PIN_C1 tks();
  11. Olá if, muito obrigado pelas dicas, vou salvar aqui. Ontem a tarde, dia 20/03 eu de cabeça fresca consegui fazer funcionar com perfeição só usando lógica e variáveis. Com apenas 1 ano de estudo estou me surpreendendo Eu parei pra pensar e pensei em câmera lenta. Parei com os testes num código pequeno e fui direto para o meu código principal, realmente removi o delay. No codigo principal dentro do while deixei a função de verificação e varredura de tecla, em seguida um if conforme no exemplo, após ter pêgo a tecla digitada eu saio imediatamente do while e vou para uma função, nessa função eu jogo a tecla no display, aciono um timer que está no while, para aguardar a proxima tecla digitada caso nada seja digitado em um tempo, exibo uma mensagem e zero tudo, conforme vão sendo digitados adiciono os números a uma matriz. Por fim ficou mais fácil e melhor do que eu imaginava. Realmente o CCS é fantástico! Vou comprar a licença original... Ainda vou estudar mais, porém esse é meu primeiro código grande, já fiz outros dois pequenos antes com pic de 8 pinos. Preciso aprender a usar strutura, enumeração, switch, na verdade estudei, mas pôr em prática, pois estou usando apenas for, if e while, algum problema em programar só assim? Muito obrigado pela suas dicas.

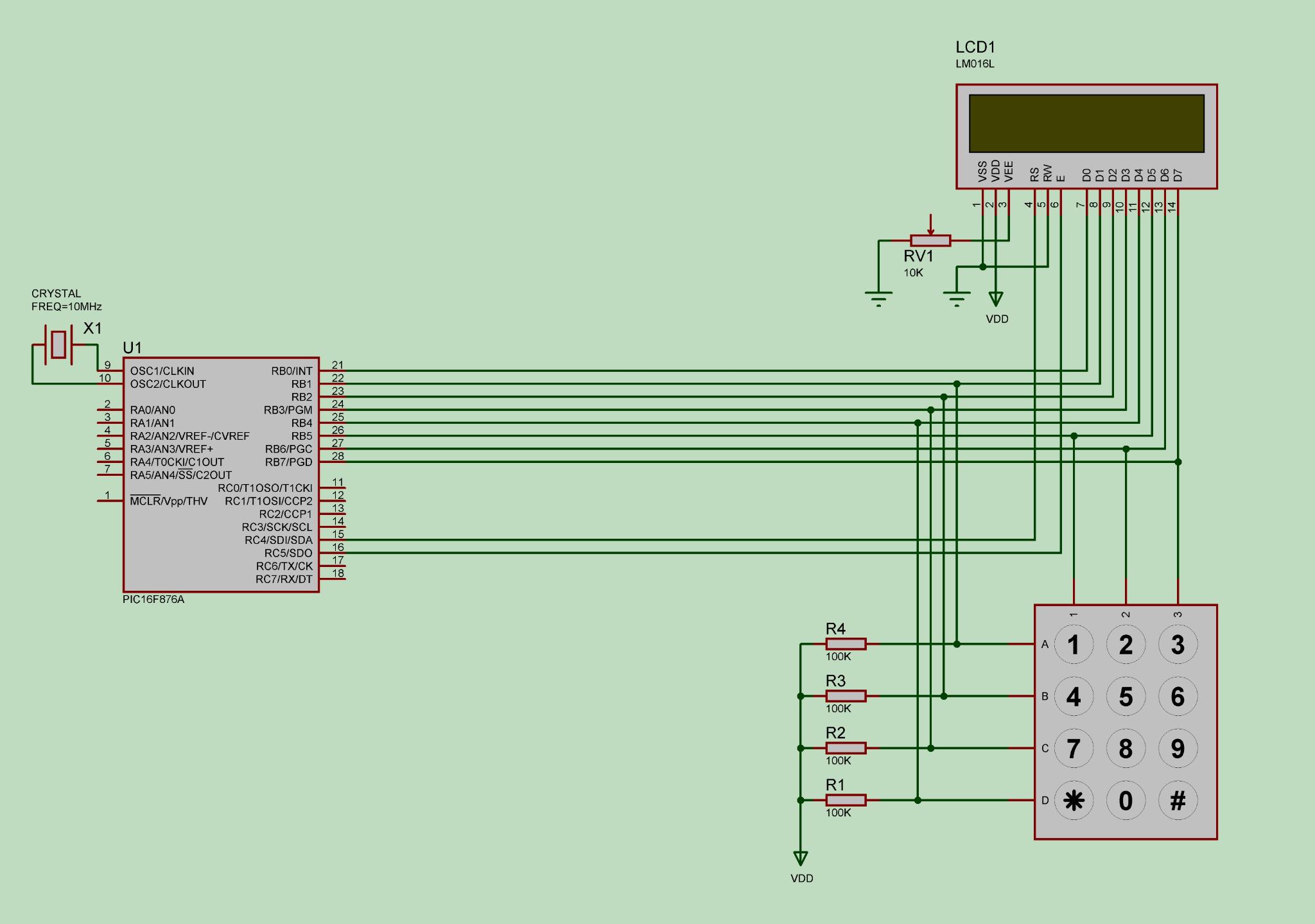

  12. Olá if, fiz o "esqueminha" básico, só da parte do teclado, exatamente como está, isso ajuda? Então, sobre os tempos, parar isso ou aquilo, acho que estou no caminho certo, pois eu criei várias contagens, usando apenas o timer0. Enquanto nada ocorre, eu chamo uma função e jogo uma mensagem no LCD, fico com essa mensagem por X tempo, depois de um tempo, exibe uma segunda mensagem, a cada 4x que exibe essa mensagem, mostra uma terceira mensagem. Se algo acontece, tudo é zerado, exibe a mensagem dessa função que ocorreu e volta pro while... e fica essa mensagem no LCD por um tempo, ou caso esse algo que aconteceu se encerre, volta pra mensagem padrão novamente. , Aprendi, ou posso estar errado, que não se coloca exibição de mensagem no while principal, pois a mensagem ficará piscando, então sempre exibo mensagem em funções, saio do while, pego a mensagem e volto pro while novamente, devo estar certo. Só não estou conseguindo fazer o teclado funcionar. Aprendi usar buffer circular, então pensei em pegar um caracter, sair do while quando a tecla é pressionada, ir pra uma função pegar o caracter dessa tecla jogar em um buffer circular voltar pro while pra pegar a outra tecla e assim por diante, e quando pegar o caracter # eu encerro o buffer circular e aí envio novamente no LCD o número completo e o código inteiro na serial pra exibir no hyper terminal. Mas a questão é que não estou conseguindo mais fazer os números (caracteres) funcionarem corretamente. Não é possível que funcionamento (varredura) de teclado matricial seja tão impreciso assim. Quando voce fala em fazer interrupção, seria uma interrupção via programação? Acha necessário? Mas como faria isso? Pois cada tecla está num pino normal digital, e não são pinos de interrupção o portB. Outra coisa, eu vi que no 16f876 tem pull-up, endereço RBPU 0x81 bit 7, então habilitei, não usei a função port_b_pullups, e mesmo assim os pinos do portB continuam em nível baixo, somente os 4 das 4 linhas ficam em 5v devido ao pull-up elétrico.
  13. Pessoal alguem pode me ajudar por favor? Comecei estudar C para pic com o CCS, desde Maio/2020, consegui fazer muita coisa com sensores, LCD funcionando sozinho, funções, endereço de memória, enfim sem dificuldades... Estou programando um pic em uma placa que já existe, sem dificuldades, para aprendizado e já aproveitar e re-programar ela oficialmente corrigindo alguns erros do senhor que fez uns 15 anos atrás, porém enrrosquei em fazer o LCD e o Teclado funcionarem no mesmo port, e foi isso que ficou por último . Até chegou a funcionar mas com falhas, números que não respondem, então fui tentando, tentando, tentando até que consegui fazer funcionar, colocando aquele delay_ms(1) que está no drive do teclado, mas quando coloquei no programa principal que já está 52% utilizado do PIC, não conseguia chamar o teclado só quando precisa, ele faz o programa principal travar pois deve ser aquela função tec=proctec(), ela fica o tempo todo verificando o teclado, e não só apenas quando alguem pressiona uma tecla, chegava travar o while. Voltei então pro programa pequeno que fiz, que estou utilizando de um livro, e agora nem ele funciona mais, só alguns números, e já tentei de diversas formas, ainda acho que o problema está com a velocidade que está sendo feita a leitura das colunas, por isso coloquei aquele atraso de 1ms e deu certo na primeira vez. Alguem pode me ajudar por favor, o que estou fazendo errado? Estou utilizando o CCS, o PIC é o 16F876, são 12 teclas e o LCD está em 8 bits. As 4 linhas estão com um resistor de pull-up aos 5V, valor 100K, as 3 colunas vão direto ao PIC, sem resistor de pull-up. Segue o drive do teclado "12teclas16F876.c" #define linha1 PIN_B1 // informa ao compilador que linha1 é o mesmo que PIN_B1 #define linha2 PIN_B2 // informa ao compilador que linha2 é o mesmo que PIN_B2 #define linha3 PIN_B3 // informa ao compilador que linha3 é o mesmo que PIN_B3 #define linha4 PIN_B4 // informa ao compilador que linha4 é o mesmo que PIN_B4 #define coluna1 PIN_B5 // informa ao compilador que coluna3 é o mesmo que PIN_B5 #define coluna2 PIN_B6 // informa ao compilador que coluna2 é o mesmo que PIN_B6 #define coluna3 PIN_B7 // informa ao compilador que coluna1 é o mesmo que PIN_B7 char tec; // declara variável tec, tipo char int1 prestec; // declara a variável prestec como booleana /********************************* Key e LCD *********************************/ char scantec(void) // função scantec que determina qual a tecla foi pressionada // Varredura das teclas { char tec = ' '; // declara a variável local tec, e a inicializa com o valor ' ' (em branco) /////////////////////////////////////////////////////////////////////////// output_high(coluna1); // ativa a coluna1. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_low(coluna2); // desativa a coluna2. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_low(coluna3); // desativa a coluna3. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas delay_ms(1); // a primeira vez que deu certo, só com esse delay, então fui pro código grande e travava, então voltei // para o código pequeno de teste, e agora os números ficaram malucos.. if(!input(linha1)) tec='2'; // se o botão da linha 1 na coluna 1 for pressionado, faz tec = '1' if(!input(linha2)) tec='5'; // se o botão da linha 2 na coluna 1 for pressionado, faz tec = '4' if(!input(linha3)) tec='8'; // se o botão da linha 3 na coluna 1 for pressionado, faz tec = '7' if(!input(linha4)) tec='0'; // se o botão da linha 4 na coluna 1 for pressionado, faz tec = '*' /////////////////////////////////////////////////////////////////////////// output_high(coluna2); // ativa a coluna2. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_high(coluna1); // ativa a coluna1. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_low(coluna3); // desativa a coluna3. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas delay_ms(1); // a primeira vez que deu certo, só com esse delay, então fui pro código grande e travava, então voltei // para o código pequeno de teste, e agora os números ficaram malucos.. if(!input(linha1)) tec='1'; // se o botão da linha 1 na coluna 2 for pressionado, faz tec = '2' if(!input(linha2)) tec='4'; // se o botão da linha 2 na coluna 2 for pressionado, faz tec = '5' if(!input(linha3)) tec='7'; // se o botão da linha 3 na coluna 2 for pressionado, faz tec = '8' if(!input(linha4)) tec='*'; // se o botão da linha 4 na coluna 2 for pressionado, faz tec = '0' /////////////////////////////////////////////////////////////////////////// output_high(coluna3); // ativa a coluna3. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_high(coluna2); // ativa a coluna2. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_high(coluna1); // ativa a coluna1. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas delay_ms(1); // a primeira vez que deu certo, só com esse delay, então fui pro código grande e travava, então voltei // para o código pequeno de teste, e agora os números ficaram malucos.. if(!input(linha1)) tec='3'; // se o botão da linha 1 na coluna 3 for pressionado, faz tec = '3' if(!input(linha2)) tec='6'; // se o botão da linha 2 na coluna 3 for pressionado, faz tec = '6' if(!input(linha3)) tec='9'; // se o botão da linha 3 na coluna 3 for pressionado, faz tec = '9' if(!input(linha4)) tec='#'; // se o botão da linha 4 na coluna 3 for pressionado, faz tec = '#' output_low(coluna1); // desativa a coluna3. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_low(coluna2); // desativa a coluna2. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas output_low(coluna3); // desativa a coluna1. Houve necessidade de ser nessa ordem para funcionar corretamente as teclas delay_ms(1); // a primeira vez que deu certo, só com esse delay, então fui pro código grande e travava, então voltei // para o código pequeno de teste, e agora os números ficaram malucos.. return(tec); // retorna o valor de 'tec' } char proctec() // função proctec para o processamento dos botões pressionados { int t; // declara a variável 't' do tipo int 8 bits t=scantec(); /* chama a função scantec(); * verifica se há uma tecla pressionada e guarda na variável 't' o que retornar */ if((t!=' ')&&(!prestec)) // se houver tecla pressionada (t!) e 'prestec' estiver em 0 (nivel baixo), faz o comando abaixo /* este comando if((t!='')&&(!prestec)) tem função anti-bouncing, que aqui é feito por * software. Seu objetivo é evitar os efeitos do rebatimento dos contatos das teclas */ { prestec=TRUE; // inicializa a variável prestec com o valor 1, ou seja, informa que há tecla pressionada if(t!=tec) // se a tecla atual for diferente da anterior { delay_ms(10); // atraso de 10ms if(scantec()==t) // lê novamente as teclas e verifica se a mesma tecla ainda está pressionada return (t); // se a mesma tecla ainda estiver pressionada, retorna o caractere da tecla } } prestec=FALSE; // zera a variável 'prestec' } Segue o drive do display em 8 bits "display_8bits16f876.c" #define rs PIN_C4 // define que o bit 4 do port C se chamará RS: 1(dado) 0(instrução) #define en PIN_C5 // define que o bit 5 do port C se chamará EN: Descida de 5V para 0V, habilita escrita #define data output_b // define o portB inteiro como sendo onde serão enviados os dados void display_cmd(int cmd) // função para envio de comandos para o display { data(cmd); // coloca o conteúdo da variável cmd no portD output_high(en);// leva o pino en (pino 1 do port e) para nivel alto output_low(en); // retorna o pino en para nível baixo } void display_send_byte(short int level, int data) // função para envio de dados ou escrita para o display { output_bit(rs,level); // coloca o pino rs no nivel da variavel level delay_us(100); // atraso de 100microssegundos display_cmd(data); // chama a função display_cmd que já tem os dados a serem enviados para o port D } void display_pos_xy(int x, int y)// função para o posicionamento do cursor { int address; // variavel que informa o endereço(posicionamento) do cursor if (y!=1) // se o valor de y for 2 (se não for 1) faz o comando abaixo address=0xc0;// atribui 0xc0 à address, "Primeira posição da Segunda linha" else // se não ou caso contrário address=0x80;// atribui 0x80 à address, "Primeira posição da Primeira linha" address+= x-1; // decrementa o valor da variavel x e o restuldado é somado ao conteudo da variavel // address. Seria o mesmo que address = address + (x-1) display_send_byte(0,address); /* Chama a função display_send_byte com o valor 0, informando para * o display que será enviado um comando, que é a variável address. * Por exemplo: se x=0x10 (o decimal 16) e y=1, o caractere deverá * ser escrito na coluna 15(ultima coluna) da linha 1 do display, * ou seja: 16-1=15 ou 0x8f. Por outro lado, se x=0x03 e y=2, então * o caractere deverá ser escrito na coluna 2 (terceira coluna) da * linha 2 do display, ou seja: 3-1=2 ou 0xc2. Esta função só é usada * quando se deseja escrever a partir de uma coluna que não seja a * primeira, da 1ª ou da 2ª linha, do display. */ } void write_display(char c) // função para envio dos comandos e/ou dados para o display { switch(c) //declaração de controle switch com a variável C { case '\f' : display_send_byte(0,1); // Caso 'c' seja '\f', o dado 1 será enviado ao display // para apagar todo o seu conteúdo delay_us(1600); // atraso de 1600 microssegundos break; // sai do switch e não testa mais nenhum outro caso case '\n' : // caso 'c' seja '\n' case '\r' : display_pos_xy(1,2); // caso 'c' seja '\r' muda o cursor para a 2ª linha do display break; // sai do switch e não testa mais nenhum outro caso case '\b' : display_send_byte(0,0x10);// caso 'c' seja '\b' desloca o cursor para a esquerda break; // sai do switch e não testa mais nenhum outro caso default : display_send_byte(1,c); /* Caso 'c' seja um caractere qualquer, então esse caractere será * escrito no display pela função "display_send_byte". note-se que o * bit rs, desta vez, está em nível 1, pois se trata de um caractere a * ser escrito no display e não de um comando*/ } } void display_ini() // função de inicialização do display { output_low(rs); // coloca o pino rs em nivel logico baixo delay_ms(16); // aguarda 16ms para garantir que a instrução anterior foi concluida display_cmd(0x30); // envia o comando 0x30 para o display delay_us(4500); // aguarda 4500us para garantir que a instrução anterior foi concluida display_cmd(0x30); // envia o comando 0x30 para o display delay_us(110); // aguarda 110us para garantir que a instrução anterior foi concluida display_cmd(0x30); // envia o comando 0x30 para o display delay_us(45); // aguarda 45micrrosegundos para garantir que a instrução anterior foi concluida display_cmd(0x38); // envia o comando para a comunicação em 8 bits, display com 2 linhas e matriz 7x5 display_cmd(0x01); // envia comando para limpar o display e enviar o cursor para 1ª coluna da 1ª linha delay_us(1600); // aguarda 1,6milissegundos para garantir que a instrução anterior foi concluida display_cmd(0x0c); // envia comando para ligar o display sem cursor display_cmd(0x06); // envia comando para escrever com deslocamento para a direita // aqui deveria haver um tempo de 45us, e não foi incluida, pois foi constatado na prática, que ela // introduzia falhas no funcionamento do driver } Este é o código principal de testes, o leve, não consigo mais fazer o teclado funcionar corretamente, e já funcionou a uns dias atrás. Se gravo uma firmware que tenho aqui nesta placa, o teclado funciona normal, isso já descarta a placa. #include <16F876a.h> // diretiva que define o pic utilizado, arquivo de cabeçalho, arquivo header //#case // diretiva que define a padronização ANSI #use delay(clock=10000000) // frequencia para calculos e atrasos #fuses HS // utiliza cristal >4mhz #fuses NOWDT // desativa reset por watch dog #fuses PUT // aguarda 72ms para estabilizar o circuito elétrico e então liga o PIC #fuses BROWNOUT // reset por tensão <4.5v #fuses NOLVP // desativa gravação por baixa tensão //#fuses PROTECT // protege a firmware contra cópia/leitura //#fuses CPD // progete a eeprom contra cópia #use rs232(baud=9600, xmit=PIN_C6, rcv=PIN_C7, parity=N, bits=8, stop=1, ERRORS) #bit tmr0if = 0x0b.2 /* define que o bit2 do registrador INTCON/Timer0 se chamará tmr0if * 1 - o timer0 transbordou/estourou * 0 - o timer0 não transbordou/estourou */ #bit RBPU = 0x81.7 // Bit de habilitação do pull up no port B do PIC16F876 ( não serviu pra nada) #bit RBPB = 0x181.7 #use fast_io (a) //#use standard_io (b) #use fast_io (c) #include "display_8bits16f876.c" // biblioteca do display #include "12teclas16F876.c" // biblioteca do teclado /******************************************************************************/ #define LED_RED PIN_C0 #define LED_GREEN PIN_C1 #define RELE1 PIN_C2 #define RELE2 PIN_C3 #define BEEP PIN_C4 /******************************************************************************/ //////////////////////////////////////////////////////////////////////////////// // protótipos de função //////////////////////////////////////////////////////// void boot(); // função de exibição, beep e testes, que ocorre só ao ligar //////////////////////////////////////////////////////////////////////////////// // variable global ///////////////////////////////////////////////////////////// int conta=0; // variável global para posicionamento do cursor no LCD //////////////////////////////////////////////////////////////////////////////// // Função principal //////////////////////////////////////////////////////////// void main() { setup_timer_0(RTCC_INTERNAL|RTCC_8_BIT|RTCC_DIV_256); set_timer0(11); // timer 0 iniciando em 11, prescaler dividindo por 256, para se ter 25.0880000 mili segundos enable_interrupts(GLOBAL); enable_interrupts(INT_RDA); // inicia o leitor set_tris_a(0b10110000); set_tris_c(0b00000000); output_c(0b00000000); //port_b_pullups(TRUE); // essencial habilitar o registrador RBPU referente ao pullups no portB, se não, o teclado não funciona RBPU=0; /* setar o bit RBPU em 0 as teclas funcionam perfeitamente e é o mesmo que port_b_pullups(TRUE); // * setar o bit RBPU em 1, os pullups são desabilitados e as teclas ficam todas desconfiguradas*/ RBPB=0; display_ini(); // inicializa o display boot(); // função de boot, versão, testes iniciais prestec=0; // esta variável está na biblioteca do teclado, como do tipo booelana while(TRUE) { //display_pos_xy(1,1); printf(write_display,"\fTeste LCD "); //display_pos_xy(1,2); printf(write_display,"\fDigite: Senha "); delay_ms(50); // usar aqui para não ficar piscando tec=proctec(); // chama a função proctec que está na biblioteca do teclado e guarda o resultado na variável tec if(prestec) // se presetec for verdadeiro, alguma tecla foi pressionada, faz o comando abaixo { if(conta>=8) // se a variável conta for maior ou igual a 8 { conta=0; // zera a variável conta, ou seja, se der mais de 16 caracteres, limpa o display display_pos_xy(9,2); // posiciona o cursor na coluna 1, na linha 2 do lcd printf(write_display," "); // limpa onde estaria o numero digitado display_pos_xy(9,2); // posiciona o cursor na coluna 1, na linha 2 do LCD } printf(write_display,"%c",tec); // escreve no display o caracter correspondente a tecla pressionada printf("%c",tec); // escreve na saida serial o caractere correspondente a tecla pressionada conta++; // incrementa a variável conta } prestec=0; } } //////////////////////////////////////////////////////////////////////////////// // Função para boot, testes, exibição de versão //////////////////////////////// //////////////////////////////////////////////////////////////////////////////// void boot() { printf(write_display,"\f"); // começa limpando a linha 1 printf(write_display,"\n"); // começa limpando a linha 2 delay_ms(40); printf(write_display,"\f Testes "); printf(write_display,"\nModulo de Testes"); output_high(BEEP); delay_ms(100); output_low(BEEP); delay_ms(2000); printf(write_display,"\f Teclado e LCD "); printf(write_display,"\nKey and LCD Port"); int beep_boot; for(beep_boot=1; beep_boot<=3; beep_boot++) { output_high(BEEP); delay_ms(80); output_low(BEEP); delay_ms(80); } delay_ms(1500); printf(write_display,"\fPega Tecla Envia"); printf(write_display,"\nv_21.0305-2222TD"); output_high(LED_GREEN); delay_ms(50); output_low(LED_GREEN); delay_ms(50); output_high(RELE1); delay_ms(250); output_low(RELE1); delay_ms(100); output_high(LED_RED); delay_ms(50); output_low(LED_RED); delay_ms(50); int rele2_boot; for(rele2_boot=1; rele2_boot<=2; rele2_boot++) { output_high(RELE2); delay_ms(120); output_low(RELE2); delay_ms(80); } delay_ms(2000); printf(write_display,"\f"); // começa limpando a linha 1 printf(write_display,"\n"); // começa limpando a linha 2 } Comecei a gostar de programar(estudar sempre), mas agora estou frustrado com o que imaginava ser fácil!!! Fico no aguardo de uma ajuda, obrigado!!!
  14. Tópico encerrado, consegui com o proprio Fabio Pereira, está no github dele, e não aparece nas pesquisas do google. Obrigado, e está aí em formato rar, para quem precisar! Microcontroladores PIC Programação em C.rar
