Então, eu retirei uma das pernas desse diodos da placa, e testei obtendo os seguintes valores: 3 diodos da parte do meio da placa :2 diodos mostraram valores 467 e o outro 460. 8 diodos da parte inferior mostraram os seguintes valores 407,410,414,483,488,500,502,505. O resistor de louça apresentou o valor de 2.68k. O resistor que está com uma marca de aquecimento mostrou 22 Ohm ficou faltando testar o transistor , o CI e o relê, apesar que testei o CI e o transistor com teste de continuidade e obtive resposta da seguinte forma: Transistor: ponta de prova do multimetro (preta) no perninha do meio e a outra ponta de prova na perna no sentido do fusivel .. não mostra nada , e encostando na outra perna do lado inferior mostrou um valor de 490. no CI U2 tb fiz o teste de continuidade e obtive resposta. O relê ainda não sei como testar. gostaria de saber a opinião dos colegas pra saber se está certo esse procedimento. Grato.

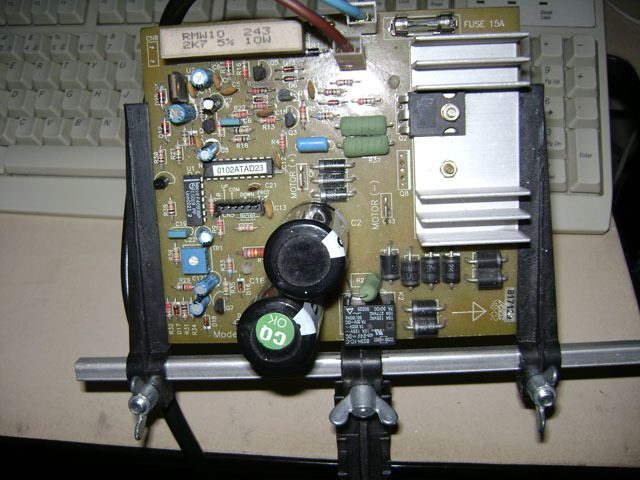

aeee galera, essa é a foto da placa, se precisar de outra melhor eu providencio. Abraços.

Fala galera, sou novo no forum e estou começando na eletrônica, seguinte estou com uma placa da esteira Atlhetic Advanced II, e aconteceu que ela é 110 e por um equivoco foi ligada em 220, aparentemente queimou 2 diodos, 1 varistor e o fusivel, troquei essas peças, mas ao fazer o teste com a placa ao ligar no 110 a saida para o motor está acusando 0,80 Volts CC. O que será que aconteceu, pois fiz alguns testes de continuidade mas não consegui detectar o problema. Por favor alguém poderia me ajudar Modelo da placa é 17054 Advanced II. Abraços.
