Ademilton

Acredito que uns 10A.

Quem assistir o vídeo do Andrei, ficará surpreso com a riqueza de detalhes do projeto. Fiquei impressionado.....nota dez.

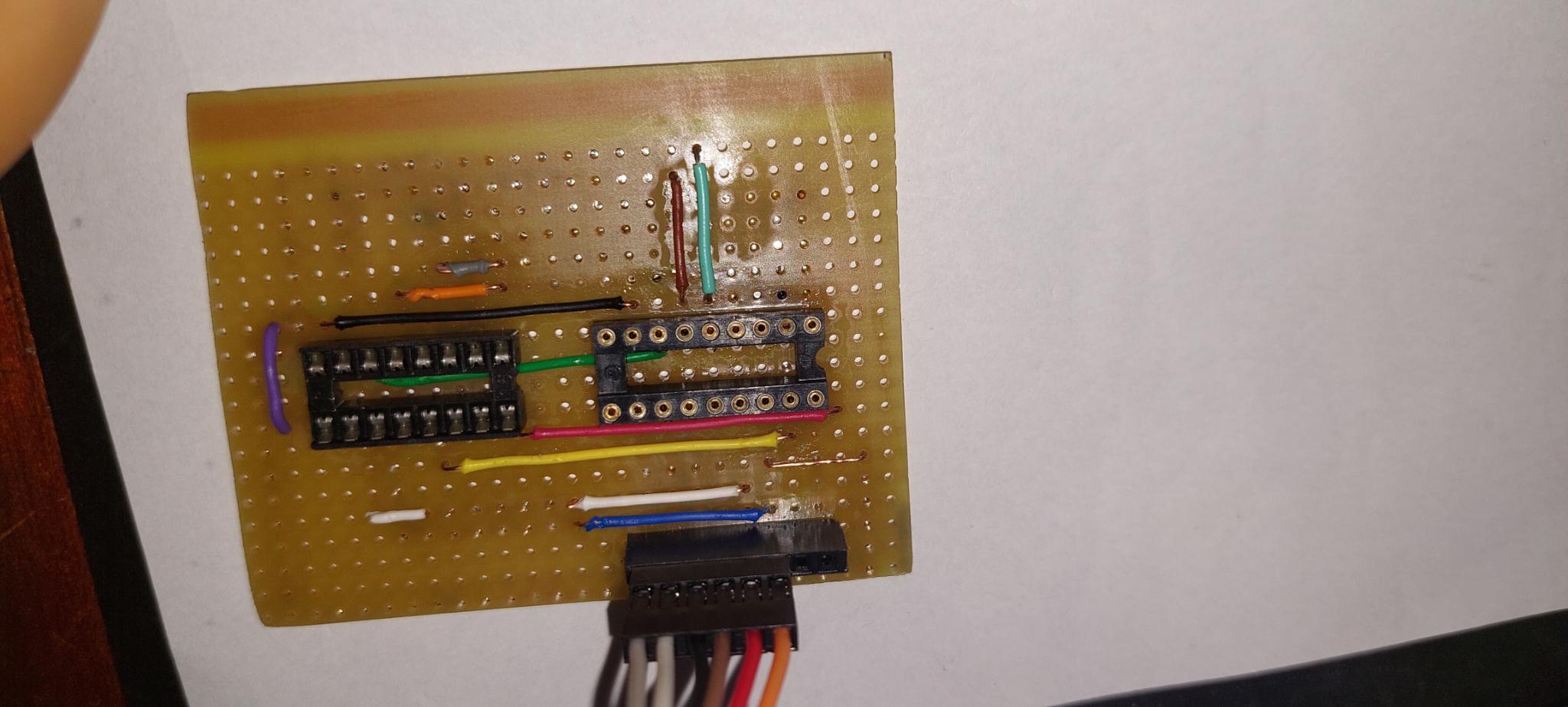

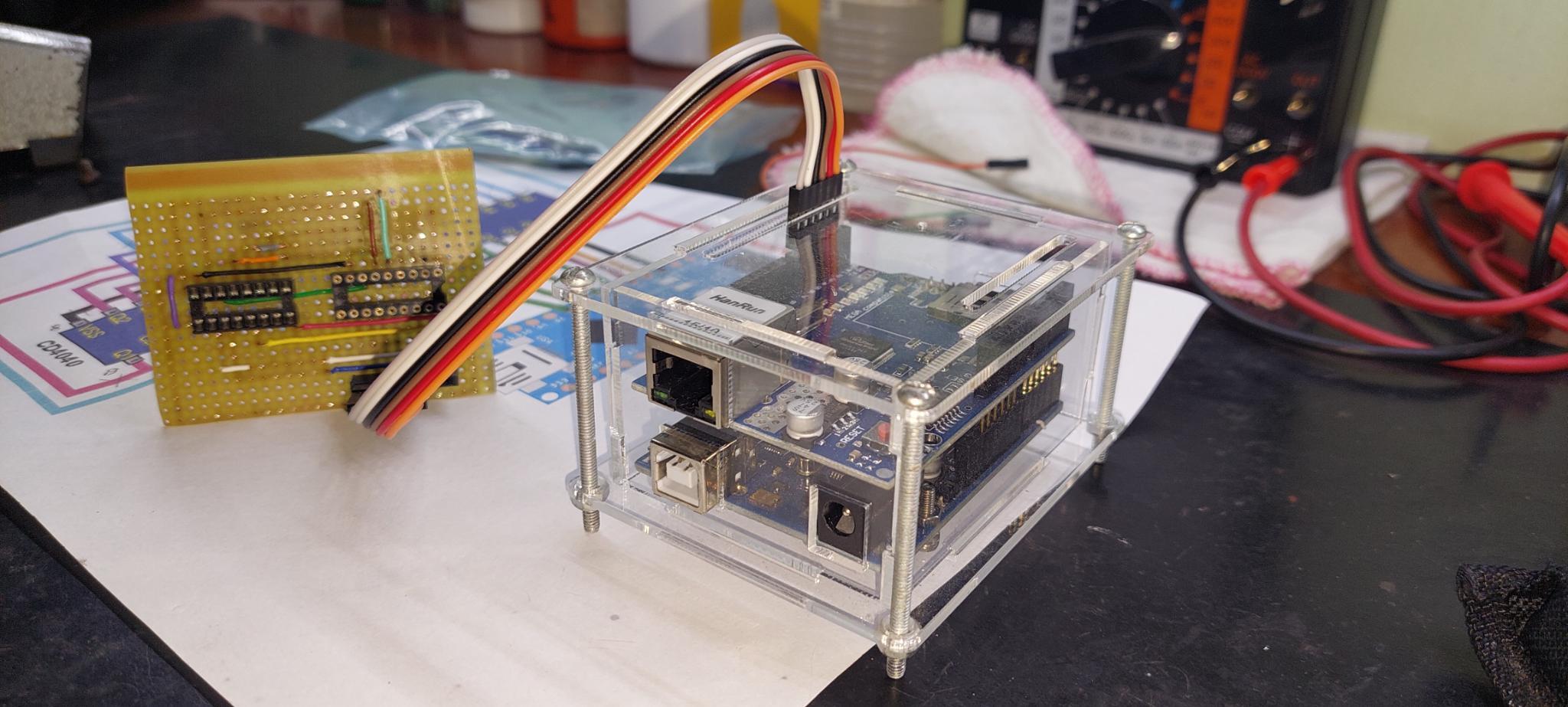

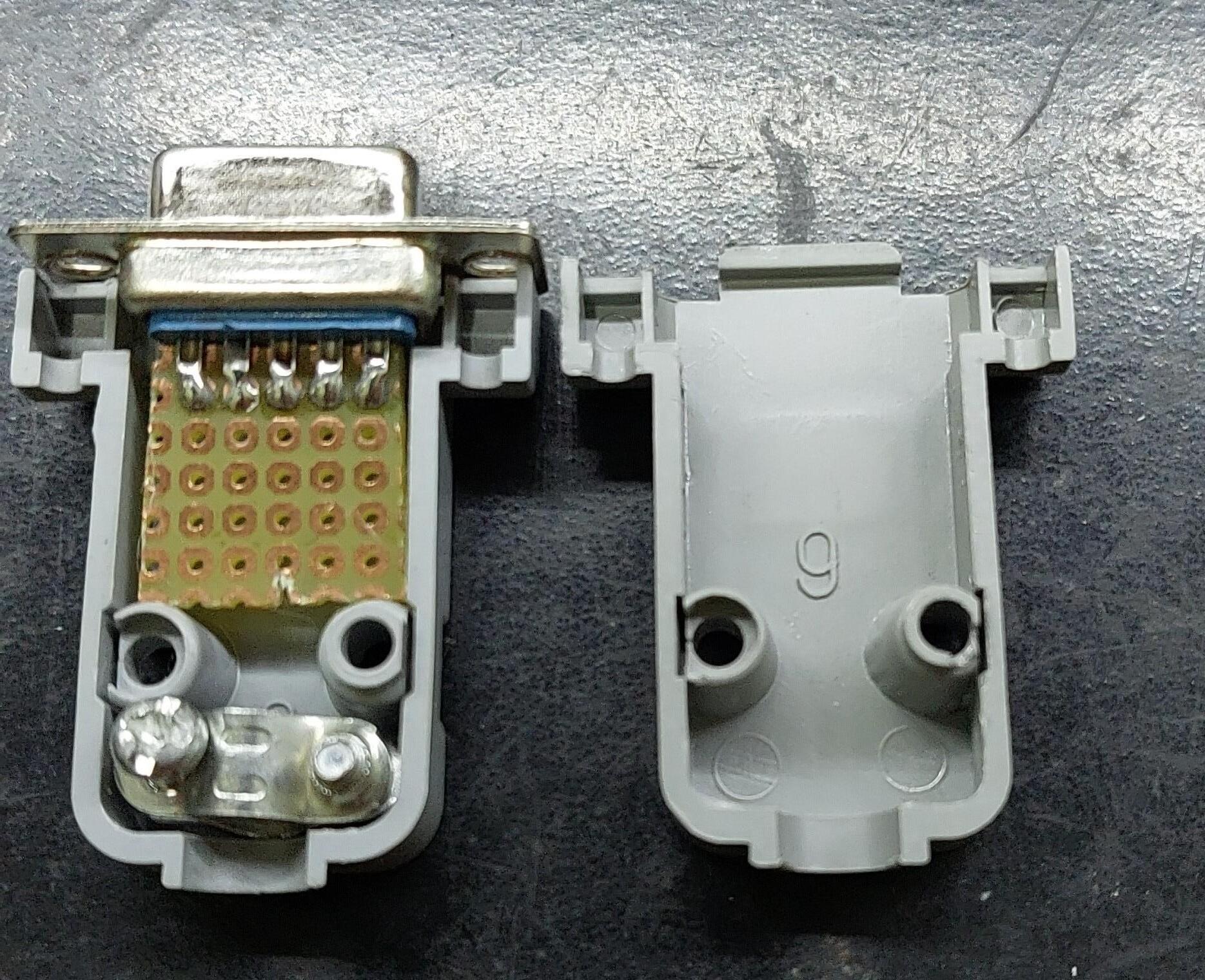

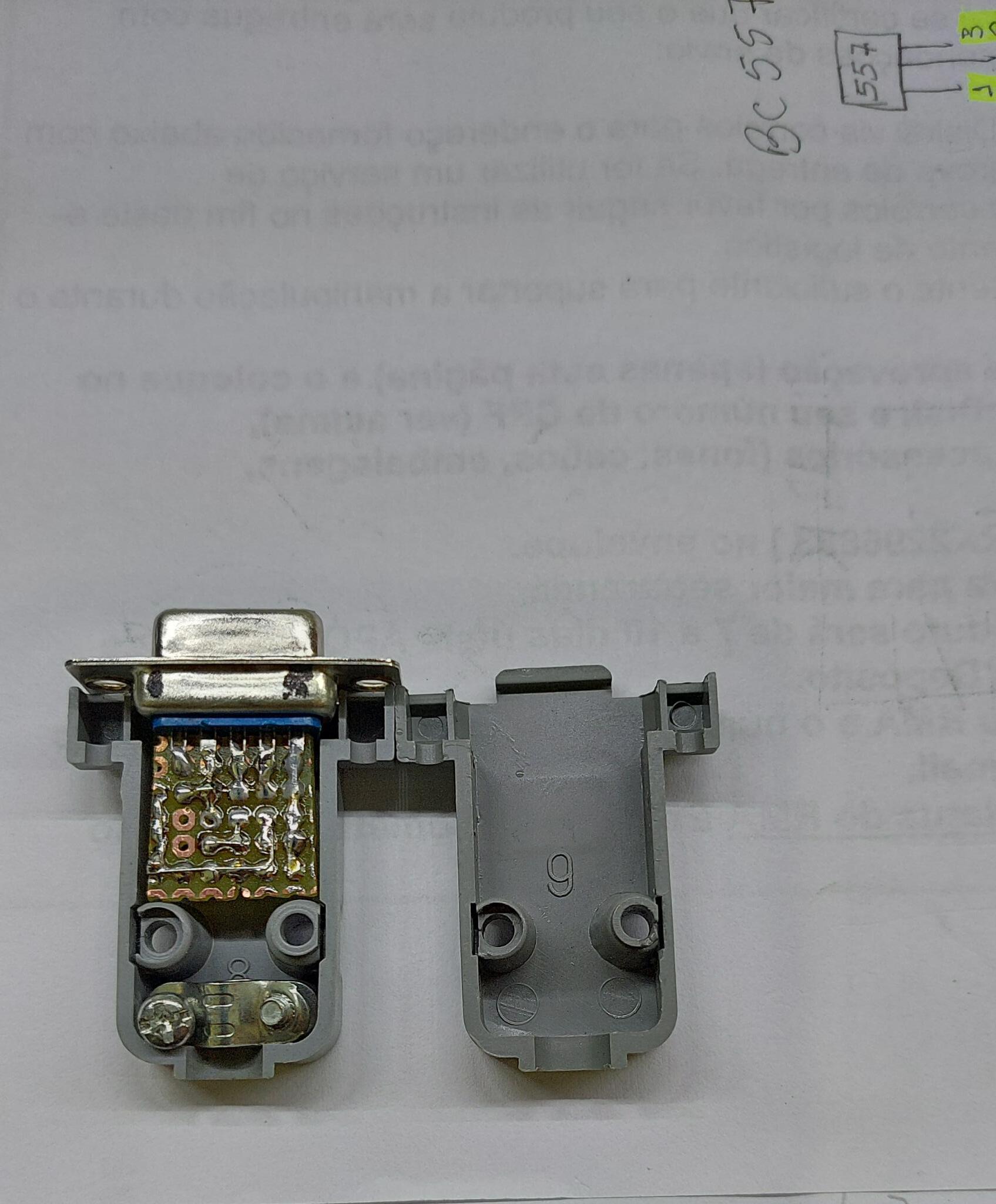

Bom dia pessoal O Andrei conseguiu mesmo ler o conteúdo das proms (DM74S387N e SN82S126N) ambas usadas no Intraco 7000 e Telepatch 160/40. Este recurso, me permitiu salvar os códigos gravados na PROM para posteriormente transferí-los para uma Eprom 27C64, 256 ou 512 ou ainda para uma E2Prom 28C64, 256 ou 512. Aos radioamadores que mexem com repetidoras é ainda melhor porque as vezes recebem um equipamento desconhecido que o proprietário quer retornar a frequência anterior e não se consegue saber o conteúdo da PROM instalada.....este recurso barato e simples, resolve o impasse além de permitir um backup. Aproveitando o momento dos testes junto com o Andrei, montei o circuito em placa universal o que me permite agora usá-lo a qualquer momento, mas já estou projetando uma nova placa, assim que estiver pronta, disponibilizo o Gerber para todos. Coitado do Andrei, estou enxendo as paciências dele, mas é por uma boa causa, estes rádios deixaram de ficar no anonimato e no pano preto....virou código aberto. 73 moçada.

@Blumer Celta Esta é a ideia, substituir um componente obsoleto por um mais recente com recursos amigáveis.

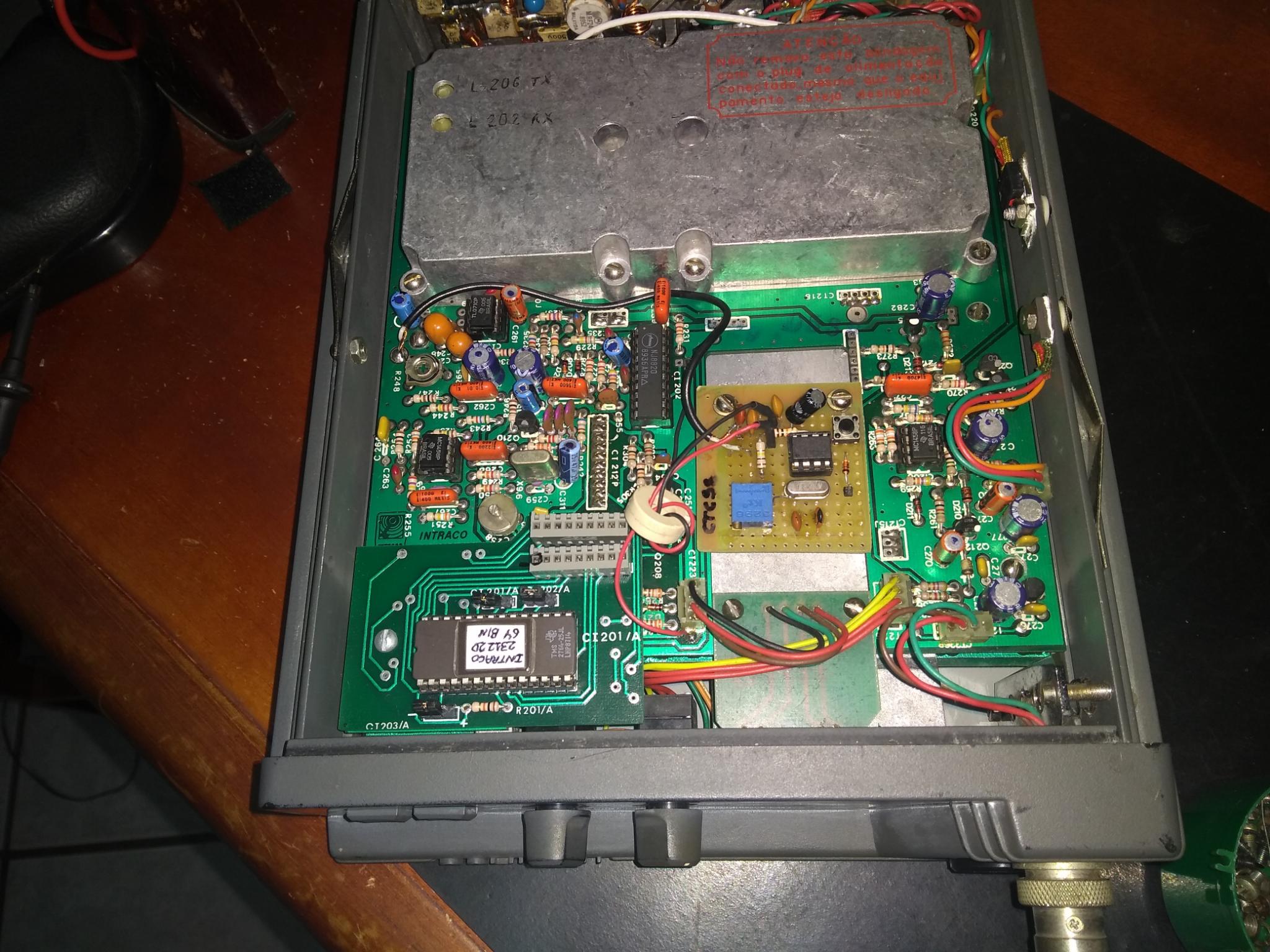

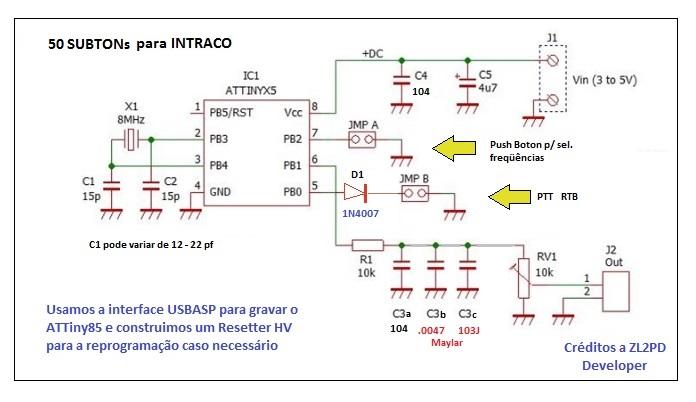

Pois é.....no meu forum dedicado ao INTRACO 7000, a ideia começou com um amigo o PY4MM (Dias) me dando de presente o rádio e a fonte, mas como o rádio foi sucateado por um órgão público eu precisava mudar suas frequências, mas como fazer isto, o aparelho estava funcionando, mas com apenas 1 canal. Ai começou tudo e fui parar em uma enorme pesquisa que durou 12 meses. Hoje este rádio tem 256 canais, várias modificações eletrônicas e recursos comparados aos modernos do mercado. Não fiz sozinho....tive ajuda da minha filha, genro e vários amigos cada um participou com o que conseguia e entendia. Salvamos esta preciosidade da industria brasileira de ser esquecida e abandonada. Você pode saber mais sobre o projeto procurando no CDH ou no Google, use as palavras (INTRACO 7000 e TELEPATCH 160/40). Foi o que pude fazer para ajudar o nosso hobbie. Veja o danadinho ai:

Acho que não vale a pena Andrei, são equipamentos muito antigos, seria um esforço a mais para ser apreciado por poucos conservadores da tecnologia Brasileira. A calculadora do INTRACO sim, porque não há um programa especifico para fazer estes cálculos. Minha filha que abraçou a causa e fez no excel para diminuir o meu sofrimento......kkkkkk Ela me disse: papai faça pra mim um descritivo dos passos que o Sr. usa para calcular estas frequências, talvez eu consiga jogar no excel e facilitar seu dia a dia com isto.....e não é que ficou boa a ajuda dela, só que tenho que converter uma à uma das frequências. Até disponibilizei o link no forum para que outros intrressados usem para fazer seus cálculos. Mas ajudou demais....

A excência do radioamadorismo sempre foi a curiosidade, experimento, coragem e a boa vontade. Onde houver chance de inovar estaremos lá......somos os Radioamadores do Brasil. 73

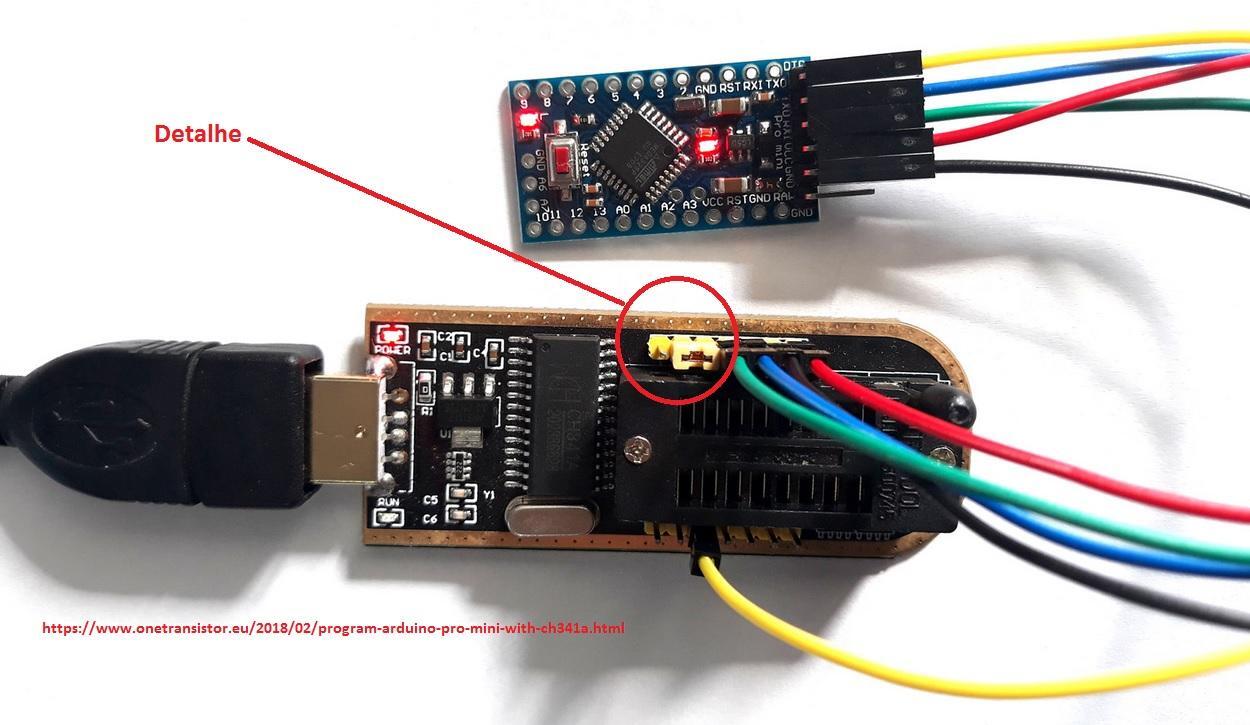

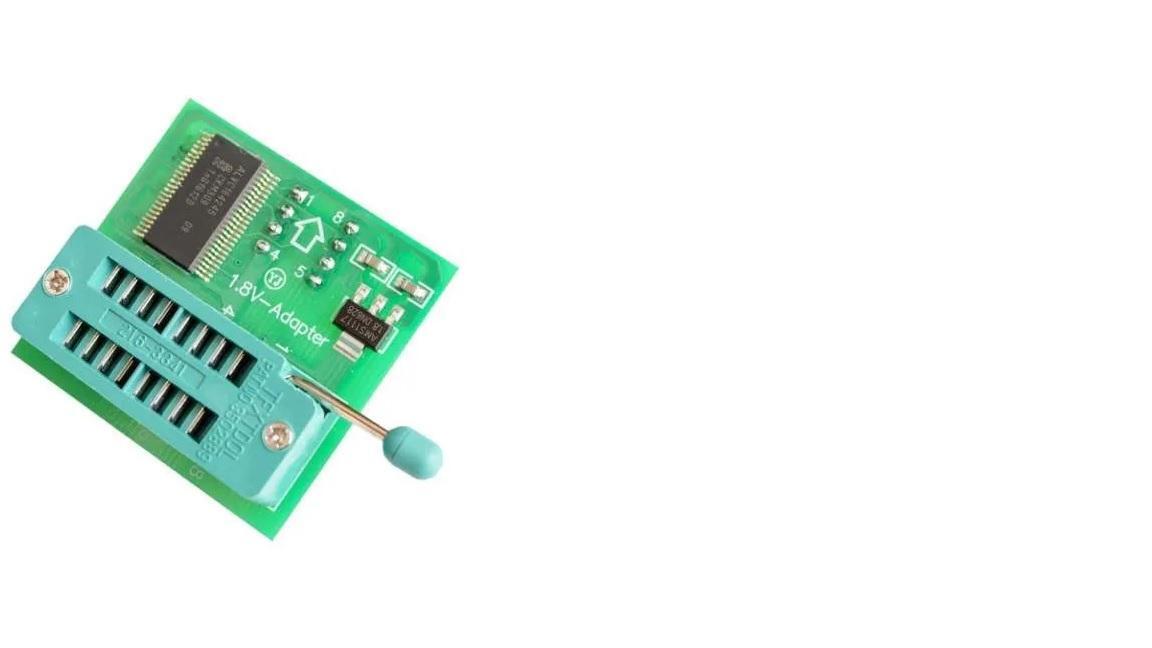

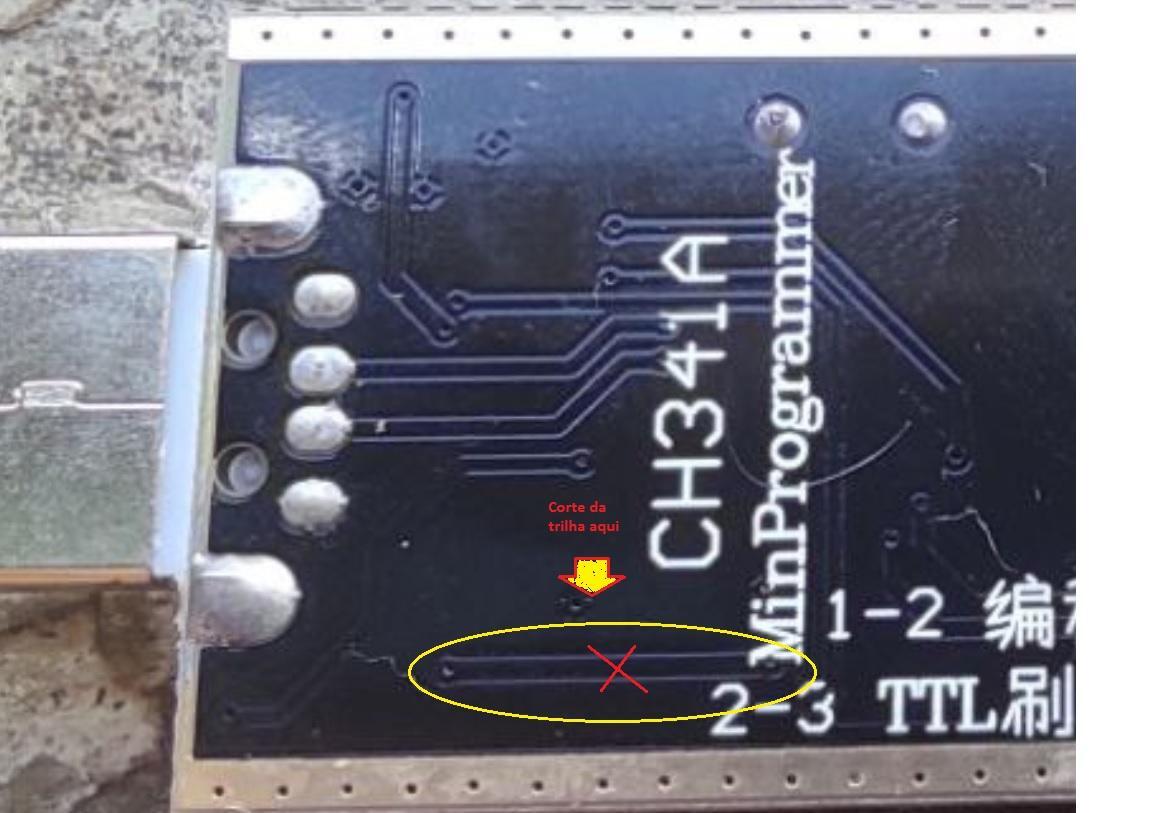

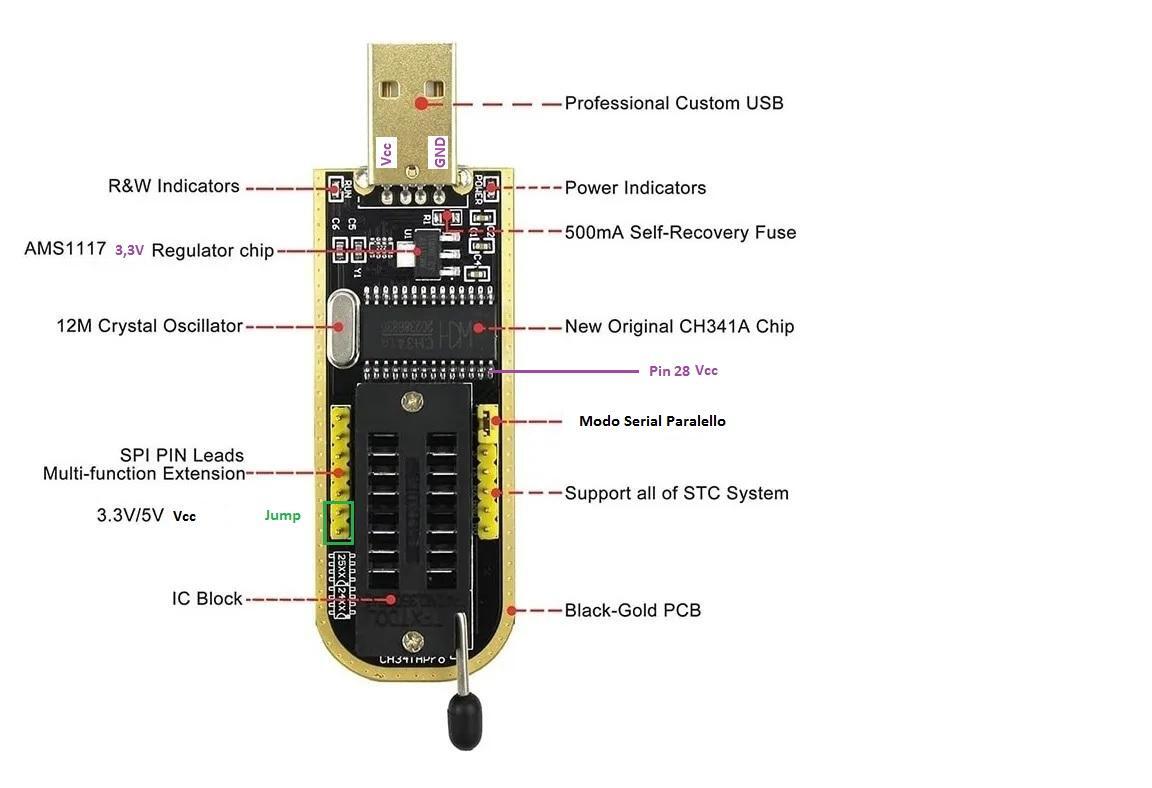

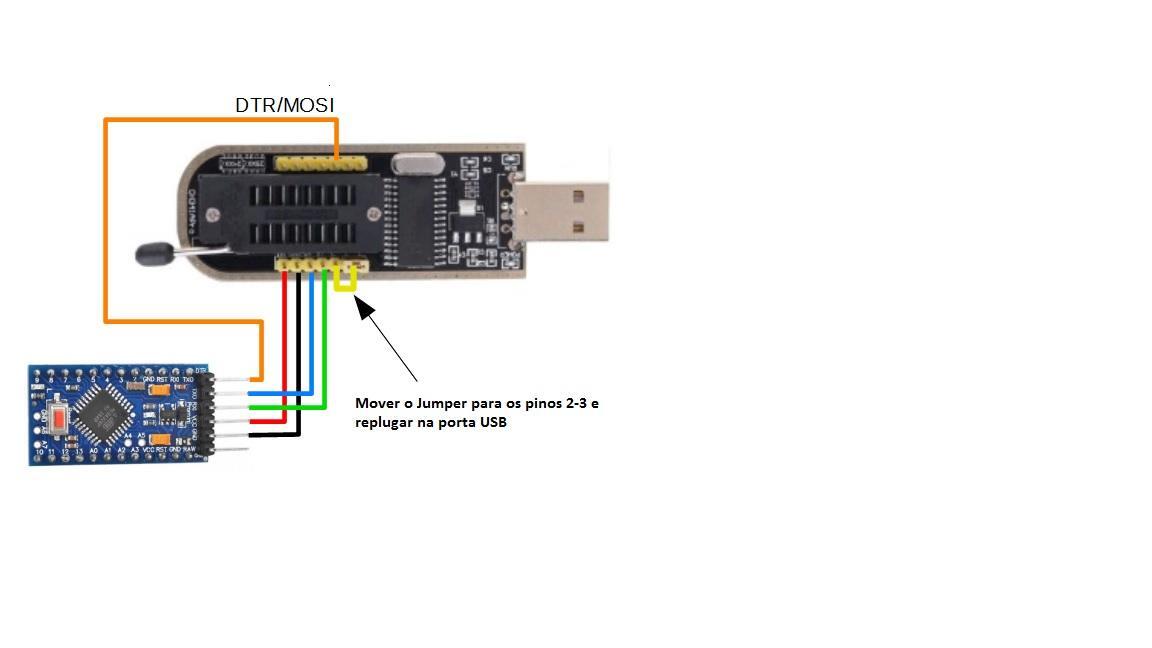

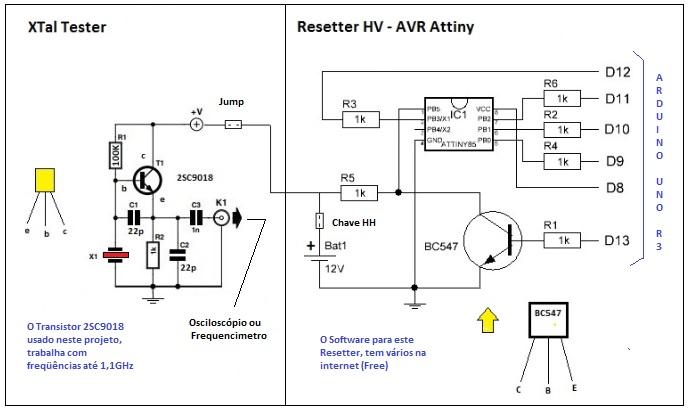

Paulo você é Radioamador? Eu sou o PU4ASL de Uberlândia-MG. Depois dê uma passadinha no Clube do Hardware e veja as minhas artes com o INTRACO 7000 e o Telepatch 160/40, antes era um pano preto com estes rádios, agora tiramos o pano e abrimos geral para todo mundo, só não usa que não quer. Todo este trabalho de usar o Arduino para copiar memórias PROM é para desenvolver maneiras fáceis de usar estes rádios mais antigos, eu minha filha o Mestre Andrei e o Wilson da Wiltec fizemos uma revolução nestes aparelhos. É só digitar no google "Intraco 7000 ou Telepatch 160/40" Espero que goste do que vai ver lá, acabamos com o MITO de que era mosca branca as informações destes rádios, virou código aberto agora. Nesta batalha aprendi muito sobre a plataforma Arduino, em breve vou postar um gravador que estou montando que aceita qualquer ATMEGA do pequeno ao grande, está na bancada já. Este Arduino que eu queimei a USB, vou usa-lo para gravar o Bootloader do ATMEGA8 da nova placa gravadora, usarei o conector ICSP do ATMEGA328 da placa do UNO R3 como gravadora, retiro o 328 espeto o Atmega8 ensiro o cabo do USBasp e pronto lá vai mais um bootloader pra dentro. Ô bicho fuceiro é Radioamador........kkkkkk 73

O programa está pronto, foi elaborado um Sketch: Leitor PROM.zip

ATUALIZAR O FIRMWARE DO MICROCONTROLADOR DA USB DO ARDUINO UNO R3 Pesquisando sobre a USB do Arduino UNO R3 descobri que o microcontrolador ATMEGA16U2MU pode ser atualizado via pinos ICSP. As instruções para atualização podem ser retiradas dos LINKs abaixo: Como funciona o Arduino Uno R3 Original Como obter as instruções de atualização de firmware Que ferramenta e software são utilizados para descarregar o firmware ATMEGA16U2MU

Muito Legal ajuda muito na hora de digitar no programador de Eprom, achei útil a ideia de usar os campos preenchidos com zero para aproveitar melhor a memória.

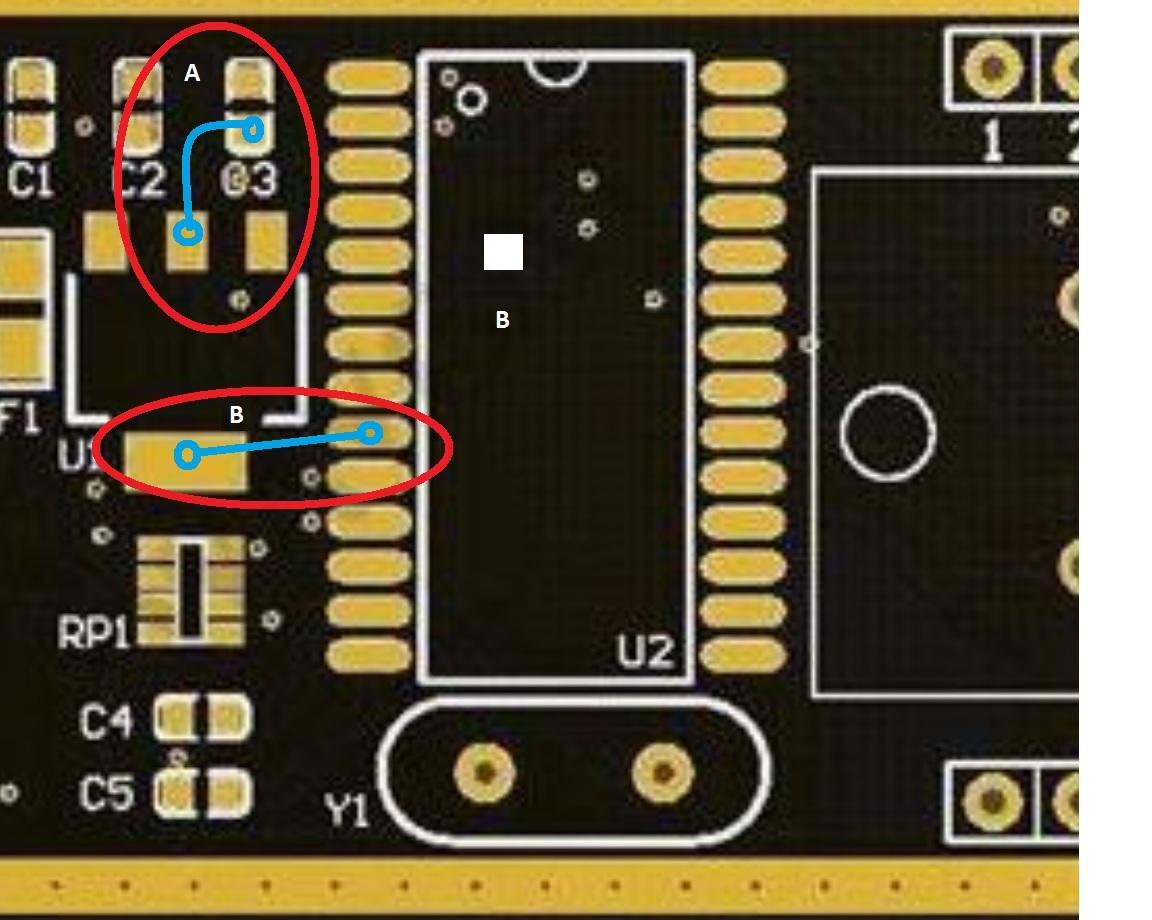

Esta pergunta me deixou na dúvida, porque até o momento eu não havia imaginado que o ATMEGA 16U2-MU fosse um microcontrolador programável, achei que fosse um componente dedicado a Seriais/USB, depois fui observar melhor e seu comentário me despertou a curiosidade porque ao lado deste chip USB há um grupo de pinos jumpers JP2 que provavelmente servem para reprogramá-lo na fábrica. Por este detalhe mencionado por você, eu desisti de repará-lo e adquiri um Arduino Genérico, cheguei a encontrar o componente na RS e na Mouser, mas fiquei com medo de comprar um microcontrolador sem nada dentro, portanto resolvi aproveitar os componentes da placa para outra finalidade e desisti do UNO R3 original (dedicado) mesmo sabendo que foi um presente do meu Genro. Bom a batalha continua no objetivo principal porque ele queimou quando eu e o Mestre Andrei iniciavamos o desenvolvimento de um dispositivo para ler memórias PROM usando um CD-4040 e algumas memórias da família DM74S387 e DM82S126. Todo dia aprendemos uns com os outros....valeu turma.

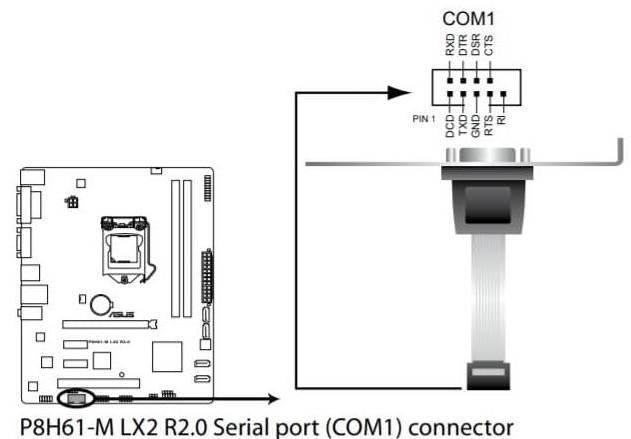

@aphawk Rapaz bem observado tem lógica, acho.que tem tudo a ver o que você disse...... acabei ficando sem o meu Arduino Uno R3 original. Pifou o CI ATMEGA 16U2 da serial/USB e não acha o CI. Ele não comunica mais com a USB do PC....

Super relevante esta discussão Eu e o Mestre Andrei, estamos testando uma aplicação para ler memórias PROM com Arduino UNO e NANO. Tivemos alguns problemas e por coincidência queimou o ship Serial/USB da placa Arduino Uno R3 original. Conferimos diversas vezes e não havia erros na montagem, acreditamos que a queima tenha acontecido por incompatibilidade entre CMOS e TTL. Usamos os CIs DM74S387N e CD-4040.
