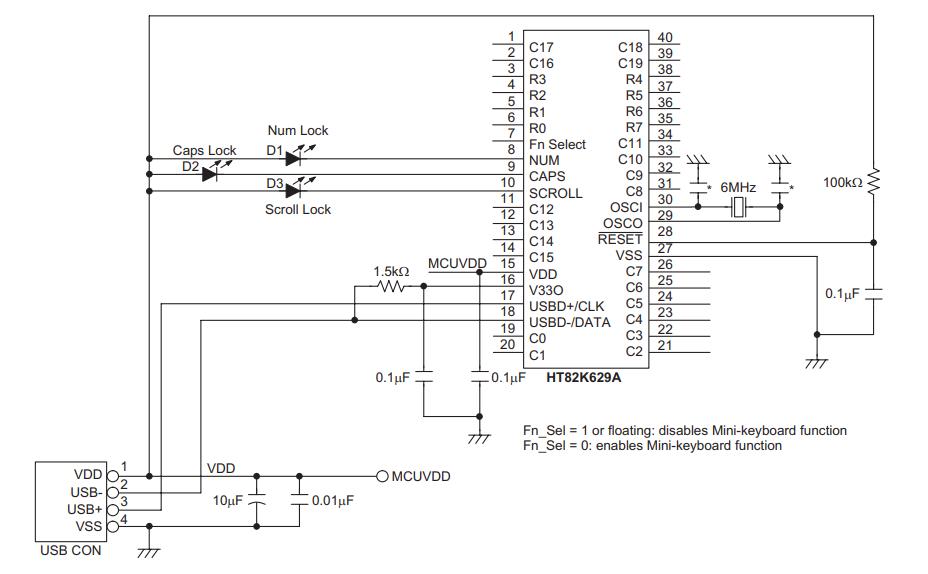

Boa Tarde pessoal, Preciso criar um teclado industrial customizado com algumas teclas para uma máquina, encontrei o esquema em anexo que usa o circuito integrado HT82K629A, porém não entendi como funciona o chaveamento das entradas para gerar os caracteres. Gostaria de saber se alguém sabe como faço para gerar os caracteres.
-
Boa Tarde pessoal, Alguém sabe o equivalente do circuito integrado DS90C032?
-
Bom Dia, Pretendo fazer o projeto de uma máquina com Arduino que faz a leitura de um desenho em um papel, segue abaixo links de como a máquina funciona. Link: https://www.youtube.com/watch?v=ARiLMf-D8pw Link: Vou colocar a descrição do funcionamento do sensor que encontrei em um documento: As lâmpadas de inundação iluminam o padrão a ser rastreado. Uma lente é usada para focar a imagem da linha de padrão, no plano do foto-sensor q1(MRD150), através do espelho montado na extremidade inferior do scanner. Quando o scanner interceptar uma linha de padrão preto, o espelho reflete uma imagem do sensor de foto fixo para a linha de padrão. Enquanto a imagem dos sensores cobre a linha, existe uma condição de luz reduzida e a corrente de saída do sensor diminui. Quando a imagem do sensor se move para fora da linha, como resultado do movimento de exploração circular, a corrente é restaurada para o seu valor original. A saída do sensor é, portanto, uma série de impulsos a uma taxa de repetição de duas vezes o rpm do scanner. Quando se traça um padrão de linha, são produzidos dois impulsos, um correspondente à direção de avanço da exploração, o outro para o lado de arrasto da exploração. O último impulso é referido como o sinal de retrocesso. Quando se atravessa um padrão de silhueta, é produzido apenas um pulso por revolução, cuja duração é aproximadamente a metade do tempo de exploração. Não consegui encontrar o nome correto desse sensor nem outro parecido. Alguém sabe o nome correto desse tipo de sensor ou qual será que posso utilizar para fazer a leitura desse desenho com oi Arduino?
-

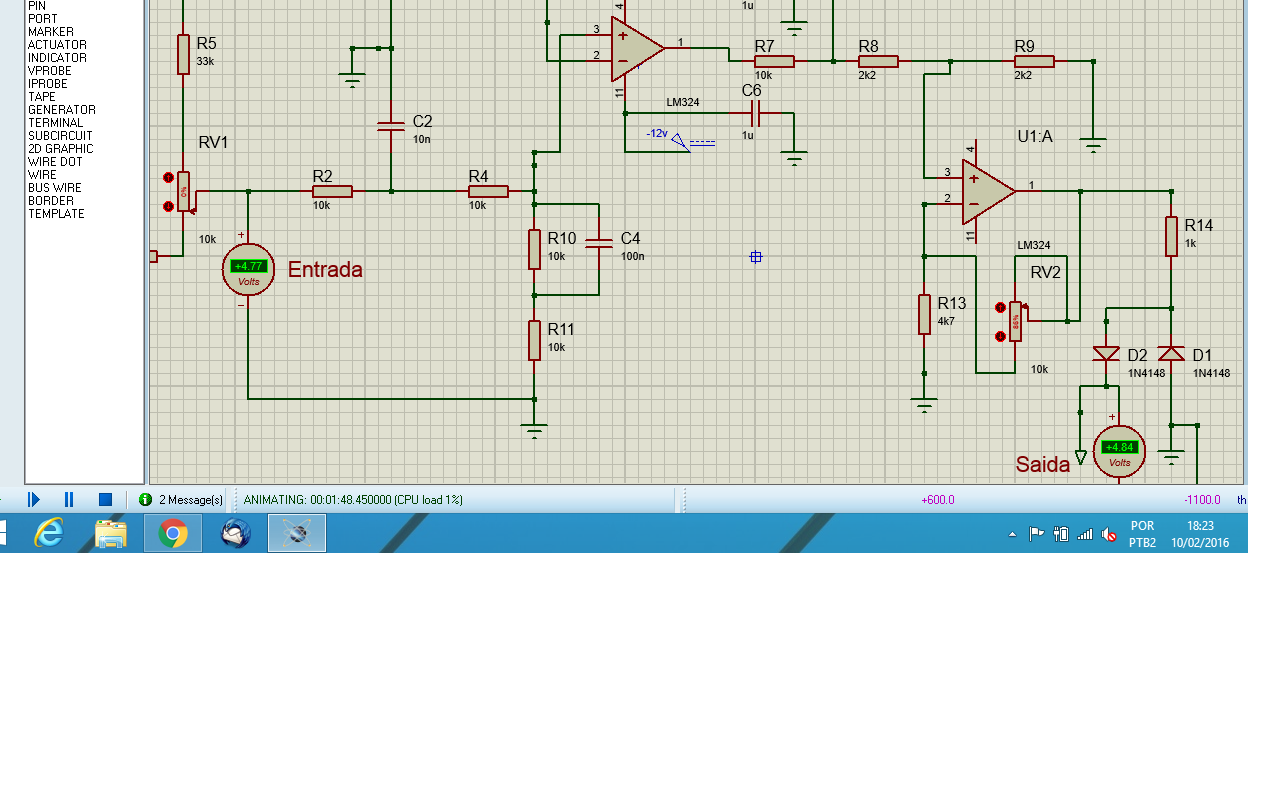

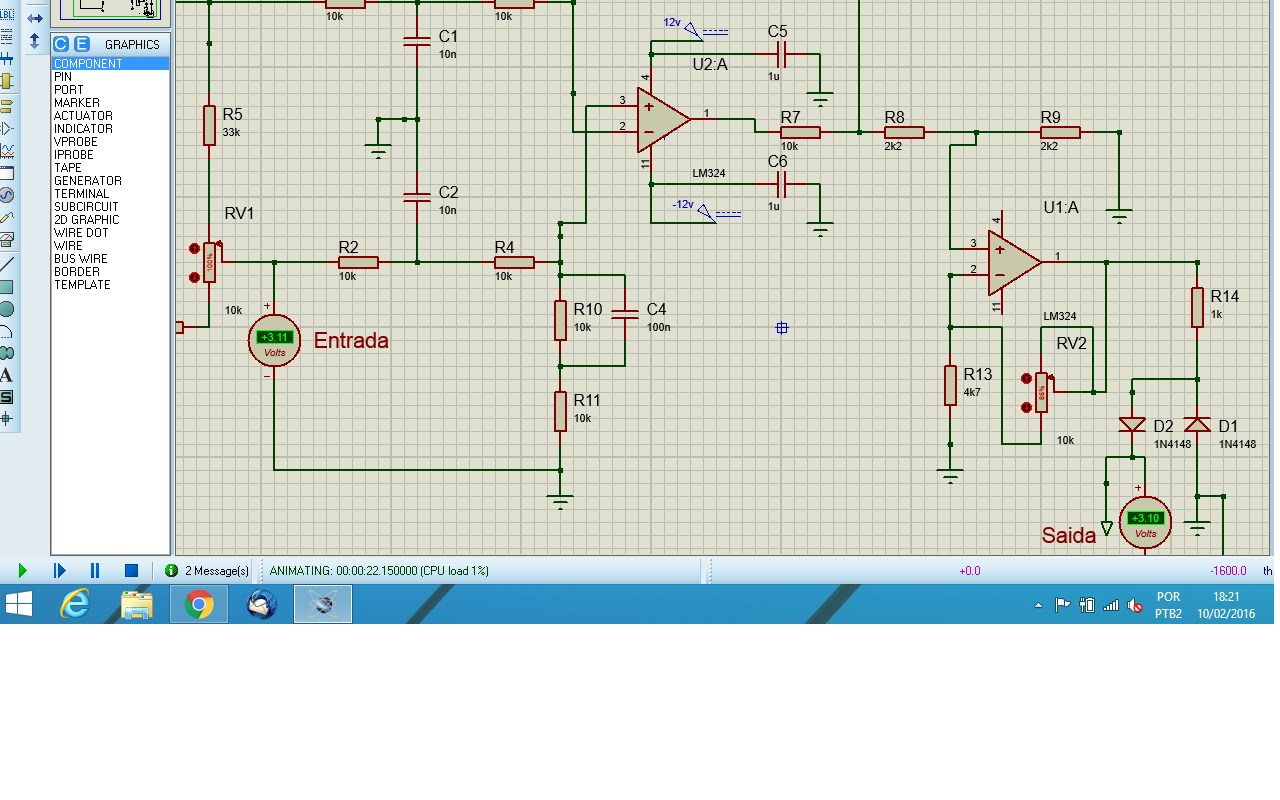

Boa Tarde pessoal, Estou com uma dúvida em relação a este circuito com amplificador operacional, retirei este circuito de uma placa e pretendo usar com um arduino para ler uma tensão. Na imagem entrada1 a tensão de entrada é 3.11 e a saída é de 3.10 praticamente não tem variação de tensão mas na imagem entrada2 a tensão de entrada é de 4.77 e a saída é de 4.84 tem uma variação de 0.07 volts. Eu precisaria que este circuito não sofresse variação de tensão na saída precisaria ter a mesma tensão que na entrada. Tem alguma coisa que posso modificar ou não tem nada que eu possa fazer? Segue em anexo as imagens e o arquivo do proteus. Entrada_v2.pdsprj Entrada_v2.PDF
-
A minha ideia é proteger a entrada do optoacoplador onde o limite máximo é de 1,7v contra ESD e EMI. Os diodos ceifadores são suficientes para fazer está proteção?
-
Olá pessoal, Pretendo utilizar optoacopladores 4n35 para proteger as entradas do arduino, gostaria de saber como posso fazer um circuito usando Diodo Zener ou Diodo Supressor de Tensão para proteger o optoacoplador contra ESD, surtos de tensão, curto circuitos entre outros coisas que podem vir a acontecer.
-
Já andei olhando alguma coisa parecida esses dias atrás, mas o problema é que não entendi como implementar no meu código o crc. //CRC-8 - based on the CRC8 formulas by Dallas/Maxim //code released under the therms of the GNU GPL 3.0 license byte CRC8(const byte *data, byte len) { byte crc = 0x00; while (len--) { byte extract = *data++; for (byte tempI = 8; tempI; tempI--) { byte sum = (crc ^ extract) & 0x01; crc >>= 1; if (sum) { crc ^= 0x8C; } extract >>= 1; } } return crc; } Por exemplo este código acima não sei implementar na minha aplicação. Obrigado pela ajuda pessoal!!!
-
Bom Dia, Tenho uma dúvida em relação ao teste de CRC na comunicação serial do arduino. O teste de CRC já esta incluso internamente ou é necessário fazer a implementação?
-

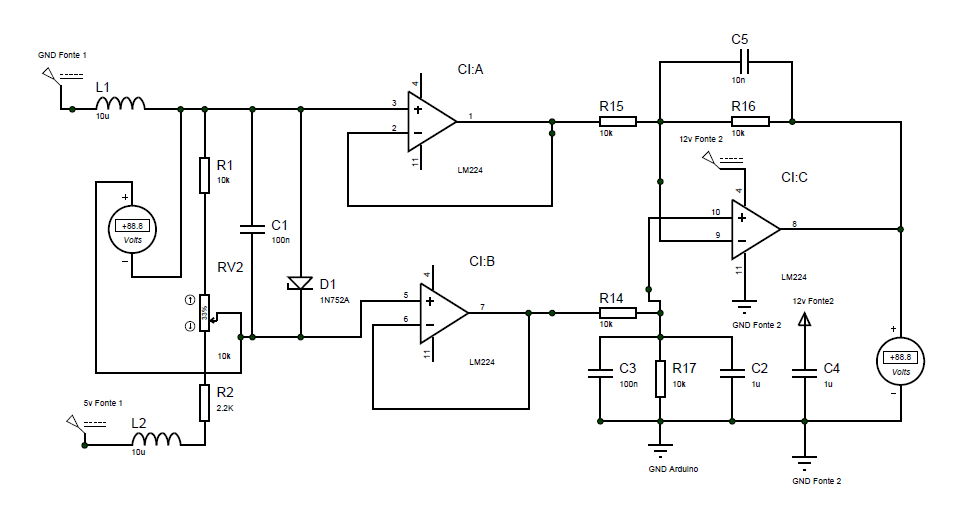

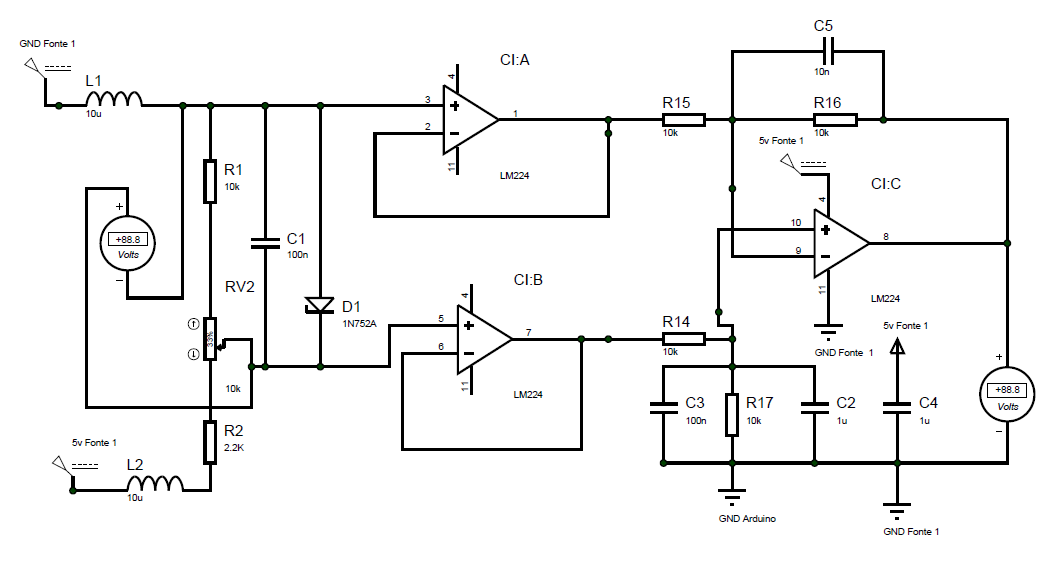

Boa Noite pessoal, Estava um tempo fora, mas consegui montar o circuito na prática com uma fonte de 5v na entrada para simular o funcionamento mas não funcionou como deveria. Ele deveria de funcionar conforme esquemático que montei no circuito 1 que está em anexo mas não funciona. No esquemático do circuito 2 funciona normal, porém o circuito de entrada nos pinos 3 e 5 do amplificador operacional não ficaram completamente isolados da saída e também se alimentar o amplificador operacional com 5v a saída do amplificador operacional no pino 8 ficará limitada a uns 4 volts. O que será que pode estar errado ou como posso fazer a ligação?
-
Obrigado pela ajuda pessoal, consegui os componentes vou montar na pratica para fazer os testes.
-
Boa Tarde pessoal, Estou trabalhando em um projeto no arduino mas não estou conseguindo encontrar o Encoder Rotativo ou Potênciometro Digital conforme a imagem em anexo. Gostaria de saber como encontro essa peça no Isis.
-
Este circuito recebera a tensão de uma máquina industrial e será encaminhado para uma entrada analógica do arduino onde será convertido e mostrado em um display para monitorar a tensão.
-

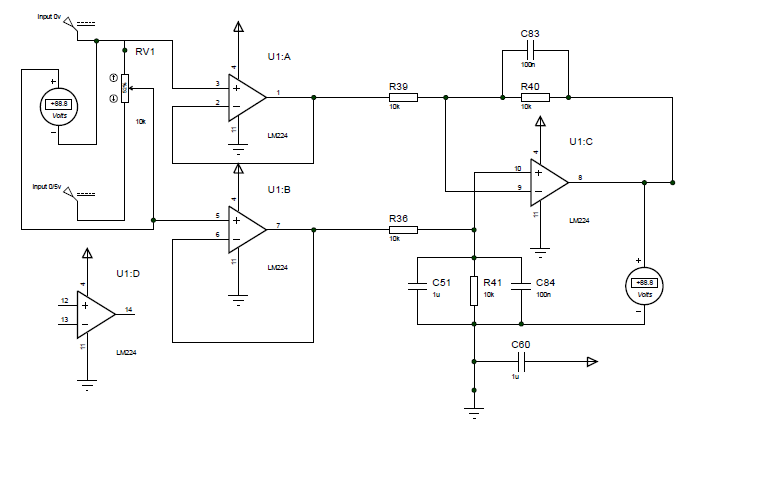

Conforme sugestão me baseei no circuito do amplificador diferencial para o circuito da minha placa e conforme a simulação no proteus deu certo mas tive que alterar o valor dos resistores R3 e R4 de 11k para 10k para ter a tensão na saída mas próxima da tensão de entrada. Qual é a função destes capacitores no circuito?
-
Pode ser este sim. Como faço para dimensionar um circuito desses ou você consegue dimensionar um para mim?
-
Pessoal, segui novamente as trilhas na placa e encontrei uns componentes que não tinha colocado no esquema. Preciso de um circuito que isole a tensão de entrada da tensão de saída e não altere o valor da tensão. Se tiver a sugestão de alguma modificação no circuito ou algum outro circuito fico agradecido.
