  1. A Eletrônica além de saber testar cada componentes, também tem que entender o circuito, sobre como funciona cada comando, pra onde vai, da onde vem, se não ficamos girando em circulo sem saber de fato onde está o problema. Este aparelho eu só peguei porque é do meu colega. Mas obrigado pelo esforço, dedicação de ajudar um estranho.
  2. Eu desconectei um por um e ia ligando e nem o led acendeu. Vou entregar para o dono. Muito obrigado pela sua ajuda. Que Deus o abençoe.
  3. boa noite. Eu já troquei os capacitores e nada. também fui desconectado os conectores e ligando o aparelho, mas nada. retirei o diodo 6914 a tensão na bobina do relé apareceu 12v mas ele não atracou. troquei o diodo 6915 duas vezes por novos, e nada de tensão só 0,7v. sem este diodo a tensão ficou em -6v.onde era para ter =5v6 tem -0,7. falta a tensão de 5v6-eco. No concector 1908 tem alguns comando que vem para esta placa. Está sendo enviado uma tensão de 2v5 no terminal 5 pw-dn. Não esta vindo o comando 12v-m no pino 4 que vai alimentar a bobina do relé. Falta o comando lcp no pino 1 que entra na base do transistor 7906 cujo o coletor vem da bobina do relé. Sem este comando a tensão não chega até o terra e o relé não atraca. Será que o defeito está em outra placa? Amanhã farei uma busca em outro setor.
  4. Boa noite. Estou com este home theater que não liga e não acende o led. o relé não atraca e na bobina do mesmo tem 5v. não tem tensão no secundário. Eu injetei tensão de 12v na bobina e o relé ficava batendo, e o led ficava piscando. Já testei quase todos os componentes da plaquinha que recebe tensão da rede. Neste teste apresenta normais. Agradeço toda ajuda. desde obrigado.
  5. Tv philco de led não liga led piscado

    eu vou trocar a placa. mas vou aguardar para o final do mês que vem. Se quiser fechar o tópico pode fechar. Se não fechar quando eu trocar a placa posto aqui. Obrigado toda a dica. Que Deus vos sempre abençoe, e os conservam com muita saúde.
  6. Tv philco de led não liga led piscado

    Eu já fiz isso, e não encontrei o datasheet deste processador. Vou fazer de novo, pode ser que errei em alguma coisa. Quando eu chegar do serviço vou retirar o dissipador de calor e vou verificar a numeração. Se for igual a do esquema elétrico, vou trocar a placa. Desde já agradeço pelas dicas.

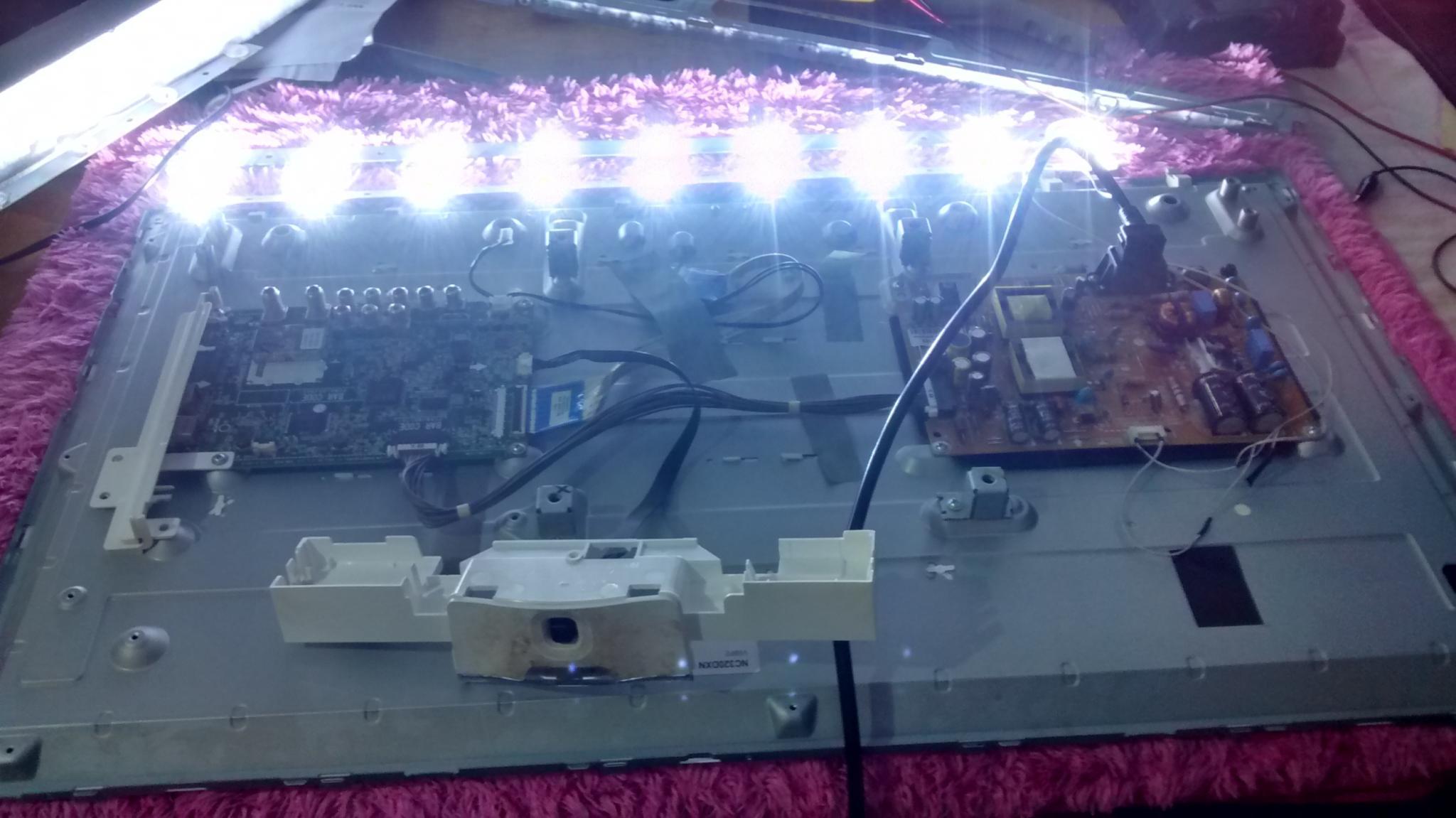

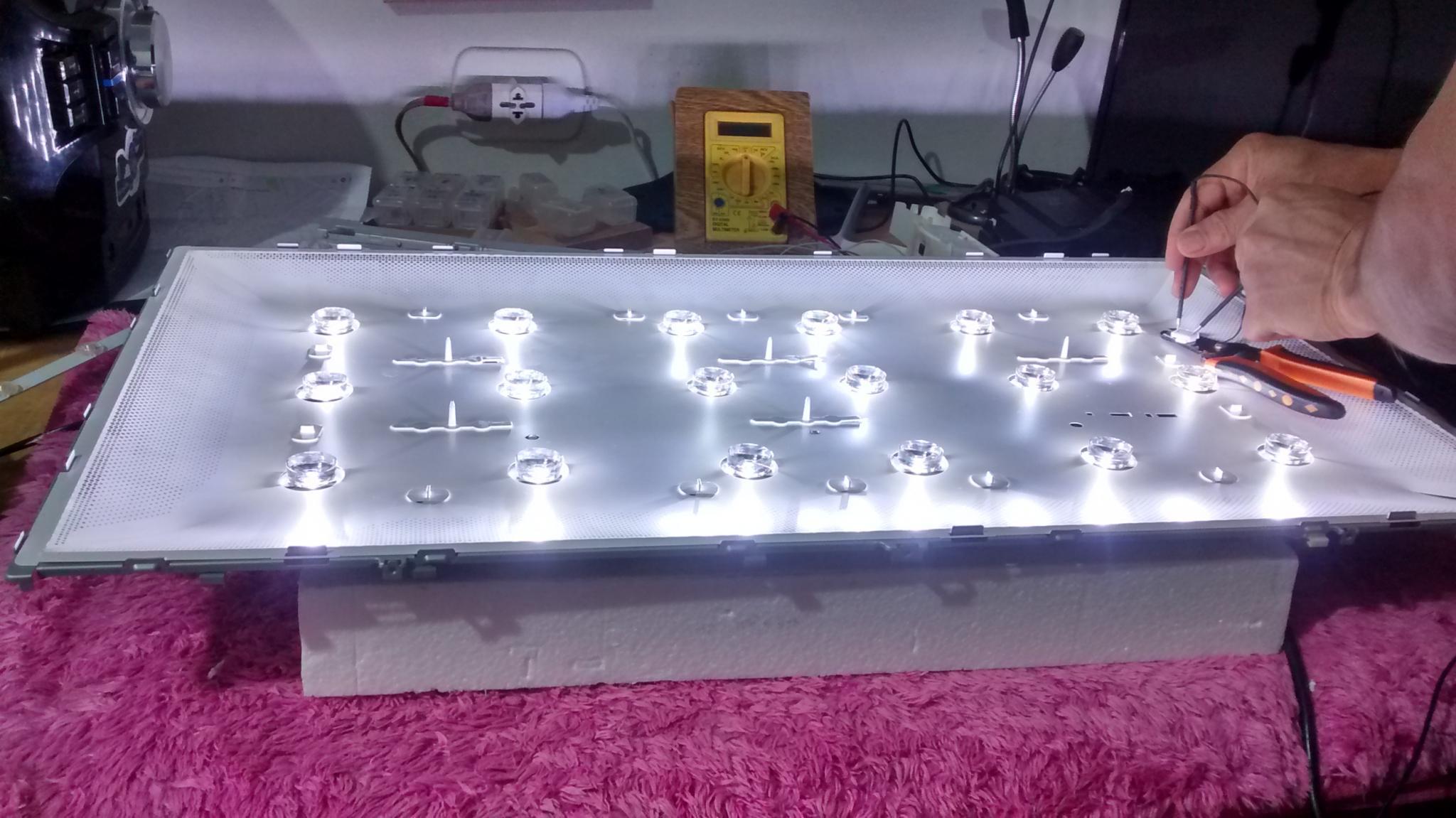

  7. Boa noite. estou com esta tv que não liga e o led fica piscando. Já testei a placa da fonte as barras de leds e estão bons. No conector da placa principal tem tensão de ps-on de 3v3, mas está faltando tensão de bl-on e p-dim. E também falta comando panel on-off, vbl-ctrl, bri-dj, pois não tem tensão no fusível na plaquinha do display. O comando que faz sair os 5v para o bl-on e o p-dim é um comando power on baixo, provavelmente é o mesmo comando para enviar tensão para o display. Eu não estou conseguindo encontrar estes comandos da onde vem no micro, de qual pinagem. Será que o micro está com defeito? Desde já agradeço.
  8. Tv samsung de plasma pl50a450p1 não liga.

    Boa tarde. Eu fui fazer uma limpeza da placa onde eu tinha tirado componente, ressoldado e retirado solda, a tv funcionou. Ela já estava com o seguinte defeito, são várias faixas e riscos vertical no painel. Eu quis resolver um e depois verificar se tinha conserto no outro, pois eu não tinha visto ela funcionando, e antes da fonte funcionar eu encontrei um fusível aberto na plaquinha dos flats do painel. Outro coisa, na placa controladora tem dois leds, o led 1 da uma piscada e a paga, o led 2 fica piscando, isto significa que há um problema, correto? Teste tensão no fusível, nas bobinas, no regulador e está normal, já tirei placa por placa e liguei a tv e tudo ficou igual. Em vários flats da placa estreita e comprida que vai para o painel, tem muitas manchas como se estivesse aquecido. Não tem como trabalhar nesses pontos pois os flats são soldados. Vou devolver a tv. Pode fechar o tópico. Muito obrigado pela ajuda. Que Deus sempre vos abençoe.
  9. Tv samsung de plasma pl50a450p1 não liga.

    Se alguém tiver o esquema elétrico da fonte desta TV ficarei muito grato. O outro relé não tem tensão. E a tensão que alimenta o relé vem do fotoacoador. O mesmo não tem tensão nem de um lado e nem do outro. Amanhã vou verificar este setor. Muito obrigado pelas dicas.
  10. Tv samsung de plasma pl50a450p1 não liga.

    No pino de entrada tem tensão de 18.5V, e sai regulada em 15V. Até aí está normal. Mesmo batendo o relé não sai tensão vs e vá.
  11. Tv samsung de plasma pl50a450p1 não liga.

    Boa noite. Vou fazer testes no outro relé pois concentrei muito em um e esqueci de detalhar o outro. O regulador eu troquei e ficou igual.
  12. Tv samsung de plasma pl50a450p1 não liga.

    Boa noite. Eu deixei ps_on ao terra com um resistor de 470R. Também deixei vs-on ao 5v stby com um resistor de 570R. Para fazer os testes. O relé não está atracando, tentando descobrir da onde vinha a tensão q alimentava o relé, descobri que vinha de um regulador de 15v. Ao dessoldar o pino de saída apareceu tensão. Fui seguindo a trilha até dessoldar o pino do relé que vai para o terra. Daí a tensão de 15v ficou fixa. Ao dar um toque no pino dessoldado o relé armava e desarmava. E apareceu tensão no capacitor de filtro. Logo descarregava pois o relé desarmava. Gostaria de saber por qual circuito procurar o defeito. Os dois ICS da fonte não tem alimentação. Um aparece por que o pino do relé está sem solda. O outro mesmo sem solda não aparece tensão. A TV é uma Samsung de plasma PL50a450P1. Agradeço toda ajuda.
  13. Boa noite. Olha eu aqui mais uma vez dando trabalho a vocês. Esta tv é de plasma, quando eu abri fiquei perdido, pois nunca peguei tv assim e enorme. Quase que devolvi, mas vou tentar consertá-la com vossa ajuda, se não der certo, fazer o quê? Eu tirei o conector da placa principal, coloquei um resistor de 470R da tensão do pino 5v stby ao pino ps-on. A fonte não forneceu as demais tensões. Sem o conector o pino ps-on fornece 4v, mas não liga uma lâmpada de 5v em teste da moto. Puxando um fio do pino de 5v stby até a placa principal também no pino standy by. No pino de ps-on aparece tensão de 5v, mas oscilando de 0,3v a 5v. Também fiz teste do pino ps-on ao terra com um resistor de 1k. Em nenhum destes testes a tv ligou. Ela só dá uma piscada no led. Já fiz o mesmo teste no conector da placa controladora e nada. Também fiz um jampeamento na placa controladora do pino 1 e 2 do conector CN2007, tirei o flat LVDS da placa principal, que faz a função do auto gen, também não deu em nada. Tem uns pontos de testes tipos: 5.3v TP. D13V-TP. VA-TP. Gostaria de saber se estas tensões se elas existem, com a tv em STBY ou ligada? Desde já meus agradecimentos.
  14. Agradeço de coração toda ajuda, toda dica e informação que me passaram pra mim e guardarei para as próximas tvs. Mas vou parar por aqui, pois o micro custa 80,00 com o frete, só encontrei na internet, e não se tem certeza que é só o micro esteja com defeito. Depois tem mais a mão de obra. Muito obrigado, que Deus os cubram de bençãos.
  15. Tudo leva crer que seja o micro. Eu dessolde o diodo zener D705 e as tensões se estabilizaram, até o pino 22 vcc ficou normal, troquei o diodo por um novo e não adiantou, e a tensão ficou em standy by. então deixei soldado o pino vcc e dessoldei o diodo zener D705. seguindo a trilha deste diodo fui dessoldando até chegar no pino 25 reset, que estava com 0,12V Mas com todos pinos soldados o pino reste fica com 5V. Também notei que o IC 703 está mornando com todos pinos soldados, E quando retira a solda do pino reset esquenta mais, esquenta também quando não tem solda no diodo zener. Em questão ao R503 está normal, e o C506, dessoldei e continuou igual. Vou ver se compro o micro.
