xXNCSXx

Membro Júnior
  • Posts

    11
  • Cadastrado em

  • Última visita

Reputação

0
  1. eu gostaria de fazer para aprender também.
  2. nao tenho um nada especifico. é para uso de bancada. queria algo simples pois tenho poucos componentes
  3. @Mestre88 Eu queria montar uma fonte que fornecia dois valores de corrente maxima, uma 180mA a 30V e outra de 840mA a 30V.
  4. O@Ricardov Tem algum modelo pronto para me passar? O problema é que tenho apenas o transistor 2n3055 e algumas resistencias variadas. Vou precisar de muita coisa?

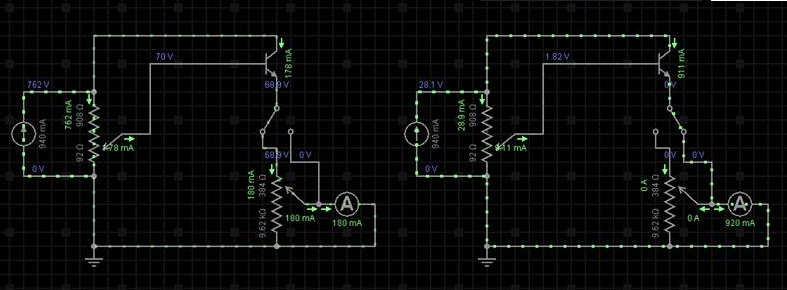

  5. Boa tarde a todos, Estou com um problema, é simples, mas esta me consumindo uma boa parte do meu tempo e ainda não conseguir solucionar. Tenho uma fonte de 30V que fornece 940mA. Montei um circuito da minha cabeça (me avise se estiver algo errado) que controla essa corrente em dois níveis diferente, 180mA e 820mA. Para isso monte esse circuito abaixo. A teoria esta linda, mas na prática o trimpot esta esquentado e a corrente não chega aos valores esperados. Eu estou usando um transistor 2N3055.
  6. @Phenom_X4 Muito obrigado Phenom_X4!!! Era o aterramento, eu não estava aterrando o circuito. Na verdade eu pensei q bastava ligar no polo negativo que já bastava. Existe uma forma de aterrar no protoboard? Eu apenas liguei com um jumper na mesa do quarto, mas deve ter um jeito mais adequado para fazer isso.
  7. Boa noite Galera, Estou querendo algo simples, quero que cada 1V na entrado do pino 3 tenha uma saida no pino 6 de 2,5V. Ex: Entra: 1V Sai: 2,5V. Entra: 2V Sai: 5V. Entra: 3V Sai: 7,5V ... Ou seja, o ganho do amplificador tem q ser de 2,5X. Para isso eu utilizei duas resistências, uma de 3k e outra de 2k sendo a relação de R2/R1 = 1,5. Como o ganho é definido com base na relação das resistências + 1 temos: G = R2/R1 + 1 G = 1,5 + 1 G = 2,5 Definido o ganho, eu simulei um circuito com uma entrada de 1V e utilizei uma fonte de alimentação simétrica caseira (acho que esse é o problema) O circuito é esse: A bateria AA está simulando minha entrada no pino 3 de 1V (essa pilha é uma mera ilustração) ; O display esta representando um multimetro.E por fim as duas baterias são a minha fonte de alimentação simétrica. Depois de explicado vamos ao problema. Meu problema é que ai ligar o circuito, o visor esta mostrando 0,53V com uma entrada de 1,2V. Ou seja, esta havendo uma perda ao invés de um ganho. Eu não sei o que fazer, tentei mudar o valor das resistências, usar um termistor na entrada (pino 3) mas mesmo assim não adianta. Alguém tem alguma sugestão?
  8. Eu estou pesando nisso, mas se for pensar bem, eu não estaria "adaptando" as placas, eu estaria montando um outra tv, pois: Eu tenho um Display e a fonte(fonte é meio q universal) eu iria comprar o tcon e a inverter do mesmo modelo do display, com isso já bastava. O problema é a compatibilidade, eu não sei a origem das peças vendidas, as informações dadas pelos vendedores são genéricas, eles querem vender. Além disso, é bem difícil vender esse display e muito mais achar um igual ao meu. Mas obrigado @Mention pela dica. se houver uma outra dica, estarei disposto a ouvir.
  9. Boa noite. Sou novo no site e não sei como fazer esse post para sancionar minha dúvida. Vou tentar ser o mais claro possível e se faltar alguma informação, por favor comentem. Minha Tv 32 LCD da Panasonic TC-L32B6B Serie: BT3EB010541 quebrou a tela, o modelo dela é esse: http://i.imgur.com/zymaQUl.jpg http://i.imgur.com/UJTdHpG.jpg Inexperiente do assunto, comprei esse mesmo modelo, porém a serie é BT3EA01845: http://i.imgur.com/Z2zUQ3C.jpg Como pode ver nas imagens acima, o modelo é o mesmo, TC-L32B6B, porém a Seroe é outra, eu não pensei q faria tanta diferença... As diferenças entre elas começa pela placa Inverter: Minha Placa inverter: http://i.imgur.com/xTAdf30.jpg http://i.imgur.com/7VZGyxo.jpg http://i.imgur.com/eiQfqZS.jpg Placa inverter do outro modelo: http://i.imgur.com/n6l8Mfe.jpg Reparen a diferença no cabo que liga os Leds do monitor, a diferença dos plugs é gritante . No display que eu comprei muda algumas coisas. Na imagem abaixo é o meu display quebrado. http://i.imgur.com/l736hDb.jpg Essa outra é o display que eu comprei, funcionando: http://i.imgur.com/Gp5LABS.jpg E nessa pequena diferença de (R1) para (R2) muda a placa Tcon, na R1 o Tcon tem apenas 1 cabo flete, na R2 são dois. Essa outra placa, tcon: Minha placa tcon: http://i.imgur.com/02tJ91A.jpg http://i.imgur.com/3NjZB2G.jpg Placa tcon do outro modelo, (não sei se o modelo dessa tcon é a mesma do R2, eu estou mostrando apenas para ver a diferença aparente das placas.): http://i.imgur.com/99Mmicv.jpg Reparem nas imagens acima, que a minha placa tcon da minha tela, ele possui apenas um cabo flete, no outro modelo ela são dois cabos flete. A placa central que é essa da imagem abaixo, ela também é diferente, mas nao sei se preciso trocar ela também. A do outro modelo a versão dessa placa é 7.106 e a minha é 7.101, será que tenho q trocar ela também?? http://i.imgur.com/XINLlMC.jpg E essa é minha outra placa, não sei o nome dela e muito menos achei o modelo, só espero que não tenha que trocar ela também. http://i.imgur.com/tB9UJQR.jpg http://i.imgur.com/4zhuCPg.jpg Agora vamos ao motivo desse post. Eu não tenho como comprar outro Display LCD R1, por falta de dinheiro e por não achar mesmo. porém, eu achei no mercado livre essas placas abaixo: Lg32lm3400 Lc320dxn 6870c 0370a P390-tcon: http://i.imgur.com/99Mmicv.jpg http://i.imgur.com/77imnY0.jpg Essa tcon, aparentemente irá servir, pois ela é para Lc320dxn, mesmo modelo que meu display(porém no anuncio não está especificando se é para R1 ou R2) mas eu acho que é para R2, já que se fosse para R1 ela não teria 2 fletes. Eu também achei a Placa Inverter do outro modelo, já que o inverter também é diferente. http://i.imgur.com/n6l8Mfe.jpg A minha duvida, é que se essas duas placas seria o suficiente para fazer funcionar minha TV ou não, não da certo? Parece obvio, mas já comprei um Display LCD errado por conta das versões, não quero gastar mais dinheiro comentendo o mesmo erro. Mesmo que vocês não saibam, o que vocês fariam? Arriscariam nas placas? da para confiar? Me ajudem ai, eu preciso decidir antes dos anúncios se encerrarem.
