Michel Nit

Gostei desse voltimetro onde acho dele?

Boa tarde a todos, deixei ele engavetado até agora e estou tentando diagnosticar o que tá ruim. Já troquei alguns capacitores eletrolicos, porque tinham sinais que queria vazar, apesar de estarem marcado bons até mesmo a ESR deles estava boa. Não achei nenhum transistor ruim ou diodo. Vou tentar testar o display, mas com o multimetro vai se difícil. Se alguem tiver algum parecido e poder fazer algumas medidas e me passar algumas tensões de referencia pode ser que ajude!

Nesse vídeo mostro o que descobri por acaso em alguns capacitores cerâmicos de 100nF x 50v. O problema é bem grande, pois comprei pelo correios em São Paulo em uma loja que vende componentes pela internet e comprei também em uma loja aqui no Rio de Janeiro e os capacitores apresentaram o mesmo problema. Veja esse vídeo postado em um canal de um amigo no youtube que mostra o que está acontecendo! Se você faz montagem eletrônicas ou trabalha com manutenção fique atento a isso! Seu projeto pode até não funcionar dependendo da precisão requerida!

Membros do Clube do Hardware, boa noite! Tenho um scaneer da Hp modelo G2410, e desde ontem começou a apresentar uma linhas pretas quando scaneio um papel qualquer. Alguem já viu esse defeito? Sabe o que o pode ser? A lampada acende normalmente! Estou desconfiado que possa ser o Flat Cable do carrinho, alguem já viu isso ou sabe de alguem que já teve esse problema? vale a pena trocar o flat ou não caso seja ele?

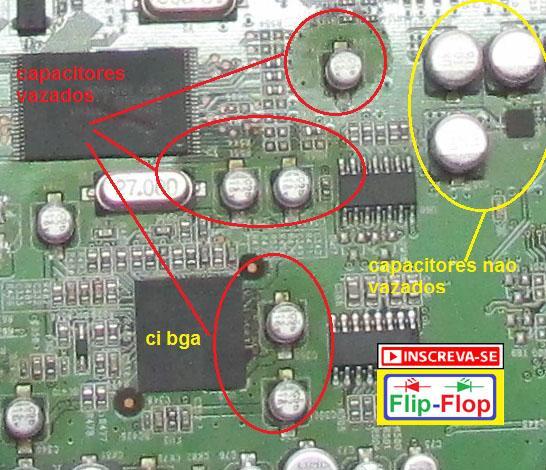

Sérgio. boa tarde! Foi apenas por experiência mesmo que cheguei a desconfiar do impresso. Já trabalhei em assistência técnica durante 8 anos , mas meus primeiros passo na eletronica começaram quando eu tinha por volta de 10 anos, já são 35 anos respirando problemas nessa área. Já vi uma amigo meu que não sabia mais o que fazer a muito anos atras, ele tinha pegando um rádio gravador na época que não tinha som, já tinha trocado todos os componentes da saida e mesmo assim o aparelho não funcionava, ele já não sabia o que fazer. Chegando um dia na empresa, vi ele debruçado sobre a bancada e perguntei a ele o que estava vendo, ele me disse o que era e o que tinha feito. Perguntei a ele se já tinha usado o osciloscopio, ele disse que não. A verdade é que tinhamos osciloscopio e não usavamos. Pequei um mais simples de 10mhz de uma canal e em meia hora o aparelho já estava fechado funcionado. Ele tinha tocado o CI de saida e mesmo assim não resolveu o problema, já tinha trocado todos os componentes ao entorno e mesmo assim nada. O que aconteceu foi que um capacitor eletrolitico vazou eletrolito na placa e criou uma resistencia baixa entre duas trilhas, essas trilhas eram . Uma era GND terra e a outra era a trilha que entrava com o sinal a ser amplificado no CI, como a baixa resistencia entre as trilhas, o sinal era jogado para o terra e o CI não amplificava nada, coisa que com o osciloscopio se consegue ver fácil, pois o sinal estava morto nessa trilha, ai dessoldamos o pino do CI, e os componentes que estava na tilha de sinal, acho que era um capacitor e um resistor , ai medimos com o multimentro a resistencia dessa tilha para o terra (GND) a resistencia era quase zero ohms. Raspamos o espaço entre a tilha e medimos e a resistencia subil para além dos 20megas que era o maior valor que o multimetro media, limpamos o local, aplicamos um verniz por cima do local raspado e soldamos o CI antigo e o aparelho voltou a funcionar. Eu lembro sempre desse caso, acho que foi mais pela experiencia do que pela intuição em si. Já peguei muito defeito dois nesse tempo de bancada. Quer ver um caso parecido! Vou postar uma foto para você ver de um DVR meu que parou de funcionar as vezes até liga, mas tá doidinho, tica piscando os leds do painel de forma aleatória, tem horas que nem funciona, se prestar atenção nessa foto que vou postar, vai ver que os capacitores smd vazaram e estão provavelmente com valores alterados e podem até está fechando alguns curtos, isso se não corroeu nada, pois as trilhas ai são muito fininhas, alem de ter cis do tipo bga, se for isso melhor seria eu comprar outro, pois não valeria a pena consertar. Se consertar posto um vídeo futuro no canal sobre ele, não fiz o vídeo pois o aparelho ainda não consertei para finalizar o video, pois estou sem estação de ar para tirar os capacitores e com a estação estava danificando a placa. Vou levar ele quando der em uma amigo para tirar eles para mim, ai eu troco. Ok amigo!

Podem divulgar o link do conserto da fonte a vontade! Só clicar na imagem para ver o vídeo! Dica do problema, conserto e aferição

Amigo eu tenho fotos internas dele! Porém tudo que sei dele é isso que passei acima! Posso postar as fotos aqui. Não achei nem curto nem rompimentos de trilha como você disse! Eu tenho mais 3 multimetros, dá para fazer as medidas! Eu não sei o que houve com ele, foi um amigo que me deu já assim! Ele tambem não sabe, ele era supervisor de uma empresa de telecon e tinha uns 20 tecnicos que trabalhava com ele. Meu deu esse e outro analogico. O analógico queimou o Galvanômetro. Esse eu não sei, desconfio que o CI está ruim, mas não tenho certeza. Ele está super novo, nem tem marcas e arranhados. Sem uso, parece que foi comprado ontem. Não tem mais garantia!

Multímetro minipa ET-2033B Display não acende os números. OBS: a luz de fundo do display funciona ! Quando ligo ele com o seletor na posição test ele dá um beep curto de uns 2 ou 3 segundos e para., o led vermelho dá uma piscada rápida e apaga. Não funciona em nunhuma escala. Alguém teria alguma dica ou esquema de exato modelo?

Gente link do vídeo da fonte abaixo! -Problema -Reparo -Testes -Dicas

Gente, quero agradecer a todos, porém já consegui achar o problema da fonte. Quando tudo estiver pronto, eu posto aqui informações sobre o problema que descobri., acho que é bem raro e difícil de dar esse problema que aconteceu nessa fonte, pelo menos da forma que ele se apresentou. Aguardem!

Amigo Bcpetronzio, boa tarde! Eu fiz dessa maneira, primeiro tive que baixa a qualidade da gravação original que era de 720x480 por 15fps com audio a 12kbps para 320x240 por 14fps com audio em 8kbps em mono para ficar menor em formato mp4 que o site diz suportar, o arquivo ficou com 1,25Mb e apesar do site dizer que pode ter anexo de até 3,89Mb não vai o arquivo. Depois coloquei em avi no mesmo tamanho do arquivo em mp4 e também não foi mesmo o site também dizendo que suporta o arquivo. Acho que seria legal o site colocar isso para funcionar, pois é de grande ajuda nos foruns. Não sei se a politica do site permite colocar link do youtube, por esse motivo preferi nem tentar.

FA-3005 (avi).avi Isadora, potenciômetros eu ja troquei, agora capacitores não, eu já testei com o multimetro e fica variando também, está marcando certinho o voltimetro e o multimetro. agora video esta no formato MP4 que diz ser suportado pelo site. Vou tentar em avi Só tá com qualidade bem ruim pois tive que ir baixando qualidade e resolução. Vou tentar ver se vejo alguma coisa com o osciloscópio, tem hora que esqueço até que tenho.

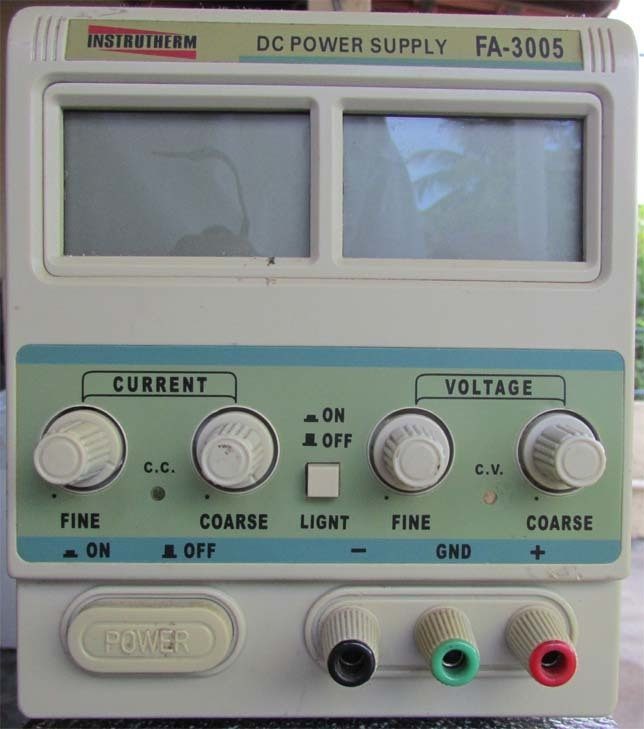

Estou com uma fonte da marca instrutherm modelo -FA-3005 que fica variando a tensão sozinha! Não tenho o esquema dela, isso dificulta de certa forma a análise do problema! Ele é uma fonte que vai de 0 a 30v por 5A. Não achei nada que possa causar um mal contato!FA-3005.mp4 adicionado 11 minutos depois Tentei enviar um pequeno vídeo mais não foi! Vou postar umas fotos da fonte! adicionado 17 minutos depois Moderadores do canal, não estou conseguindo enviar um vídeo de baixa qualidade! Já baixei para 1,25Mb e não vai. está no formato MP4 que é suportado pelo canal. Favor verificar o problema! Obrigado!
