FrankElias

@Bcpetronzio já resolvi, troquei todos os transistores do canal 3 e todos os capacitores. Pode fechar o tópico. Muito obrigado pela atenção.

@Pinhed não consegui achar ali naquele site, mas valeu pela dica. E ainda estou na busca caso você ou outro colega poder ajudar fico agradecido.

Olá pessoal, estou precisando do esquema elétrico do módulo Roadstar RS-V12. Caso algum amigo tenha ficarei agradecido se compartilhar. Valeu até +++

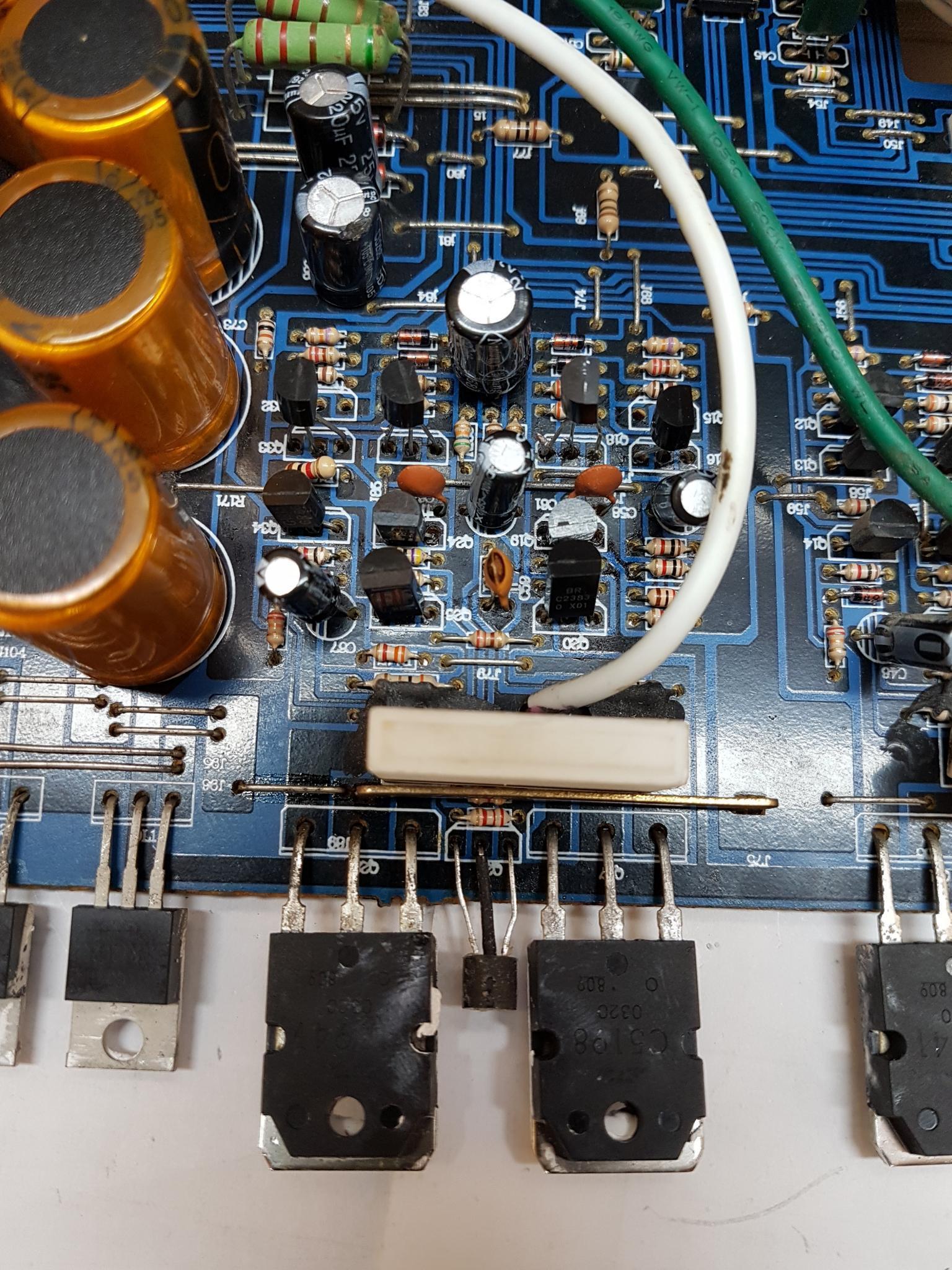

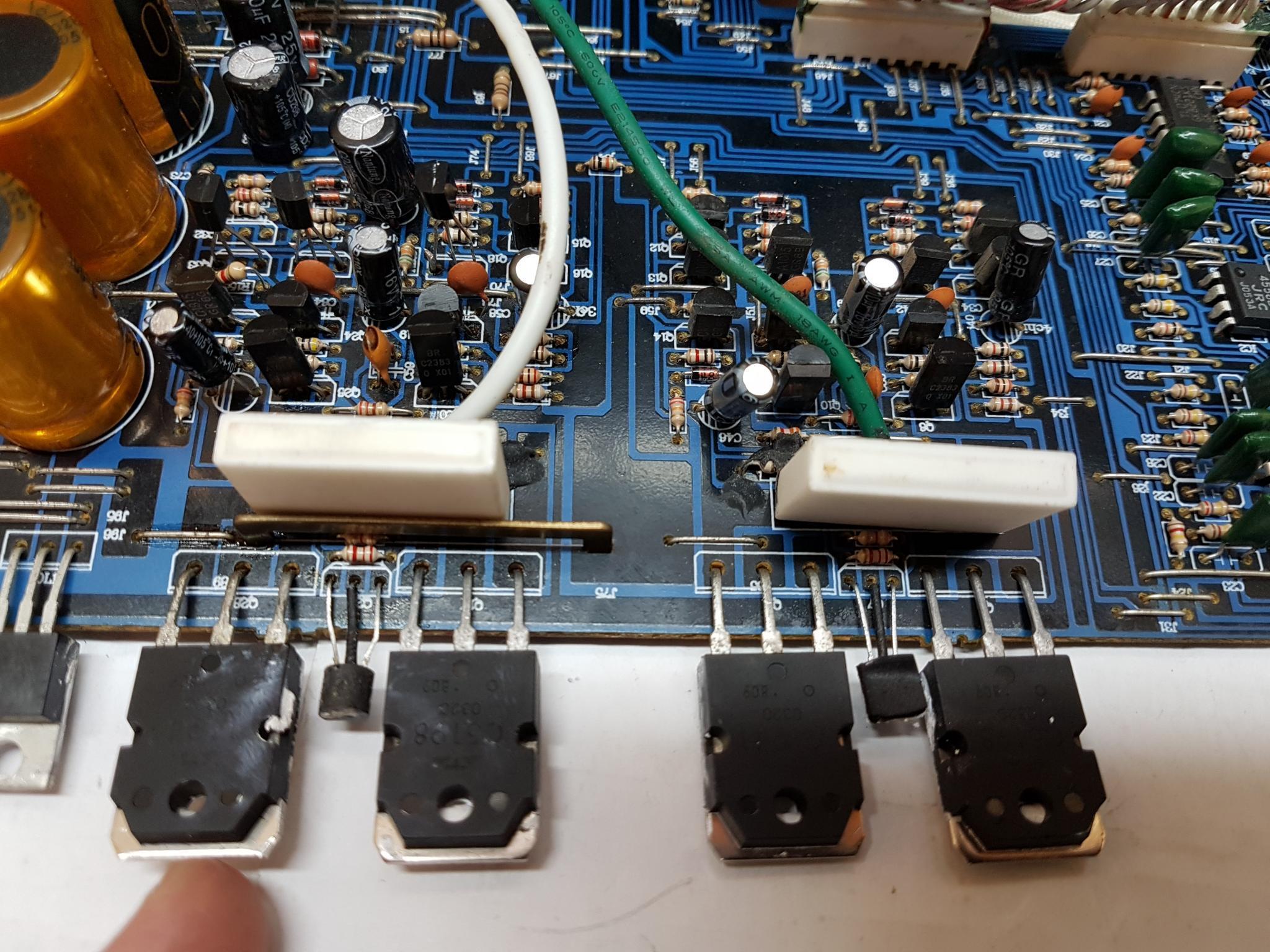

Bom dia @Bcpetronzio Retirei todos os transistores do canal 3 e testei encontrei uns 2 com uma minima fuga que nem aparecia no multímetro analógico na escala x10k fiz os testes como o nosso amigo André Penha ensina la no canal dele (soprando no transistor). troquei eles e troquei também todos os capacitores tanto de cerâmica quanto os eletrolíticos. testei todos os resistores e comparei com os dos outros canais e estão todos ok. fui fazendo um teste com o seguidor de sinal de áudio, o som chega ali no canal 3 bem limpinho fui seguindo o sinal até ficar ruim, troquei os transistores que apresentavam fuga mas mesmo assim não consegui resolver. Agora estou tendo uma tensão -23v nas bases dos transistores de saída. estou medindo com o multímetro digital true rms ponteira preta na entrada GND e vermelha na base dos transistores de saída. Já estou ficando louco com esse problema. Deve ser algo simples mas não estou conseguindo decifrar.Seguem algumas fotos para você dar uma olhadinha se possível. Valeu muito obrigado pela atenção e paciência kkkk.

Boa tarde @Bcpetronzio saquei todos os transistores e capacitores do canal 3 e conferi todos fiz teste dinâmico e teste de fuga nos transistores mas não achei nada. testei todos os resistores e nada. ele tem um transistor 2SC1815 que é usado como sensor de temperatura entre os 2 transistores de saída eu retirei ele também e testei mas estava bom também. Se tiveres mais alguma dica favor compartilhar.

Ja foi resolvido, esqueci de avisar. Pode fechar o tópico. Obrigado a todos pela atenção.

Olá pessoal, estou com um modulo Roadstar RS-V12 que está jogando uma tensão DC na saída do canal 3. alguém tem o diagrama elétrico deste modulo ou sabe me dar uma dica de como resolver este problema? Ele esta funcionando perfeitamente as outras saídas. A saída 3 que esta com problema também esta funcionando porém o som está péssimo. agradeço desde já a ajuda dos colegas.

Será que tu pode me ajudar? Estou com quase o mesmo problema e não consigo achar na internet ... Por favor me ajuda ai

@Isadora Ferraz você estava totalmente certo com relação aquele capacitor de 100nF, retirei ele e deixei o resto tudo igual e parece que ficou top. Fiz um teste meio que na correria e deu o seguinte. regulado em 24V coloquei uma carga com 6 lampadas automotivas de 21W e tirei as leituras. 23,9V / 5,2A. Ainda não testei com outros valores de tensão e corrente assim que fazer posto os resultados. Caso dê tudo certo, depois vou tentar colocar um sistema de proteção anti curto.

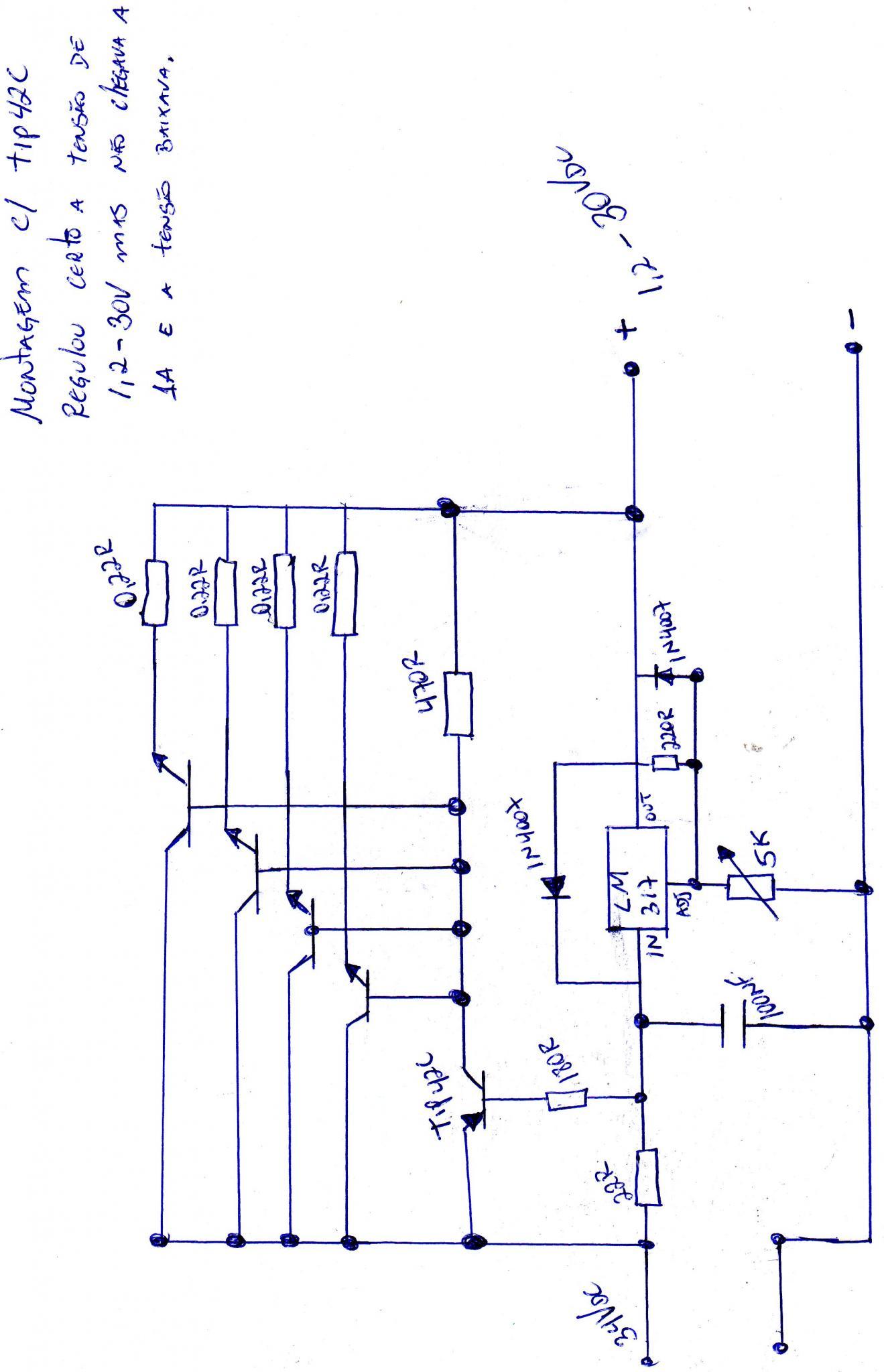

Bom dia @Isadora Ferraz segue desenho esquemático da montagem que fiz, lembrando que não deu certo, parece que os TIP3055 não estavam sendo acionados. A tensão na saída estava regulando certinho de 1,2-30V mas quando botava uma carga que consumisse mais de 0,6A a tensão cai quase que total. Então resolvi tirar o TIP42C e ligar o "out" do LM317 direto na base dos TIP3055 daí funcionou +- coloquei uma carga de 24V/105W e tirei uma leitura de 4,5A e a tensão 23V ou seja queda de tensão de 1V. Mas com uma carga de 12/0,15A a tensão cai uns 5V. Desculpe a dificuldade em me expressar e de entendimento é que sou novato na eletrônica. Espero aprimorar meus conhecimentos com a ajuda de vocês colegas experientes. Até +....

@faller Eu já tinha os TIP3055 e o LM317 nos dissipadores só não estava o TIP42C, que foi colocado depois, me expressei mal. E eles nem chegam a esquentar porque estou deixando em carga por uns 5 segundos. Só o suficiente para retirar uma leitura com os multímetros. O caso é que com o TIP42C não estava funcionando. Aí tirei ele e fiz como descrevi antes, então funcionou mas ficou daquele jeito que descrevi antes. Tem alguma dica?

Bom dia, @faller fiz algumas mudanças no teste coloquei dissipador no CI e nos TIP mas não consegui fazer os TIP funcionar, usei um capacitor de 100nF mas foi na entrada do CI. Depois removi o TIP42C e liguei a saída do CI direto no base dos 4 TIP3055 que estão em paralelo funcionou coloquei 5 lâmpadas automotivas de 24V 21W com um total de 105W, coloquei um multimetro para medir a tensão e outro em série com as lâmpadas para medir a corrente e puxou ali 4,5A, a tensão caiu 1V. Mas o problema esta quando vou usar algo que exige menos tensão e menos corrente tipo um FAN de 12V/0,15A a tensão cai uns 4 na 5V. por que será. Tenho em mão uns TIP2955 será que funcionaria melhor no lugar do TIP42C ou não. Tem como você me dar umas dicas de como fazer os cálculos para polarização dos componentes, estou meio perdido. As vezes para novatos como eu fica meio difícil até para fazer as peguntas certas e tambem conseguir expor as dúvidas, mas acredito que com calma chego lá. Valeu pela paciência dos amigos aí. Fico no aguardo. Até + ....

Boa tarde, fiz uma montagem teste usando o LM317 e 4 TIP3055 e o TIP42C, a tensão vai de 1,2 a 30V e trabalha legal até uns 0,6A quando exijo mais que 0,6A a tensão cai a quase 0. Usei aquele esquema que o amigo @Mestre88 postou. adicionei os capacitores e diodos de desacoplamento. Na entrada usei um resistor de 0,20ohms 5w, na base do TIP42C um resistor de 180ohms e o restante tudo igual. Mas parece que errei em algo. Se alguem tiver alguma sugestão favor compartilhar. Valeu até+ ...

Bom dia, Vou fazer assim mesmo com esse trafo e usar uns 4 TIP3055, vamos ver se da certo vou fazer 2 e quando precisar dos 33V uso em paralelo como o colega @faller sugeriu. Sabem me dizer se consigo fazer com que a fonte me apresente nos bornes de saída somente a tensão RMS. Porque senão quando eu conectar algo ela vai cair a tensão correto? ou isso é normal? nunca tive uma fonte. O LM317 ja tem algumas seguranças correto, se por acaso eu encostar sem querer os bornes ou ligá-los a algum equipamento em curto vou queimar a fonte ou ele vai entrar em proteção? Ou devo tentar colocar algum sistema de proteção? valeu...

Boa noite pessoal, estava dando uma pesquisada e cheguei a seguinte conclusão para eu ter os 33Vac que pretendo ter estabilizados na saída da fonte, tenho que fazer o seguinte. Somar os 33Vac desejados + 3V que o regulador vai consumir + 2V da queda da ponte retificadora = total 38Vac. Então meu trafo deve ter 38Vac de saída no secundário e os 6A. Minha dúvida esta no pino IN do LM317 que estará recebendo uma tensão de pico 53,7Vac. Isso não vai danificar o LM317. Vou tentar usar o esquema que @Mestre88 sugeriu usando o TIP 42C e estava pensando em usar os TIP3055 no lugar dos 2N3055. talvez usar uns 4 ou 5 para trabalhar com folga nos 6A. O que os colegas acham desta minha ideia? Fico no aguardo de suas opiniões e ou sugestões.
