Cyro Passos

Êta gente porreta!!! Nada como perguntar para quem tem conhecimento no assunto! Comecei fazer embutidos (charcutaria), mas a geladeira não oferece a umidade que os alimentos necessitam, algo em torno de 73 UR%. Com este controlador, assim que a umidade cair para 65 UR% será acionado um umidificador e um cooler, que serão desligados quando a umidade atingir 83 UR%. Obrigado Sérgio Lembo, Isadora Ferraz e diegosoares90. Que Deus os proteja e lhes dê cada vez mais conhecimento para ajudar as pessoas. Cyro Passos Araraquara, SP

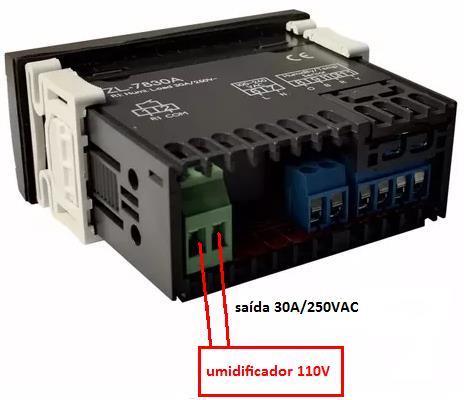

Segue esquema de ligação e as duas páginas do manual. Note que na 2a imagem o painel apresenta um ícone em forma de hélice, que quer dizer que a saída está energizada (pelo menos deveria estar...). Na 3a imagem, a hélice não mais existe, justamente porque a umidade atingiu o valor para desligar. Eu ouço no aparelho o barulho quando é ligado (hélice no painel) e quando é desligado (sem hélice), algo como um relê. Porém, nada acontece no equipamento (ventilador) que está acoplado na saída R1 COM.

Comprei o Controlador de Umidade ZL-7830A. Conectei fios e alimentei parâmetros. Ele mede a umidade do ar, faz barulho de "arme e desarme", funciona corretamente. O problema é que ele não alimenta a saída 30A/250VAC, descrita como R1 e COM. Num vídeo no Youtube, uma lâmpada é acesa/apagada na saída.
