Obrigado @Mestre88 e @Isadora Ferraz . Poxa, 900R foi o valor mais próximo que tinha anotado, tentei achar o papel pra postar, mas devo ter jogado. Se deduziu o mesmo valor, me daria maior confiança pra troca, porém, olha só que legal:

Não é pelo preço. Fiz alguns testes, era um resistor de poucos ohms, acho que vou conseguir chegar bem próximo. As outras escalas, mesmo as de resistências, funcionam com uma ampla tolerância aos valores. Parece que R6 é especificamente para a faixa 2000. Obrigado pelas dicas e pela atenção.

Parece ser "sinal digital".

Não há informação no manual, por isso a dúvida. Manual em pdf, o mesmo que veio impresso: https://design.jet.com.br/santil/documentos/Multímetro-digital-Ref-8522_manual-PDF.pdf

Claro que a culpa foi minha, estava sendo irônico, me senti uma mula... Mas o seletor de alguns poderiam ser melhores sim, só por uma seta de outra cor daria um contraste melhor, só sei que da próxima vez vou pintar ou marcar. O multímetro ta ligando, mas os valores estão desregulados, na faixa ohm ele começa a subir sozinho... enfim. Será que usando um trimpot posso descobrir o valor? Colocando ele no máximo e diminuindo aos poucos, e então, se estabilizar, meço e coloco um resistor.

Ué, precisa mesmo ser mecânico? não seria mais fácil modificar o teclado? Dentro vai ter uma peça semelhante a essa: Ache a tecla que quer nessa matriz, solde e controle com um 555.

Segundo a Wikipedia: No interior, existe um pequeno circuito que, a partir de pilhas ou baterias, amplifica a tensão para cerca de 2kV e a envia em forma de pulsos contínuos para a tela central. Um inseto ou um objeto (com alguma condutividade elétrica) ao entrar na raquete, fecha o circuito entre as telas (curto-circuito) e recebe uma descarga de 3mA de corrente e de 6W de potência, provocando um estalo, que é causado pelo aquecimento excessivo do ar pelo Efeito Joule, este que, também é responsável por carbonizar os pequenos insetos. A descarga de Corona produzido pela raquete (raiozinhos) pode atingir 1.2mm de comprimento.

Tenta procurar os datasheets desses CIs. Não dá pra ver muita coisa com essa qualidade de imagem tb.

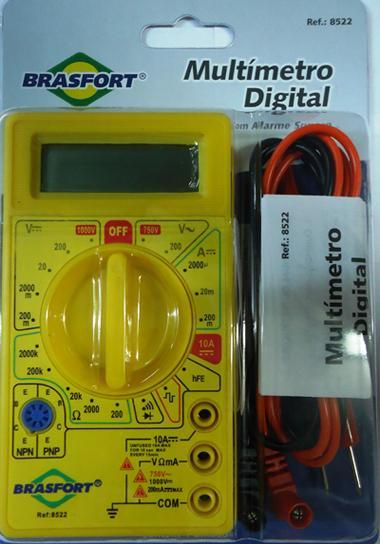

Fui medir tensão na escala de resistência , culpa do seletor ambíguo... Alguém que tenha o mesmo modelo, poderia por gentileza me passar o valor de R6? Foi o que pude notar que queimou. E mais uma dúvida, pra que serve e como se utiliza a escala de onda quadrada? Obrigado.

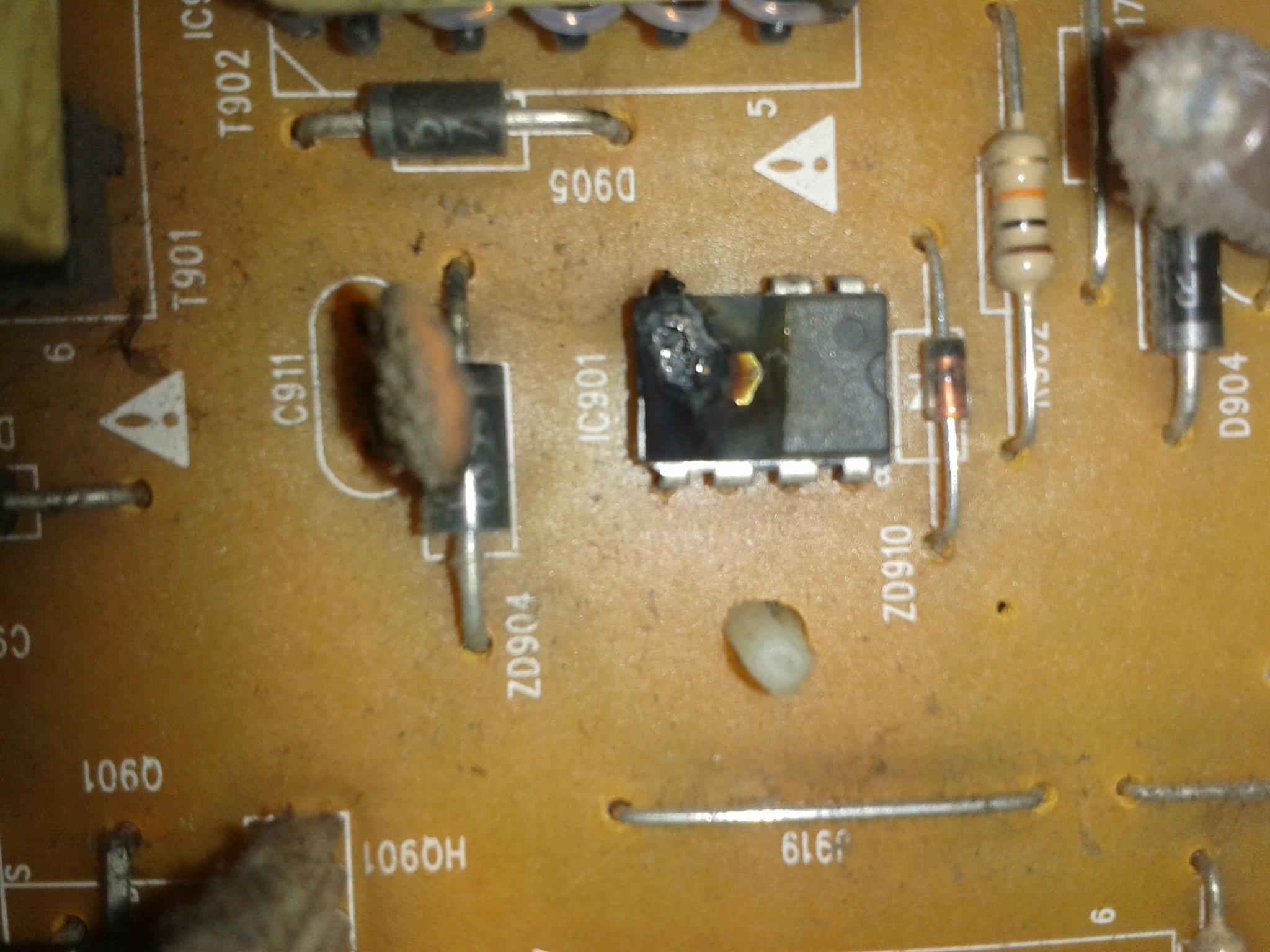

Olá, espero que esteja no lugar certo do fórum... Deu uma chuva forte aqui, e a tv philips 26pfl3404/78 da minha vó não foi desligada, viram faíscas nela quando caiu um raio. Desmontei e testei alguns poucos componentes, acho que a descarga foi tão rápida que nem chegou a queimar o fusível (tvz esteja falando besteira, desculpe a ignorância). Visualmente só notei a queima do Ci TNY277 (da fonte), comprei e troquei ele, mas quando liguei apenas o led frontal começou a piscar, durante um tempo e parou. Tentei achar o manual dela, mas parece que só tem em sites pagos ou que necessitam de cadastro mais "pontos" no fórum. Se alguém tiver sugestões ou puder disponibilizar o manual, agradeceria muito. Pretendo medir as saídas da fonte ainda. e posso tirar fotos se ajudar.

Olá, acho que isso pode ajudar https://www.clubedohardware.com.br/forums/topic/968956-resolvido-transformar-um-nobreak-em-um-carregador-de-baterias-de-carro/

o line out, pelo que entendi, é padrão como em qq circuito de som, não tem uma tensão de saída alta no ATP que montei. Até tenho que ligar ele em algum amp, uso os que modifiquei de rádios , ligar direto no fone de ouvido nem pensar, muito baixo o vol. Pode conectar nesses de instrumentos musicais, sem problemas tb. https://syntherjack.net/atari-punk-console/ aqui um pouco como ele funciona. Por fim, saberia onde encontraria algum grupo mais especializado nesses assuntos? Não desmerecendo, ajudou pra caramba, e agradeço a atenção. adicionado 3 minutos depois Foi bem na prova mano?

Serve usar um desses apps para pc ou celular, via entrada de áudio? () Nunca montei pois tenho medo de queimar minha placa, ou sei lá. Daria pra ver baixas frequências, acredito... Pois bem, não tenho mais componentes sobrando pra montar outro. adicionado 4 minutos depois Primeira montagem "decente", com plaquinha, Ci e tudo. Que desânimo. Enfim.

Consegui soldar outro Ci no lugar, tive que furar com um alfinete a solda pelos buracos da placa. Testei também o capacitor, no circuito tava dando 30k no meu multímetro vagabundo, pensei que tivesse com fuga, cortei uma perna pra medir direito e tava bala . Troquei de qq maneira... Ponto positivo, não explodiu XD. Mas ta esquisito, pode ser o potenciômetro; desconfio. Por vezes só funciona o primeiro osc; o outro, numa faixa pequena, ou intermitente, ou preciso ir até o começo/final e ir mudando lentamente pra funcionar o escalonamento das notas. Preciso revisar todo o circuito. Sugestões para não se perder? Apesar de ser básico, meu conhecimento é pouco...

Tem parafuso escondido, ou é encaixado com travas de plástico, ou colado, ou os 3 juntos XD De qualquer forma, se não achar parafusos, tente ir abrindo aos poucos na junção com uma fenda fina ou faca sem corte preferencialmente, pode deixar marcas...
