Brunopd

@BCP Vou ter que fazer uns orçamentos então. Vou ver se consigo montar algo "do zero". No caso, vender as outras placas boas e adequar novas placas paralelas aos requerimentos das caixas acústicas. Acho que adequar uma placa a todos os outros componentes do som é mais caro do que fazer algo "do zero". Obrigado!

Olá Eu tenho um Home Theater da Philips (HTS6100) e um transistor queimou(junto com vários outros componentes) deixando a placa muito danificada. No caso, parte do cobre saiu e não é nem mais possível soldar naquela parte. Acredito que isso condene uma placa(não sou técnico nessa área). Tentei em tudo quanto é lugar achar essa bendita placa mas nem mesmo na autorizada ou diretamente na base da Philips no brasil eu consegui achar ela. Aparentemente esse modelo saiu de linha de produção faz tempo e não existe mais peças em estoque. *Sera que eu consigo substituir por alguma placa fonte próxima? *Quais são os riscos de se fazer isso? *Alguém pode sugerir com qual substituir(eu realmente não tenho a minima ideia)? *Em último caso, é possível desmontar tudo e montar um Home Theater do zero com placas novas? Querendo ou não, fora essa placa o resto do som esta em perfeito estado. Da uma dó jogar tudo fora. *Sempre aceito qualquer outra dica :).

caso resolvido!

Sim. Testei aqui e esta queimado mesmo. Tentei responder antes mas deu o erro ex0. Obrigado pela ajuda!!!

O esquema é de vários modelos. HTS6120/55. To pensando em seguir pela placa o que eu consigo e o que não der vai pelo esquema. É uma boa sera? E o CI ta na lista já :D. Ta bem grande a lista. Desculpa a ignorância mas FET? Onde?

Eu imaginei olhando outros. Mas na placa o R959 é 22 Ohms e no esquema ta como 10 Ohms... E agora? Sera q na assistência da Phillips eles me falam?

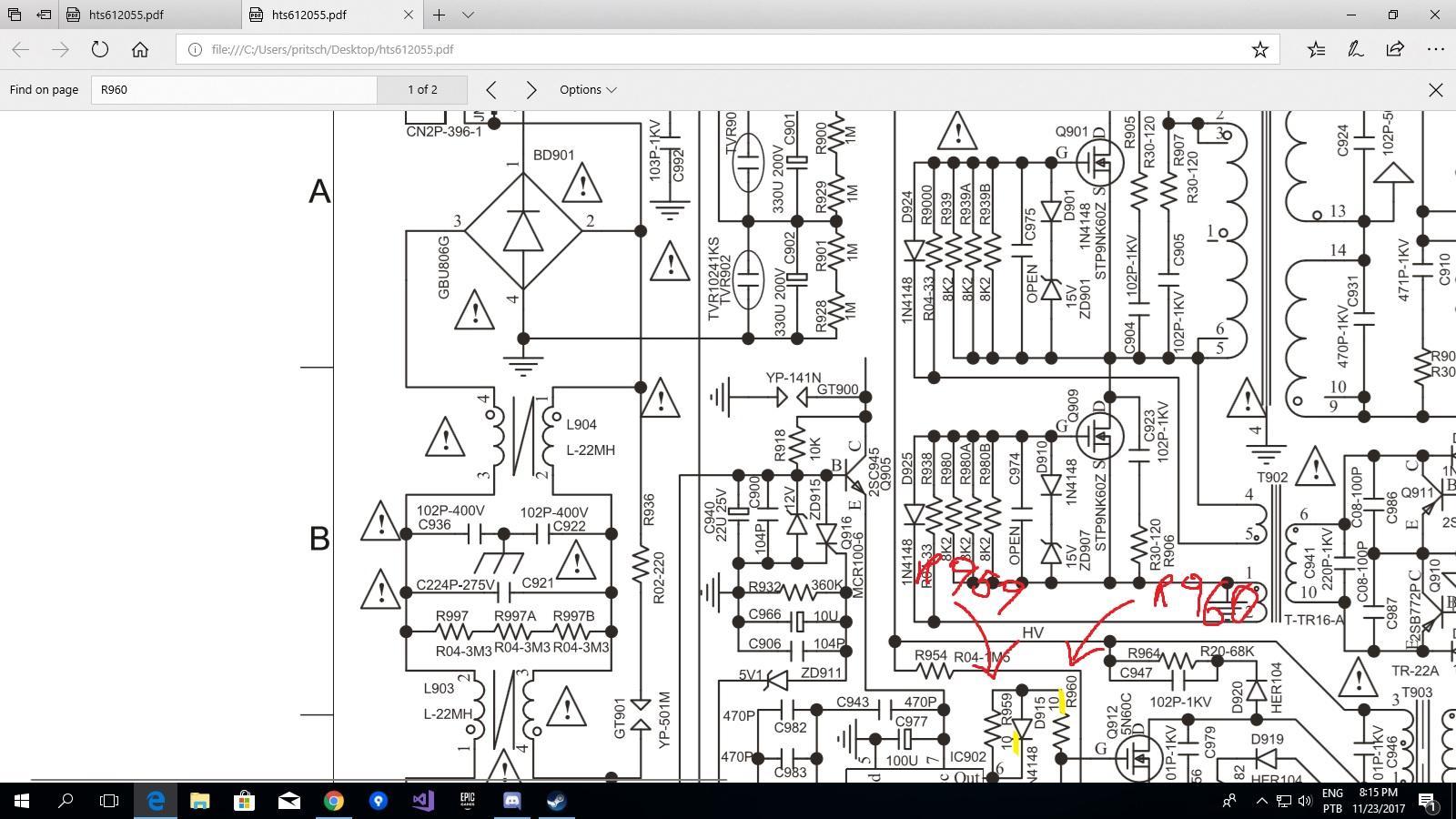

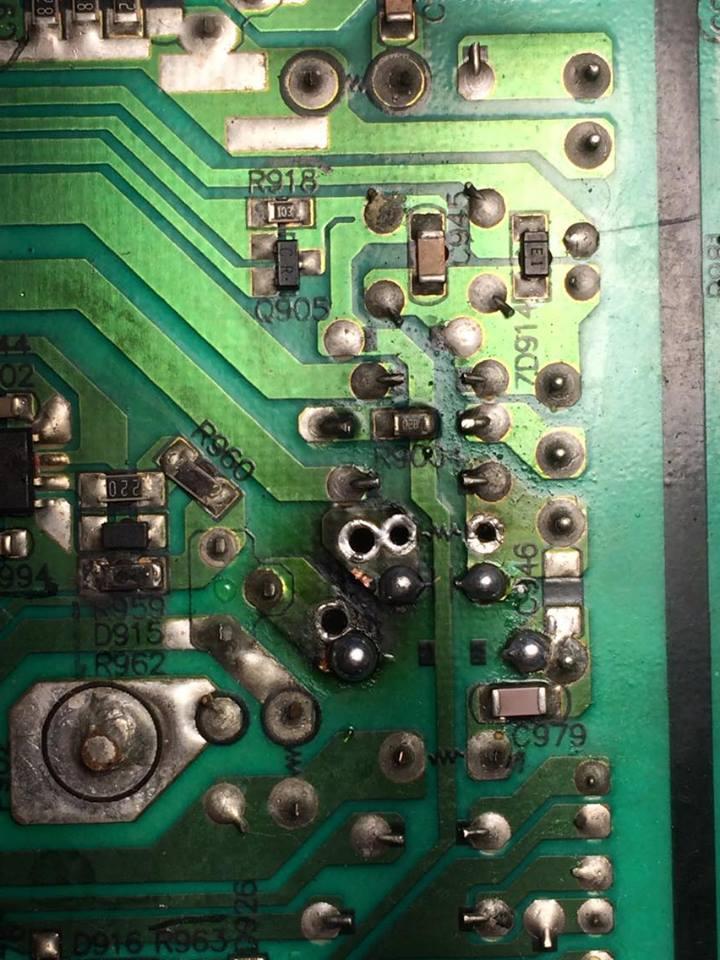

Boa noite Estou fazendo uma lista para a troca de vários componentes da placa fonte do meu Home Theater. Infelizmente travei em alguns dele. Não consegui identificar na placa. No esquema ou não mostra(acho difícil) ou não consegui ler corretamente(mais provável). Vou anexar o esquema e foto da placa que mostra um deles. O R959 e R960 tem o numero 10 que eu não sei o que indica ou como ler. Pela placa o R959 é de 22 Ohms mas não da pra saber o R960. No esquema o R962 mostra como 10k. Poderiam me ajudar? Obrigado!
