Renato de Souza Ferreira

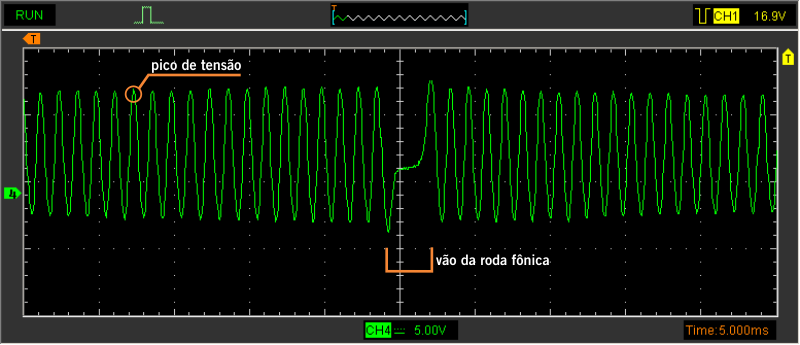

É que eu não expliquei bem. Este tipo de sensor é possui um enrolamento ao redor de um imã, quando a roda dentada do motor (roda fônica) passa em frente ao sensor uma tensão é induzida. Esta tensão é zero com o motor parado, cerca de 1,8 volts com o motor em marcha lenta e um determinado valor com o rpm máximo do motor. É justamente esta tensão para o RPM máximo que não estou encontrando. Esta foto foi apenas para mostrar o tipo de sinal, não que dizer que esta tensão tem amplitude constatnte. Em um vídeo que assisti no canal Mecânica Avançada, é dito que esta tensão pode chegar a mais de dez volts

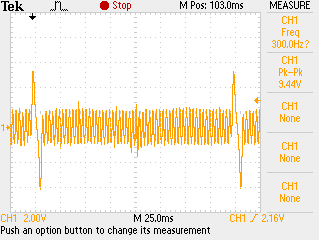

Colegas, estou com um projeto de um simulador para injeção eletrônica e me surgiu esta dúvida. Qual a tensão máxima gerada por este sensor? Pesquisei em várias fontes e não encontrei esta resposta. Vi em alguns sites que visitei que o sinal simulado nem sempre é uma senoide como a gerada pelo sensor, em alguns o sinal chega a ser quase triangular e sem simetria perfeita. Minha dúvida é qual a tensão máxima que posso gerar para que a central em teste reconheça como um sinal de que o sensor está funcionando normalmente. Seguem algumas imagens do sinal gerado por este tipo de sensor.

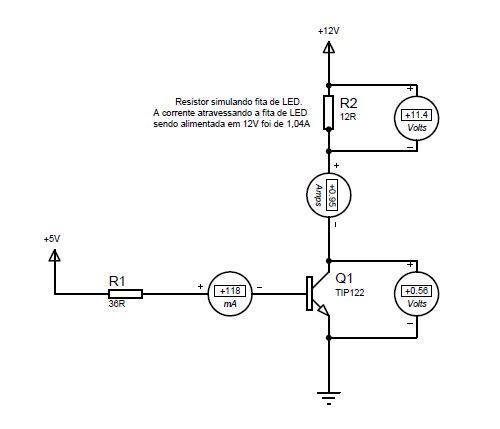

Olá colegas, estou com uma dúvida com relação ao Vce do transistor TIP122. Estou montando um circuito para controle da intensidade do brilho de uma fita de LED. A fita é alimentada por uma fonte de 12Vcc. Ao medir a corrente com a fita sendo alimentada diretamente por uma fonte de 12V eu encontrei 1,04A. Fiz os cálculos para a saturação forte com um transistor TIP122 apenas para estudo do componente. Simulando no ISIS eu encontrei os valores conforme a figura abaixo. O resistor de 12R está simulando a fita de LED. Os cálculos para a saturação forte pedem uma corrente de base de pelo menos 100mA (10% da corrente de coletor). No circuito real eu encontrei um Vce de quase 1V, enquanto na simulação o Vce está em 0,56V. Claro eu sei que simulação tem suas diferenças, mas este Vce no circuito real está correto? O problema é que esta queda de tensão está me dando uma corrente de coletor de 0,67A. Para que eu tenha 1A na fita de LED, que seria a corrente com Vce = 0, eu tenho que aumentar a tensão da fonte para 13,5V. Obrigado.
