Introdução
A TR2 Bronze é a mais nova série de fontes de alimentação da Thermaltake, com certificação 80 Plus Bronze e disponível em modelos de 380 W, 450 W, 500 W, 600 W, 700 W e 800 W, embora nem todos os modelos estejam disponíveis em todos os países. É importante entender que a Thermaltake tem algumas fontes de alimentação mais simples usando o nome TR2, que apresentam eficiência menor. Não conseguimos entender porque o fabricante usa o mesmo nome para produtos diferentes. Nós estamos testando o modelo de 700 W da “nova” série TR2, também conhecida como TR2 Bronze.
A Thermaltake TR2 700 W é fabricada pela FSP, e é na verdade uma FSP700-80GHN(85) renomeada, que também é vendida como FSP Epsilon 85 Plus 700.

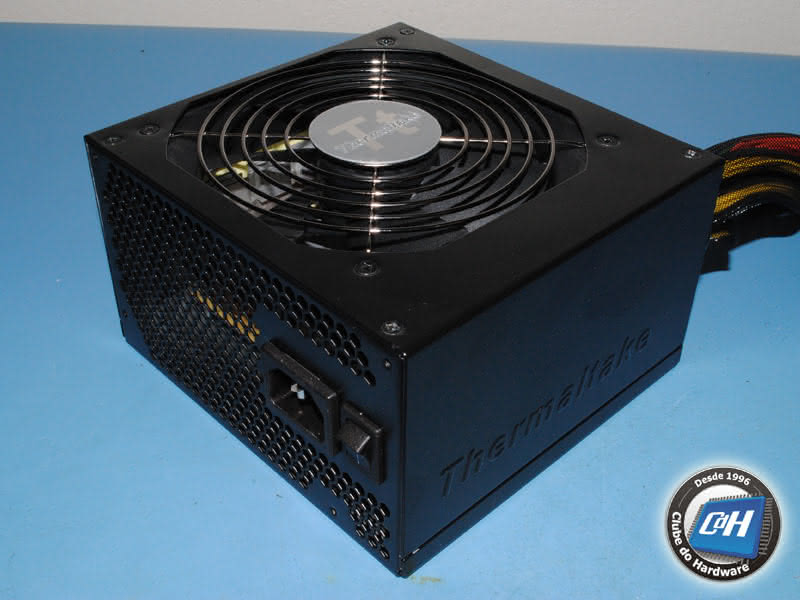

Figura 1: Fonte de alimentação Thermaltake TR2 700 W
Figura 2: Fonte de alimentação Thermaltake TR2 700 W
A Thermaltake TR2 700 W mede 14 cm de profundidade e tem uma ventoinha de 120 mm com rolamento de mancal em sua parte inferior (Thermaltake TT-1225, que é na verdade fabricada pela Yate Loon).
Esta fonte não tem sistema de cabeamento modular. Todos os cabos são protegidos por acabamentos de nylon, que partem de dentro da fonte. Esta fonte vem com os seguintes cabos:
- Cabo principal da placa-mãe com um conector de 24 pinos, 56 cm de comprimento
- Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 55 de comprimento
- Dois cabos com dois conectores de seis/oito pinos para placas de vídeo, 50 cm até o primeiro conector, 15 cm entre os conectores
- Um cabo com quatro conectores de alimentação SATA, 50 cm até o primeiro conector, 15 cm entre os conectores
- Um cabo com três conectores de alimentação SATA, 50 cm até o primeiro conector, 15 cm entre os conectores
- Um cabo com quatro conectores de alimentação para periféricos, 50 cm até o primeiro conector, 15 cm entre os conectores
- Um cabo com três conectores de alimentação para periféricos e um conector de alimentação para a unidade de disquete, 50 cm até o primeiro conector, 15 cm entre os conectores
Todos os fios são 18 AWG, que é o mínimo recomendado.
A configuração de cabos é adequada para uma fonte de 700 W intermediária (que é a proposta deste produto), com quatro conectores de alimentação para placas de vídeo e sete conectores de alimentação SATA.
Figura 3: Cabos
Vamos agora dar uma olhada no interior desta fonte de alimentação.
