Teste da Fonte de Alimentação XFX PRO 850 W


     63.148 visualizações    Energia    10 comentários
Teste da Fonte de Alimentação XFX PRO 850 W
Produto Recomendado

Introdução

A XFX está lançando a sua nova série PRO de fontes de alimentação, cujos modelos possuem barramento único de +12 V, projeto DC-DC no secundário e certificação 80 Plus Bronze. Até agora três modelos foram lançados: 650 W, 750 W e 850 W. Nós já testamos os modelos de 650 W e 750 W, que provaram ter uma excelente relação custo/benefício. Vejamos se a mesma coisa acontece com o modelo de 850 W.

Assim como outras fontes da XFX, os membros da série PRO são fabricados pela Seasonic.

XFX PRO 850 W

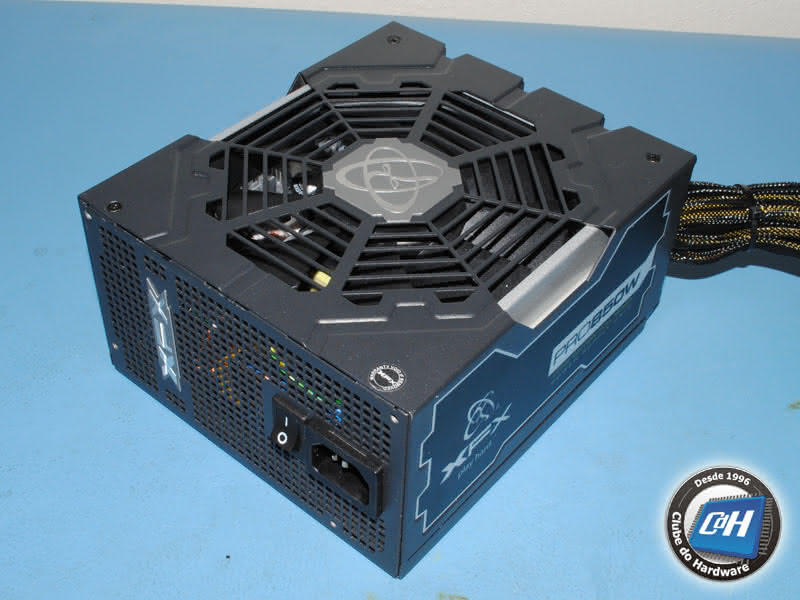

Figura 1: Fonte de alimentação XFX PRO 850 W

XFX PRO 850 W
Figura 2: Fonte de alimentação XFX PRO 850 W

A PRO 850 W mede 18 cm de profundidade e vem com uma ventoinha de 135 mm com dois rolamentos esféricos (modelo ADDA ADN512UB-A90) em sua parte inferior.

A nova XFX PRO 850 W não tem sistema de cabeamento modular. Todos os cabos são protegidos por um acabamento de nylon. A fonte vem com os seguintes cabos:

  • Cabo principal da placa-mãe com um conector de 20/24 pinos, 58 cm de comprimento
  • Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 60 cm de comprimento
  • Dois cabos com um conector de seis pinos para placas de vídeo cada, 58 cm de comprimento
  • Dois cabos com um conector de seis/oito pinos para placas de vídeo cada, 58 cm de comprimento
  • Dois cabos com quatro conectores de alimentação SATA cada, 38 cm até o primeiro conector, 15 cm entre os conectores
  • Um cabo com três conectores de alimentação SATA, 38 cm até o primeiro conector, 15 cm entre os conectores
  • Um cabo com quatro conectores de alimentação para periféricos, 38 cm até o primeiro conector, 15 cm entre os conectores
  • Um cabo com três conectores de alimentação para periféricos e um conector de alimentação para unidade de disquete, 38 cm até o primeiro conector, 15 cm entre os conectores

Todos os fios são 18 AWG, que é o mínimo recomendado.

A única diferença na configuração de cabos comparado aos modelos de 650 W e 750 W é a presença de um cabo com três conectores de alimentação SATA, o que faz com que esta fonte tenha um total de 11 conectores SATA, o que é excelente. Nós achamos que o fabricante poderia ter incluído mais dois conectores de alimentação para placas de vídeo para permitir a instalação de três placas de vídeo topo de linha sem a necessidade de usar adaptadores.

XFX PRO 850 W
Figura 3: Cabos

Vamos agora dar uma olhada no interior desta fonte de alimentação.


Análises similares


Comentários de usuários

Respostas recomendadas

E o Tanque de Guerra realmente arrebentou. Ótima fonte.

A versão, de acordo com a XFX é ATX12V 2.2 e EPS12V 2.91.

Uma coisa me deixou intrigado: No site americano da XFX, existem duas XFX PRO 850W, a XFX PRO850W (P1-850S-CAB9) e a que foi testada pelo CdH.

O mesmo acontece na Newegg, que tem as duas XFX PRO 850W, sendo que a que está com o preço de US$130 é a (P1-850S-CAB9). Estranho.

Existe alguma diferença entre Elas ou é um engano meu?

:D No mais, mais uma Fonte conhecida de perto. Parabéns!

Link para o comentário
Compartilhar em outros sites

Excelente Fonte, Tradicional fabricante de vgas entrando forte no mercado de fontes de alimentação, me pergunto quando as marcas nacionais vão produzir fontes com essa qualidade, ou pelo menos fontes que funcionem, porque a maioria só serve de peso de papel, calço para o pé da mesa, etc .....

Link para o comentário
Compartilhar em outros sites

"Esta fonte de alimentação usa dois capacitores eletrolíticos para filtrar a saída do circuito PFC ativo. O uso de mais de um capacitor aqui não tem nada a ver com a “qualidade” da fonte de alimentação, como alguns leigos poderiam supor (incluindo pessoas sem conhecimento em eletrônica que fazem testes de fontes de alimentação em outros sites). Em vez de usar um grande capacitor os fabricantes podem optar por usar dois os mais componentes menores que darão a mesma capacitância total, para melhor acomodar os componentes na placa de circuito impresso."

Como os "testadores" tem bons conhecimentos de eletrônica, poderiam ter pensado que a associação de capacitores em paralelo auxilia a diminuição da resistência em série equivalente dos capacitores, diminuindo a corrente em cada um deles e evitando o aquecimento desnecessário do conjunto e aumentando a vida util dos mesmos (vide datasheet dos capacitores, vida util média trabalhando a 85°C e até 105°C). Mesmo não sendo de outros sites, a minha falta de conhecimento em eletrônica, diz que vocês falaram bobagem!

Link para o comentário
Compartilhar em outros sites

  • Administrador
Como os "testadores" tem bons conhecimentos de eletrônica, poderiam ter pensado que a associação de capacitores em paralelo auxilia a diminuição da resistência em série equivalente dos capacitores, diminuindo a corrente em cada um deles e evitando o aquecimento desnecessário do conjunto e aumentando a vida util dos mesmos (vide datasheet dos capacitores, vida util média trabalhando a 85°C e até 105°C). Mesmo não sendo de outros sites, a minha falta de conhecimento em eletrônica, diz que vocês falaram bobagem!

Você está correto, mas omitirmos essa informação não significa que falamos bobagem.

Link para o comentário
Compartilhar em outros sites

E o Tanque de Guerra realmente arrebentou. Ótima fonte.

A versão, de acordo com a XFX é ATX12V 2.2 e EPS12V 2.91.

Uma coisa me deixou intrigado: No site americano da XFX, existem duas XFX PRO 850W, a XFX PRO850W (P1-850S-CAB9) e a que foi testada pelo CdH.

O mesmo acontece na Newegg, que tem as duas XFX PRO 850W, sendo que a que está com o preço de US$130 é a (P1-850S-CAB9). Estranho.

Existe alguma diferença entre Elas ou é um engano meu?

:D No mais, mais uma Fonte conhecida de perto. Parabéns!

a diferença infelizmente não encontrei, mas fontes CAB9 foram Descontinuadas e

substituida pelas NLB9.
