Proteção e filtro de linha embutidos diretamente na tomada


phk

Posts recomendados

Postado

Saudações amigos.

Pensei em embutir dentro de algumas das próprias tomadas aqui de casa um circuito simples de proteção e filtragem. Como no meu caso especificamente tenho 127V sem terra, apenas fase e neutro, a coisa fica bem simples.

  • Um varistor de 14201 com um fusível térmico, colocado entre F-N
  • Um capacitor de 470nF entre F-N
  • Um fusível de 4A no caminho da Fase ao chegar no circuito

Como o espelho é apenas encaixado, a troca do fusível fica fácil quando necessário.

Queria saber se ajuda adicionar um cap de 4700pF x 1000V no circuito. E outras dicas que possam melhorar de alguma forma.

Também tenho uma dúvida em como intercalar um indutor duplo dentro deste circuito.

Agradeço toda ajuda.

Abraços.

.


  • Membro VIP
Postado

Lhe dou um conselho, se possível de implementar.. Isole bem o conjunto fusível/varistor, se possível até com algumas camadas de termo contrátil..

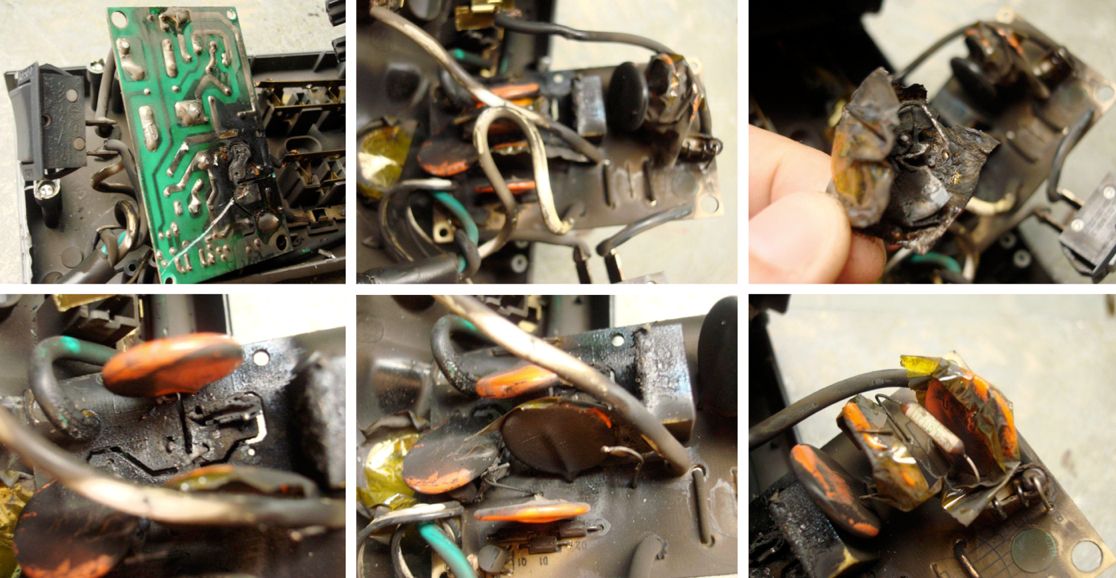

A explosão de um varistor sempre deixa muita, mas muita sujeira e fuligem no ambiente aonde explode..


Até considere se desejas realmente esse tipo de bagunça ai dentro de sua caixa de tomadas..

Postado

Obrigado, faller.

Caramba! Eu cheguei a pensar nisso, mas não sabia que era tanto assim... :D Apesar de eu não ter comentado nem mostrado nas fotos, eu passei algumas voltas de fita isolante auto-fusão no varistor+fusível térmico. Resolve melhor que o espaguete?

Aproveitando, faller, como esse projeto eu também implantei nas réguas dos filtros de linha safados que eu tenho aqui, queria saber como ligar um indutor e um cap 4700pF, do jeito que você fez no seu Upsai http://forum.clubedohardware.com.br/melhorando-ainda-mais/712727?p=3814303#post3814303.

Lembrando que aqui é simples pois apenas tenho fase e neutro em 127V. Minha dúvida é a sequência, que peças colocar antes e depois do indutor.

  • Membro VIP
Postado
Obrigado, faller.

Caramba! Eu cheguei a pensar nisso, mas não sabia que era tanto assim... :D Apesar de eu não ter comentado nem mostrado nas fotos, eu passei algumas voltas de fita isolante auto-fusão no varistor+fusível térmico. Resolve melhor que o espaguete?

Aproveitando, faller, como esse projeto eu também implantei nas réguas dos filtros de linha safados que eu tenho aqui, queria saber como ligar um indutor e um cap 4700pF, do jeito que você fez no seu Upsai http://forum.clubedohardware.com.br/melhorando-ainda-mais/712727?p=3814303#post3814303.

Lembrando que aqui é simples pois apenas tenho fase e neutro em 127V. Minha dúvida é a sequência, que peças colocar antes e depois do indutor.

Use como base esse esquemático do último filtro de linha que fiz para mim..

Na dúvida pergunte..

https://www.dropbox.com/s/j50svubq0amqlyp/Prote%C3%A7%C3%A3o%20e%20filtro%20de%20linha%202011.jpg

Na placa ficou assim:

https://www.dropbox.com/s/6jvgx0l06fczose/PICT0033.JPG

Depois de montada ficou assim:

https://www.dropbox.com/s/mnpmmm1wwtbmvge/Filtro_Prote%C3%A7%C3%A3o%202011%20Frontal%20em%20opera%C3%A7%C3%A3o.JPG

Postado

Faller, seu esquema que é bem mais complexo, não consegui descobrir por ele...

Sei que no meu projeto não é complicado, estou meio que usando o mesmo esquema do filtro "Almeida Filho" para 127V sem terra, só que pela metade, terminando antes de entrar no 2º indutor.


Queria saber se posso interromper meu projeto no cap central, eliminando tudo o que vem depois: 2º indutor, 2º cap 4700pF e o resistor. Dá certo? :confused:

  • Membro VIP
Postado

Queria saber se posso interromper meu projeto no cap central, eliminando tudo o que vem depois: 2º indutor, 2º cap 4700pF e o resistor. Dá certo? :confused:

Pode sim interromper o circuito ai aonde falas, sem problemas..

Postado

Ok, vou fazer dessa maneira dentro da régua de tomadas. ;)

Mas voltando ao circuito ultra simples do início do tópico, que usa apenas o cap 470nF na filtragem; Existe algum outro cap ou componente simples que possa aprimorar o circuito, sem um indutor?

É que a interferência gerada pela minha lavadora ao parar e inverter o sentido de giro do motor continua gerando "estalo" no aparelho de som... :( E ambos, lavadora e som, estão com o cap em suas tomadas.

  • 4 meses depois...
Postado

Esse esquema sem aterramento funciona de boa ? Estou pensando em monta-lo mas usando 2 fusíveis de 4A (fase e neutro), usar apenas dois indutores (fase e neutro) e utilizar o resistor informado.

Minhas dúvidas, funcionara bem como o projeto original ? E com relação ao resistor, vi em outro projeto sendo um resistor de 0,5W. Alguma diferente de performance devido a potencia do resistor ?
