Tutorial para atualização da bios das placas ECS-H61H2-M2 v1.0 e v2.0

[Daianne Limeira]

1 minuto atrás, diegosa2 disse:

o pc esta muito lento

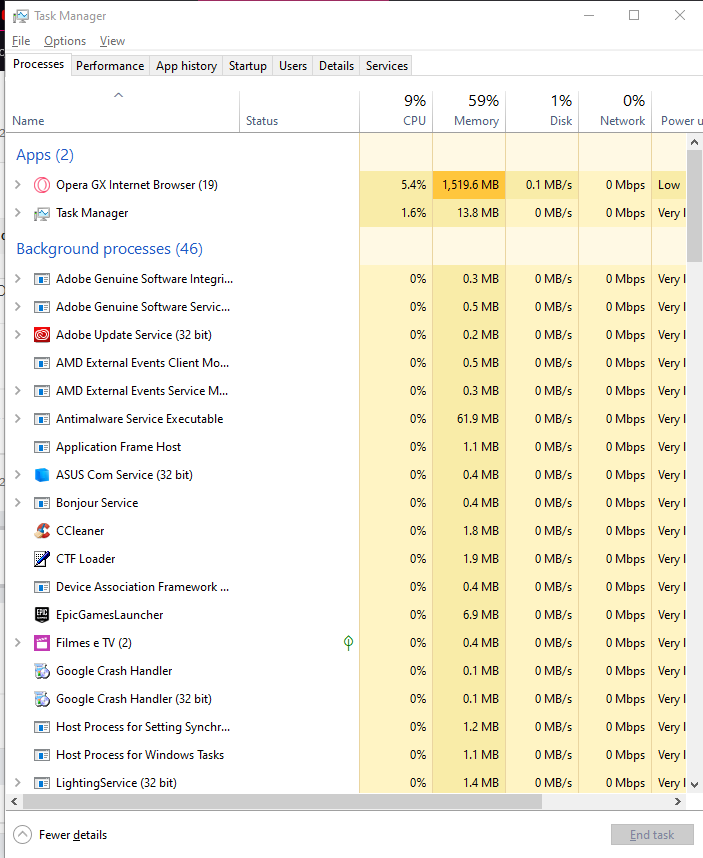

Pedi para verificar na aba PROCESSOS, justamente para ver indícios do porque desta lentidão.

[diegosa2]

@Daianne Limeira e como eu dissse. tudo normal.

[Jun Prado Tsuruoka]

gostaria de saber meu placa-mãe tem chance de atualizar bios ?

tenho placa de video GT550ti reconhece no logo inicio mas não segue na frente...

.atualizando bios tem possibilidade funcinar? tenho medo de fazer n dar certo...

Obrigado ATENÇÂO!

esse EVOS q achei no google pacece compativo ...( MC92720A ) posso fazer sem medo?

so apertando upgarde vai atualizar? descupa pelo atenção THX !!!







[toni_fatec]

@Jun Prado Tsuruoka

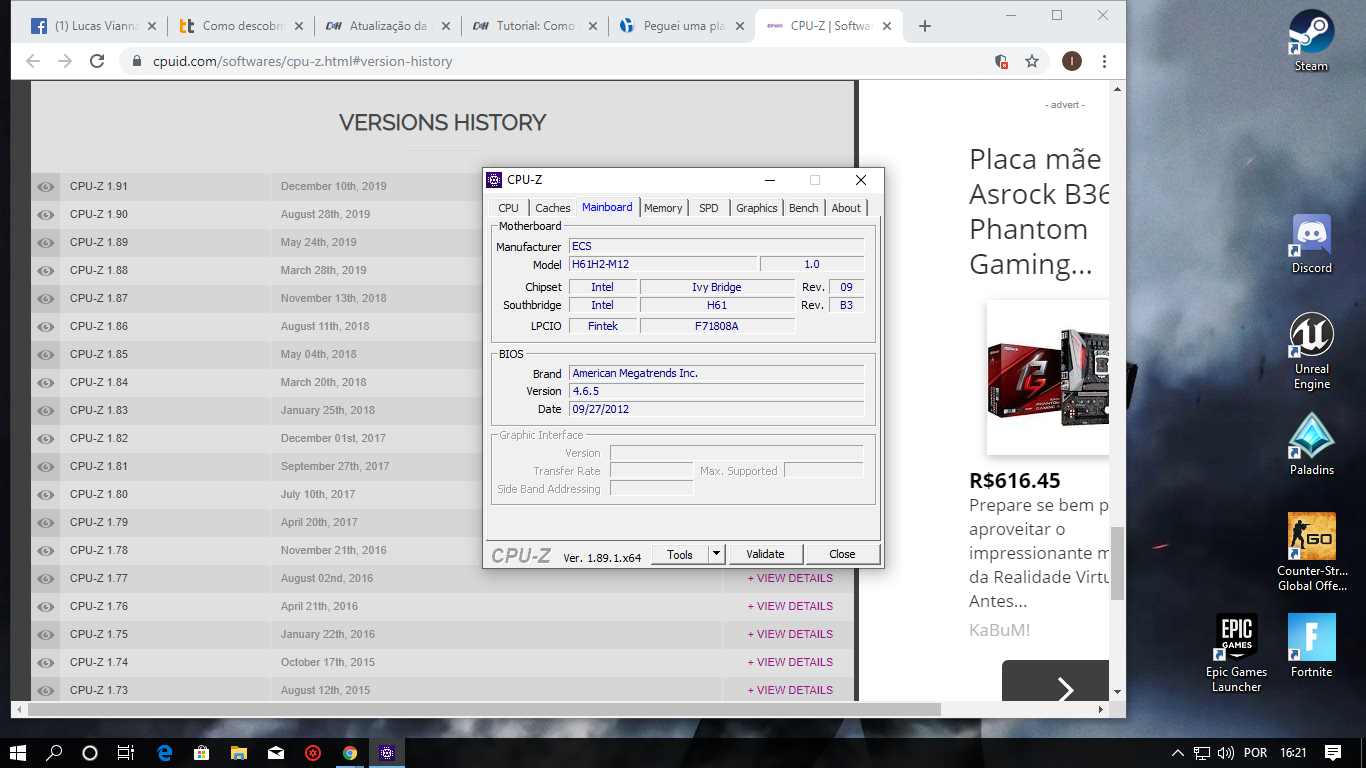

Vi que baixou a versão correta para a SUA placa-mãe IPMH61R3 (8MB) v1.0, a qual na verdade é a ECS H61H2-M12 V1.0.



Faça a primeira atualização utilizando vídeo on board.

Pra o botão UPGRADE do CPU EVO funcionar PRECISARÁ primeiro fechar o jumper ME-UNLOCK na placa-mãe com ela DESLIGADA. Ligue ela com o jumper apenas 1 vez pra este upgrade.

Ao terminar esta 1ª atualização o próprio CPU EVO já desliga o computador. (ao menos se fizer dentro do Windows, mas acredito que pode ser pelo pendrive bootavel também.).

Depois que ela atualizar e desligar, remova o jumper e efetue o CLEAR_CMOS.



Para quem tiver exatamente o mesmo modelo da sua deste post segue link pro cpu evo correto: Cpu EVO IPMH61R3 (ECS H61H2-M12 V1.0)



Se quiser pode efetuar as demais atualizações, estas sem necessidade de jumpear, utilizando os arquivos da ECS:

https://www.ecs.com.tw/ECSWebSite/Product/Product_DOWNLOAD/EN/Motherboard/H61H2-M12 -LL-V1-DO-0-RR-/Socket 1155-LL-Intel-RR-

Faça a penúltima primeiro (de 2012 ainda) e, somente se necessário faça a última de 2013

[Lucas Guilherme 44]

@toni_fatec Bom dia.
Estou precisando de uma ajuda sua, estou com uma placa aqui do meu amigo e ele está sem condição financeira pra consertar a placa dele e eu queria ajuda-lo, pois tenho uma gravadora epromm.
A placa dele é uma Asus P8H61-M LE/BR.
Eu queria saber se você tem a bios da mesma binária ou em rom.
Desde já agradeço sempre pelo suporte e atenção.
Att.

[toni_fatec]

9 minutos atrás, Lucas Guilherme 44 disse:

@toni_fatec Bom dia.
Estou precisando de uma ajuda sua, estou com uma placa aqui do meu amigo e ele está sem condição financeira pra consertar a placa dele e eu queria ajuda-lo, pois tenho uma gravadora epromm.
A placa dele é uma Asus P8H61-M LE/BR.
Eu queria saber se você tem a bios da mesma binária ou em rom.
Desde já agradeço sempre pelo suporte e atenção.
Att.

P8H61-M-LE-BR-SI-4307.zip



Ela usa chip de 32Mb(4MB). Se a placa está morta e tens o gravador, não custa tentar com esta última do site Asus.

Diferentemente da ECS que só publica arquivos parciais, a Asus/Gigabyte/ASROCK costumam disponibilizar o arquivo de BIOS completa, sendo assim possível utilizar nas gravadoras eprom.



O arquivo acima é .ROM de 4MB.



Diga o resultado depois.

[Lucas Guilherme 44]

agora, toni_fatec disse:

P8H61-M-LE-BR-SI-4307.zip 2 MB · 0 downloads



Ela usa chip de 32Mb(4MB). Se a placa está morta e tens o gravador, não custa tentar com esta última do site Asus.

Diferentemente da ECS que só publica arquivos parciais, a Asus/Gigabyte/ASROCK costumam disponibilizar o arquivo de BIOS completa, sendo assim possível utilizar nas gravadoras eprom.



O arquivo acima é .ROM de 4MB.



Diga o resultado depois.

@toni_fatec Sempre nos ajudando, muito obrigado.
Irei amanhã fazer a gravação e com isso eu volto aqui novamente para editar e te dar um resposta.

[Jun Prado Tsuruoka]

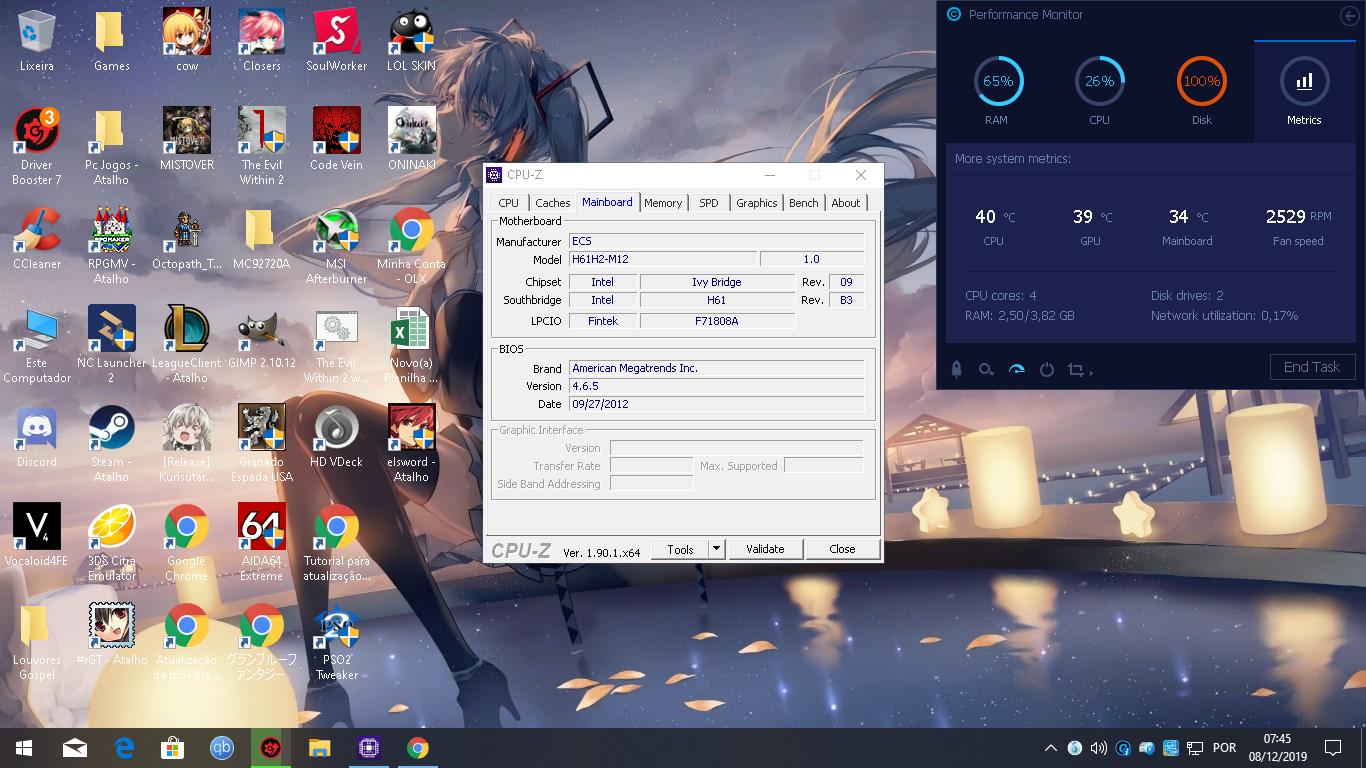

Fiz pelo normalmente pelo windows apertei upgrade deu todo...

GRAÇAZA DEUS ... DEU TODO CERTO!

agradeço pelo Post tutorial ! agora vou testar placa de video para ver se funciona !

obs:placa de video emprestei para amigo so vou testar 2semana depois kk





[LucasArcanjo]

mano,uma duvia se a minha placa é versao 1 eu tenho que baixar o arquivo do V1 ou v2?

[Lucas Vianna]

boa tarde glr , sou novo  aqui , mas vi  esse topico , minha placa era ipmh61r3 , eu att pra h61h2-m12 (1.0) , motivo da troca ! nao estava pegando a placa de video , assim assim que troquei as bios a placa de video funciono perfeitamente , mas recentimente parou de pega , tinha vezes que dava tela mas demorava muito , tinha que fica reiniciado o pc toda hora ate da tela , depois parou de pega a placa de video , so funciona sem placa de video , versao da bios pelo o que eu li  aqui nao esta ruim , irei coloca tudo  cpu-z , e o me esta a cima de 8.1xxxx sendo assim nao precisa att a bios , nao sei se estou certo , to o dia todo pesquisado sobre isso pra ve se achava alguma coisa , so aqui que achei , se alguem pode me ajuda

[toni_fatec]

@Lucas Vianna No seu caso o mais provável é a VGA morrendo mesmo.

Pode testar ela noutro PC. Testar outra, ainda que simples na sua placa-mãe pra garantir que ela ainda reconhecerá outras placas de vídeo.



@LucasArcanjo

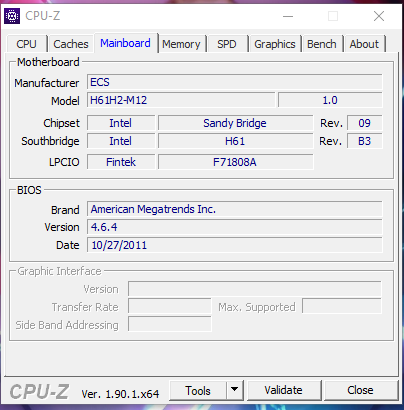

Se no cpuz mostra 1.0, vai usar arquivos do mesmo MODELO da tua placa-mãe, v1.0

Preste atenção qual o modelo da placa-mãe e só depois a versão.

[Detetive Virtual de SSDs]

Em 08/12/2019 às 08:06, Jun Prado Tsuruoka disse:

Fiz pelo normalmente pelo windows apertei upgrade deu todo...

GRAÇAZA DEUS ... DEU TODO CERTO!

agradeço pelo Post tutorial ! agora vou testar placa de video para ver se funciona !

obs:placa de video emprestei para amigo so vou testar 2semana depois kk





Que bom que deu certo, uma dica, desinstale todos esses programas da IoBit, são todos porcarias kk.

[jean.cb]

Estou em vias de substituir o meu processador i3 2100 por um i7 3770. Verifiquei que a minha placa-mãe é a ECS H61H2-M2 v1.0 e que a versão do ME é 7.x... logo terei que atualizar a bios.

Comprei o i7 pela internet e ainda não chegou, mas já estou preparando o psicológico pra essa atualização.

Lendo este tópico fiquei com algumas dúvidas.

1) Em qual destes 3 pares de pinos tenho que fazer o jumper?

2) Posso utilizar aquele jumper vermelho da CMOS pra isso, ou seja, consigo ligar o pc sem o jumper na CMOS pois estaria usando no me_unlock?

3) No primeiro post consta: "...se pretender atualizá-la para a BIOS mais recente é só ir no site referente ao modelo de sua placa-mãe e atualizar normalmente pelo AFUDOS". Não entendi o que é esse AFUDOS ou AFUWIN citado mais adiante, não achei no site da ECS. De todo modo, este último procedimento é necessário para reconhecer o i7 3770?

Também tenho uma certa preocupação pois vou fazer esta atualização com o Windows 10, mas como li aqui alguns relatos bem sucedidos vou na fé...

Seriam estas minhas dúvidas, se alguém puder ajudar agradeço desde já.

[toni_fatec]

@jean.cb

1) Local correto do jumper ME_UNLOCK, em azul, para H61H2-M2 :



2) A placa-mãe liga sem o jumper do clear CMOS sim.

Desligue o PC, retire o jumper vermelho do CMOS e, com o PC DESLIGADO, coloque-o no ME_UNLOCK (em azul na foto).

Daí ligue normalmente. Entre no Windows 10, baixe o arquivo correto de atualização da BIOS ME VERSION para sua placa-mãe específica :

Citação

Citação

H61H2-M2 V1.0 CPU EVO2



Execute como Administrador. Clique em UPDATE.

Após chegar à 100% este programa irá desligar seu PC automaticamente.



Logo após ele estar desligado volte o jumper para o CLEAR_CMOS.

1º Faça o clear propriamente dito neste momento ANTES de religar o PC, colocando o jumper na posição 2_3 por alguns segundos.

2º Volte para posição original 1_2

3º Ligue o PC, irá dar mensagem de configurações incorretas. Entre no SETUP e configure data, boot e não esqueça de modificar para AHCI o modo do HD na aba SATA. Na aba BOOT pode deixar "Windows 7 or other OS".

4º salve as configs do setup e reinicie.



No CPUZ já verá uma data e versão diferentes na aba Motherboard.





3) Pode utilizar o AFUWIN x64 (suponho que seu win seja 64 bits) dentro do Windows 10 para atualizar para penúltima versão disponível no site da ECS.

Tanto o AFUWIN, quanto o arquivo de atualização em si estão no mesmo zip.

Vou deixar o link aqui, pode até baixar, mas antes de tentar este último passo faça os anteriores e poste aqui seu resultado.



H61H2-M2 V1.0 BIOS 01/04/2013

[jean.cb]

@toni_fatec Retirei o jumper do CMOS e coloquei nos pinos indicados em azul, porém o computador não ligou. Não deu nenhum sinal de ligar, não ligou nenhum led ou cooler, parecia que a fonte havia queimado. Retirei o jumper e voltei para posição original, o computador ligou normalmente (só tive que ajustar data e hora na bios).

Repeti o teste.

Apenas retirando o jumper do CMOS o computador realmente liga (após ajustar data e hora). Porém colocando o jumper nos pinos indicados em azul ele não liga mais. Removendo o jumper ele volta a funcionar.

Será que na minha placa são outros os pinos que devem ser "jumpeados"?

[jean.cb]

Fiz o procedimento com um jumper mais apropriado. Executei o upgrade com o CPU EVO e deu como concluído com êxito. Após o computador ter desligado automaticamente, retirei o jumper, fiz o clear CMOS e fiz as alterações no setup que o @toni_fatec indicou:

Em 16/12/2019 às 22:47, toni_fatec disse:

3º Ligue o PC, irá dar mensagem de configurações incorretas. Entre no SETUP e configure data, boot e não esqueça de modificar para AHCI o modo do HD na aba SATA. Na aba BOOT pode deixar "Windows 7 or other OS".

Salvei as alterações de setup e reiniciei, porém após isso o windows não consegue iniciar, dá a mensagem "inaccessible boot device" conforme imagem anexa. Alguém sabe o que pode ser isso?

[toni_fatec]

@jean.cb Entre no SETUP da BIOS.

Procure algo como "Modo SATA"

Se estiver IDE MODE, escolha AHCI.



Se estiver AHCI, escolha IDE.



salve com F4, reinicie e pronto

[jean.cb]

Show!

Agora estou com a versão do ME 8.1.0.1248.

Já consigo utilizar um processador da terceira geração ou ainda devo proceder com este próximo passo?

Em 16/12/2019 às 22:47, toni_fatec disse:

3) Pode utilizar o AFUWIN x64 (suponho que seu win seja 64 bits) dentro do Windows 10 para atualizar para penúltima versão disponível no site da ECS.

Tanto o AFUWIN, quanto o arquivo de atualização em si estão no mesmo zip.

Vou deixar o link aqui, pode até baixar, mas antes de tentar este último passo faça os anteriores e poste aqui seu resultado.



H61H2-M2 V1.0 BIOS 01/04/2013





[toni_fatec]

@jean.cb Pode proceder com o AFUIWIN64 utilizando a BIOS do link.

Confirme que a data da BIOS nova seja 01/04/2013.



Depois desta atualização seu setup terá interface gráfica UEFI com uso de mouse, e além do i7-3770 irá aceitar caso necessário placas de vídeo atuais.



Apesar da sua placa-mãe ser a versão original da ECS H61H2-M2 V1.0, ainda assim não recomendo instalar a última versão lá do site da ECS. Nas placas em que eu tentei a última versão matava a placa (só girava cooler sem ligar), o que só consegui recuperar com gravador de eeprom + arquivo de backup antigo completo de 4MB/8MB (os que tem no site não funcionam na gravadora pois são parciais, como uma atualização).



Assim sendo após esta de 01/04/13 você pode reiniciar no Windows (vai ter que configurar a questão do AHCI) e baixar o eBlu, o qual consegue uma versão intermediária de 2013, baixando-a e instalando-a diretamente de OUTRO servidor da ECS.



Poste as abas do CPUZ após estas atualizações.

[jean.cb]

@toni_fatecDeu bom!

Atualizei primeiro pelo Afuwin e depois pelo eBlu.

Amanhã vou tirar o i3 e instalar o i7 3770, depois posto aqui o resultado.

[jean.cb]

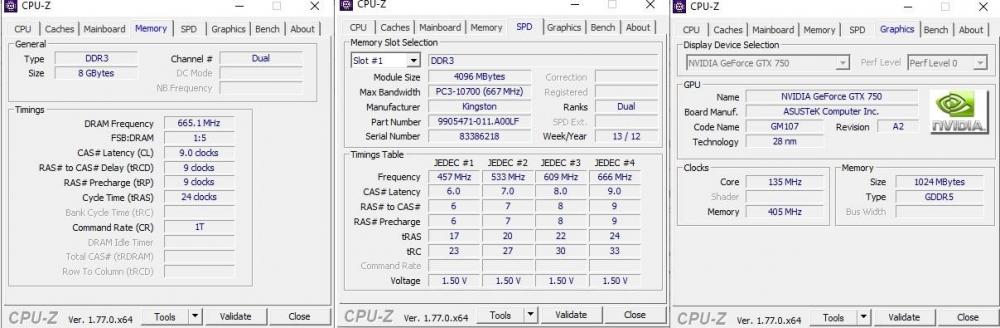

Instalei o i7 e deu tudo certo, seguem imagens do CPU-Z.

Nos próximos meses pretendo trocar a placa de vídeo também, talvez por uma GTX 1660.

Obrigado pela ajuda!

[Kauã Pereira Rezende]

Minha placa-mãe é a H61h2-m2,no caso remarcada,vi que no site da Ecs a partir da bios 01/04/2013 pega processador Ivy Bridge,e a minha é de 03/05/2013 V2.0 sera que ele pega processador de 3° geração ? desde de já agradeço.

[toni_fatec]

@Kauã Pereira Rezende

Provavelmente já aceitará terceira geração com a BIOS da Positivo (2013).

Qual ME VERSION tem lá no setup?

[Kauã Pereira Rezende]

@toni_fatec a 8.alguma coisa 1248

[TalesMV]

Bom dia.



Estou precisando de ajuda para atualizar minha BIOS, comprei a placa de video RX 560 da marca Power Color, mas ela não dá video no meu monitor, optei como resolução a atualização da BIOS, entretanto quando uso AFUWINGUI para atualizar, da o erro "Rom size does not match existing BIOS size". Eu baixe a BIOS no site do fabricante https://www.ecs.com.tw/ECSWebSite/Product/Product_DOWNLOAD/EN/Motherboard/H61H2-M12 -LL-V1-DO-0-RR-/Socket 1155-LL-Intel-RR-



Mas mesmo assim ocorre o mesmo erro. A placa de video funciona, pois botei em uma placa-mãe com um quad core que tenho aqui, e ela deu vídeo, concluindo, incompatibilidade com BIOS.



Minha placa-mãe: ECS H61H2-M12 (V1) Meu processador: I3 2130 (3,4Ghz)   Memória:6gb ram (1333Mhz)

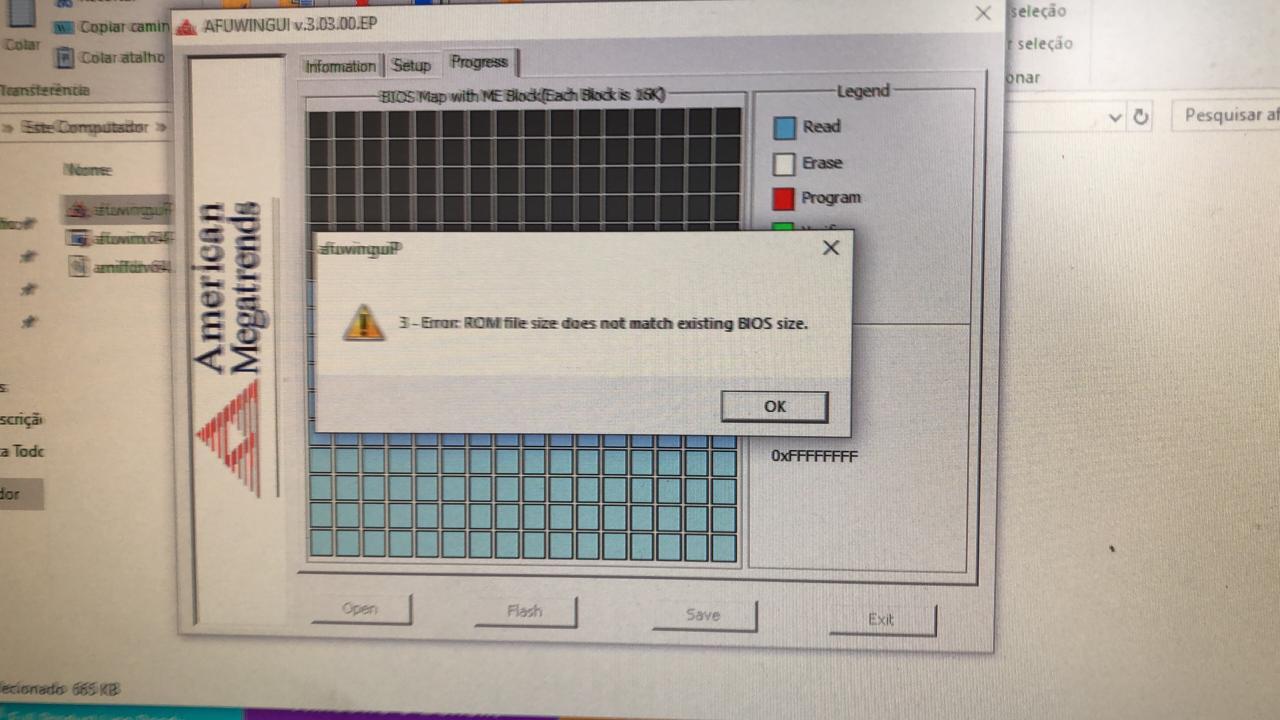

Eu sei que existe um metodo usando "jumpers" na placa-mãe para realizar a atualização, usando o "CPU evo", entretanto apos o não sucesso usando AFUWINGUI não tenho certeza se o metodo com "jumper" pode funcionar.
