O que é uma setorial?

[alexandre.mbm]

É simplesmente uma antena ou é um modo de configurar as coisas?

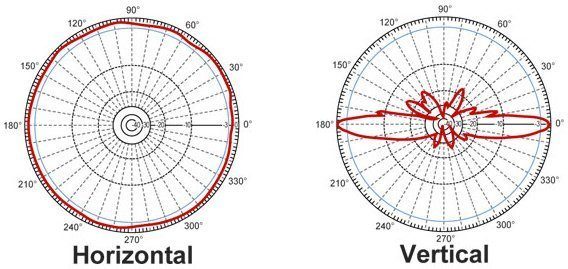

Uma antena omni é sei o que é:



Setorial seria qualquer tipo (ex.: grade, disco) de antena direcional?



Pergunto as coisa dessa forma por que, por exemplo, existe o TL-WA5210G, que é um equipamento outdoor para "fazer setorial".

Ele recebe uma antena com a seguinte especificação:

• 12dBi dual-polarized antenna to build long distance WiFi connection up to 2km

[Ricardov]

Uma setorial é uma antena para fazer uma cobertura setorial , ela reforça o sinal em um setor. Se olhar uma torre de celular poderá ver antenas setoriais em painel, muitas vezes elas fazem uma cobertura horizontal de 120 graus..

Creio que esse TPLink concentra o sinal em uma direção de modo a permitir esse alcance de até 2 km.

[alexandre.mbm]

Uma setorial é uma antena para fazer uma cobertura setorial , ela reforça o sinal em um setor.



Mas não obrigatoriamente é uma repetição WDS, é?



Sempre uma antena direcional?



Se olhar uma torre de celular poderá ver antenas setoriais em painel, muitas vezes elas fazem uma cobertura horizontal de 120 graus..



Lembro-me só de ver antenas direcionais: grade ou disco.



Creio que esse TPLink concentra o sinal em uma direção de modo a permitir esse alcance de até 2 km.



Nem sei se ele vem com a antena. Não tem foto.

[Ricardov]

A setorial é um tipo de antena. Muito usada em celular para cobrir uma área limitadas, sem espalhar o sinal para onde não interessa. Essa é característica cobrir apenas uma certa região.



Toda torre de celular tem antenas dessas. Aqui uma setorial de 90 graus, com quatro delas pode cobrir 360 graus: http://www.aquario.com.br/?action=produto&id=82



Quanto ao TP-link, não sei se ele vem com a antena, mas deve ser usada uma antena com essa característica para permitir atingir os alegados 2 km.

[alexandre.mbm]

Então uma setorial é uma antena direcional, mas não é nem grade nem disco, e deve ser chamada simplesmente "setorial". Ela caracteriza-se por criar uma célula. Está correto?



Se a setorial não é celular, o que a distingue de grade ou disco?



Update 1

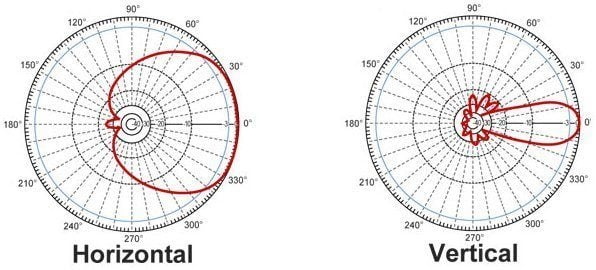

Naquele mesmo site eu encontrei um diagrama de antena setorial:





Ainda não me responde em que difere de uma antena grade ou disco, talvez por que eu não conheço os respectivos outros diagramas.



Artigos que expõem sobre antenas:

1. Redes wireless, parte 4: Antenas e conectores
   • Antenas omnidirecionais
   • Antenas direcionais
2. Redes Wireless – Conceitos Básicos | Automações
   • Conceitos Básicos IV
     • Antenas omnidirecionais
     • Antenas Yagi
   • Conceitos Básicos V
     • Antenas tipo Painel Setorial
     • Antenas parabólicas
3. Comunicação wireless - tipos de antenas - Cursos CPT

Update 2



Parece que "disco" e "grade" são nomes populares para os dois tipos de antenas parabólicas:

• Disco: antena parabólica sólida
• Grade: antena parabólica vazada

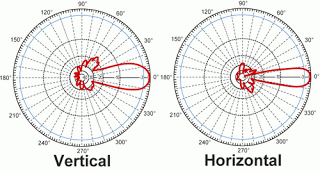

O diagrama genérico da irradiação de um antena parabólica:





Resumo



Antenas direcionais podem ser setoriais ou parabólicas. Estas últimas concentram o sinal com menor ângulo de abertura, priorizando alcance.



A parabólica precisam apontar quase que diretamente para o destino.

A setorial dá cobertura a uma abertura horizontal.

[Ricardov]

O termo direcional é mais usado para antenas que tem um feixe (o Elipsóde de Fresnel) muito estreito, quando desejamos que o sinal de uma antena seja direcionado e concentrado em outra antena e não espalhado por uma região. As antenas de grade ou disco são parabolóides, tem formato parabólico e a propriedade muito interessante de concentrar o sinal incidente no foco da parábola, tornando-as extremamente direcionais, sendo portanto muito úteis em links de grande comprimento. Já as setoriais permitem direcionar o sinal para um setor, mas sem concentrá-lo em demasia. Olhando a foto que mandei da setorial, imagine que a antena esteja em um morro e que só exista interesse de sinal a 90 graus (a leste). Então colocamos uma setorial 90 graus e os demais setores não recebem sinal, permitindo otimizar a cobertura, potência, consumo e desgaste dos transceptores.

[alexandre.mbm]

As antenas de grade ou disco são parabolóides, tem formato parabólico e a propriedade muito interessante de concentrar o sinal incidente no foco da parábola, tornando-as extremamente direcionais, sendo portanto muito úteis em links de grande comprimento.



Ou seja, são úteis para implementar link de longa distância.

O termo direcional é mais usado para antenas que tem um feixe (o Elipsóde de Fresnel) muito estreito



Ou seja, as parabólicas: grade ou disco.



Saiba mais: Zona de Fresnel



Update



CARACTERÍSTICAS E DIFERENÇAS ENTRE ANTENAS OMNI E SETORIAL

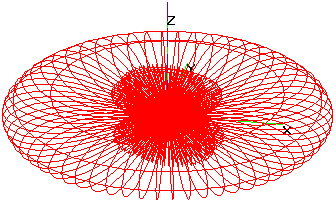

Diagrama 3D para uma omnidirecional típica:





Existem setoriais com 90º também na vertical:





Diagrama 3D para elas:



[Ricardov]

Sim, procure imagens de Elipsoide de Fresnel na internet que você vai entender como funciona. Vale para qualquer parabolóide e quanto maior mais estreito é o foco. Por isso os radiotelescópios usam antenas imensas, para pode focar em estrelas muito distantes (centenas de milhões de quilômetros), concentrar esse sinal e poder analisá-lo com pouca interferência.

[alexandre.mbm]

Sim, procure imagens de Elipsoide de Fresnel na internet que você vai entender como funciona.



Já entendi.



As melhores imagens que encontrei estão no meu post anterior.



Uma observação: aquelas imagens do artigo Zona de Fresnel podem confundir um pouco, a respeito das irradiações horizontal e vertical.

Por isso os radiotelescópios usam antenas imensas, para pode focar em estrelas muito distantes (centenas de milhões de quilômetros), concentrar esse sinal e poder analisá-lo com pouca interferência.



Quanto mais concentrado o sinal for, menos chances ele terá de encontrar causas de interferências, e mais longe irá com menos potência. É por aí?

[Ricardov]

Uma observação: aquelas imagens do artigo Zona de Fresnel podem confundir um pouco, a respeito das irradiações horizontal e vertical.



Sim, esse artigo é meio confuso.



Quanto mais concentrado o sinal for, menos chances ele terá de encontrar causas de interferências, e mais longe irá com menos potência. É por aí?

O tamanho da antena e consequentemente do Elipsóide é relacionado ao comprimento de onda do sinal a transmitir/receber. Usar uma antena direcional permite concentrar o feixe e ter um maior alcance. Existem limites porque a atmosfera não é homogênea e afeta a propagação. Existe também interferência de outros sinais sendo transmitidos em frequências próximas podendo ser captados pela antena receptora. Neste caso pode ser necessário mudar as antenas de local.
