Problema com solda em placa

[rubao88]

Boa noite,

eu estou com um problema em uma placa de um controle de xbox.

Eu fui trocar o analogico do meu controle. Enquanto estava tirando a solda eu acabei retirando tambem a parte da placa onde a solda pega.

agora quando tento soldar, a solda pega somente no ferro e n faz contato com a placa. Minha duvida é: tem como eu recuperar isso? tem como eu fazer algo ou passar algo pra poder recuperar esse contato novamente?

[Vini_Vevo]

Esse tipo de solda n é com estanho ?

[misterjohn]

Você pode fazer um "jump" ou seja cortar um pequeno pedaço de fio e soldar no ponto que abriu fazendo uma ponte.

imagem abaixo para ilustrar, claro que no seu caso a "ponte" é bem menor.

http://img830.imageshack.us/img830/7321/23112011662.jpg

[rubao88]

a solda é sem estanho, mas nas outras partes que eu não perdi o contato a solda pegou

mas como eu faria essa ponte? onde eu soldo a outra parte?

[misterjohn]

Onde foi destruído, acompanhe o circuito visualmente até o ponto da interrupção no circuito impresso, mas acho que o seu problema é não dominar a técnica de soldagem com estanho, seria isso? Desculpe se estou errado, mas pela sua resposta "a solda pega somente no ferro e n faz contato com a placa" eu imagino isso.

Se for você encontra tutoriais no you tube, mas te adianto que para a solda "pegar" tem que usar a pasta e estanhar as partes a serem soldadas~.

Se você é conhecedor do método de soldagem à frio eu retiro o que falei.

[rubao88]

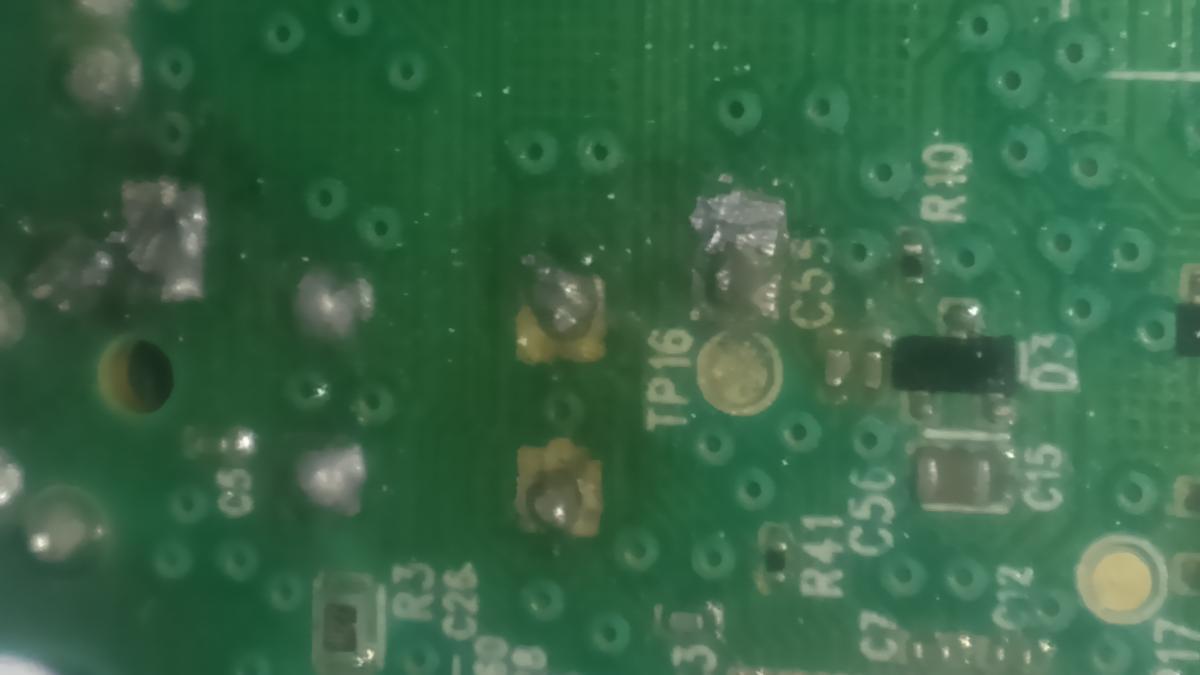

boa tarde amigo. o meu problema é que quando eu fui soldar o ferro acabou tirando o pedaço da placa (indicado pela seta) ae a solda não aplica nesse pedaço. eu queria ver se consigo recuperar esse contato sem fazer ponte. o que eu quis dizer que a solda pega no ferro, é no ferro da peça que solda no controle, só pega nele e n faz contato com a placa pelo fato de ter arrancado esse pedaço da placa

[misterjohn]

Bem então se o "estrago" foi a ponto de desfigurar o circuito ai acho que só olhando outra placa igual, vá em algum lugar que consertam esse tipo de equipamento e peça para o cara deixar você tirar uma foto de uma placa semelhante a sua, tire uma foto no modo macro, aquela mais perto possível, coloque no pc ai você pode fazer isso com calma, ou quem sabe no google, você acha uma imagem da sua placa que possibilita isso.

[rubao88]

Eu vou olhar em uma loja de eletrônica aqui perto. valeu pela atenção !

[xyko-2020]

O ponto amarelo dá pra ver claramente que é ligado no azul.

Raspe com cuidado com estilete ou algo parecido o ponto azul até a tinta verde ser removida e apareça somente o cobre. Ligue o ponto amarelo ao azul com fio bem fino. Se não tiver, pegue um cabinho flexível, daqueles que tem vários fios fino no interior da capa plástica e retire um. A solda tem que ser rápida e com ferro com potência máxima de 25W, caso contrário acontecerá o que já aconteceu antes: A ilha de solda se desprendeu da fibra de vidro.

O ponto  vermelho não dá pra ver pela imagem, que está muito desfocada, tente ver em que outro ponto era ligado e repita o procedimento anterior.

Pra ir se acostumando, não se diz ferro, mas sim, terminal do componente.

Boa sorte!

[misterjohn]

Olhando melhor a imagem original, parece que o circuito impresso onde esse componente está ligado foi detonado, pelo jeito dos dois lados dos pontos de solda então tem que saber com certeza a continuidade desses circuitos, ou seja onde tem os pontos de solda foram destruídos, agora precisa ter certeza do que era antes para fazer a ponte; eu sugeri algo que normalmente é feito para recompor um pedaço de trilha danificado por curto ou outro modo qualquer ou então fazer alguma alteração no circuito unindo pontos não previstos pelo idealizador do diagrama, com isso reitero que você deveria ver uma placa igual.

Pelo menos essa é a conclusão vendo a imagem que por sinal está um tanto desfocada, não sei se foi na hora de tirar ou o sistema de postagem do fórum que altera, eu até iria sugerir que você postasse a foto em um site e colocasse o link aqui.

Veja a riqueza de detalhes em uma imagem hospedada em sites específicos como essa: http://thumbs.dreamstime.com/z/componentes-de-circuito-impresso-1563525.jpg

[rubao88]

http://pt-br.tinypic.com/m/iqafyo/4

veja se essa esta melhor

[xyko-2020]

O foco está bom, mas a distância e o ângulo não ajudaram. Também deve limpar a placa com uma escova de dente velha umedecida de tiner ou alcool isopropílico.

[rubao88]

http://oi58.tinypic.com/ofvdd5.jpg



acho que essa esta melhor. eu limpei com álcool 70%

[MOR_AL]

Quando quero um zoom legal de uma parte pequena, coloco uma lente de aumento, COM MUITO CUIDADO, na frente da lente da máquina.

Veja o resultado.

Cada quadradinho tem 1mm de lado.

MOR_AL

[rubao88]

valeu pela dica amigo. vou tentar

[OPiantino]

só para saber, conseguiu consertar o controle no final das contas? to querendo trocar o analógico tam´bem e não quero passar por isso

[.if]

@MOR wtf?

fiquei olhando pr'aquilo por muitos segundos tentando entrar na sua mente...



@OPiantino treine primeiro. Algo como faça alongamento antes de começar a malhar.

[OPiantino]

6 horas atrás, Isadora Ferraz disse:

@MOR wtf?

fiquei olhando pr'aquilo por muitos segundos tentando entrar na sua mente...



@OPiantino treine primeiro. Algo como faça alongamento antes de começar a malhar.



Ah sim, eu treino é claro, mas só quero saber se o cara conseguiu consertar nesse caso específico

[MOR_AL]

14 horas atrás, Isadora Ferraz disse:

MOR wtf?

fiquei olhando pr'aquilo por muitos segundos tentando entrar na sua mente...



Só para esclarecer...

Aqueles quadradinhos são elementos piezelétricos. Geram ultrassom.

E fiz as ligações com os tais fiozinhos mencionados em uma das postagens.

Comparando a espessura dos fiozinhos com a largura de 1mm de cada quadradinho, o diâmetro dos fiozinhos tem menos de 0,1mm.

A distância entre os quadradinhos tem exatos 0,1mm.

MOR_AL

[Kelvin Junior]

Boa tarde , estou com um probleminha semelhantes , fui troca o botão rb do meu Xbox one e a ilha simplesmente saiu quando suguei com o sugador de solda , gostaria de saber se consigo liga o conector do botão diretamente na trilha para o botão volta a funcionar

[.if]

Sim consegue. Mas antes faça um treinamento de solda em sucatinhas. Depois, raspe a trilha, estanhe-a rapidinho dependendo da sua espessura, estanhe o fio, solde-os rapidinho pra não detonar a trilha, e faça sua adaptação...
